注册电气工程师(供配电)考试案例集四及答案

  • 格式：doc
  • 大小：263.00 KB
  • 文档页数：10

易考吧—试题研究中心 http://www.etest8.com

易考吧----最快最权威的考试门户网欢迎您!

1

注册电气工程师(供配电)考试案例集四及答案 1. 采用公式 计算三相对称线路输送三相平衡负荷的电压损失百分数。

(1) 当I为线路电流时，Ue的含义是（ ）。 A. 只能是额定线电压 B. 只能是额定相电压

C. 倍额定线电压

D. 倍额定相电压 正确答案： A 本试题为 6.0 章节试题

(2) 当I的单位取为A，R和X的单位取为，则Ue的单位应是（ ）。 A. V B. kV C. W D. kW 正确答案： B 本试题为 6.0 章节试题

(3) 当I的单位取为A，R和X的单位取为，Ue的单位取为kV，则Du的单位应是（ ）。 A. kV B. V C. % D. ‰ 正确答案： C 本试题为 6.0 章节试题

(4) 当I的定义为线电流A，R和X定义为三相对称（或换位）的相阻抗W，Ue定义为电网额定线电压kV，则算得的Du%的含义为（ ）。 A. 线电压损失的百分数（以额定线电压为100%）； B. 相电压损失的百分数（以额定线电压为100%）； C. 线电压损失的有名值kV； D. 相电压损失的有名值kV。 正确答案： A B 本试题为 6.0 章节试题

(5) 有一条三相对称布置的架空线，线路阻抗R = 1 ，X = 1，输送三相平衡负荷，线电流I =173A，负荷功率因数cos φ =0.707［相应sin φ = sin（acos0.70）= 0.707］，线路额定电压10000V，则线路电压损失百分数应约为（ ）（取1位有效数）。 A. 0.04% B. 0.4% C. 4% D. 40% 正确答案： C 本试题为 6.0 章节试题 易考吧—试题研究中心 http://www.etest8.com

易考吧----最快最权威的考试门户网欢迎您!

2

2. 图1、图2为35kV屋外配电装置，装在海拔高度为950m处，请按电气安全净距的要求，分别回答下列问题：

(1) 图中，A1的数值是（ ）。 A. 380mm B. 400mm C. 420mm D. 450mm 正确答案： B C D 本试题为 7.0 章节试题

(2) 图中，B1的数值不正确的是（ ）。 A. 1250mm B. 1150mm C. 1100mm D. 1050mm 正确答案： C D 本试题为 7.0 章节试题

(3) 图中，B2的数值是（ ）。 A. 400mm B. 450mm C. 500mm D. 550mm 正确答案： C D 本试题为 7.0 章节试题

易考吧—试题研究中心 http://www.etest8.com

易考吧----最快最权威的考试门户网欢迎您!

3

(4) 图中，C的数值是（ ）。 A. 2900mm B. 2850mm C. 2800mm D. 2750mm 正确答案： A 本试题为 7.0 章节试题

(5) 图中，D的数值是（ ）。 A. 2400mm B. 2450mm C. 2500mm D. 2300mm 正确答案： A B C 本试题为 7.0 章节试题

3. 某变电所主接线如图所示：

取基准容量Sj = 100MVA，Kch取1.8。已知各元件的电抗标幺值为，，。

(1) d点前的综合电抗标幺值为（ ）。 A. 0.19 B. 0.47 C. 0.26 D. 0.155 正确答案： A 本试题为 8.0 章节试题

(2) d点的超瞬变短路电流周期分量有效值为（ ）。 A. 25.8kA B. 27.8kA C. 26.8kA D. 28.95kA 正确答案： D 本试题为 8.0 章节试题 易考吧—试题研究中心 http://www.etest8.com

易考吧----最快最权威的考试门户网欢迎您!

4

(3) d点的短路全电流最大有效值Ich为（ ）。 A. 39.21kA B. 42.26kA C. 44kA D. 40.74kA 正确答案： C 本试题为 8.0 章节试题

(4) d点的短路冲击电流ich为（ ）。 A. 65.79kA B. 73.82kA C. 68.34kA D. 70.89kA 正确答案： B 本试题为 8.0 章节试题

(5) d点的短路容量为（ ）。 A. 469.21MVA B. 526.5MVA C. 487.4MVA D. 505.59MVA 正确答案： B 本试题为 8.0 章节试题

4. 关于低压系统接地故障保护按要求回答问题。

(1) 防止人身间接电击的保护不设置接地故障保护时需采用的措施是（ ）。 Ⅰ：Ⅰ类电气设备； Ⅱ：Ⅱ电气设备； Ⅲ：采用安全特低压； Ⅳ：设置不接地的等电位连接。 A. Ⅰ、Ⅱ、Ⅲ； B. Ⅱ、Ⅲ、Ⅳ； C. Ⅰ、Ⅲ、Ⅳ； D. Ⅰ、Ⅱ、Ⅳ。 正确答案： B 本试题为 14.0 章节试题

(2) 降低建筑物电气装置接触电压的基本措施是（ ）。 Ⅰ：电气隔离； Ⅱ：接地； Ⅲ：总等电位连接； Ⅳ：屏敝。 A. Ⅰ、Ⅱ； B. Ⅱ、Ⅲ； C. Ⅲ、Ⅳ； D. Ⅰ、Ⅳ。 正确答案： B 本试题为 14.0 章节试题

(3) 在相线对地标称电压为220V的TN系统配电线路中，当配电箱同时供电固定式电气设备和手握式电气设备及移动式电气设备的末端线路，切断故障回路的时间应不大于（ ）。 A. 0.4s； B. 5s； C. 1s； 易考吧—试题研究中心 http://www.etest8.com

易考吧----最快最权威的考试门户网欢迎您!

5

D. 0.5s。 正确答案： A 本试题为 14.0 章节试题

(4) TN系统中，对PEN导体的正确要求是（ ）。 Ⅰ：给固定装置供电的电源回路，其PEN导体铜芯截面积不小于10平方毫米，铝芯截面积不小于16平方毫米； Ⅱ：可用RCD保护有PEN导体的回路； Ⅲ：不得利用剩余电流动作保护器，保护有PEN导体的回路； Ⅳ：成套开关设备和控制设备内部的PEN导体不需要绝缘。 A. Ⅰ、Ⅱ、Ⅲ； B. Ⅱ、Ⅲ、Ⅳ； C. Ⅰ、Ⅲ、Ⅳ； D. Ⅰ、Ⅱ、Ⅳ。 正确答案： C 本试题为 14.0 章节试题

(5) 装置的标称电压为220／380V，IT系统配出中性线，在第二次故障时的最长切断时间应为（ ）。 A. 5s； B. 0.8s； C. 0.4s； D. 0.2s。 正确答案： B 本试题为 14.0 章节试题

5. 电缆桥架适用于电缆数量较多或较集中场所，桥架布线应注意的事项：

(1) 电缆桥架不宜敷设在（ ），否则应采取防腐、隔热措施。 A. 腐蚀性液体管道上方； B. 腐蚀性液体管道下方； C. 腐蚀性气体管道和热力管道的上方； D. 腐蚀性气体管道和热力管道的下方。 正确答案： B C 本试题为 15.0 章节试题

(2) 电缆桥架多层敷设时，电力电缆层间距离不应小于（ ）；电力电缆与弱电电缆间距离不应小于（ ）。 A. 0.60m，0.60m； B. 0.50m，0.35m； C. 0.40m，0.40m； D. 0.30m，0.50m。 正确答案： D 本试题为 15.0 章节试题

(3) （ ）电缆不宜敷设在同一层电缆桥架上。 A. 1kV以上及1kV以下的电缆； B. 同一路径向二级负荷供电的双电源电缆； C. 强电与弱电电缆； D. 应急照明与其他照明的电缆。 正确答案： A C D 本试题为 15.0 章节试题

(4) 多根低压电缆在室内普通支架并列明敷，排列如图15-1，因电缆之间热效应的影响，载流量易考吧—试题研究中心 http://www.etest8.com

易考吧----最快最权威的考试门户网欢迎您!

6

应考虑校正系数K1。单根电缆载流量270A（=30℃），当S=2d（d为电缆外径），电缆载流量为（ ）。 A. 270A； B. 250A； C. 230A； D. 200A。 正确答案： C 本试题为 15.0 章节试题

6. 某钢铁厂轧钢车间的轧钢主传动电动机的工作方式为周期性波动负荷连续工作制，电动机轴上的轧制负荷转矩见下表。现有一台不带飞轮的同步电动机，额定功率1170kW，额定转速1000r/min，过载能力（最大转矩与额定转矩之比）2.1倍，拟作为该轧钢机的主传动电动机。请进行电动机有关校验。

(1) 根据轧制负荷转矩用等效转矩法计算的等效转矩为（ ）。 A. 8.6kN?m B. 3.3kN?m C. 266kN?m D. 74kN?m 正确答案： A 本试题为 17.0 章节试题

(2) 拟作为该轧钢机主传动电动机的同步电动机的额定转矩为（ ）。 A. 5.58kN?m B. 25.4kN?m C. 111.7kN?m D. 11.17kN?m 正确答案： D 本试题为 17.0 章节试题

(3) 为了校验电动机的过载能力，需计算拟作为该轧钢机主传动电动机的同步电动机可用的最大转矩。计算时同步电动机的电压降低系数取0.85，计算系数取0.9。则同步电动机可用的最大转矩最接近（ ）。 A. 179.4kN?m B. 17.94kN?m C. 8.97kN?m

合集下载

2020年注册电气工程师(供配电)案例分析答案网友版

2020年注册电气工程师(供配电)案例分析答案网友版


式 1.9-3：Wy 8760avPc 8760 0.14 (11.016 48.64 918.05) 1199058(kWh)
5. 答案：[ C ] 解答过程：依据 GB50038-2005
2020 年度全国注册电气工程师（供配电）执业资格考试专业案例试卷 第 1 页 共 11 页
表 7.2.4 战时一级负荷： P1 4 2+10 0.9+4 3 0.8= 26.6(kW )
2020 年度全国注册电气工程师（供配电）执业资格考试专业案例解析
上午专业案例题（共 25 题，每题 2 分） 题 1～5：负荷计算 1. 答案：[ D ]
解答过程：依据 JGJ16-2008 附录 A，该五星级酒店为一类高层建筑，客房照明非一类负荷。 2. 答案：[ B ]
解答过程：依据《工业与民用配电设计手册》第四版 P20、P21 相关公式。
电抗器额定电流： IN
1.2INT
1.2 20 3 10.5
1.32(kA)
式 5.7-11
xN
%
(
Ij
I
k
X*
j
)
INU j I jU N
100%
(
Ij
I
k
Ij Ik1
)
INU j I jU N
100%
(
1 Ik
1 Ik1
)
INU UN
j
100%
(115
1 25
)
1.32 10.5 10
100%
17. 答案：[ B ]
解答过程：GB 50057-2010 式 4.2.4-6：
Iimp
0.5I nm
0.5 150 4 4
注册电气执业工程师《供配电及工厂》系列计算考试案例

注册电气执业工程师《供配电及工厂》系列计算考试案例

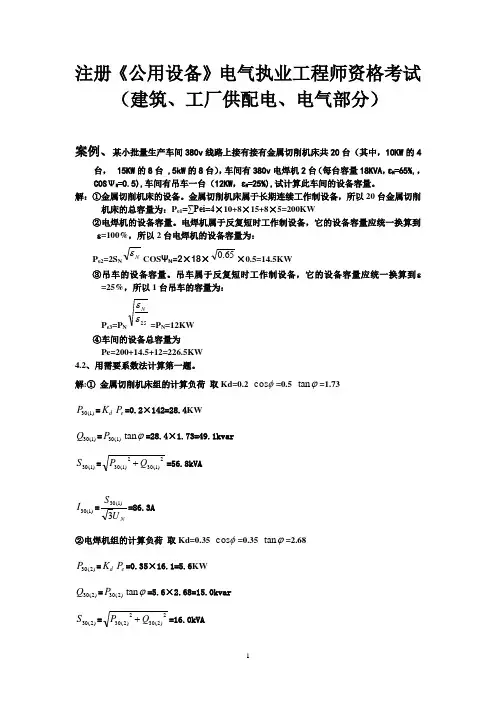

注册《公用设备》电气执业工程师资格考试（建筑、工厂供配电、电气部分）案例、某小批量生产车间380v 线路上接有接有金属切削机床共20台（其中，10KW 的4台， 15KW 的8台 ,5kW 的8台），车间有380v 电焊机2台（每台容量18KVA ，ɛN =65%,，COS ΨN =0.5),车间有吊车一台（12KW ，ɛN =25%),试计算此车间的设备容量。
