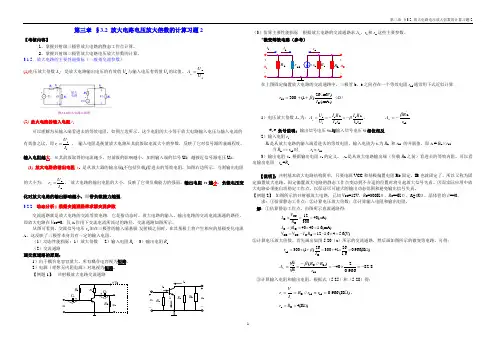

1第三章 §3.2 放大电路电压放大倍数的计算习题2【考核内容】1、掌握共射级三极管放大电路的静态工作点计算。
2、掌握共射级三极管放大电路电压放大倍数的计算。
3.1.5．放大电路的主要性能指标（一般指交流参数）(1)电压放大倍数A u ：是放大电路输出电压的有效值U o 与输入电压有效值U i 的比值。
io U UA u =(2) 放大电路的输入电阻r i可以理解为从输入端看进去的等效电阻，如图左边所示。
这个电阻的大小等于放大电路输入电压与输入电流的有效值之比，即iiI U r i =， 输入电阻是衡量放大电路从其前级取电流大小的参数，反映了它对信号源的衰减程度。
输入电阻越大，从其前级取得的电流越小，对前级的影响越小，加到输入端的信号Ui ；越接近信号源电压Us 。
(3) 放大电路的输出电阻r o 是从放大器的输出端(不包括负载)看进去的等效电阻，如图右边所示。
当则输出电阻的大小为： ooI U r o =， 放大电路的输出电阻的大小，反映了它带负载能力的强弱。
输出电阻r o 越小，负载电压变化对放大电路的输出影响越小，即带负载能力越强。
3.2.2．动态分析：根据交流通路来求解交流参数交流通路就是放大电路的交流等效电路，它是指动态时，放大电路的输入、输出电路的交流电流流通的路径，即放大电路在V CC =0，仅u i 作用下交流电流所流过的路径，交流通路如图所示。
从图可看到，交流信号电压v i 加在三极管的输入端基极-发射极之间时，在其基极上将产生相应的基极变化电流i b ，这反映了三极管本身具有一定的输入电阻。
（1）动态性能指标：1）放大倍数 2）输入电阻R i 3）输出电阻R o （2）交流通路 画交流通路的原则：1）由于耦合电容容量大，所有耦合电容视为短路。
2）电源（理想无内阻电源）对地视为短路。
【例题1】： 共射极放大电路交流通路（3）估算主要性能指标 根据放大电路的交流通路求A u 、r i 和r o 这些主要参数。
第3章高频信号放大器3.1自测题3.1-1晶体管的截止频率fß是指当短路电流放大倍数|ß|下降到低频ß 0的时所对应的工作频率。
3.1-2矩形系数是表征放大器好坏的一个物理量。
3.1-3消除晶体管y re的反馈作用的方法有和。
3.1-4.为了提高效率，高频功率放大器应工作在状态。
3.1-5.为了兼顾高的输出功率和高的集电极效率，实际中多选择高频功率放大器工作在状态。
3.1-6.根据在发射机中位置的不同，常将谐振功率放大器的匹配网络分为、、三种。
3.2 思考题3.2-1 影响谐振放大器稳定性的因素是什么？反向传输导纳的物理意义是什么？3.2-2声表面波滤波器、晶体滤波器和陶瓷滤波器各有什么特点,各适用于什么场合?3.2-3说明fβ、f Tβ、fɑ和f max的物理意义。
分析说明它们之间的关系3.2-4为什么晶体管在高频工作时要考虑单向化或中和,而在低频工作时,可以不必考虑?3.2-5. 谐振功率放大器工作于欠压状态。
为了提高输出功率，将放大器调整到临界状态。
可分别改变哪些参量来实现？当改变不同的量时，放大器输出功率是否一样大？3.2-6.为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？3.2-7.为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？3.2-8.丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别？为什么会产生这些区别？动态特性的含意是什么？3.2-9.一谐振功放如图3.2-9所示,试为下列各题选取一正确答案：(1)该功放的通角θ为：(a)θ>90。
；(b)θ=90。
；(c)θ<90o。
(2)放大器的工作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。
(3)欲高效率、大功率工作,谐振功放应工作于：(a)欠压状态(b)临界状态(c) 过压状态(4)当把图中的A点往上移动时,放大器的等效阻抗是：(a)增大；(b)不变；(c)减小。
