仪器仪表精度等级的划分标准

1 电工仪表准确度等级7则

以下是网友分享的关于电工仪表准确度等级的资料7篇，希望对您有所帮助，就爱阅读感谢您的支持。 《电工仪表准确度等级范文一》 1 ．仪表的误差 仪表的误差是指仪表的指示值与被测量的真实值之间的差异，它有三种表示形式：( l ）绝对误差；( 2 ）相对误差；( 3 ）引用误差。 仪表的误差分为基本误差和附加误差两部分。基本误差是由于仪表本身特性及制造、装配缺陷所引起的，基本误差的大小是用仪表的引用误差表示的。附加误差是由仪表使用时的外界因素影响所引起的，如外界温度、外来电磁场、仪表工作位置等。 2 ．仪表准确度等级 仪表准确度等级共7 个，见下表。

2 准确度等级 0.1 0.2 0.5 1.0 1.5 2.5 5.0 基本误差(%) ±0.1 ±0.2 ±0.5 1.0± ±1.5 ±2.5 ±5.0 表 准确度等级 通常0.1级和0.2级仪表为标准表；0.5 级至1.0 级仪表用于实验室；1.5 级至5.0 级则用于电气工程测量。测量结果的精确度，不仅与仪表的准确度等级有关，而且与它的量程也有关。因此，通常选择量程时应尽可能使读数占满刻度2 / 3 以上。万用表是一种多功能、多量程的便携式电工仪表，

3 一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。有些万用表还可测量电容、功率、晶体管共射极直流放大系数hfE 等。所以万用表是电工必备的仪表之一。万用表可分为指针式万用表和数字式万用表。 《常用电表的准确度等级范文二》 常用电表的准确度等级 常用有功电表有0.5、1.0、2.0三个准确度等级。0.5级电表允许误差在±0.5%以内；1.0级电表允许误差在±1%以内；2.0级电表允许误差在±2%以内。 一般居民客户为Ⅴ类电能计量装置，使用的有功电表的准确度等级不低于2.0级；而月平均用电量在100万kW?h及以上的大电力客户为Ⅰ类电能计量装置，使用的有功电表的准确度等级不低于0.5级。 住户对电表计量准确度有疑异，怎么办？ 本人觉得电表的计量与实际用电量有差距，怎么办？可校正吗？具体到哪里校正？程序如何？怎么收费？ 当您对您家使用的电能表计量准确度有疑异时，可采用两种办法解决。一是把电能表计量情况写成文字材料向市质量技术监督局计量科投诉，由计量执法人员主持或组织仲裁检

创作时间：二零二一年六月三十日

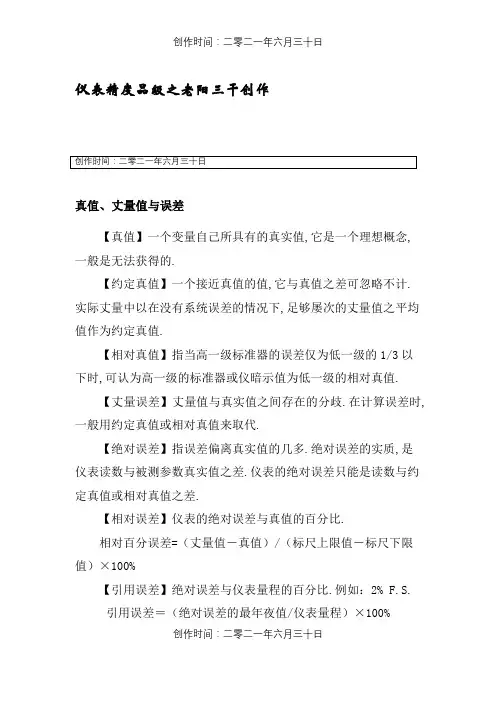

创作时间：二零二一年六月三十日 仪表精度品级之老阳三干创作

创作时间：二零二一年六月三十日

真值、丈量值与误差

【真值】一个变量自己所具有的真实值,它是一个理想概念,一般是无法获得的.

【约定真值】一个接近真值的值,它与真值之差可忽略不计.实际丈量中以在没有系统误差的情况下,足够屡次的丈量值之平均值作为约定真值.

【相对真值】指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪暗示值为低一级的相对真值.

【丈量误差】丈量值与真实值之间存在的分歧.在计算误差时,一般用约定真值或相对真值来取代.

【绝对误差】指误差偏离真实值的几多.绝对误差的实质,是仪表读数与被测参数真实值之差.仪表的绝对误差只能是读数与约定真值或相对真值之差.

【相对误差】仪表的绝对误差与真值的百分比.

相对百分误差=（丈量值－真值）/（标尺上限值－标尺下限值）×100%

【引用误差】绝对误差与仪表量程的百分比.例如：2% F.S.

引用误差＝（绝对误差的最年夜值/仪表量程）×100% 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 【基本误差】intrinsic error,又称固有误差.在参比条件下仪器仪表的示值误差.其计算公式为：基本误差=丈量值－真实值

【基本误差】在标准条件下,基准值（量程）范围内的引用误差.

【基本误差】又称引用误差或相对误差,是一种简化的相对误差.仪表的基本误差界说为：

基本误差=（最年夜绝对误差/仪表量程）×100%＝MAX（仪表指示值－被丈量真值）/（丈量上限-丈量下限）×100%

【重复性误差】repeatability error,在相同的工作条件下,对同一个输入值在短时间内屡次连续丈量输出所获得的极限值之间的代数差.

【线性误差】实测曲线与理想直线之间的偏差.

【线性度】校准曲线接近规定直线的吻合水平.是测试系统的输出与输入系统能否像理想系统那样坚持正常值比例关系（线性关系）的一种怀抱.

仪器仪表基本术语标准

仪器仪表的基本术语标准包括以下几个方面：

1. 真值：指客观存在，但除了上外无法正确的得到的物理量，在现实中常把精度足够高的标准仪器得到的数值作为真值。

2. 测量值：指通过仪表等工具对真值进行测量后所得的读数值。

3. 误差：测量所测量得的计数值偏离真值的程度，误差=测量值-真值。

4. 相对误差：将误差与真值相比后的误差，误差/真值x100%或将误差与测量值相比后的误差，误差/测量值x100%。

5. 基本误差：不包含其他影响量导致的误差（一般以相对误差表示）。

6. 精度：以等级表示的允许量误差。如1、0级表示允许差为全程的+-。

7. 回差：在测量指标中，回差指相同的输入信号量，从量程始点或至该值与由量程终点减至该值时表的计数之差，或也称“指示不灵敏区”、“返回差”等，在位式调节中，回差指输入增大至使仪表控制输出发生切换时的值，再使输入信号减小，使仪表控制发生再次切换时的值的差值，故调节回差也称“切换差”或“控制死区”等。在标准测量中，回差越小越好，但在位式控制中，回差是必须的，否则将使系统无法工作，但回差应有一定佳值，一般在0、05-0、5%F、S之间比较合适。

8. 范围：由上、下限所限定的一个量的区间。

9. 测量范围：按规定准（精）确度进行测量的范围。 10. 量程：范围上限值与下限值的代数差。例如：范围为0至20时，量程为20V。

11. 校准：在规定的条件下，为确立测量仪器仪表或测量系统的示值或实物量具所体现的值与被测量相对应的已知值之间关系的操作。

12. 灵敏度：仪器仪表的输出变化值除以相应的输出变化值。

13. 准（精）确度等级：仪器仪表按准（精）确度高低分成的等级。

14. 允许误差：由标准、技术规范所规定的仪器仪表误差的极限。

15. 基本误差又称固有误差。在参比条件下仪器仪表的示值误差。

16. 分辩力：仪器仪表指示装置可有意义地辨别被指示量两紧邻值的能力。

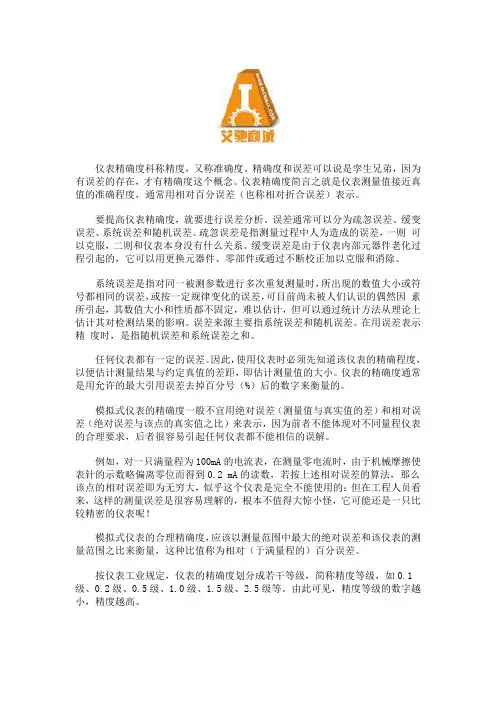

仪表精确度科称精度，又称准确度。精确度和误差可以说是孪生兄弟，因为有误差的存在，才有精确度这个概念。仪表精确度简言之就是仪表测量值接近真值的准确程度，通常用相对百分误差（也称相对折合误差）表示。

要提高仪表精确度，就要进行误差分析。误差通常可以分为疏忽误差、缓变误差、系统误差和随机误差。疏忽误差是指测量过程中人为造成的误差，一则 可以克服，二则和仪表本身没有什么关系。缓变误差是由于仪表内部元器件老化过程引起的，它可以用更换元器件、零部件或通过不断校正加以克服和消除。

系统误差是指对同一被测参数进行多次重复测量时，所出现的数值大小或符号都相同的误差，或按一定规律变化的误差，可目前尚未被人们认识的偶然因 素所引起，其数值大小和性质都不固定，难以估计，但可以通过统计方法从理论上估计其对检测结果的影响。误差来源主要指系统误差和随机误差。在用误差表示精 度时，是指随机误差和系统误差之和。

任何仪表都有一定的误差。因此，使用仪表时必须先知道该仪表的精确程度，以便估计测量结果与约定真值的差距，即估计测量值的大小。仪表的精确度通常是用允许的最大引用误差去掉百分号（%）后的数字来衡量的。

模拟式仪表的精确度一般不宜用绝对误差（测量值与真实值的差）和相对误差（绝对误差与该点的真实值之比）来表示，因为前者不能体现对不同量程仪表的合理要求，后者很容易引起任何仪表都不能相信的误解。

例如，对一只满量程为100mA的电流表，在测量零电流时，由于机械摩擦使表针的示数略偏离零位而得到0.2 mA的读数，若按上述相对误差的算法，那么该点的相对误差即为无穷大，似乎这个仪表是完全不能使用的：但在工程人员看来，这样的测量误差是很容易理解的，根本不值得大惊小怪，它可能还是一只比较精密的仪表呢！

模拟式仪表的合理精确度，应该以测量范围中最大的绝对误差和该仪表的测量范围之比来衡量，这种比值称为相对（于满量程的）百分误差。
