电线电缆材料用量计算公式大全

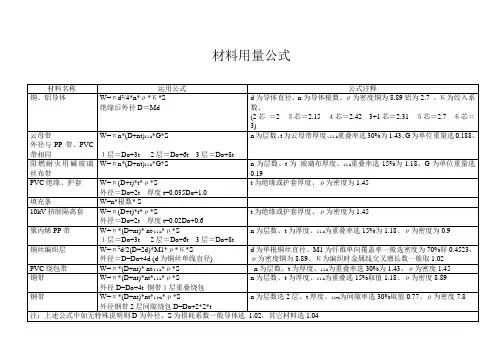

电线电缆材料用量计算公式

1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C

d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数

2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2

D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数

3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G

D1=完成外径D=上过程外径G=绝缘比重

4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z

D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)

5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z

d=铜线径N=条数G=比重Z=绞入率

6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ

θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / T

d=编织铜线径T=锭数N=每锭条数G=铜比重

比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37

PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21

棉布带-0.55；PP绳-0.55；棉纱线-0.48 （均为假比重）

有关电缆线径、截面积、重量估算公式

一、估算铜、铁、铝线的重量（kg/km）

重量=截面积×比重S=截面积（mm2）

1. 铜线W=9S W=重量（kg）

2. 铝线W=3S d=线径（mm）

3. 铁丝W=8S

实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3

二、按线径估算重量（kg/km）

1. 铜线W=6.98d2≈7d2

2. 铝线W=2.12d2≈2d2

3. 铁丝W=6.12d2≈6d2

三、估算线径和截面积

S=0.785d2

怎样选取导体截面

首先计算负荷距（架空线）

负荷距=功率×长度

=PL P=功率（kw）L=长度（km）

例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？

先计算负荷距=200×0.2=40kw/km

因为

根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”

铜线40×2.5=100mm2 实际选用120mm2。

铝线40×4=160mm2 实际选用185mm2。

铝线计算截面公式

实际选用185mm2

Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。

电源线径可以根据电流及压降（△U）来计算S=∑I×2L/（r×△U）其中：S：电源线截面（mm2）∑I：流过的总电流数L：该段馈电线的计算长度（M）△U：该段馈电线的允许压降（V）r：馈电线的导电率；铜质时r=54.4

△U的取值如下：从电池到直流电源：△U≤0.2V直流电源：△U≤0.2V 从直流电源到直流配电柜：△U≤0.8V从直流配电柜到交换机机架：△U≤0.4V

例如，单个外围模块电流约3安培，如果从直流配电柜直接引铜线，距离约15米。则线径计算如下：L=15M∑I=3A△U=0.4VS=3A×2×15M/（0.4V×54.4）=4.1mm2

应选截面积为6mm2的电源线。

电源线的规格有：

1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，185等，单位mm2

铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km

如120平方毫米计算：120*8.89=1066.8kg/km

1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /

d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线

根数

2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2

D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数

3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G

D1=完成外径 D=上过程外径 G=绝缘比重

4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z

D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)

5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z

d=铜线径 N=条数 G=比重 Z=绞入率

6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ

θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T

d=编织铜线径 T=锭数 N=每锭条数 G=铜比重

比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37

PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon （FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21

棉布带-0.55；PP绳-0.55；棉纱线-0.48

1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C d=铜

线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。

绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=

导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：

（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=

绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程

外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：
