中国联通CSFB测试的主要流程信令

  • 格式：docx
  • 大小：1.12 MB
  • 文档页数：15

中国联通FDD_LTE的CSFB测试和分析

一、 前言

本文主要针对联通FDD-LTE网络，使用华星FLY6.0进行CSFB测试和分析；CSFB涉及4G侧(LTE)、3G侧（WCDMA）和MSC核心网侧三方的配合。以下主要是针对测试和事件消息流程进行分析和说明。

二、 CSFB测试流程

CSFB测试过程主要是主叫4G手机、被叫4G手机分别驻留LTE网络中，连接FLY6.0测试软件，进行主叫4G手机拨打被叫4G手机，主叫4G手机和被叫4G手机分别回落至WCDMA网络进行通话的过程。

CSFB测试流程主要分为测试准备、测试过程和测数据统计三个部分：

步骤 工作项目 备注

测试准备 1、测试手机是否支持FDD-LTE和3G双模; 使用中兴Q801U测试手机，支持FDDLTE和WCDMA

2、测试SIM卡是否具备4G和3G属性 测试卡4G/3G测试都具备；部分老3G卡需增加4G属性；删除4G属性的卡会出现“AU鉴权失败，无法驻留4G网络”现象

3、测试手机是否连接FLY6.0 测试软件,并进行记录 每个小区都需要记录CSFB测试log

3、测试手机是否开启"LTE和WCDMA"双模模式， 手机“网络模式”中

4、手机选择双模后，是否稳定驻留4G; 5、无线环境是否稳定？（RSRP>-100dBm,SINR>0dB）

6、从空口消息观察TAC配置，检查TAC和LAC的对应关系是否正常；

测试过程 1、主叫手机和被叫手机是否稳定驻留在4G网络；

2、主叫4G手机拨打被叫4G手机，是否拨通？进行重复多次尝试； 1、若是未拨通，是否听见回铃音，判断主叫信令是否正常；2、若主叫信令正常，判断被叫寻呼消息和CSFB信令是否正常

3、从主被叫的KPI统计中观测CSFB是否统计正常？ 4、从主被叫的CSFB信令流程来看，主被叫的CSFB信令流程是否正常？ 一定要查看主被叫的CSFB的起呼、4G网络RRC释放、4G重选至3G、3G的RRC\RAB\Alerting的完整起呼流程。验证完全完整后，才算合格。

数据统计 1、单站报告中CSFB成功率统计 2、CSFB的log记录备份 3、若存在测试不成功现象，可初步按照第4节指导进行初步分析原因，待调整后复测 分析原因一定要细分类，描述清晰，复测一定要确定故障消除

三、 正常CSFB信令流程

3.1.主叫主要流程

当开机做主叫时，UE首先在FDD_LTE注册（attach）,完成注册后进行拨号；

通过E_nodeB上发CSFB请求；其主要流程如下：

3.1.1开机注册（attach）

注册请求消息Attach Request(层三消息 RRCConnectionRequest)由UE发出（消息属NAS层），请求中包括UE注册的小区，UE支持的加密算法和方式；联合注册的4G（TAC）和3G(LAC/RAC)及ClassMark; Attach request

MORE: 0

LENGTH: 123

LENGTH: 123

LOG_CODE: B0ED

timeStamp: 16:20:28.016

LTE NAS EMM plain OTA outgoing msg

LOG_VERSION: 1

STD_VERSION: 9

STD_VERSION_MAJOR: 5

STD_VERSION_MINOR: 0

NAS: Attach request

Security Header Type: 0

Protocol Discriminator: 7

Message_Types: 65

NAS key set identifier

TSC: 0 - native security context

NASkeysetidentifier: 1

EPS attach type

EPS attach type value: 2 - combined EPS/IMSI attach

EPS mobile identity

Length of EPS mobile identity contents: 11

odd_even indic: 0 - even number of identity digits and also when the GUTI is

used

Type of identity: 6 - GUTI

MCC: 460

MNC: 01

MMEGroupID: 9A00 MMECode: 206

M_TMSI: 9A00CC345E25

UE network capability

EEA0: 1 - supporte

128_EEA1: 1 - supported

128_EEA2: 1 - supported

EEA3: 0 - not supported

EEA4: 0 - not supported

EEA5: 0 - not supported

EEA6: 0 - not supported

EEA7: 0 - not supported

EIA0: 0 - not supported

128_EIA1: 1 - supported

128_EIA2: 1 - supported

EIA3: 0 - not supported

EIA4: 0 - not supported

EIA5: 0 - not supported

EIA6: 0 - not supported

EIA7: 0 - not supported

UEA0: 1 - supported

UEA1: 1 - supported

UEA2: 0 - not supported

UEA3: 0 - not supported

UEA4: 0 - not supported

UEA5: 0 - not supported

UEA6: 0 - not supported

UEA7: 0 - not supported

UCS2: 0 - not supported

UIA1: 1 - supported

UIA2: 0 - not supported

UIA3: 0 - not supported

UIA4: 0 - not supported

UIA5: 0 - not supported

UIA6: 0 - not supported

UIA7: 0 - not supported

ACCCSFB: 1 - supported

LPP: 0 - not supported

LCS: 0 - not supported

_1xSRVCC: 0 - not supported

NF: 1 - supported

ESM message container

Length: 38

ESM message container contents:

02,03,D0,31,27,20,80,80,21,10,01,00,00,10,81,06,00,00,00,00,83,06,00,00,00,00,00,0D,00,00,03,00,00,0A,00,00,10,00

PDN connectivity request

Security Header Type: 0

Protocol Discriminator: 2

Message_Types: 208

PDN type

PDN type value: 3 - IPv4v6

Request type

Request type value: 1 - initial request

Protocol configuration options

Length: 32

ProtocolID 0x: 8021

Length of protocol: 16

code: 1 - Configure-Request

Identifier: 0

length: 16

Type: 129 - Primary DNS Server IP Address

len: 6

IP Address: 0.0.0.0

Type: 131 - Secondary-DNS-Address

len: 6

IP Address: 0.0.0.0

ProtocolID 0x: 0D

Length of protocol: 0

Tracking area identity

MCC: 460

MNC: 01

TAC: 37135

DRX parameter

SPLIT PG CYCLE CODE: 10

CN Specific DRX cycle length coefficient and DRX value for S1 mode: 0

SPLIT on CCCH: 0 - is not supported

non-DRX timer: 0 - no non-DRX mode after transfer state

MS network capability

合集下载

CSFB流程及常见问题.

CSFB流程及常见问题.

1

CSFB流程与常见问题

1 TD-LTE语音解决方案

 根据终端形态不同，TD-LTE语音终端包括多模单待和多模双待两种形态

 多模单待终端话音分为由LTE提供和不通过LTE提供两种解决方案

 多模双待终端话音由2G/TD电路域提供.

2 CSFB基本原理

中文名：电路域回落

CSFB技术是针对TD-LTE多模单待终端提供语音服务的临时解决方案，主要思想是终端驻留在LTE，呼叫建立前先重定向到2/3G，由23G提供CS域语音服务，当语音结束后，根据网络的指示，返回LTE网络驻留；回落2G和返回4G是重点关注的过程。

回落方案 ：R8 RRC重定向回落(实现简单、性能一般）

R9 RRC重定向回落（RIM）（实现复杂、性能好）

通话结束，返回4G：空闲态小区重选（小区重选机制,返回时间长，时延较长）

快速返回Fast Return （手机支持，无需配置4G邻区，返回时间短，时延较短）。 2

• 开机选网：终端开机—>LTE及2G/3G电路域联合注册—>驻留LTE。

• 数据业务：由LTE直接承载,数据传输过程若有话音业务需求，（回落过程将导致数据业务中断）。

• 短信业务：可由LTE直接承载，短消息利用SGs接口，通过LTE无线信道传递给UE，UE不需要重选至2/3G。

网络拓扑：

3

3 CSFB相关流程

3.1 联合附着

CS Fallback语音主要是通过SGs接口实现的，用户在附着网络时，MME和MSC Server需要对该用户的SGs连接进行维护。在E-UTRAN开机驻留的UE，开机后发起联合的EPS/IMSI附着流程。联合附着流程如图1所示，由MME通过SGs接口完成UE在UTRAN/GERAN核心网的位置区更新流程，使得UTRAN/GERAN核心网感知到UE的位置.

图1联合附着流程图

1：UE发起网络附着请求，向MME发送Attach Request消息。其中参数Attach Type指示这是一个联合的EPS/IMSI附着流程，并且参数指示UE具备CS Fallback能力。

CSFB呼叫流程

CSFB呼叫流程

CSFB呼叫流程

1、主叫呼叫流程

CSFB主叫呼叫流程如图2.1.1所示：

图2.1.1 CSFB主叫呼叫流程

CSFB主叫呼叫信令流程如图2.2.2所示： UE/ MS MME BSS /RNS MSC eNodeB

2. Optional Measurement Report Solicitation

10b. Location Area Update 10a. Service Reject

10c. CS MO call 6. UE changes RAT then LA Update or RA Update or LAU and RAU 3 a . NACC ,

5. S1 UE Context Release 1a. NAS Extended Service Request SGW/PGW

4. S1 - AP: S1 UE Context Release Request 1b. S1 - AP UE Context Modification Request with CS Fallback indicator

7 a. Suspend (see 23.060)

8 . Update bearer(s) SGSN

7b. Suspend Request / Response

11. Routing Area Update or Combined RA/LA Update

3b, 3c . RRC connection release

If the MSC

is changed 1c. S1 - AP UE Context Modification Response message

9. CM Service Request 9. A/Iu-cs message (with CM Service Request)

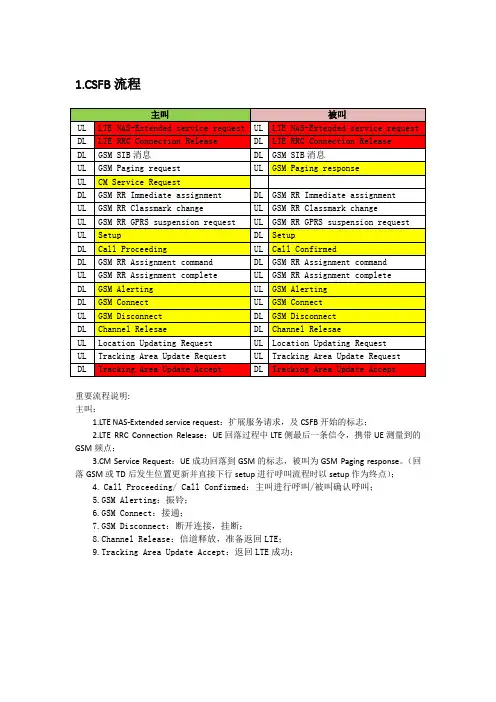

CSFB重要流程及定义
