含分布式电源的配电网规划分析

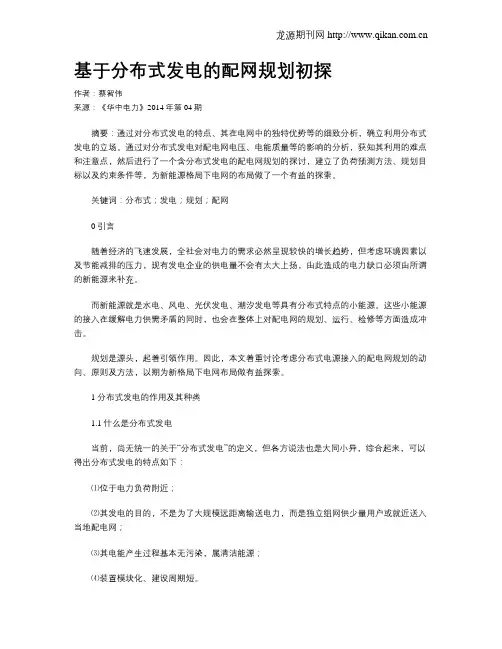

基于分布式发电的配网规划初探作者：蔡智伟来源：《华中电力》2014年第04期摘要：通过对分布式发电的特点、其在电网中的独特优势等的细致分析，确立利用分布式发电的立场。

通过对分布式发电对配电网电压、电能质量等的影响的分析，获知其利用的难点和注意点，然后进行了一个含分布式发电的配电网规划的探讨，建立了负荷预测方法、规划目标以及约束条件等，为新能源格局下电网的布局做了一个有益的探索。

关键词：分布式；发电；规划；配网0 引言随着经济的飞速发展，全社会对电力的需求必然呈现较快的增长趋势，但考虑环境因素以及节能减排的压力，现有发电企业的供电量不会有太大上扬，由此造成的电力缺口必须由所谓的新能源来补充。

而新能源就是水电、风电、光伏发电、潮汐发电等具有分布式特点的小能源。

这些小能源的接入在缓解电力供需矛盾的同时，也会在整体上对配电网的规划、运行、检修等方面造成冲击。

规划是源头，起着引领作用。

因此，本文着重讨论考虑分布式电源接入的配电网规划的动向、原则及方法，以期为新格局下电网布局做有益探索。

1 分布式发电的作用及其种类1.1什么是分布式发电当前，尚无统一的关于“分布式发电”的定义，但各方说法也是大同小异，综合起来，可以得出分布式发电的特点如下：⑴位于电力负荷附近；⑵其发电的目的，不是为了大规模远距离输送电力，而是独立组网供少量用户或就近送入当地配电网；⑶其电能产生过程基本无污染，属清洁能源；⑷装置模块化、建设周期短。

1.2分布式发电的作用⑴就近解决负荷对电力的需求，减少了电能在线路中传输的损耗。

⑵可以弥补大电网的一些弊端：如系统发生大面积停电时，分布式发电会立即与系统解列，保持小独网的运行，从而阻止事故的进一步扩大。

⑶当系统有暂时（不是长远）的峰荷出现而供需矛盾突出时，分布式发电的接入可以避免或延缓诸如改造线路、新扩建变电站等措施。

⑷使整个电网的运行更趋于灵活，增强抗风险能力。

1.3分布式发电的种类对分布式发电进行分类，一般可按以下三种方法。

配电网规划随着电力需求的不断增长和能源结构的转型，配电网规划成为电力行业重要的一环。

配电网规划是指通过合理的布局和配置电网设施，以满足用户的用电需求和实现电力供应的可靠性和经济性。

配电网规划需要综合考虑以下几个方面：1. 供电负荷需求：根据供电区域的负荷需求进行合理的划分和布局。

对于现有负荷集中、容量不足的配电网，还需要进行升级改造。

2.线路布置：根据用户用电需求和电网容量，合理布置配电线路。

对于低压线路，依据负荷分布和地理条件，确定布线方式，避免电流过载和电压跌落。

3.主变电站选址：根据负荷集中度、输配电线路距离以及可靠性要求，确定主变电站的选址。

选址要考虑供电半径、土地和环境条件等因素。

4.设备配置：根据用户用电负荷和可靠性要求，配置变压器和开关设备等。

对于重要用户，需要配置备用设备，提高供电可靠性。

5.可靠性分析：通过可靠性分析，考虑各类故障和不确定因素对电网供电的影响，从而确定电网配置和供电策略，保证供电可靠性。

6.经济性评价：在满足供电需求的基础上，综合考虑电网建设和运维成本，进行经济性评价，选择成本最低的方案。

配电网规划还需要充分考虑电力行业的发展趋势和政策要求。

目前，随着可再生能源的发展和智能电网的兴起，配电网规划也需要适应这些变化。

例如，可以考虑将分布式电源接入配电网，提高电网的可持续性和灵活性。

同时，应充分利用科技手段，如物联网、人工智能等技术，提高电网的运行效率和智能化水平。

在城市化进程中，配电网规划还需要考虑城市规划和土地利用。

对于新建区域，要合理规划电力设施的位置，避免后续的拆迁和改造。

对于老旧城区，需要进行电网的改造和升级，以满足用电需求和保障供电安全。

总之，配电网规划是实现可靠、高效、经济供电的基础工作。

在规划过程中，需要充分考虑供电负荷、线路布置、设备配置、可靠性分析、经济性评价等因素，同时也要适应新能源和智能化发展的需求。

只有通过合理的规划和科学的管理，才能建设出更加安全、可靠和高效的配电网。

主动配电网分布式调控运行分析摘要：大量分散的电源并网，会让配电系统出现根本上的变化，在未来的配电网发展中，会从传统的单向供电，逐渐向着多种能源形式供电发展，配电网从原本单一的电能分配转变成为新型电力交换系统。

本文先对主动配电网的原理和关键技术进行简析，然后在做好风险管理和加强安全意识等相关基础上，详细分析和阐述主动配电网分布式调控运行措施。

关键词：主动配电网；分布式；调控运行随着社会经济的发展，电力资源的需求量正在不断增多，在科学技术发展下，电力系统中所使用的先进技术也逐渐增多。

电网调度自动技术就是其中一种先进技术，此技术促使了配电网的大规模发展。

在实际工作中，其能够实现全过程监控、传输配网的工作转台，设置相关的装置。

在配电网运行中若是出现故障，能够做好故障的检测与处理，这就是配电网自动技术。

这种技术保障了电力系统供电的稳定性，提升了供电质量，其被有效使用在各个电力企业中。

因此，对主动配电网分布式调控进行分析有一定现实意义。

一、主动配电网原理及其关键技术（一）主动配电网原理馈线自动化是主动配网自动化中的关键环节，其在配网调度中有着十分关键的作用。

馈线自动化检测配电线路的运行状态，若是配电网路线出现故障，自动化终端会判断故障发生的区域。

所以，馈线自动化最为显著特征就是有着极强的实用性与安全性。

要想实现馈线自动化功能，就需要有相关的故障定位系统。

此系统能够经过遥测与遥信，把故障信息传输到在线监控的主机之上，在线监控主机能够经过无线通信把信息发送到手机和中心站，最后再经过中心站，故障信息就能够传输到调度中心与主变电后台，从而发出警告，这是其中的基本原理。

在最近几年中，电网建设规模和数量逐渐增多，电源点接入项目也逐渐增多，电网结构与运行也随时发生变化。

所以，要深入对电网运行特征做分析、计算，及时发现电网中的薄弱部分，并且做好管理控制。

（二）主动配电网关键技术随着电力市场的开发和国家政策的促使下，用风机、光伏作为代表的分布式电源渗透率逐渐提升。

有源配电网中分布式电源接入与储能配置摘要：含分布式电源的配电网，亦称之为“有源配电网(activeDistributednetwork，ADN)”，作为分布式能源利用的主要手段，对缓解能源危机、优化能源结构、推动节能减排、调节电网负荷峰谷差、改善电能质量具有重要意义。

微网作为分布式电源接入电力系统的有效利用方式，能实现大规模、多类型的新能源就地消纳和即插即用，正在成为有源配电网的关键一环。

当微网在配电网中大量存在并发展成多微网系统(微网群)后，可以通过寻求微网之间的连接方案，即合理构建基于微网的有源配电网，构建新型有源智能配电网。

关键词：有源配电网；分布式电源；储能配置；引言在“双碳”背景下，规模化的分布式电源（Distributed Generation，DG）开始大量接入配电网，配电网对分布式电源的消纳能力逐渐成为研究热点。

分布式电源接入配电网可起到改善能源利用结构、支撑节点电压与提升可靠性指标等作用，但过多的分布式电源接入也会对系统的运行和控制产生影响，导致节点电压越限，对系统稳定性造成影响。

1新型有源配电网基本特征1.1网架有源化随着配电网系统中分布式新能源发电占比不断提高，传统配电系统中供用电环节角色界限逐渐模糊，配电网趋向有源化。

鉴于有源配电网分布式新能源受制于地理、季节和天气等因素影响，新型配电网系统规划和保护策略需要多种场景考虑，并对新能源发电管理与控制提出更高要求。

1.2装备智能化对配电网运行中产生的大量数据，进行收集、传输、储存和分析，利用大数据技术为调度决策、运行维护和电力交易提供精准指导，实现系统运行可调控。

一则智能电力设备通过自我传感、告警和状态分析等功能发挥，体现本地计算能力；二则家用电器具备智能控制功能，在用户许可下，与电力系统实行良性互动，参与电网辅助业务。

2有源配电网方案设计的基本原则1）电压等级。

有源配电网电压等级的选择应按照安全性、灵活性、经济性的原则，根据有源配电网中分布式电源和负荷的容量、并网线路载流量、大电网中上级变压器及线路可接纳能力、地区配电网情况综合比选后确定。

含分布式电源的配网潮流计算目前，大电网与分布式电源相结合被世界许多能源、电力专家公认为是能够节省投资、降低能耗、提高电力系统可靠性和灵活性的主要方式，是21世纪电力工业的发展方向。

综上所述，分布式发电主要有以下几个特点：提高能量利用率。

减少各种碳化物的排放，比较环保。

提高电能质量和供电的可靠性。

减少了由电能远距离传输所带来的线损和各种稳定方面的问题。

延缓了由于负荷不断增长所造成的电网的不断膨胀。

标签：分布式;发电厂;潮流计算1.课题的意义以及国内外发展状况分布式能源系统是在20世纪70年代开始发展的，在集中式供电技术还未完全成熟，能源需求快速增长的情况下，该技术一直没有得到重视。

随着经济的发展、能源供应质量要求的提高，以及热、电、冷负荷需求的逐步普遍化，分布式能源技术在欧美、东南亚等地广泛推广应用，前景看好。

随着经济建设的飞速发展，我国集中式供能电网的规模迅速膨胀。

这种发展所带来的安全性问题是不容忽视的。

为了及时抑制这种趋势的蔓延，只有合理地调整供能结构、有效地将分布式能源系统和集中式供能结合在一起，构架更加安全稳定的电力系统。

纵观西方发达国家能源产业的发展过程，可以发现：它经历了从分布式供能到集中式供能，又到分布式供能方式的演变。

造成这种现象不仅仅是由于生活水平提高的需求，而且也是集中式供能方式自身所固有的缺陷造成的。

毋庸置疑，随着社会的发展，我国能源产业也将面临类似的问题。

构造一个集中式供能與分布式能源系统相结合的合理能源系统，增加电网的质量和可靠性，将为我国能源产业的发展打下坚实的基础。

分布式发电是一种新兴的能源利用方式，其定义可概括为：直接布置在配电网或分布在负荷附近的发电设施，经济、高效、可靠地发电。

分布式发电系统中的发电设施称为2分布式电源，主要包括风力发电、太阳能发电、燃料电池、微型燃气轮机等。

这些电源通常发电规模较小（一般50MW以下）且靠近用户，一般可以直接向其附近的负荷供电或根据需要向电网输出电能。

分布式电源接入配电网时存在的问题分析作者：赵汉超赵文超来源：《世界家苑》2020年第02期摘要：分布式电源具有灵活性和安全性。

但分布式电源受环境因素影响较大，发电具有间歇性和不确定性，当接入配电网时会对电网的安全性和可靠性带来威胁。

本文主要从分布式电源接入配电网的电压、电网稳定性和运行调度等方面研究其存在的问题，并针对电压稳定性问题做深入分析。

关键词：分布式电源;配电网规划;电网稳定性目前，我国主要的发电形式是火力发电，而火力发电的主要能源是煤炭，特点是集中发电，远距离传输并形成电网的互联，但缺点是能源有限且污染严重。

而以水能、风能、太阳能等为代表的分布式电源具有清洁、可再生的特点，不仅可以解决常规能源无法解决的问题，满足局部电力需求，而且还能实现能源优化，减少环境污染。

随着科技的进步，分布式电源广泛的应用，可以提高特定地区供电的安全性与可靠性，因而现代社会发展分布式电源应用趋势越来越明显，但是也给电力系统带来了多种问题。

1 分布式电源发电带来的问题分布式电源一般为35千伏以下电压等级的电源，其靠近负荷中心，减小了电能传输的损耗和电网规划的成本，减少了化石能源的消耗，具有灵活性和安全性。

分布式电源发电也带来了较多的问题，尤其是对电网的不良影响。

首先，电网的逆功率限制。

对于中压分散接入模式，考虑负荷峰谷差因素，需要在分布式电源出力为额定功率且馈线负荷为其谷值时依然能够满足不出现逆潮流的限制，否则将影响其他馈线的分布式电源接入。

因此，接入分布式电源的最大出力应小于馈线负荷的谷值。

其次，对配电网安全稳定性的影响。

分布式电源类似一个个小型发电厂，千差万别、不同形式的并网发电设备并接在电网上，进一步增加了电网的技术复杂性，成倍地增加了调度难度。

小型分布式电源也没有像大型发电厂一样建有符合电网要求的完备和先进的遥测和遥控设施。

该系统一旦发生事故不能及时断开，潮流倒送到电网，将对局部电网产生冲击，电网系统的安全性、稳定性将会受到一定程度的影响和削弱。

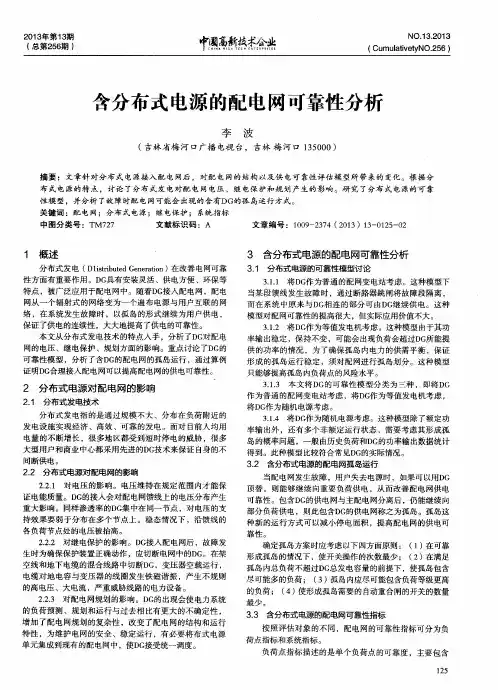

关键 词 ：配电 网；分布式 电源 ；继 电保 护 ； 系统指标
中图分 类号 ：Ｔ Ｍ７ ２ ７
文献标识码 ：Ａ
文章编 号 ：１ ０ ０ ９ — ２ ３ ７ ４（ ２ ０ １ ３）１ ３ — ０ １ ２ ５ — ０ ２
１ 概述
分 布式发 电 （ Ｄ１ ｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｅ ｄ Ｇ ｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ）在改善电网可靠
２ 分 布式电源对配电网的影响
２ ． １ 分布式发电技术 分布式 发 电指 的是 通过规模不 大 、分布在 负荷附近 的 发 电设施 实现经济 、高效 、可靠 的发 电。面对 目前人均用
作为普通 的配网变 电站考 虑 ，将Ｄ Ｇ 作 为等值发电机Ｇ 作 为随机电源考 虑。这种 模型除了额定 功
摘 要 ：文章针 对 分布 式 电源接 入 配 电 网后 ，对 配 电网的 结构 以及 供 电 可靠性评 估模 型所 带来 的变化 。根据 分
布 式 电源的特 点 ，讨论 了分 布式发 电对配 电 网电压 、继 电保护和 规 划产 生的影 响 。研 究 了分布 式 电源的 可靠
性模 型 ，并 分析 了故 障时 配电 网可 能会 出现 的含 有Ｄ Ｇ的孤 岛运行 方式 。
形成 的孤岛运行稳定 ，须对配 网进行 孤岛划分 。这种模 型 只能够提高孤岛 内负荷点 的风险水平。 ３ ． １ ． ３ 本 文将 Ｄ Ｇ的可 靠性模 型分 类为三种 ，即将ＤＧ
本文从分 布式发电技术的特点人手 ，分析 了Ｄ Ｇ 对 配电 网的电压 、继电保护、规划方面 的影响 。重点讨论 了Ｄ Ｇ的 可靠性模 型 ，分 析了含Ｄ Ｇ 的配 电网 的孤 岛运行 ，通过算例 证 明Ｄ Ｇ 合理接入配 电网可 以提高配 电网的供 电可靠性 。

分布式电源的配电网继电保护整定及运行探讨摘要：分布式电源的出现对我国电力产业的发展有着重要意义，但同时也增加了配电网的继电保护整定及继电保护配置的复杂性。

本文作者探讨了分布式电源接入配电网后继电保护整定面临的新问题及改进措施。

关键词：分布式电源；配电网；继电保护0、引言随着对电力需求迅速增长，以大机组、大电网、高电压为主要特征的大型输电网虽优点很多，但其弊端也日益突出。

具体表现为:1)大型互联电网的骨干连接线故障易扩散，极可能导致大面积停电。

大电网中某关键处故障所产生的扰动可能会对整个电网造成较大影响，严重时可能引起大面积停电,造成严重后果。

2)大输电网的投资成本高，运行维护难，降压难度大，难以灵活满足各种不同用户的供电需求。

3)大型电网的输电路径和变电站等，在城市群中，对环境保护和土地需求的压力不断地增大。

分布式电源(Distributed Generation System)可以满足电力系统和用户的特殊要求，与环境兼容的独立电源系统，具有灵活的变负荷调峰性能，可为边远用户或商业区提供较高的供电可靠性，节省输变电投资，适合可再生能源利用。

1、分布式电源的含义和优势分布式电源装置是指功率为数千瓦至50 MW小型模块式的、与环境兼容的独立电源。

这些电源由电力部门、电力用户或第3方所有，用以满足电力系统和用户特定的要求。

如调峰、为边远用户或商业区和居民区供电，节省输变电投资、提高供电可靠性等等。

其优势主要是：(1)经济性：由于分布式发电位于用户侧，靠近负荷中心，因此大大减少了输配电网络的建设成本和损耗；同时，分布式发电规划和建设周期短，投资见效快，投资的风险较小。

?(2)环保性：分布式发电可广泛利用清洁可再生能源，减少化石能源的消耗和有害气体的排放。

(3)灵活性：分布式发电系统多采用性能先进的中小型模块化设备，开停机快速，维修管理方便，调节灵活，且各电源相对独立，可满足削峰填谷、对重要用户供电等不同的需求。

关键词 ：分布式发 电 配电 网 继电保护 短路故 障 短路 电流 ［ 中图分类 号］Ｔ ７ ［ Ｍ７ 文献标志码 ］Ａ ［ 文章编号 ］１０ ３ ８ （０ １ ０ ０ ４ ０ ００— ８６ ２ １ ）４— ０ ３— ３
Ａｎ ｌｓｓ ｏ ｈ ｍｐ ｃ ｎ Ｒｅ ａ ｏ ｅ ｔ ｎ ｏ ａｙ ｉ ｆｔ ｅ Ｉ ａ ｔＯ ｌｙ Ｐｒ ｔ ｃ ｉ ｆ ｏ
Ｄｉｔｉｕ ｅ ｎ ｒ ｔ ｎ ｉ ｓ ｒ ｕ ｉｎ Ｓｙ ｔ ｍ ｓ ｒ ｔ ｄ Ｇｅ ｅ ａ ｉ ｎ Ｄｉｔｉ ｔ ｓｅ ｂ ｏ ｂ ｏ
Ｗ ａ ｇＰ ｎ Ｚ ｕ Ｚｑ Ｚ ａ ｇＪａ ｘ ｎ ｎ ｉｇ ｈ ｉｉ ｈ ｎ ｉｎ ｕ Ｂ ｉＸｕ ｕ ｎ ａ ｇ ａ ｇ
（ ． ｌ ｔｃＥ ｇｎｅ ｎ ｏ ｅｅ Ｎ ｒ ｅｓ Ｄ ａ ｌ Ｕ ｉ ｒｔ， ｌ ３ ０ ２， ｈｎ ； １ Ｅ ｅ ｒ ｎ ｉ ｒ ｇ Ｃ ｌｇ ， ｏｔ ａｔ ｉｎｉ ｎ ｅｓｙ ｆ ｉ １２ １ Ｃ ｉａ ｃｉ ｅｉ ｌ ｈ ｖ ｉ ｉｎ
２ ｌ ｔｃＰ ｗ ｒ ｕｅ ｕｏ ｉｇ ｕ Ｐ ｎ ｈ ｈ ｉ ｇ３ ４ ０ ， ｈｎ ； ．Ｅｅ ｒ ｏ ｅ ｒ ｃｉ Ｂ ａ ｆＰ ｎ Ｈ ， ｉ ｕＺ ｅａ １２ ０ Ｃ ｉａ ｇ ｊｎ ３ ａ ａＢ ｙＯ ｅ ｔ ｎ ｎ ｇ ｍ ｎ ｏ ｏａｉ ， ｈ ｎｈｎＧ ａ ｇ ｏｇ ５ ８ ０ ，Ｃ ｉａ ．Ｄ ｙ ａ ｐ ｒ ｉ ｓＭａ ａ ｅ ｅｔ ｒ ｒｔ ｎ Ｓ ｅｚｅ ｕ ｎ ｄ ｎ １ 言
分布式发 电是 指靠 近受 电端附 近的一些 系统 容量较 小 的发
电机组 ， 容量约为 ３ Ｗ ～５ Ｗ 左 右 ） 包 括一 些可再 生 能源 ０Ｋ ０Ｍ ，
逆变 型分布式 电源一般 通过 电力 电子 装置经过 Ｄ — Ｃ的逆 ＣＡ 变过程接入 电网 ， 其控制方式包括 电流型控制方式和电压型 控制 方式 ， 控制方式不 同时其 故 障电流 的输 出能力 也不 同 ， 变 型分 逆

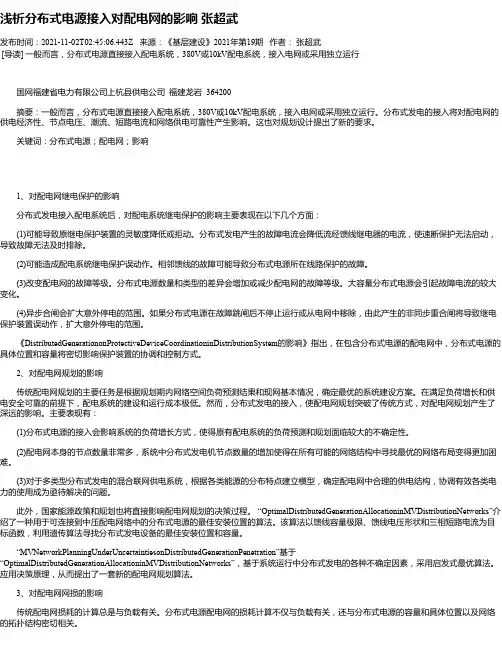

浅析分布式电源接入对配电网的影响张超武发布时间：2021-11-02T02:45:06.443Z 来源：《基层建设》2021年第19期作者：张超武[导读] 一般而言，分布式电源直接接入配电系统，380V或10kV配电系统，接入电网或采用独立运行国网福建省电力有限公司上杭县供电公司福建龙岩 364200摘要：一般而言，分布式电源直接接入配电系统，380V或10kV配电系统，接入电网或采用独立运行。

分布式发电的接入将对配电网的供电经济性、节点电压、潮流、短路电流和网络供电可靠性产生影响。

这也对规划设计提出了新的要求。

关键词：分布式电源；配电网；影响1、对配电网继电保护的影响分布式发电接入配电系统后，对配电系统继电保护的影响主要表现在以下几个方面：(1)可能导致原继电保护装置的灵敏度降低或拒动。

分布式发电产生的故障电流会降低流经馈线继电器的电流，使速断保护无法启动，导致故障无法及时排除。

(2)可能造成配电系统继电保护误动作。

相邻馈线的故障可能导致分布式电源所在线路保护的故障。

(3)改变配电网的故障等级。

分布式电源数量和类型的差异会增加或减少配电网的故障等级。

大容量分布式电源会引起故障电流的较大变化。

(4)异步合闸会扩大意外停电的范围。

如果分布式电源在故障跳闸后不停止运行或从电网中移除，由此产生的非同步重合闸将导致继电保护装置误动作，扩大意外停电的范围。

《DistributedGenerationonProtectiveDeviceCoordinationinDistributionSystem的影响》指出，在包含分布式电源的配电网中，分布式电源的具体位置和容量将密切影响保护装置的协调和控制方式。

2、对配电网规划的影响传统配电网规划的主要任务是根据规划期内网络空间负荷预测结果和现网基本情况，确定最优的系统建设方案。

在满足负荷增长和供电安全可靠的前提下，配电系统的建设和运行成本极低。

然而，分布式发电的接入，使配电网规划突破了传统方式，对配电网规划产生了深远的影响。

分布式电源并网对于配电网的影响研究一、分布式电源并网对配电网的影响1. 增加配电网的稳定性：分布式电源通过将电能直接接入配电网，使得配电网的能源分散化，降低了对中心化能源的依赖，进而提高了配电网的稳定性和可靠性。

2. 降低配电网的传输损耗：与传统的中心化发电方式相比，分布式电源并网能够将清洁能源近距离地接入到用电端，避免了长距离输电导致的能量损耗，进而降低了配电网的传输损耗。

3. 提高供电质量：分布式电源具有分散性和灵活性，能够根据实际需求进行调度，从而提高了供电质量，减少了停电等问题的发生。

4. 增加配电网的容量：分布式电源并网能够有效地增加配电网的容量，进一步提高了配电网的供电能力，从而更好地满足用户的需求。

5. 提高配电网的智能化水平：由于分布式电源可以实现集中监控和调度，因此可以提高配电网的智能化水平，降低维护成本，提高运行效率。

二、分布式电源并网对配电网的影响研究1. 对配电网结构的影响：分布式电源的接入将对配电网的结构产生影响，需要研究分布式电源的接入形式以及如何与传统的电网结构相适应。

三、分布式电源并网对配电网的影响研究的意义1. 促进清洁能源的发展：分布式电源并网能够有效地促进清洁能源的发展，减少对传统能源的依赖，降低环境污染。

2. 提升电力系统的灵活性：分布式电源并网能够提升电力系统的灵活性，增加了电力系统的供电能力，降低了对传统能源的依赖。

3. 优化配电网的结构和运行：分布式电源并网的研究将能够优化配电网的结构和运行方式，提高了配电网的稳定性和可靠性。

4. 为新能源政策的实施提供支撑：分布式电源并网对配电网的影响研究将为新能源政策的实施提供支撑，为我国清洁能源发展提供技术支持。

在总体上看，分布式电源并网对配电网的影响研究具有重要的意义，不但能够促进清洁能源的发展，同时也能够提升电力系统的灵活性，优化配电网的结构和运行方式，进一步为新能源政策的实施提供技术支撑。

四、分布式电源并网对配电网的影响研究的现状目前，我国对分布式电源并网对配电网的影响研究仍处于起步阶段。

随 着 统 一 坚 强 智 能 电 网 战 略 的 实 施 ， 进 的 改
和实 现流程 。
有关 互联 的标 准 将使 不 同容 量 、 同类 型 的分 布 不
式 发 电 （ Ｇ） 加 便 利 地 接 入 配 电 网 ｌ ， Ｇ 和 大 Ｄ 更 ＿ Ｄ 】 ］
１ Ｄ 对 配 电网 规 划 的影 响分 析 Ｇ
摘 要 ： 布 式 发 电 （ Ｇ） 来 越 广 泛 的应 用 ， 传 统 配 电 网规 划 的 思 路 和 流 程 提 出 了新 的挑 战和 要 求 。在 分 分 Ｄ 越 对
析 Ｄ 对 配 电 网规 划影 响 的基 础 上 ， 出 了基 于 供 电 岛 的 Ｄ 协 调 规 划 思 路 ， 给 出 了 计 及 Ｄ 接 人 的配 电 Ｇ 提 Ｇ 并 Ｇ 网 规 划 流 程 的设 计 ， 解 决 计 及 Ｄ 接 入 的配 电 网规 划 问 题 提 供 了 一种 实现 方法 。 为 Ｇ 关 键 词 ： 电 网规 划 ； 电 岛 ； 布式 发 电 配 供 分 中 图 分 类 号 ： Ｍ６ Ｔ ｌ 文献标识码 ： Ａ 文 章 编 号 ：０６ ６ ５ （０ ０ ０ — ４ １ ０ — ３ ７ ２ １ ）４
１ １ Ｄ 的 定 义 及 分 类 ． Ｇ
对 ＤＧ 定 义 和 分 类 的 理 解 和 把 握 ， 以 指 导 可
电网供 电相互 补 充 、 调 。但 Ｄ 的出 现 给传 统 协 Ｇ
的 配 电 网 规 划 提 出 了 挑 战 ， 得 配 电 网 规 划 不 再 使
是传 统 的电力 系统规 划 ， 而是与 国家 能源政 策 、 可
Ａｂ ｔａ ｔ Ｗ ｉｈ ｔ ｉ ｓ ｅ ｄ ａｐ ｉａ ｉ ｆｄｉｔｉ ｅ ｎｅ ａ ｉ （ ｓ ｒ ｃ ： ｔ ｈｅｗ ｄｅ ｐｒ ａ ｐｌ ｔｏｎ ｏ ｓ ｒｂｕｔ ｄｇｅ ｒ ｔｏｎ ＤＧ ），ｔ ｒ ｄ ｔｏ ｌｃ ｎｃ ｐｔｏｎ ａ ｄ ｐｒ ｅ ｃ ｈｅｔ ａ ｉｉｎａ ｏ ｅ ｉ ｎ ｏｃ — ｄｕ ｅ ｏｆｄｓｔｉ ｉｎ ｐｌｎｎ ｎ ｒ ｏ ｒ ｅ ｉｈ ｅ ｃ ａｌｅ ｒ ｉ ｒｂｕｔｏ ａ ｉ ｇ ａ ｅ ｃ ｎｆｏｎｔｄ ｗ ｔ ｎ ｗ ｈ ｌｎｇｅ ｎ ｒ ｑ ｒ ｍ ｅ ｓ Ｂａ ｅ ｏ ｈ ｎ ｌ ｓｓ ｏｆ ｓ ａ ｄ ｅ ｕｉｅ ｎｔ ． ｓ ｄ ｎ ｔ ｅ ａ ａ ｙ ｉ ＤＧ ’ ｎ ｌ ｅ ｅ ｏｎ ｔ ｄｓ ｒｂｕ ｉ ａ ｉ ｇ， ａ ｎ ｗ ｃ ｏｒ ｎａ ｅ ａ Ｓ ｉ ｆｕ ｎｃ ｈｅ ｉｔ ｉ ｔｏｎ ｐｌｎｎ ｎ ｅ ｏ ｄｉ ｔ ｄ ｐｌｎｎｉｇ ｏｆ ｎ ＤＧ ｂａ ｅ ｈｅ ｏｗｅ ｕｐ ｙ ｓ ｄ ｏｎ ｔ ｐ ｒ ｓ ｐｌ ｉｌ ｎ ｓｐｒ ｓ ｎｔ ｄ，ｔ ｇｅ ｈｅ ｉｈ ｈｅｄ ｓｒｂｕｔｏ ａ ｓａ ｄ ｉ ｅ ｅ ｅ ｏ ｔ ｒｗ ｔ ｔ ｉｔ ｉ ｉｎ ｐｌｎｎｉ ｒ ｅ ｎｇ ｐ ｏｃ ｄｕｒ ｓｇｎ ｔ ｉ ｇ ｔ ｅｄｅ ｉ ａｋ ｎ ｈｅＤＧ ｉ — ｏ ｅ ｔｏｎ ｉ ｏ ｇｒｄ ｃ ｎｎ ｃ ｉ ｎｔ ｃ ｎｓｄｅ ａ ｉ ． Ｉ ｏ ｄｅ ｏ ｕ ｉ ｏｒｔ ｓ ｒｂｕｔｏ ａ ｎｉ ｇ ｗｉｈ ＤＧ ｉ— ｏｎ ｃ ｉｎ． ｏ ｉ ｒ ｔｏｎ ｔｐｒ ｖｉ ｓ ａ ｓ ｌ ｔｏｎ ｆ ｈｅ ｄｉｔｉ ｉｎ ｐｌｎ ｎ ｔ ｇｒｄ ｃ ｎｅ ｔｏ Ｋｅ ｒ ： ｉ ｔｉ ｉｎ ｐｌｎｎ ｎ ｙ ｗｏ ｄｓ ｄ ｓ ｒｂｕｔｏ ａ ｉ ｇ；ｐｏ ｅ ｕ ｗ ｒｓ ｐｐｌ ｓａ ｄ；ｄｉｔ ｉ ｔ ｄ ｇｅ ｒ ｔｏｎ ｙ ｉｌｎ ｓ ｒｂｕ ｅ ｎｅ ａ ｉ

分布式电源的配电网N-1安全校验方法简介N-1安全准则是配电网规划的重要准则。

N-1安全即在配电网中主变、馈线等发生N-1故障后，通过负荷转带保证不甩负荷的供电安全性。

研究表明，分布式电源的接入对提高配电网供电安全性具有十分重要的作用和积极的影响。

分布式电源接入配电网的容量和位置合理和适当的情况下，可提高配电网供电的可靠性和安全性。

未来配电网规划需考虑分布式电源的影响，N-1安全性校验是配电网规划的一个重要步骤，而分布式电源接入配电网后如何对配电网进行N-1安全性校验这一问题尚未解决，这对未来配电网的规划和安全性评价均有很重要的意义和作用。

因此，本文提出了一种含分布式电源的配电网N-1安全校验方法。

为含分布式电源的配电网规划提供了基础工具和方法。

1 配电网N-1后DG的处理方法1.1 与配网N-1相关的DG分类根据分布式电源（DG，Distributed GeneraTIon）在配电网N-1故障发生后是否可以作为配电网的备用电源，分布式电源可分为备用电源DG和非备用电源DG。

备用电源DG的输出功率通常可以控制，包括发电机组、微型燃气轮机、燃料电池以及带有储能装置的风力发电机和光伏等；非备用电源DG输出功率往往具有间歇性和波动性，受天气环境等因素的影响比较大，如未配有储能设备的风机和光伏等。

根据分布式电源在配电网N-1故障后是否与主电网联网又可以分为并网DG和脱网DG。

并网DG与主电网保持并网运行；脱网DG包括三种，一是电网正常运行时作为备用电源但未并网的DG；二是故障发生后直接退出运行的非备用电源DG；三是故障后形成孤岛运行的DG。

根据分布式电源在配电网N-1故障发生后所处的区域还可以分为故障区DG和非故障区DG。

故障区DG是指N-1故障发生后所形成的断电区域电网中的DG；非故障区DG同理是指N-1故障发生后处于非断电区域的DG。

不难看出，并网DG和脱网DG以及故障区DG和非故障区DG的概念都不是绝对的，任。

在可靠性计算过程中不仅需要所有元件 的故障 率、 故障持续时间等可靠性参数 ， 还需知道元件的参 数分布 。传统的配电网可靠性计算 ， Ｊ 一般将所有 元件的可靠性参数分布近似看成指数分布。 配电网可靠性元件模型分为 ： 二状态模型、 三状
态模 型 、 四状态 模 型 。实 际 应 用 中根 据 配 电 网可 靠 性 计算 的侧 重点 采用 相应 的模 型 。 配 电 网 最 基 本 的 可 靠 性 指 标 是 三 个 负 荷 点 指 标 ： 均故 障率 Ａ， 均停 电 时 间 ， 年 停 电持 续 平 平 每 时 间 。配 电系 统 的典 型 结 构 为辐 射 型 网络 结 构 ，
燃气轮机组发电和燃料电池等 。它们所使用的能源 有 化石 燃料 、 再生 能源及 储存 的电能 Ｊ 可 。
分 布 式 电 源 的 优 点 是 显 而 易 见 的 。 它 增 加 了 电 网 的备 用 容 量 ， 有 削 峰 、 衡 负 荷 的功 能 ； 具 平
环形 网络一般亦开环运行 。因而传统配电系统可靠 性计算多采用串联元件的计算公式 ， 使得分析简化。 系统 指 标 Ｓ ＩＩＳ ＩＩ Ｃ Ｉ ＩＡ Ａ ＡＦ ，Ａ Ｄ ， ＡＤ ， Ｓ Ｉ和 Ａ Ｕ ＳＩ 都是通过 以上三个最基本 的负荷点指标计算 而来
２ ２配 电系统可 靠性 算法 ］ ］ ． ［ ’
传统 配 电系统 可 靠性 指 标 的计 算 方 法主 要 有解 析法 和模 拟法 两类 。解 析法 是基 于 马尔 可
・
３１・
贵州 电力技术
第 １ ４卷
夫模 型 ， 数 学 方 法 从 数 学 模 型 中计 算 可 靠 性 指 用
侯 田田 ， 黄 雷 ， 侯鹏 远 袁旭峰 ，
（、 １ 贵州大学 电气工程 学院 ， 州 贵 阳 ５ ０ ０ ； 、 贵 ５０ ３ ２ 司构皮滩发 电厂 ， 州 余庆 ５ ４０ ） 贵 ６４ ８ 摘 要： 随着分布式 电源越 来越 多地接入配 电网， 配电 网可靠性研 究方法将 面Ｊ￣ 战 ， 必要进行含 分布式 电源的 Ｉ Ｌ 有 ￥

分布式电源系统设计论文分布式电源系统设计论文1分布式电源并网对电压分布的影响配电系统的基本单元是馈线。

馈线的首端经过高压降压变压器与高压配电网相连接，末端经低压降压变压器与用户相连。

我国馈线电压等级大多是10kV，每条馈线上线路成树状分布，以辐射形网络连接若干台配电变压器。

馈线的不同位置分布有若干负荷，这些负荷种类繁多，随机性大，要准确地描述比较困难。

为方便研究，文章采用静态恒功率模型来表示各节点的负荷。

考虑到配电网电压较低，线路长度较短，设定以下假设条件：各节点负荷三相对称，三相线路间不存在互感。

然后将所有线路阻抗均折合到系统电压等级，得出馈线模型。

分布式电源的接入可以提高系统的整体电压水平，其接入位置与节点电压幅值密忉相关。

相同容量的分布式电源接在配电线路的不同位置，对线路的电压分布产生的影响差别很大，接入点越接近线路末端节点对线路电压分布的影响越大，越接近系统母线对线路电压分布的影响越小。

因此，在配电网规划及分布式电源接入系统设计时，需要根据分布式电源的性质、容量确定合理的接入点，确定合理的控制方式，只有这样才能改善线路的电压质量，提高供电可靠性。

2分布式电源接入系统2.1分布式电源的分类一般可以根据分布式电源的技术类型、所使用的一次能源及和与电力系统的接口技术进行分类。

按照技术类型可分为小型燃气轮机、地热发电、水力发电、风力发电、光伏发电、生物质能发电、具有同步或感应发电机的往复式引擎、燃料电池、太阳热发电、微透平等，按照一次能源可分为化石燃料、可再生能源；按照与电力系统的接口可分为直接相联、逆变器相联；按照并网容量分，可分为小型分布式电源和大、中型分布式电源。

小型分布式电源主要包括风力发电、光伏发电、燃料电池等；大、中型分布式电源主要包括微型汽轮机、微型燃气轮机、小型水电等。

2.2微网技术简介微网是一个小型发配电系统，由分布式电源、相关负荷、逆变装置、储能装置和保护、监控装置汇集而成，具有能量管理系统、通讯系统、电气元件保护系统，能够实现自我调节、控制和管理。

３ 分布 式发 电技术 对配 电 网规划 的影 响
第一， 配电网中引入分布式 发电技 术后， 整 个电网的规 划、 负荷 预 测和运行方 式都有了很大 的不 确定性 。 当配电网中引入大量分布式 电源 １ 分布 式 发电技 术的 概 述 将极大地 改变整个 电网的负荷 增长 模式 ， 这 加大了电网 所谓 分布 式 发电技 术 ， 是指 为满 足特 定 用户需 求 或 支持 现有 配 来提 供电能时， 电 网的经济 运 行， 以分散 方式 布 置在用 户附近 ， 发 电功 率为几千瓦 到 规划 人员准确预 测电力负荷的难度 ； 此外， 如果 分布式 电源接 入配 电网 的容量和 位置不合适， 那 么将增加 电网的损耗 ， 引发电压波动 和故障 电 五十兆 瓦的小 型模 块式且与环境兼容 的独立 电源 。 相较 于传统 供电模 式 ， 采用分布式发 电系统 提 供电能具 有如下优 流 的改变。 在这种 背景下， 电网规 划人 员是否能够 对分布式 电源的影响 点： 分布式发 电多采用太 阳能 、 风能 等可再 生能源或微 型燃 气轮机 ， 不 进行 准确评 估， 直 接影响着整个系统的安全和可靠性 。 第二 ， 电网规 划人员在 进行 配电网规 划时， 通常考虑 ５ ～ ２ ０ 年内配电 需要 建设大规 模发电 变 电站和 配电站 ， 建 设工期短且 投资规模小 ； 一般 认为这段时期 内配 电网负荷是逐 年增加的 ， 需要 通 分布式 电源 靠近 电力用户， 一 般可 以直接就 近 向负荷 供 电， 输配 电损耗 网负荷 的变化， 较小且建 设简单 ； 分布式 发电系统具 有很高的能源利用率 ， 综合利用率 过不 断增加 分布 式电源或 变电站 来满 足日 益 增长的电力需 求。 由于规 划 可 高达９ ０ ％， 并且环境 相容性较 好； 分布式 发电系统中的电源彼 此 间有 问题 的动态属性同其维数 密切相联 ， 通常几千个个节点需要 同时考虑 ， 若再出现许 多发电机节点 ， 寻找到 最优 的网络布置方案 （ 即可以使建 造 定 的独 立性， 同时发生 故障的概率 很小 ， 供 电的连续 可靠性 有保障 ；

关于分布式发电对配电网影响的分析报告作者：孟涛来源：《科技传播》2012年第24期摘要随着国家对于分布式发电支持政策的陆续出台，发电技术的逐步完善以及单位发电成本的降低，使得分布式发电的推广应用成为一种趋势。

可再生能源的利用成为全球发展的共识，作为新兴发展中国家，我们担负着新能源利用的重大责任。

本文首先介绍了分布式发电技术的分类、主要特征，分布式发电的主要优点，详细阐述了分布式发电接入配电网带来的影响，包括电网安全问题、电能质量问题、继电保护问题、短路电流问题和对电网规划的影响等，通过深入分析，查找分布式发电对电网带来的不利影响，研究对应的策略，借鉴国外成功的经验，趋利避害，推动分布式发电的推广应用，改善我国的用能结构。

关键词分布式发电；配电网；影响中图分类号TM6 文献标识码A 文章编号 1674-6708（2012）81-0052-02目前全球的供电系统大多是以大机组、大电网、高电压为主要特征的集中式单一供电系统。

由于电网故障所产生的扰动引发的大面积停电甚至全网崩溃，造成的后果也是灾难性的。

大电网由于自身的缺陷，其单一性已不能满足公众社会对能源与电力供应质量和可靠性的要求。

随着地球能源的日益衰竭，以及人们对生存环境的密切关注，以低能耗、低污染、低排放为基础的低碳发展模式成为全球各国的共识。

大电网与分布式发电相结合的发电模式，被许多发达国家认为是能够节省投资、降低能耗、提高系统安全性和灵活性的一种发展方向。

国务院总理温家宝在第十一届全国人民代表大会第五次会议上指出，“加强用能管理，发展智能电网和分布式能源，实施节能发电调度、合同能源管理、政府节能采购等行之有效的管理方式。

优化能源结构，推动传统能源清洁高效利用，安全高效发展核电，积极发展水电，加快页岩气勘查、开发攻关，提高新能源可再生能源比重，加强能源通道建设。

”从国家层面支持分布式发电的快速发展。

随着分布式发电技术的不断进步，单位发电成本也大幅度降低，电网企业针对分布式发电也提出了许多鼓励和支持的政策，正在完善相关的并网的技术规定和管理要求。
