计算机控制系统课程设计报告班级:热自 111学号:207110638姓名:周经鹏2014年12月11日目录一、课程设计的目的和任务 (2)1.1设计目的 (2)1.2设计任务 (2)二、控制对象喷雾干燥塔简介 (2)三、控制系统画面设计 (3)3.1喷雾干燥塔控制要求 (3)3.2控制系统画面设计 (5)3.3创建报警 (7)四、NT6000分散控制系统(DCS) (8)4.1熟悉NT6000上位机软件 (9)4.2水箱PID调节组态 (11)4.3主汽温监控系统设计 (13)4.3.1绘制主汽温监控系统画面 (13)4.3.2编辑系统功能 (14)五、心得体会 (16)一、课程设计的目的和任务1.1设计目的1.掌握计算机控制系统人机界面在本专业上具体应用的设计过程和实现方法;2.结合《可编程控制器》课程内容,掌握人机界面和控制器之间的通讯的原理、通讯的方式;3.加深对计算机控制系统组成原理、应用、编程的进一步理解;4.结合对喷雾干燥塔控制系统的需求分析,加深对有关热工控制系统、保护控制系统的理解;5.拓展计算机控制系统和其在相关行业中应用的相关知识。
1.2设计任务本次设计的主要任务是在熟悉喷雾干燥塔系统的工艺流程的基础上,基于Vijeo Citect编写喷雾干燥塔控制系统上位机控制系统画面,并对控制系统进行调试。
之后利用NT6000实现上位机、下位机通讯,调试监控系统。
二、控制对象喷雾干燥塔简介喷雾干燥塔将液态的料浆经喷枪雾化后喷入干燥塔内,干燥塔利用燃料燃烧的能量将鼓风机送入的空气进行加热;热空气在干燥塔内将雾化的料浆干燥为超细颗粒粉态成品。
粉状成品在塔内利用旋风分离原理从热空气中分离出来,有塔的底部翻版阀定期排入收集袋中的合格原料。
热空气则通过布袋除尘器除尘后排除。
喷雾干燥塔控制系统主要由燃烧、干燥、投料、除尘等几个主要部分组成。
主要用于把液态原料制备成固体粉末原料的设备。
在很多行业作为原料制备或成品制备的系统设备。
计算机控制技术综合课程设计方案清晨的阳光透过窗帘,洒在键盘上,伴随着一杯热咖啡的香气,我开始构思这个“计算机控制技术综合课程设计方案”。
这个方案不仅要体现计算机控制的精髓,还要让学生在实践中掌握核心技能,下面是我的思路。
一、课程目标我们要明确课程目标。
这不仅仅是教会学生一些编程语言和算法,更重要的是让他们理解计算机控制系统的设计理念、工作原理和应用场景。
简单来说,我们要培养的是未来的计算机控制系统设计师。
二、课程内容1.基础理论课程的前半部分,我们会重点讲解计算机控制的基础理论,包括控制系统的基本概念、数学模型、控制器设计等。
这部分内容虽然枯燥,但却是后续实践的基础。
我会用生动的例子和实际应用场景来引导学生,让他们对这些理论产生兴趣。
2.编程实践是编程实践环节。
我们会教授学生如何使用C/C++、Python等编程语言来设计计算机控制系统。
在这个过程中,学生将学会如何将理论应用到实际项目中,如何处理各种复杂问题。
3.硬件接口除了编程,我们还会教授学生如何使用各种硬件接口,如串口、网络接口等。
这部分内容会让学生了解到计算机控制系统与外部设备之间的通信方式,为后续的实践项目打下基础。
4.项目实践在课程的我们会安排一系列项目实践。
这些项目将涵盖不同的应用领域,如智能家居、工业自动化等。
学生将分组进行项目设计,从需求分析、系统设计到编程实现,全方位锻炼自己的能力。
三、教学方法1.案例教学我会采用案例教学的方法,通过分析经典的计算机控制系统案例,让学生理解理论知识在实际中的应用。
同时,案例教学也能激发学生的兴趣,让他们主动参与到课程中来。
2.实践教学实践教学是本课程的核心。
我会安排大量的实验和项目实践,让学生在实践中掌握计算机控制技术的应用。
还会鼓励学生参加各种比赛和项目,提升他们的实际操作能力。
3.互动教学在教学过程中,我会鼓励学生提问和发表自己的观点。
通过互动,我可以及时了解学生的掌握情况,调整教学进度和难度。
摘要BH1750是一款新型的测光芯片,本设计系统就是基于BH1750设计的测光系统,它可以自动检测光照强度的强弱并显示让人们知道此时光照强度的强弱。
人们可以通过看此装置的显示了解现在的光照状态,做合理的光照调节。
该设计可分为三部分:即光照检测部分、信号处理部分、光强显示部分。
对于光照检测部分是利用BH1750作为检测元件及信号处理元件,其内部集成了AD转换芯片。
它可以完成从光强到电信号的转换并将信号处理进行处理。
对输入信号处理后,就可以用来显示了。
对于显示部分可利用LCD1602来显示,不同的光强对应于不同的数值,就能简单的显示出不同的光强了。
本设计就是由单片机STC89C52RC芯片,BH1750模块和1602液晶为核心,辅以必要的电路,构成了一个单片机光照强度检测系统。
该光照强度检测系统可以通过检测光照强度,使得光照在低于或高于一定强度的时候发出警示,是一种常用的测试仪器。
关键词:51单片机,LM7805,BH1750,1602液晶目录0 引言 (1)1设计内容与要求 (1)1.1 设计任务 (1)1.2 设计要求 (1)2 方案总体设计 (1)2.1 光照强度采集方案设计 (2)2.2 控制芯片及实现方案 (3)2.3 数据显示方案 (3)2.4 系统总体框图 (4)3 硬件设计 (5)3.1 单片机最小系统 (5)3.2 BH1750采集模块 (6)3.3 液晶显示模块 (6)3.4 系统电源 (7)3.5 整体电路和PCB图 (8)4 软件设计 (9)4.1 keil软件介绍 (9)4.2 程序流程图 (10)4.3 各模块程序 (10)5 仿真与实现 (15)5.1 Proteus软件介绍 (15)5.2 仿真过程 (16)5.3 实物制作与调试 (17)6 总结 (18)7 参考文献 (19)0 引言随着改革开放的不断深化和城镇化的不断发展,越来越多的人移居到城市生活,而这需要足够的食物作为支撑。
计算机控制系统课程设计一、课程目标知识目标:1. 理解计算机控制系统的基本原理,掌握控制系统的数学模型和性能指标;2. 学会分析控制系统的稳定性、快速性和准确性,并运用相关理论知识对实际控制系统进行优化;3. 掌握计算机控制系统的设计方法和步骤,能结合实际案例进行控制系统设计。
技能目标:1. 能够运用所学知识,对简单的控制系统进行建模、分析和设计;2. 掌握使用计算机辅助设计软件(如MATLAB/Simulink)进行控制系统仿真的基本技能;3. 培养团队协作和沟通能力,通过小组合作完成课程设计任务。
情感态度价值观目标:1. 培养学生对计算机控制系统课程的兴趣,激发他们探索未知、解决问题的热情;2. 培养学生严谨的科学态度,注重理论与实践相结合,提高他们的工程素养;3. 增强学生的创新意识,鼓励他们在课程设计中勇于尝试新方法,培养创新精神和实践能力。
课程性质分析:本课程为专业核心课程,旨在使学生掌握计算机控制系统的基本理论、方法和技能,培养具备实际控制系统设计与分析能力的高级技术人才。
学生特点分析:学生处于本科高年级阶段,已具备一定的控制系统基础知识和实践能力,具有较强的求知欲和自主学习能力。
教学要求:结合课程性质和学生特点,注重理论与实践相结合,强调动手能力和创新意识的培养。
通过本课程的学习,使学生能够将所学知识应用于实际控制系统设计,提高解决实际问题的能力。
在教学过程中,将课程目标分解为具体的学习成果,以便进行教学设计和评估。
二、教学内容1. 计算机控制系统概述:介绍计算机控制系统的基本概念、发展历程、应用领域及发展趋势。
教材章节:第一章 计算机控制系统引论2. 控制系统数学模型:讲解控制系统的微分方程、传递函数、状态空间模型等数学描述方法。
教材章节:第二章 控制系统数学模型3. 控制系统性能分析:分析控制系统的稳定性、快速性、准确性等性能指标。
教材章节:第三章 控制系统性能分析4. 计算机控制系统设计方法:讲解控制系统设计的基本方法,包括PID控制、状态反馈控制、观测器设计等。
计算机控制系统课设-(2)目录一、摘要----------------------------------------------1二、硬件设计------------------------------------------21.硬件设计说明--------------------------------------22.工作原理-------------------------------------------23.元器件选择-----------------------------------------34.电路元件表-----------------------------------------6三、软件设计-----------------------------------------71.软件设计说明---------------------------------------72.梯形程序图-----------------------------------------73.程序连接示意图--------------------------------------7四、组态设计------------------------------------------81.MCGS组态软件介绍------------------------------------82.仿真画面的设计--------------------------------------93.通过PLC进行编程------------------------------------13五、系统总原理图--------------------------------------15六、设计总结------------------------------------------16七、参考文献------------------------------------------17一.摘要随着工业自动化水平的不断提高,计算机的广泛运用,人们对工业自动化的要求也越来越高。
课程设计说明书题目:温度控制系统的设计与实现学生姓名:学院:电力学院系别:自动化专业:自动化班级:指导教师:二〇一年一月十四日内蒙古工业大学课程设计(论文)任务书课程名称:计算机控制系统课程设计学院:电力学院班级:自动化07-3班学生姓名:石鑫学号:指导教师:刘磊李志明摘要温度控制系统是一种典型的过程控制系统,在工业生产中具有极其广泛的应用。
温度控制系统的对象存在滞后,它对阶跃信号的响应会推迟一些时间,对自动控制产生不利的影响,因此对温度准确的测量和有效的控制是此类工业控制系统中的重要指标。
温度是一个重要的物理量,也是工业生产过程中的主要工艺参数之一,物体的许多性质和特性都与温度有关,很多重要的过程只有在一定温度范围内才能有效的进行,因此,对温度的精确测量和可靠控制,在工业生产和科学研究中就具有很重要的意义。
本文阐述了过程控制系统的概念,介绍了一种温度控制系统建模与控制,以电热水壶为被控对象,通过实验的方法建立温度控制系统的数学模型,采用了PID算法进行系统的设计,达到了比较好的控制目的。
关键词:温度控制;建模;自动控制;过程控制;PIDAbstractIn industrial production with extremely extensive application, temperature control system is a typical process control system.Temperature control system has the larger inertia. It is the response signal to step off some of time.And it produces the adverse effect to the temperature measurement. The control system is the important industrial control index. Temperature is an important parameters in the process of industrial production. Also it is one of the main parameters of objects, many properties and characteristics of temperature, many important process only under certain temperature range can efficiently work. Therefore, the precise measurement of temperature control, reliable industrial production and scientific research has very important significance.This paper discusses the concept of process control system and introduces a kind of temperature control system .The electric kettle is the controlled object, PID algorithm is used for system design,through experience method to get the model of temperature control system and we can get the controlied response well.Keywords:Temperature control; Mathematical modeling; Automatic control;Process control; PID目录第一章概述..........................................................................................................................................1.1 题目背景及应用意义...........................................................................................................1.2 本文内容及工作安排 (1)第二章系统组成及被控对象分析(被控对象数学建模) (3)2.1 系统组成 (3)2.1 被控对象分析(被控对象数学建模) (5)第三章控制策略设计及仿真研究 (11)3.1 控制策略设计 (11)3.2 仿真研究 (15)第四章控制策略实现 (18)4.1 组态环境下控制策略编程实现 (18)4.2 力控软件 (18)4.3 运行结果分析 (20)第五章总结 (22)参考文献 (23)第一章概述1.1 题目背景及应用意义在近四十年的时间里,电子计算机的发展经历了从电子管、晶体管、中小规模集成电路到大规模集成电路这样四个阶段,尤其是随着半导体集成技术的飞跃发展,七十年代初诞生了一代新型的电子计算机——微型计算机,使得计算机应用日益广泛;目前,计算机应用已渗透到各行各业,达到了前所未有的普及程度。

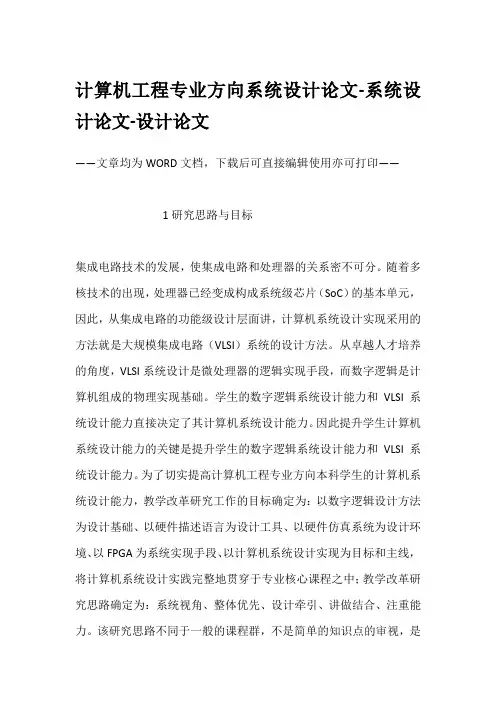

计算机工程专业方向系统设计论文-系统设计论文-设计论文——文章均为WORD文档,下载后可直接编辑使用亦可打印——1研究思路与目标集成电路技术的发展,使集成电路和处理器的关系密不可分。
随着多核技术的出现,处理器已经变成构成系统级芯片(SoC)的基本单元,因此,从集成电路的功能级设计层面讲,计算机系统设计实现采用的方法就是大规模集成电路(VLSI)系统的设计方法。
从卓越人才培养的角度,VLSI系统设计是微处理器的逻辑实现手段,而数字逻辑是计算机组成的物理实现基础。
学生的数字逻辑系统设计能力和VLSI系统设计能力直接决定了其计算机系统设计能力。
因此提升学生计算机系统设计能力的关键是提升学生的数字逻辑系统设计能力和VLSI系统设计能力。
为了切实提高计算机工程专业方向本科学生的计算机系统设计能力,教学改革研究工作的目标确定为:以数字逻辑设计方法为设计基础、以硬件描述语言为设计工具、以硬件仿真系统为设计环境、以FPGA为系统实现手段、以计算机系统设计实现为目标和主线,将计算机系统设计实践完整地贯穿于专业核心课程之中;教学改革研究思路确定为:系统视角、整体优先、设计牵引、讲做结合、注重能力。
该研究思路不同于一般的课程群,不是简单的知识点的审视,是“自顶向下”的观点和“自底向上”的实现的一种结合方法,最终目标是提升计算机工程专业方向本科学生的计算机系统设计能力。
2研究内容计算机工程专业方向的主干课程包括数字逻辑、计算机组成原理、汇编语言、计算机系统结构、嵌入式系统、计算机设计与调试、计算机系统设计、VLSI系统设计等。
课程各有目标,课程之间有宏观上的先后顺序,有微观上的相互穿插,有内容上的重叠。
经过近几年的教学研究和改革,各门课程都发生了非常大的变化[1]:VLSI课程中会涉及算术逻辑单元的设计甚至处理器设计方面的内容;汇编语言的作用已经从编程工具转变为描述和理解计算机系统工作原理的有效工具;HDL语言和仿真工具不再专属于数字逻辑电路设计领域,已经成为计算机系统设计的通用语言和工具。
《计算机控制技术》课程设计具有纯滞后一阶惯性系统的计算机控制系统设计班级:姓名:学号:指导老师:日期:目录一、设计任务 (1)1.1 题目 (1)1.2内容与要求 (1)二、设计思想与方案 (2)2.1控制策略的选择 (2)2.2 硬件设计思路与方案 (2)2.3 软件设计思路与方案 (3)三、硬件电路设计 (3)3.1温度传感器输出端与ADC的连接 (3)3.2 ADC与单片机8051的连接 (4)3.3 单片机8051与DAC的连接 (4)3.4 整机电路 (5)四、系统框图 (7)五、程序流程图 (8)5.1 主程序流程图 (8)5.2 子程序流程图 (9)六、数字调节器的求解 (11)6.1 基本参数的计算 (11)七、系统的仿真与分析 (13)7.1 θ=0时系统的仿真与分析 (13)7.2 θ=0时系统的可靠性与抗干扰性分析 (14)7.2 θ=0.4461时系统的仿真与分析 (16)7.3 θ=0.4461时系统的可靠性与抗干扰性分析 (17)八、设计总结与心得体会 (20)参考资料 (21)一、 设计任务一、题目设计1. 针对一个具有纯滞后的一阶惯性环节()1sKe G s Ts τ-=+的温度控制系统和给定的系统性能指标:✧ 工程要求相角裕度为30°~60°,幅值裕度>6dB✧ 要求测量范围-50℃~200℃,测量精度0.5%,分辨率0.2℃2. 书面设计一个计算机控制系统的硬件布线连接图,并转化为系统结构图 具体要求:✧ 温度传感器、执行机构的选型✧ 微型计算机的选型(MCS51、A VR 等等)✧ 温度传感器和单片机的接口电路✧ 其它扩展接口电路(主要是输入输出通道)✧ 利用Protel 绘制原理图,制作PCB 电路板(给出PCB 图)3. 软件部分:✧ 选择一种控制算法(最少拍无波纹或Dalin 算法)设计出控制器(被控对象由第4步中的参数确定),给出控制量的迭代算法,并借助软件工程知识编写程序流程图✧ 写出主要的单片机程序4. 用MATLAB 和SIMULINK 进行仿真分析和验证对象确定:K=10*log(C*C-sqrt(C)),rand(‘state ’,C), T=rand(1)考虑θ=0或T/2两种情况,即有延时和延时半个采样周期的情况。
控制系统计算机仿真课程设计前言计算机仿真作为一个重要的工具,在控制系统的设计和实现中发挥着重要作用。
本文将介绍控制系统计算机仿真课程设计的内容和步骤,并结合一个实际的案例阐述如何利用计算机仿真技术进行控制系统设计。
设计内容和步骤设计内容控制系统计算机仿真课程的设计内容通常包括以下几个方面:1.系统建模:选择合适的控制模型,建立数学模型和仿真模型。
2.系统分析:分析系统的稳态和暂态响应,优化控制系统的性能。
3.控制器设计:设计合适的控制器结构和参数,实现闭环控制。
4.系统仿真:利用计算机仿真软件进行系统仿真,并分析仿真结果。
5.实验验证:通过实验验证仿真结果的正确性,进一步优化控制系统的性能。
设计步骤控制系统计算机仿真课程的设计步骤可以分为以下几个部分:1.系统建模掌握控制系统建模方法,能够从实际物理系统中抽象出控制对象、控制器等模型,建立相应的数学模型和仿真模型。
2.系统分析使用数学分析方法,分析系统的稳态和暂态响应,评估控制系统的性能。
包括评估系统的稳定性、快速性、抗干扰性等。
3.控制器设计使用控制理论,设计合适的控制器结构和参数,实现闭环控制。
掌握 PID、根轨迹、频域等控制器设计方法,能够根据系统要求选择合适的控制器。
4.系统仿真使用计算机仿真软件,进行系统仿真,验证控制系统的性能和预测实际系统行为。
掌握仿真软件的使用方法,能够进行仿真实验设计、仿真模型编写、仿真实验执行等。
5.实验验证在实验室、车间等实际环境中,利用实验设备和仪器对控制系统进行实验验证,验证仿真结果的正确性。
并通过实验优化控制器参数,提高控制系统的性能。
实例分析在本节中,我们将结合一个实际的案例,介绍控制系统的计算机仿真课程设计。
案例背景某高速公路入口处的车道管理系统由计算机控制,通过红绿灯控制车辆的通行。
系统从入口指示车辆能否进入高速公路,在出口将车辆计数和收费。
由于车辆的流量较大,系统的控制效果受到影响,需要进行优化。
课程设计题目温度控制系统设计学院自动化学院专业自动化专业班级姓名指导教师2014年6月24日课程设计任务书题目:温度控制系统设计要求完成的主要任务:被控对象为电炉,采用热阻丝加热,利用大功率可控硅控制器控制热阻丝两端所加的电压大小,来改变流经热阻丝的电流,从而改变电炉炉内的温度。
可控硅控制器输入为0-5伏时对应电炉温度0-300℃,温度传感器测量值对应也为0-5伏,对象的特性为二阶惯性系统,惯性时间常数为T1=20秒,滞后时间常数为τ=10秒。
1)设计温度控制系统的计算机硬件系统,画出框图;2)编写积分分离PID算法程序,从键盘接受K p、T i、T d、T及β的值;3)通过数据分析T i改变时对系统超调量的影响.4)撰写设计说明书。
时间安排:6月9日查阅和准备相关技术资料,完成整体方案设计6月10日—6月12日完成硬件设计6月13日-6月15日编写调试程序6月16日-6月17日撰写课程设计说明书6月18日提交课程设计说明书、图纸、电子文档指导教师签名:年月日系主任(或责任教师)签名:年月日本次课程设计我设计的题目是温度控制系统。
通过专业课程的学习,我将引入计算机,单片机,传感器,以及PID算法来实现电炉温度的自动控制,完成课程设计的任务.计算机的自动控制是机器和仪表的发展趋势,它不仅解放了劳动力,也比以往的人为监控更准确,更及时。
一旦温度发生变化,计算机监控系统可以立即检测到并通过模拟量数字通道传送到计算机。
计算机接收到信号后通过与给定值进行比较后,计算出偏差,再通过PID控制算法给出下一步将要执行的指令。
最后通过模拟量输出通道将指令传送到生产过程,实现机器仪表的智能控制.本次课程设计用到了MATLAB这一软件,通过编写程序,将被控系统离散化。
再通过MATLAB中的simulink 仿真功能,可以看到随着Ki,Kp,Kd改变波形发生的改变,从而可以通过波形直观地看出PID参数对系统动态性能的影响。
课程设计报告学生姓名:邱博学号:2学院:自动化工程学院班级:自动133题目:计算机控制系统指导教师:赵波,姜文娟职称: 副教授2016年6月27日目录1 题目背景及意义 (1)2 设计题目介绍 (2)2.1 设计要求 (2)2.2设计意义 (2)3 系统总体框架 (2)3.1 系统设计思路 (2)3.2 系统框架 (2)4 系统硬件设计 (3)4.1单片机部分 (3)4.1.1单片机引脚介绍 (3)4.1.2单片机的最小实现 (4)4.2 A/D转换电路 (5)4.2.1 芯片选择 (5)4.2.2 电路连接 (6)4.3 D/A转换电路 (6)4.4 模拟信号输入通道 (9)4.5 键盘模块 (10)4.6 数码管显示电路 (11)4.6 报警电路 (12)5 系统软件设计 (13)5.1主程序框图 (13)5.2键盘控制程序框图 (13)5.3数据转换程序框图 (14)5.4 显示程序框图 (15)5 结论 (17)参考文献 (18)1 题目背景及意义在自动控制系统的实际工程中,经常需要检测被测对象的一些物理参数,如温度、流量、压力、速度等,这些参数都是模拟信号的形式。
它们要由传感器转换成电压信号,再经A/D转换器变换成计算机能够处理的信号。
同样,计算机控制外设,如电动调节阀、模拟调速系统时,就需要将计算机输出的数字信号经过D/A转换器变换成外设能接受的模拟信号。
本次《计算机控制系统》课程设计的目的就是让同学们在理论学习的基础上,通过完成一个基于51单片机,A/D和D/A多种资源应用并具有综合功能的小系统的设计及编程应用,使我们不但能够将课堂上学到的理论知识及实际应用结合起来,而且能够对电子电路、电子元器件、等方面的知识进一步加深认识,同时在系统设计、软件编程、相关仪器设备的使用技能等方面得到较全面的锻炼和提高。
帮助同学们增进对单片机的感性认识,加深对单片机理论方面的理解,从而更好的掌握单片机的内部功能模块的应用以及A/D和D/A功能的实现。
计算机控制系统课程设计一、课程目标知识目标:1. 理解计算机控制系统的基本原理和概念,掌握控制系统的数学模型;2. 掌握常见控制算法,如PID控制、模糊控制等,并能运用至实际控制系统中;3. 了解计算机控制系统在不同领域的应用,如工业控制、智能家居等。
技能目标:1. 能运用所学知识对简单的控制系统进行建模和分析;2. 掌握利用计算机编程实现对控制系统的仿真和优化;3. 能设计简单的计算机控制系统,具备初步的控制系统调试和故障排查能力。
情感态度价值观目标:1. 培养学生对计算机控制系统及自动化技术的兴趣,激发其探索精神和创新意识;2. 培养学生的团队协作能力和沟通能力,使其在项目实践中学会合作与分享;3. 增强学生的社会责任感,使其认识到计算机控制系统在国民经济发展中的重要作用。
课程性质:本课程为实践性较强的学科,注重理论联系实际,通过课程设计,使学生在实践中掌握计算机控制系统的相关知识和技能。
学生特点:学生具备一定的计算机基础和控制理论知识,具有较强的动手能力和求知欲。
教学要求:结合学生特点,注重启发式教学,引导学生主动探究,提高其解决实际问题的能力。
将课程目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容1. 计算机控制系统概述- 控制系统基本原理- 计算机控制系统的组成与分类- 控制系统性能指标2. 控制系统数学模型- 线性系统数学模型- 非线性系统数学模型- 系统建模方法3. 常见控制算法- PID控制算法- 模糊控制算法- 其他先进控制算法简介4. 计算机控制系统应用案例分析- 工业控制应用案例- 智能家居应用案例- 其他领域应用案例5. 控制系统设计与实践- 控制系统设计方法- 基于计算机的控制系统仿真- 控制系统编程与调试- 故障排查与优化6. 课程项目实践- 项目任务书与要求- 项目实施步骤与方法- 项目成果展示与评价教学内容安排和进度:第1-2周:计算机控制系统概述、控制系统数学模型第3-4周:常见控制算法第5-6周:计算机控制系统应用案例分析第7-8周:控制系统设计与实践第9-10周:课程项目实践与成果展示教材章节关联:第1章:计算机控制系统概述第2章:控制系统数学模型第3章:常见控制算法第4章:计算机控制系统应用案例分析第5章:控制系统设计与实践第6章:课程项目实践与评价三、教学方法1. 讲授法:- 对于计算机控制系统的基本原理、数学模型和控制算法等理论知识,采用讲授法进行教学,使学生在短时间内掌握课程核心内容;- 讲授过程中注重启发式教学,引导学生主动思考问题,提高课堂互动效果。
计算机控制系统及技术课程设计方案12020年4月19日课程设计报告( -- 年度第 2 学期>名称:计算机控制系统题目:嵌入式处理器技术及其应用发展院系:班级:学号:学生姓名:指导教师:设计周数:成绩:日期:年月日2 2020年4月19日《计算机控制系统》课程设计任务书一、目的与要求1.经过本课程设计教案环节,使学生加深对所学课程内容的理解和掌握;2.结合工程问题,培养提高学生查阅文献、相关资料以及组织素材的能力;3.培养锻炼学生结合工程问题独立分析思考和解决问题的能力;4.要求学生能够运用所学课程的基本理论和设计方法,根据工程问题和实际应用方案的要求,进行方案的总体设计和分析评估;5.报告原则上要求依据相应工程技术规范进行设计、制图、分析和撰写等。
二、主要内容1、数字控制算法分析设计;2、现代控制理论算法分析设计3、模糊控制理论算法分析设计4、过程数字控制系统方案分析设计;5、微机硬件应用接口电路设计;32020年4月19日6、微机应用装置硬件电路、软件方案设计;7、数字控制系统I/O通道方案设计与实现;8、PLC应用控制方案分析与设计;9、数据通信接口电路硬软件方案设计与性能分析;10、现场总线控制技术应用方案设计;11、数控系统中模拟量过程参数的检测与数字处理方法;12、基于嵌入式处理器技术的应用方案设计13、计算机控制系统抗干扰技术与安全可靠性措施分析设计14、计算机控制系统差错控制技术分析设计15、计算机控制系统容错技术分析设计16、工程过程建模方法分析三、进度计划序号设计内容完成时间备注1 选择课程设计题目,查阅相关文献资料2 文献资料的学习根据所选题目进行方案设计3 与指导老师讨论设计内容修改设计方案4 撰写课程设计报告5 课程设计答辩四、设计成果要求1.针对所选题目的国内外应用发展概述;2.课程设计正文内容,包括设计方案、硬件电路和软件流程,以及综述、分析等;3.课程设计总结或结论以及参考文献;42020年4月19日4.要求设计报告规范完整。
模糊控制器设计模糊控制是以模糊集合论、模糊语言变量及模糊逻辑推理为基础的一种计算机数字控制。
从线性控制与非线性控制的角度分类,模糊控制是一种非线性控制。
从控制器的智能性看,模糊控制属于智能控制的范畴,而且它已成为目前实现智能控制的一种重要而又有效的形式。
1模糊控制的基本思想在自动控制技术产生之前,人们在生产过程中只能采用手动控制方式。
手动控制过程首先是通过观测被控对象的输出,其次是根据观测结果做出决策,然后手动调整输入量,操作工人就是这样不断地完成从观测、决策到调整,实现对生产过程的手动调整输入量,操作工人就是这样不断地完成从观测、决策到调整,实现对生产过程的手动控制。
这三个步骤分别是由人的眼-脑-手来完成的。
后来,由于科学技术的进步,人们逐渐采用各种测量装置(如传感器)代替人眼,完成对被控制量的观测任务;利用各种控制器(如PID调节器)取代人脑的作用,实现比较、综合被控制量与给定量之间的偏差,控制器所给出的输出信号相当于手动控制过程中人脑的决策;使用各种执行机构(如电动机)对被控对象施加某种控制作用,这就起到了手动控制中手的调整作用。
上述由测量装置、控制器、被控对象及执行机构组成的自动测控系统,就是人们所熟知的常规负反馈控制系统。
常规控制首先要建立精确数学模型,但是对一些复杂的工业过程,建立精确的数学模型是非常困难的,或者是根本不可能的。
于是常规控制技术在这里就遇到了不可逾越的障碍。
但是,熟练的技术操作人员,通过感官系统进行现场观察,再根据自己的经验就能很容易地实现这类控制过程,于是就产生了一个问题,能否把人的操作经验总结为若干条控制规则,并设计一个装置去执行这些规则,从而对系统进行有效的控制呢?答案是肯定的。
这种装置就是模糊控制器。
与传统的PID控制相比,模糊控制有其明显的优越性。
由于模糊控制实质上是用计算机去执行操作人员的控制策略,因而可以避开复杂的数学模型。
对于非线性,大滞后及带有随机干扰的复杂工业对象,由于数学模型难以建立,因而传统的PID控制也就失效,而对这样的系统,设计一个模糊控制器,却没有多大困难。
计算机控制系统课程设计
计算机控制系统课程设计是计算机专业学生在学习过程中必不可少的一门重要
课程,通过这门课程的学习,学生能够掌握计算机控制系统的设计、实现和调试等能力。
在这门课程中,学生需要完成一个课程设计项目,来展示他们对于课程知识的掌握程度和实际应用能力。
首先,进行计算机控制系统课程设计时,需要明确设计的目的和要求,确定设
计的范围和内容。
在确定设计的范围和内容时,需要结合课程学习的知识和实际需求,确保设计的项目既符合课程要求,又具有一定的实用性和可行性。
其次,设计计算机控制系统时,需要考虑系统的整体架构和功能模块的设计,
合理划分系统的功能,确定各个模块之间的关系和通信方式。
在设计过程中,需要充分考虑系统的稳定性、可靠性和扩展性,确保系统能够正常运行和满足实际需求。
另外,设计计算机控制系统时,需要选择合适的硬件和软件平台,根据系统的
需求和性能要求选择合适的处理器、传感器、执行器等硬件设备,同时选择合适的编程语言和开发工具,设计和实现系统的控制算法和界面。
在完成设计后,需要进行系统的调试和测试,验证系统的功能和性能是否符合
设计要求,发现并解决系统中的问题和bug,确保系统的稳定性和可靠性。
总的来说,计算机控制系统课程设计是一项综合性的实践项目,需要学生充分
运用课程学习的知识和技能,设计和实现一个完整的控制系统,从而提升学生的实际应用能力和解决问题的能力,为日后的工作和学习打下良好的基础。
希望学生能够认真对待这门课程设计,努力完成设计项目,不断提升自己的能力和水平。
计算机控制技术课程设计计算机控制技术是一门涵盖计算机科学、自动控制和电子工程等多个学科的交叉学科。
它主要研究在计算机硬件、软件和通讯网络等方面,如何将现代计算机技术与自动控制技术相结合,实现自动化生产和智能化控制。
在计算机控制技术的课程设计中,学生需要掌握一些基本的技能和知识,如计算机系统结构、编程语言、算法和数据结构、数字信号处理、控制理论和实践等等。
下面将从几个方面介绍计算机控制技术的课程设计。
一、计算机系统结构计算机系统结构是计算机控制技术的基础,也是课程设计的重要内容之一。
学生需要掌握计算机系统中各个部件的功能和相互关系,如CPU、内存、硬盘、显卡、主板等等。
此外,学生还需要了解计算机系统的工作原理和组成结构,以及如何进行系统维护和管理。
在课程设计中,学生可以通过搭建计算机系统来加深对计算机系统结构的理解。
例如,学生可以选择一些常用的硬件和软件,如Intel 处理器、AMD显卡、Windows操作系统等,通过组装和安装来建立自己的计算机系统。
此外,学生还可以通过模拟器等工具来模拟计算机系统的工作过程,加深对计算机系统结构的理解。
二、编程语言编程语言是计算机控制技术中最重要的技能之一,也是课程设计的核心内容之一。
学生需要掌握一种或多种编程语言,如C、C++、Java等,以及编程语言的语法、数据类型、控制语句、函数等基本概念。
在课程设计中,学生可以选择一个合适的编程语言,完成一个小型的编程项目。
例如,学生可以设计一个简单的计算器程序,实现加减乘除等基本运算功能。
通过编程项目的实践,学生可以加深对编程语言的理解和掌握,提高编程能力。
三、算法和数据结构算法和数据结构是计算机控制技术中非常重要的概念和技能,也是课程设计的重要内容之一。
学生需要掌握常见的算法和数据结构,如排序算法、查找算法、链表、栈、队列等等。
在课程设计中,学生可以选择一个算法或数据结构,完成一个小型的程序设计项目。
例如,学生可以设计一个排序算法,实现对一组数据的排序。
基于单片机实现的电子密码锁一:电子密码锁的特点电子密码锁是一种通过密码输入来控制电路或是芯片工作,从而控制机械开关的闭合,完成开锁、闭锁任务的电子产品。
它的种类很多,有简易的电路产品,也有基于芯片的性价比较高的产品。
现在应用较广的电子密码锁是以芯片为核心,通过编程来实现的。
其性能和安全性已大大超过了机械锁,主要特点如下: 1.保密性好,编码量多,远远大于弹子锁。
随机开锁成功率几乎为零。
2.密码可变。
用户可以经常更改密码,防止密码被盗,同时也可。
3.以避免因人员的更替而使锁的密级下降。
4.误码输入保护。
当输入密码多次错误时,报警系统自动启动,防止试探密码。
二.设计目标本次设计使用ATMEL公司的AT89C51实现一基于单片机的电子密码锁的设计,其主要具有如下功能:1.设置6位密码,密码通过键盘输入,若密码正确,则将锁打开。
2.密码可以由用户自己修改设定(只支持6位密码),锁打开后才能修改密码。
修改密3.码之前必须再次输入旧密码,在输入新密码。
4.报警、锁定键盘功能。
密码输入错误数码显示器会出现错误提示,若密码输入错误次数超过3次,蜂鸣器报警并且锁定键盘。
三.设计的具体体现1.系统概述电子密码锁的设计主要由三部分组成:4×4矩阵键盘接口电路、密码锁的控制电路、输出八段显示电路。
另外系统还有LED 提示灯,报警蜂鸣器等。
密码锁设计的关键问题1.密码输入功能:按下一个数字键,一个“-”就显示在最右边的数码管上,同时将先前输入的所有“-”向左移动一位。
2.密码清除功能:当按下清除键时,清除前面输入的最后一位值,并清对应显示。
3.密码更改功能:将输入的值作为新的密码。
4.开锁功能:当按下开锁键,系统将输入与密码进行检查核对,如果正确锁打开,否则不打开。
系统结构图一系统组成如图二所示系统主要由AT89C51(51系列)、六位位数码管、蜂鸣器、LED、4×4矩阵键盘、复位电路等组成。
系统可行性分析系统工作原理分析:使用AT59C51单片机、4×4矩阵键盘、LED、蜂鸣器等。
计算机控制系统课程设计计算机控制系统课程设计是计算机科学与技术专业中的一门重要课程,其主要目的是培养学生的计算机控制系统设计能力。
本文将从计算机控制系统的概念、课程设计的目的、设计流程、设计要点等方面进行阐述,帮助读者更好地理解和掌握这门课程。
一、计算机控制系统概念计算机控制系统是指采用计算机技术实现对物理系统、生产过程等进行控制的系统。
它是现代工业自动化的重要组成部分,能够提高生产效率、质量和安全性。
计算机控制系统包括硬件和软件两个方面,硬件部分包括传感器、执行器、控制器等,软件部分包括控制算法、编程语言等。
二、课程设计目的计算机控制系统课程设计的主要目的是培养学生的计算机控制系统设计能力。
通过课程设计,学生能够掌握计算机控制系统的基本原理和设计方法,熟练掌握计算机控制系统的软硬件环境,能够设计出符合实际应用的计算机控制系统。
三、设计流程计算机控制系统课程设计的设计流程一般包括以下几个步骤:1.需求分析:明确设计的目标和需求,确定系统的功能和性能指标。
2.系统设计:根据需求分析结果,确定系统的结构和组成部分,设计控制算法和控制策略,选择硬件和软件平台。
3.软件设计:编写程序代码,实现控制算法和控制策略,进行软件测试和调试。
4.硬件设计:选择传感器、执行器等硬件设备,进行电路设计和制作,进行硬件测试和调试。
5.系统集成:将软件和硬件部分进行集成,进行系统测试和调试。
6.系统应用:将设计的计算机控制系统应用于实际场景,进行实际测试和应用。
四、设计要点1.需求分析要充分:在需求分析阶段,要充分考虑实际应用场景的需求,确定系统的功能和性能指标,尽量避免遗漏或不准确的需求。
2.系统设计要合理:在系统设计阶段,要合理选择硬件和软件平台,设计控制算法和控制策略,确保系统的可靠性和稳定性。
3.软件设计要规范:在软件设计阶段,要编写规范的程序代码,注意程序的可读性和可维护性,进行软件测试和调试,确保软件的正确性和稳定性。
目录1、设计目的及要求 (2)1.1 设计目的及意义 (2)1.2 设计要求 (2)2、工作原理及元器件选择 (2)2.1 单片机简介 (2)2.2.1 引脚简介 (3)2.3 A/D转换装置 (6)2.3.1 A/D转换基本原理 (6)2.3.2 A/D转换器的主要技术参数 (6)2.3.3 ADC0809内部构造 (7)2.3.4 ADC0809引脚连线 (9)2.4 D/A转换装置 (9)2.4.1 D/A转换基本原理 (9)2.4.2 D/A转换器的主要性能指标 (10)2.4.3 DAC0832内部构造 (11)2.4.4 DAC0832的工作方式 (12)2.4.5 DAC0832的输出方式 (13)2.5 锁存器 (14)2.5.1 74LS373性能特点 (15)2.6 分频器 (15)2.7 其它电路 (16)2.7.1报警显示电路 (16)2.7.2 看门狗电路 (17)2.7.3 扩展电路 (18)2.7.4 上位机通讯电路 (19)2.7.5 LED显示电路 (20)3、系统工作过程 (21)3.1 ADC0809工作过程 (21)3.2 DAC0832工作过程 (21)4、元器件清单 (22)5、心得体会 (22)6、参考文献 (22)7、工作日记 (22)1、设计目的及要求1.1 设计目的及意义本课程的课程设计的目的在于加深对计算机控制技术理论知识的理解和对这些理论的实际应用能力,提高对实际问题的分析和解决能力,以达到理论学习的目的,并培养学生应用计算机辅助设计和撰写设计说明书的能力,加深对控制系统理解,将所学的知识灵活穿插并运用起来。
1.2 设计要求设计一个基于单片机具有A/D,D/A功能的信号测控装置,要求能够接入典型传感器信号,输入标准电压/电流,抗干扰,通用,安全,性价比高。
2、工作原理及元器件选择2.1 单片机简介在单片机应用系统中,被测量的温度、压力、流量、速度等非电物理量,需要经传感器先转换成连续变化的模拟电信号(电压或电流),这些模拟电信号必须转换成数字量后才能在单片机中用应用软件进行处理。
我们通常所讲的“单片机”又称微控制器,它并不是完成某一个逻辑功能的芯片,而是把中央处理器(CPU)、随机存取存储器(RAM)、只读存储器(ROM)、输入/输出设备等系统集成到一块电路芯片中。
技术在进步,现在某些型号的单片机芯片中也集成了A/D——Analog to Digital Conversion(模拟-字转换),D/A——Digital to Analog Conversion(数字-模拟转换)等功能模块。
简单的讲:这块芯片就成了一台计算机。
它具有体积小、重量轻、价格低廉的特点。
目前用的较多是Intel MCS-51 系列单片机,它有三个版本:8031、8051、8751(8位机)。
本设计中我采用的是89C51单片机。
89C51单片机芯片采用40引脚双列直插封装(DIP)形式,引脚如图1所示。
图1- 89C51引脚图2.2.1 引脚简介⑴主电源和时钟振荡电路引脚Vcc(40引脚):运行和程序校验时接+5V电源。
Vss(20引脚):电源地。
XTAL1(19引脚):接外部晶振的一个引脚。
该引脚内部是一个反相放大器的输入端。
这个反相放大器构成了片内振荡器。
如果采用外部晶体振荡器时,此引脚应接地。
XTAL2(18引脚):接外部晶振的另一端,在该引脚内部接至内部反相放大器的输出端。
若采用外部时钟振荡器时,该引脚接收时钟振荡器的信号,即把此信号直接接到内部时钟发生器的输入端。
⑵输入输出I/O引脚共4个8位的并行I/O口,32根I/O线。
P0.0-P0.7(32-39引脚):统称为P0口。
在不接片外存储器与不扩展I/O 口时,可作为准双向输入/输出口。
在接有片外存储器或扩展I/O口时,P0口分时复用为低8位地址总线和双向数据总线。
P1.0-P1.7(1-8引脚):统称为P1口。
可作为准双向I/O口使用。
对于52子系列,P1.0与P1.1还有第二功能:P1.0可用作定时器/计数器2的计数脉冲输入端T2,P1.1可用作定时器/计数器2的外部控制端T2EX。
P2.0-P2.7(21-28引脚):统称为P2口。
一般可作为准双向I/O口使用;在接有片外存储器或扩展I/O口且寻址范围超过256字节时,P2口用作高8位地址总线。
P3.0-P3.7(10-17引脚):统称为P3口。
除作为准双向I/O口使用外,还可以将每一位用于第二功能,而且P3口的每一条引脚均可以独立定义为第一功能的输入输出或第三功能。
P3口的第二功能如表1所示。
表1 P3口第二功能RST/(9引脚):RST(RESET)是复位信号的输入端,高电平有效。
当VPD单片机运行时,在此引脚加上持续时间大于两个机器周期(24个时钟振荡周期)的高电平时,就可以完成复位操作。
在此单片机正常工作时,此引脚应为≤0.5V 低电平。
VPD为本引脚的第二功能,即备用电源输入端。
当主电源Vcc发生故障,降低到某一规定值的低电平时,将+5V电源自动接入RST端,为内部RAM提供备用电源,以保证片内RAM中信息不丢失,从而使单片机在复位后能继续正常运行。
ALE/(30引脚):ALE引脚输出为地址锁存允许信号,当单片机上电PROG正常工作后,ALE引脚不断输出正脉冲信号。
当单片机访问外部存储器时,ALE 输出信号的负跳沿用于单片机发出的低8位地址经外部锁存器锁存控制信号。
即使不访问外部锁存器,ALE端仍有正脉冲信号输出,此频率为时钟振荡器频率的1/6。
如果想初步判断单片机芯片的好坏,可用示波器查看ALE 端是否有正脉冲信号输出。
如果有脉冲信号输出,则单片机基本上是好的。
PROG 为本引脚的第二功能。
在对片内EPROM 型单片机编程写入时,此引脚作为编程脉冲输入端。
PSEN (29引脚):访问外部程序存储器选通信号,低电平有效。
在访问外部程序存储器读取指令码时,每个机器周期产生2次PSEN 信号。
在执行片内程序存储器取指令时,不产生PSEN 信号;在访问外部数据存储器时,亦不产生PSEN 信号。
PP V EA /:EA 为内外程序存储器选择控制端。
当EA 引脚为高电平时,单片机访问片内程序存储器,但在PC (程序计数器)值超过0FFFH 时,即超出片内程序存储器的4KB 地址范围时,将自动转向执行外部程序存储器内的程序。
当EA 引脚为低电平时,单片机则只访问外部程序存储器,不论是否有内部存储器。
图2- 89C51最小系统2.3 A/D转换装置2.3.1 A/D转换基本原理单片机在日常生活中用得越来越多,其集成度也越来越高,目前拥有多种单片机都集成有A/D转换功能,如PIC,AVR,SUNPLUS,SH等。
处理器的位数从4位到32位或更高,转换精度从6位,8位,10位或更高。
单片机内集成的A/D转换,一般都有相应的特殊功能寄存器来设置A/D的使能标志,参考电压,转换频率,通道选择,A/D输入口的属性(模拟量输入还是普通的I/O口),启动,停止控制等。
有了这些寄存器,使得我们控制单片机的模拟量采集变得非常方便。
A/D转换的基本原理是:将参考电平按最大的转换值量化,再利用输入模拟电平与参考电平的比例来求得输入电平的测量值(V测=V参*(AD量化值/AD转换的最大值))。
有些MCU A/D转换的参考电平可以选择由一个外部引脚输入,这样使得用户可以对A/D转换进行更好的控制。
值得注意的一点就是A/D转换的输入电平必须比参考电平低或相等,不然测试的结果就会有很大的偏差。
下面以参考电平为5V,转换的精度为8位为例来说明如何取得实际的测量值是多少。
如果AD量化值为128,则V测= 5*128/256=2.5V。
因为V测=V参*(AD量化值/AD转换的最大值)=AD量化值*(V参/AD转换的最大值),而针对具体的硬件电路,“V参/AD转化的最大值”是一个固定的系数。
而这个系数,就相当于测试的精度了。
对于10位的A/D,5V的参考电压的测试精度约5毫伏,而用2.048伏的参考电压,精度就可以达到2毫伏。
当然测试的电压范围相应的也减小了。
我曾经就用这种减小测量范围来提高精度,使用PIC16F76做A/D测量,使得正负误差不超过5毫伏的高精度测试电源。
当误差超过5毫伏时,电路发出报警声,提示操作员,重新调解电压到规定范围内。
2.3.2 A/D转换器的主要技术参数①分辨率分辨率指输出数字量的位数,常用的有 8位、10位、12位、14位等。
一般地,位数越多,价格越贵。
分辨率表示的是转换器对微小输入量变化敏感程度。
例如:8位 ADC 的分辨率是 8位,数字量变换范围是 0~ 255,当输入电压满刻度为 5 V 时,转换电路对输入模拟电压的分辨能力为5 V/255≈19.6 mV。
②转换精度转换精度是指对应于输入的模拟电压得到的数字量与应得到的理想数字量之间的差值。
通常用数字量的最低有效位(LSB)来表示。
③转换时间转换时间指完成一次 A /D 转换所需要的时间,一般为几个至几百微秒。
④线性度模拟电压输入与 A /D 转换后得到的数字量成线性增加的程度。
本设计采用的是ADC0809是 NSC公司生产的 CMOS逐次比较式 A /D 转换器。
2.3.3 ADC0809内部构造ADC0809的内部结构框图如图3所示。
通过引脚 IN0~ IN7 可输入 8路模拟电压,但每次只能转换一路,其通道号由地址信号 ADDA、ADDB、ADDC 译码后选定,如表 10- 4所示,片内有地址锁存和译码器。
转换结果送入三态输出锁存缓冲器,当输出允许信号 OE 有效时才输出到数据总线上。
图3-ADC0809的内部结构ADC0809引脚信号及功能如下所示。
ADC0809为28引脚。
其主要引脚信号如下:图4-ADC0809引脚图①ST为启动模/数转换引脚,当该引脚收到高电平时,开始启动A/D转换。
②EOC为模/数转换结束输出引脚,转换结束时,该引脚输出高电平。
在启动 A/D转换后,可以通过对该引脚状态查询(读入)得知模/数转换是否完成③OE为输出允许控制,该引脚用于控制选通三态门。
A/D转换完成得到的数字量存在芯片内。
当OE=1时,三态门打开,A/D转换后得到的数字量才可通过三态门到达数据总线,进而被读入CPU。
④CLK为外加时钟输入引脚。
其频率为50~800kHz,使用时常接500~600Kh⑤ALE为模拟通道锁存信号。
当此引脚由低电平到高电平跳变时,将加到 ADDC、ADDB、ADDA引脚的数据锁存并选通相应的模拟通道。
⑥ADDA、ADDB、ADDC 模拟通道选择端。
2.3.4 ADC0809引脚连线图5- ADC0809接线图2.4 D/A转换装置2.4.1 D/A转换基本原理D/A 转换有多种方法,如权电阻网络法、T形电阻网络法和开关树法,但最常见的是 T形电阻网络法。
