实验四 直联路由

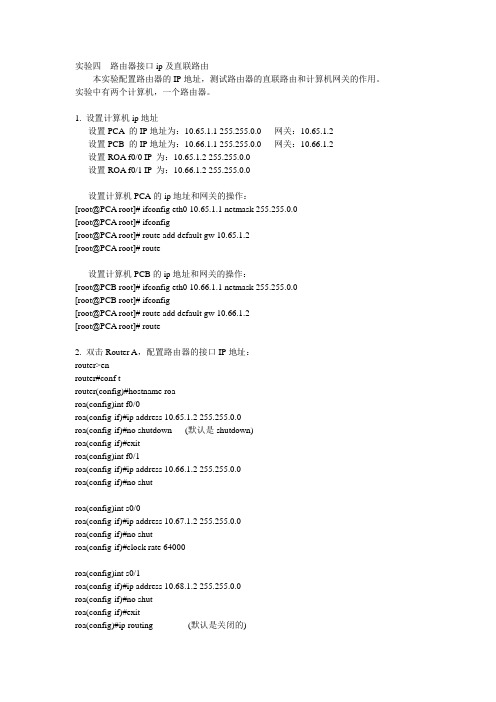

实验四路由器接口ip及直联路由本实验配置路由器的IP地址，测试路由器的直联路由和计算机网关的作用。

实验中有两个计算机，一个路由器。

1. 设置计算机ip地址设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作：[root@PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]# ifconfig[root@PCA root]# route add default gw 10.65.1.2[root@PCA root]# route设置计算机PCB的ip地址和网关的操作：[root@PCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root@PCB root]# ifconfig[root@PCA root]# route add default gw 10.66.1.2[root@PCA root]# route2. 双击Router A，配置路由器的接口IP地址：router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config)int s0/0roa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000roa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing (默认是关闭的)3．检查网络联通情况[root@PCA root]# ping 10.65.1.2 (通) (ping自己的网关) [root@PCA root]# ping 10.66.1.2 (通) (ping f0/1)[root@PCA root]# ping 10.66.1.1 (通) (ping PCB)[root@PCA root]# ping 10.67.1.2 (不通) (端口空时down) [root@PCA root]# ping 10.68.1.2 (不通) (端口空时down)[root@PCB root]# ping 10.66.1.2 (通) (ping自己的网关) [root@PCB root]# ping 10.65.1.2 (通) (ping f0/0)[root@PCB root]# ping 10.65.1.1 (通) (ping PCA)[root@PCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down) [root@PCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验：(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdownroa(config-if)#endroa#ping 10.65.1.2 (不通，端口down掉)roa#show int f0/0 (f0/0 is down，line proto is down) [root@PCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#endroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up，line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down，line proto is down)roa#sh int s0/1 (s0/1 is down，line proto is down)serial口当没有连线时???(2) 关闭路由器的路由roa#conf troa(config)#no ip routing[root@PCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[root@PCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[root@PCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[root@PCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口，但不能ping通下面的计算机，因为no ip routing后不具备转发的功能了。

实验五路由器接口ip及直联路由实验目的：本实验配置路由器的IP地址，测试路由器的直联路由和计算机网关的作用。

实验器材：实验中有两个计算机，一个路由器。

1. 设置计算机ip地址设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作：[root@PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]# ifconfig[root@PCA root]# route add default gw 10.65.1.2[root@PCA root]# route设置计算机PCB的ip地址和网关的操作：[root@PCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root@PCB root]# ifconfig[root@PCA root]# route add default gw 10.66.1.2[root@PCA root]# route2. 双击Router A，配置路由器的接口IP地址：router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000 ；时钟频率，用于路由的互联，否则无法启动：no shutroa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing ；(默认是关闭的)启动路由转发，否则无法通过路由ping通3．检查网络联通情况[root@PCA root]# ping 10.65.1.2 (通) (ping自己的网关)[root@PCA root]# ping 10.66.1.2 (通) (ping f0/1)[root@PCA root]# ping 10.66.1.1 (通) (ping PCB)[root@PCA root]# ping 10.67.1.2 (不通) (端口空时down)[root@PCA root]# ping 10.68.1.2 (不通) (端口空时down)[root@PCB root]# ping 10.66.1.2 (通) (ping自己的网关)[root@PCB root]# ping 10.65.1.2 (通) (ping f0/0)[root@PCB root]# ping 10.65.1.1 (通) (ping PCA)[root@PCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down)[root@PCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验：(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdown ；关闭端口roa(config-if)#endroa#ping 10.65.1.2 (不通，端口down掉)roa#show int f0/0 (f0/0 is down，line protol is down)[root@PCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up，line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down，line proto is down)roa#sh int s0/1 (s0/1 is down，line proto is down)serial口当没有连线时???(2) 关闭路由器的路由roa#conf troa(config)#no ip routing ；关闭路由转发[root@PCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[root@PCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[root@PCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[root@PCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口，但不能ping通下面的计算机，因为no ip routing后不具备转发的功能了。

实验四路由器配置方式及基本命令的熟悉一、实验内容与要求l、认识路由器的配置方式；2、按照给出的参考拓扑图构建逻辑拓扑图；3、按照给出的配里参数表配置各个设备；4、练习路由器的一些基本命令，获得路由器的基本使用能力。

二、实验设备或仪器PC机四台，CISCO路由器2620XM两台，反转线一根，串行线缆一对，HUB两台，直通线六根，Cisco Packet Tracer5.3（根据现有教学设备进行实验）三、实验原理路由器是计算机网络的桥梁，是连接网络的主要设备。

通过它不仅可以连通不同的网络，选择数据传送的路经，还能阻隔非法访问等。

对CISCO路由器进行配置的一个方法是通过控制台将PC机的串口直接通过反转线与路由器控制合端口(Console端口)相连，在PC 机上运行终端仿真软件，与路由器进行通信，完成路由器的配置。

另一个方法是通过虚拟终端远程登录（Telnet）路由器，这种方式要求路由器已有一些基本的配置，即至少有一个端口（如Ethernet口）有效连接网络并可用IP协议通信，这样就可通过运行Telnet程序的计算机作为路由器的虚拟终端远程登录路由器，完成路由器的配置。

在使用路由器操作系统（CISCO ISO）时，首先需要熟悉路由器的不同的配置模式和每种模式下的基本命令。

这是各种路由器功能配置的基础。

四、实验内容与步骤实验参考拓扑图（图2.1）和参考配置参数表（表2.1）如下：图2.1 实验参考拓扑图表2.1 配置参数表1、路由器的配置1.1构建本地配置环境（通过Console口配置）用带有超级终端程序的PC机连接到路由器作为控制台。

通过路由器的Console口配置路由器。

配置过程步骤如下：ⅰ、建立本地配置环境；将反转线一端通过DB-9适配器连接到PC机的串口（COM口），另一端链接路由器的Console口。

ⅱ、检查PC是否已安装“超级终端”（Hyper Terminal）组件，若“附件”中无，可由“添加/删除程序”的方式添加之。

实验四直联路由
实验步骤：
（1）添加1台华为2621路由器，添加2台PC
（2）连接PC1至路由器1的E0端口，连接PC2至路由器1的E1端口。

（3）打开PC1的配置界面，配置其IP地址为10.65.1.1(掩码255.255.255.0);
打开PC2的配置界面，配置其IP地址为10.66.1.1(掩码255.255.255.0)。

（4）打开路由器1的配置界面，配置其E0口IP地址为10.65.1.2,配置其E1口IP地址为10.66.1.2，打开路由开关。

（5）在PC1上分别PING测试10.65.1.2和10.66.1.2。

注明：
ping 10.65.1.2 (通，没有网关只能ping直连的口)
ping 10.66.1.2 (不通，PCA 没有设置网关)
（6）配置PC1的网关10.65.1.2。

（7）在PC1上分别PING测试10.66.1.2和10.66.1.1。

注明：
ping 10.66.1.2 (通，PCA设置了网关)
ping 10.66.1.1 (不通，PCB 没有设置网关)
（8）配置PC2的网关10.66.1.2。

（9）在PC1上分别PING测试10.66.1.2和10.66.1.1。

（10）去掉PC2与路由器1的连线，在PC1上PING测试10.66.1.2。

注明：
ping 10.66.1.2不通(没有接线端口会自动down掉)
（11）再连接PC2与路由器1的联系，在PC1上PING测试10.66.1.2。

（通）。

实验四计算机交换机基本配置一、实验目的了解计算机交换机基本配置了解常用的配置命令二、华为模拟器HW-RouteSim介绍Hw-routesim 是华为系列设备的模拟器，采用图形工作视窗，网络拓扑结构清晰明了，直接单击即可进入配置命令状态，使用简单，包括路由器，交换机，计算机等设备的基本配置方法。

三、常用的配置1）PC机的配置login:root #默认登陆用户名password:linux #默认登陆密码[rootPCA root]#ifconfig eth0 192.168.221.2 netmask 255.255.0.0 #为pc机配置IP[rootPCA root]#route add default gw 192.168.221.1 #给PC机配置网关2）交换机的配置<Quidway>system[Quidway]sysname switch #交换机命名[switch]super password simple 111 #设置特权密码[switch]vlan 2[switch-vlan2]port ethernet0/2 #单个端口添加到VLAN[switch-vlan2]port e0/4 to et0/6 #集体添加端口[switch]interface vlan 1[switch-Vlan-interface1]ip address 10.65.1.8 255.255.0.0 #给VLAN 配置IP地址3）路由器基本配置<Quidwqy>system[Quidway]sysname router #路由器命名[router]super password simple 111 #设置特权密码[router]interface ethernet0/0[router-Ethernet0/0]ip addr 192.168.221.1 255.255.255.0 #为端口e0/0配置IP地址[router-Ethernet0/0]undo shutdown #激活端口四、实验拓扑五、实验过程1）配置交换机，设置vlan<Quidway>systempassword:[Quidway]sysname S3026 ;交换机命名[S3026]super password 111 ;设置特权密码[S3026]user-interface vty 0 4[S3026-ui-vty0-4]authentication-mode password[S3026-ui-vty0-4]set authentication-mode password simple 222[S3026-ui-vty0-4]user privilege level 3[S3026-ui-vty0-4]quit[S3026]quit<S3026>syspassword:111[S3026]display currect-config[S3026]dis curr[S3026]vlan 2[S3026-vlan2]port ethernet0/2[S3026-vlan2]port e0/4 to et0/6[S3026-vlan2]quit[S3026]dis vlan[S3026]int e0/3[S3026-Ethernet1]port access vlan 2[S3026-Ethernet1]quit[S3026]dis vlan[S3026]dis curr[S3026]interface vlan 1[S3026-Vlan-interface1]ip address 10.65.1.8 255.255.0.0[S3026-Vlan-interface1]quit[S3026]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2[S3026]ip default-gateway 10.65.1.2[S3026]dis curr[S3026]save2）配置Host Alogin:rootpassword:linux[rootPCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0[rootPCA root]#ifconfig[rootPCA root]#route add default gw 10.65.1.2[rootPCA root]#route3）测试与vlan的连通性[rootPCA root]#ping 10.65.1.8[rootPCA root]#telnet 10.65.1.84）配置Host B 将B加入到同一个虚拟局域网中，设置ip，网关，使得Host A 和Host B能够相互ping通六、实验报告1）将上述操作过程截图，主要是显示ping，telnet成功的图示2）保存为word文件发送到Jsyangw3gmail.文件名格式为：学号_名字_班级_作业4七、命令参考交换机命令~~~~~~~~~~[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface ethernet 0/1 进入接口视图[Quidway]interface vlan x 进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 静态路由＝网关[Quidway]user-interface vty 0 4[S3026-ui-vty0-4]authentication-mode password[S3026-ui-vty0-4]set authentication-mode password simple 222[S3026-ui-vty0-4]user privilege level 3[Quidway-Ethernet0/1]duplex {half|full|auto} 配置端口双工工作状态[Quidway-Ethernet0/1]speed {10|100|auto} 配置端口工作速率[Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} 配置端口MDI/MDIX状态平接或扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} 设置接口工作模式[Quidway-Ethernet0/1]shutdown 关闭/重起接口[Quidway-Ethernet0/2]quit 退出系统视图[Quidway]vlan 3 创建/删除一个VLAN/进入VLAN 模式[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 在当前VLAN增加/删除以太网接口[Quidway-Ethernet0/2]port access vlan 3 将当前接口加入到指定VLAN[Quidway-Ethernet0/2]port trunk permit vlan {ID|All} 设trunk允许的VLAN [Quidway-Ethernet0/2]port trunk pvid vlan 3 设置trunk端口的PVID[Quidway]monitor-port <interface_type interface_num> 指定和清除镜像端口[Quidway]port mirror <interface_type interface_num> 指定和清除被镜像端口[Quidway]port mirror int_list observing-port int_type int_num 指定镜像和被镜像[Quidway]description string 指定VLAN描述字符[Quidway]description 删除VLAN描述字符[Quidway]display vlan [vlan_id] 查看VLAN设置[Quidway]stp {enable|disable} 开启/关闭生成树,默认关闭[Quidway]stp priority 4096 设置交换机的优先级[Quidway]stp root {primary|secondary} 设置交换机为根或根的备份[Quidway-Ethernet0/1]stp cost 200 设置交换机端口的花费[SwitchA-vlanx]isolate-user-vlan enable 设置主vlan[SwitchA]Isolate-user-vlan <x> secondary <list> 设置主vlan包括的子vlan[Quidway-Ethernet0/2]port hybrid pvid vlan <id> 设置vlan的pvid[Quidway-Ethernet0/2]port hybrid pvid 删除vlan的pvid[Quidway-Ethernet0/2]port hybrid vlan vlan_id_list untagged 设置无标识的vlan如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。

实验四 RIP路由配置要使互联网络中的每个网络之间能够相互通信，可以使用静态的方式添加和管理路由表，也可以采用动态的方式添加和管理路由表。

本实验学习怎样使用动态路由协议维护和管理路由表，使互联网络能够相互通信。

1．实验目的1）了解动态路由协议；2）理解动态路由协议是怎样维护和管理路由表；3）学习动态路由协议RIP；4）学习RIP的配置方法；5）学会验证RIP路由配置的方法；6）检查网络之间的连通性。

2．实验环境计算机、若干台路由器组成的互联网络或Boson Netsim 6.0路由器、交换机模拟器软件3.实验要求与说明在实验图4-1所示的网络拓扑图中，给每台路由器添加动态路由协议RIP，使每个互联网之间都能够相互通信。

验证RIP的配置，并检查各个网络之间是否能够相互通信。

通过实验，加深对动态路由协议的理解。

实验图4-14．实验步骤(1) 按照实验图4-1所示的网络拓扑图连接网络设备（或在Boson Netsim 中调入网络拓扑图）。

(2) 给每个路由器设置适当的主机名及其他一些基本参数，并给每个路由器和PC机的接口设置如下表所示的IP地址，子网掩码全部为255.255.255.0。

注意，在这里由于路由器之间都是通过Serial接口进行连接的，每一对连接之间，必然有一台路由器充当DCE的角色，要给它设置时钟频率。

我们可以用show controllers命令检查接口是DTE还是DCE。

对充当DCE 的接口设置时钟频率。

(3) 检查路由器两两之间的连通性，如果没有问题，继续进行下面的实验。

(4) 给Router1添加RIP路由协议，并通告相应的网络。

Router1#config tRouter1(config)#router ripRouter1(config-router)#network 10.0.0.0Router1(config-router)#network 172.16.0.0Router1(config-router)#(5) 给Router2添加RIP路由协议，并通告相应的网络。
