第3章 直 流 变 换 器直流变换器，即直流-直流变换器，是将一种直流电源变换为另一种具有不同输出特性的直流电源。
直流变换是为解决系统效率，特别是大功率系统的效率而提出的解决方案。
它是一种将直流电能变换成负载所需的电压或电流可控的直流电能的电力电子装置。
它通过对电力电子器件的快速通、断控制而把恒定直流电压斩成一系列的脉冲电压，通过控制比的变化来改变这一脉冲序列的脉冲宽度，以实现输出电压平均值的调节，再经输出滤波器滤波，在被控负载上得到电压或电流可控的直流电能。
直流变换器按照电路拓扑可以分为基本的不带隔离变压器的直流变换器和带隔离变压器的直流变换器两大类。
基本的直流变换器是通过开关管，再经电容、电感等储能滤波元件将输入的直流电压变换为符合负载要求的直流电压或电流。
这种变换器适用于输入输出电压等级相差不大，且不要求电气隔离的应用场合。
基本的直流变换器有多种电路接线形式，根据其电路结构及功能分类，本章将讨论以下四种基本类型：（1）Buck 直流变换器；（2）Boost 直流变换器；（3）Buck-Boost 直流变换器；（4）Boost-Buck 直流变换器。
其中，（1）、（2）两种是直流变换器最基本的结构；（3）、（4）是前两种基本结构的组合形式。
本章将详细分析上述四种变换器的基本原理和稳态工作特性，分析过程中，为便于理解把变换器中的功率器件看作理想开关，并且对电路中电感和电容的损耗忽略不计。
此外还假定变换器的直流输入电源为理想的恒压电压源。
直流变换器输出端所带负载常用一等效电阻来表示。
而在直流电机驱动中，电机负载可表示为直流电压与绕组电阻和电感的串联等效电路。
3.1 基本直流变换器3.1.1 Buck 直流变换器Buck 变换器（又称作降压变换器）就是将直流输入电压变换成相对低的平均直流输出电压。
它的特点是输出电压比输入的电压低，但输出电流比输入电流高。
它主要用于直流稳压电源中，在这些应用场合，变换器的输出电压可根据输入电压和负载阻抗进行调节。
哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题4（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（40分，每空1分）1.晶闸管的基本工作特性可概括为：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。
2.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。
选用时，一般取额定电压为正常工作时晶闸管所承受峰值电压2～3倍。
3.使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说，通常I L约为I H的称为2～4倍。
4.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
5. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10 s左右。
高频晶闸管的不足在于其电压和电流定额不易做高。
6.双向晶闸管晶闸管可认为是一对反并联联接的普通晶闸管的集成。
7.逆导晶闸管是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。
8. 光控晶闸管又称光触发晶闸管，是利用一定波长的光照信号触发导通的晶闸管。
光触发保证了主电路与控制电路之间的绝缘，且可避免电磁干扰的影响。

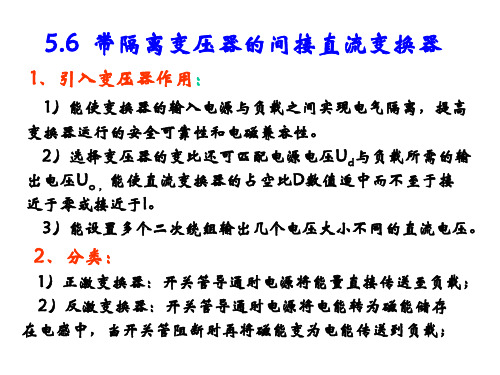

9.带隔离变压器的DC-DC变换器的基本类型包括单端正激变换器和单端反激变换器，其中单端是指变压器磁通单方向变化。
10.正激变换器是指在开关管开通时电源将能量直接传送给负载。
11.反激变换器是指在开关管开通时电源将电能转为磁能储存在电感（变压器）中，当开关管关断时再将磁能变为电能传送到负载。
12.三相电压型逆变电路中，180度导电角的控制方式下，每个桥臂的导电角度为180˚，各相开始导电的角度依次相差120˚，在任一时刻，有3个桥臂导通。
