天正ID号

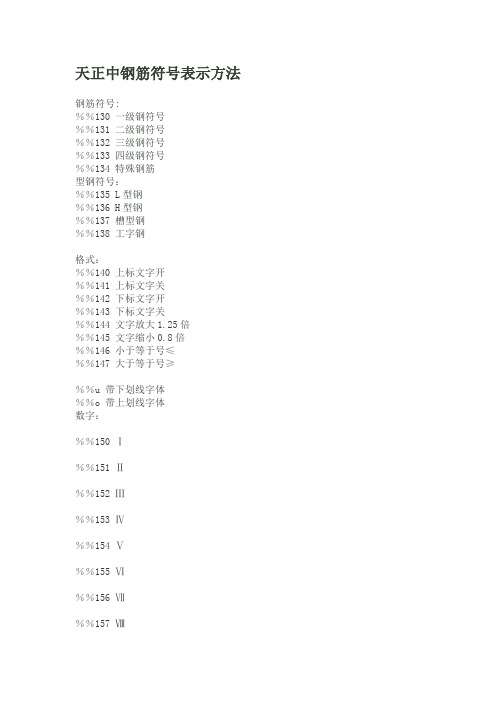

天正中钢筋符号表示方法
钢筋符号:
％％130 一级钢符号
％％131 二级钢符号
％％132 三级钢符号
％％133 四级钢符号
％％134 特殊钢筋
型钢符号：
％％135 L型钢
％％136 H型钢
％％137 槽型钢
％％138 工字钢
格式：
％％140 上标文字开
％％141 上标文字关
％％142 下标文字开
％％143 下标文字关
％％144 文字放大1.25倍
％％145 文字缩小0.8倍
％％146 小于等于号≤
％％147 大于等于号≥
％％u 带下划线字体
％％o 带上划线字体
数字：
％％150 Ⅰ
％％151 Ⅱ
％％152 Ⅲ
％％153 Ⅳ
％％154 Ⅴ
％％155 Ⅵ
％％156 Ⅶ
％％157 Ⅷ
％％158 Ⅸ
％％159 Ⅹ
常用
％％p 正负号±
％％c 直径符号
％％d 度数
复杂
％％200 圆中有一个字符的特殊文字的开始，如① ％％201 圆中有一个字符的特殊文字的结束
％％202 圆中有二个字符的特殊文字的开始
％％203 圆中有二个字符的特殊文字的结束
％％204 圆中有三个字符的特殊文字的开始
％％205 圆中有三个字符的特殊文字的结束。

天正命令大全轴网菜单重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制单轴变号DZBH 只改变图中单根轴线的编号绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网两点轴标LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网QSZW 在已有墙中按墙基线生成定位轴线删除轴号SQZH 在已有轴网上删除轴号, 其余轴号自动重排添补轴号TBZH 在已有轴号基础上，关联增加新轴号添加径轴TJJZ 在已有圆弧轴网上添加新的径向轴线，并插入轴号添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网逐点轴标ZDZB 逐个选择轴线，标注不相关的多个轴号轴线裁剪ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型ZGXX 切换轴线的线型墙体菜单边线对齐BXDQ 墙基线不变, 墙线偏移到过给定点单线变墙DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界改墙厚GQH 批量改墙厚: 墙基线不变,墙线一律改为居中改外墙高GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略改外墙厚GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行绘制墙体HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层JBWC 在墙线一侧添加保温层或撤销保温层加亮外墙JLWQ 亮显已经识别过的外墙矩形立面JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形净距偏移JJPY 按墙体净距离偏移平行生成新墙体平行生线PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示墙端封口QDFK 打开和闭合墙端出头的封口线墙体造型QTZX 构造平面形状局部凸出的墙体，附加在墙上形成一体识别内外SBNW 自动识别内外墙, 适用于一般情况修墙角XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面指定内墙ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况指定外墙ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位BHFW 把用户移动过的门窗编号恢复到默认位置带形窗DXC 在一段或连续墙段上插入等高窗窗棂展开CLZK 把窗立面展开到WCS ，以便进行窗棂划分窗棂映射CLYS 把WCS 上的窗棂划分映射回立面窗门窗套JMCT 在门窗四周添加或删除门窗套加装饰套JZST 给门窗添加三维装饰门窗套线门口线JMKX 给门添加或删除属于门对象的门口线门窗MC 在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等) 门窗表MCB 统计本图中使用的门窗参数, 检查后生成门窗表门窗编号MCBH 选择门窗，可自动生成或修改已有门窗的编号门窗检查MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型MCYX 选择已有门窗作为新门窗改绘的原型，并构造门窗制作的环境门窗入库MCRK 把用户定义的门窗块加入二维门窗库门窗总表MCZB 统计本工程中多个平面图使用的门窗参数, 检查后生成门窗总表内外翻转NWFZ 批量内外翻转已画在图中的门窗异形洞YXD 在立面显示状态, 按给定的闭合pline 轮廓线生成任意深度的洞口转角窗ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗ZHC 选取多个门窗生成统一编号的组合门窗左右翻转ZYFZ 批量左右翻转已画在图中的门窗房间屋顶标准坡顶BZPD可建立多种三维屋顶，在双坡与单坡屋顶中同时可以生成山墙，与下部墙体连接布置隔板BZGB选择已经插入的洁具，布置小便池隔板布置隔断BZGD选择已经插入的洁具，布置卫生间隔断布置洁具BZJJ在厨房或厕所中布置厨具或卫生洁具查询面积CXMJ查询房间面积，并可以以单行文字的方式标注在图上加老虎窗JLHC在三维屋顶生成多种老虎窗形式加雨水管JYSG 在屋顶平面图中绘制雨水管加踢脚线JTJX对房间添加或删除三维踢脚线面积累加MJLJ对选取的一组数值型文字进行求和奇数分格JSFG用于绘制按奇数分格的地面或吊顶平面偶数分格OSFG用于绘制按偶数分格的地面或吊顶平面任意坡顶RYPD由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度搜索房间SSFJ创建或更新已有的房间与建筑面积对象，然后对象编辑标注房间搜屋顶线SWDX自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线套内面积TNMJ计算住宅单元的套内建筑面积攒尖屋顶ZJWD生成对称的正多边锥形攒尖屋顶，考虑出挑与起脊，可加宝顶或尖锥楼梯其他电梯DT在电梯间井道内插入电梯门，绘制多种电梯简图多跑楼梯DPLT输入关键点建立多跑(直线或转折)楼梯连接扶手LJFS把两个梯段的扶手连接成连续的扶手坡道PD通过参数构造室外直坡道任意梯段RYTD以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯散水SWSS搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚双跑楼梯SPLT在对话框中输入梯间参数, 直接绘制两跑楼梯台阶TJ直接绘制台阶或把预先绘制好的PLINE 转成台阶添加扶手TJFS以沿上楼方向的Pline 路径为基线, 添加楼梯扶手阳台YT直接绘制阳台或把预先绘制好的PLINE 转成阳台圆弧梯段YHTD在对话框中输入梯段参数,绘制弧形梯段直线梯段ZXTD在对话框中输入梯段参数绘制直线梯段,用来组合复杂楼梯自动扶梯ZDFT在对话框中输入梯段参数, 绘制单双排自动扶梯天正建筑命令快捷键大全二立面菜单构件立面GJLM 对选定的一个或多个建筑对象生成立面，取代单层立面命令立面窗套LMCC 生成全包的窗套或者窗的上檐线和下檐线建筑立面JZLM 生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙立面轮廓LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶LMWD 可完成多种形式的屋顶立面图设计立面阳台LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数MCCS 修改立面门窗的参数和位置雨水管线YSGX 按给定的位置生成竖直向下的雨水管柱立面线ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆CSLG 按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数直梯CSZT 按参数交互方式生成剖面的或可见的楼梯扶手接头FSJT 对楼梯扶手的接头位置作细部处理构件剖面GJPM 对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙HPMQ 直接绘制剖面双线墙加剖断梁JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面JZPM 生成建筑物剖面，事先确定当前图为首层平面居中加粗JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板LTLB 自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆LTLG 自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手门窗过梁MCGL 在剖面门窗上添加过梁剖面门窗PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口PMYK 在剖面图中绘制剖面檐口取消加粗QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板SXLB 绘制剖面双线楼板向内加粗XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板YZLB 绘制剖面预制楼板文字表格表列编辑BLBJ 编辑表格的一列或多列表行编辑BHBJ 编辑表格的一行或多行查找替换CZTH 查找和替换图中的文字单行文字DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑DYBJ 编辑表格单元格，修改属性或文字单元合并DYHB 合并表格的单元格单元递增DYDZ 复制表格单元内容，并对单元内的序列号按规律递增或递减单元复制DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元撤销合并CXHB 撤销已经合并的表格单元，恢复为标准的表格多行文字－创建符合中国建筑制图标准的天正整段文字读入Excel －根据Excel 选中的区域，创建相应的天正表格繁简转换FJZH 将内码为台湾的BIG5 码与中国大陆的国标码的文字对象之间双向转换曲线文字QXWZ 沿着曲线排列文字全屏编辑QPBJ 对表格内容进行全屏编辑文字合并WZHB 把TArch 3.x 的分开的中英文文字合成一行或单行文字合成多行文字文字样式WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化WZZH 把AutoCAD 单行文字转化为天正单行文字新建表格XJBG 绘制新的表格并输入表格文字拆分表格CFBG 按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。

天正建筑使用手册第一章轴网一、轴网的概念轴网是由两组到多组轴线与轴号、尺寸标注组成的平面网格，是建筑物单体平面布置和墙柱构件定位的依据。

完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。

这里介绍轴线系统和轴号系统，尺寸标注系统的编辑方法在后面的章节中介绍。

轴线系统考虑到轴线的操作比较灵活，为了使用时不至于给用户带来不必要的限制，轴网系统没有做成自定义对象，而是把位于轴线图层上的AutoCAD的基本图形对象，包括LINE、ARC、CIRCLE 识别为轴线对象，天正软件默认轴线的图层是“DOTE”，用户可以通过设置菜单中的【图层管理】命令修改默认的图层标准。

轴线默认使用的线型是细实线是为了绘图过程中方便捕捉，用户在出图前应该用【轴改线型】命令改为规范要求的点划线。

轴号系统轴号是内部带有比例的自定义专业对象，是按照《房屋建筑制图统一标准》(GB/T50001-2001)的规定编制的，它默认是在轴线两端成对出现，可以通过对象编辑单独控制个别轴号与其某一端的显示，轴号的大小与编号方式符合现行制图规范要求，保证出图后号圈的大小是8，不出现规范规定不得用于轴号的字母，轴号对象预设有用于编辑的夹点，拖动夹点的功能用于轴号偏移、改变引线长度、轴号横向移动等。

尺寸标注系统尺寸标注系统由自定义尺寸标注对象构成，在标注轴网时自动生成于轴标图层AXIS上，除了图层不同外，与其他命令的尺寸标注没有区别。

有多种创建轴网的方法：•使用【绘制轴网】命令生成标准的直轴网或弧轴网；•根据已有的建筑平面布置图，使用【墙生轴网】命令生成轴网；•在轴线层上绘制LINE、ARC、CIRCLE，轴网标注命令识别为轴线。

二、直线轴网创建* 绘制轴网直线轴网功能用于生成正交轴网、斜交轴网或单向轴网，由命令【绘制轴网】命令中的“直线轴网”标签执行。

轴网柱子→绘制轴网(HZZW)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“直线轴网”标签，输入开间间距如下：•输入轴网数据方法：1. 直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。

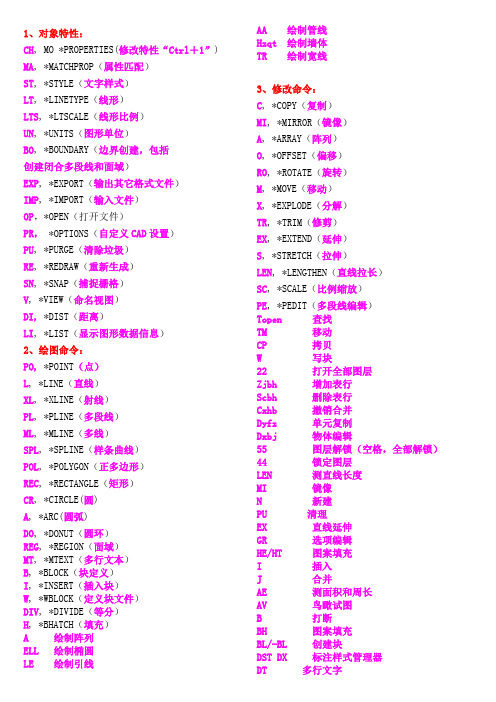

1、对象特性：CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）UN, *UNITS（图形单位）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP，*OPEN（打开文件）PR， *OPTIONS（自定义CAD设置）PU, *PURGE（清除垃圾）RE, *REDRAW（重新生成）SN, *SNAP（捕捉栅格）V, *VIEW（命名视图）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）CR, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）REG, *REGION（面域）MT, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）A 绘制阵列ELL 绘制椭圆LE 绘制引线AA 绘制管线Hzqt 绘制墙体TR 绘制宽线3、修改命令：C, *COPY（复制）MI, *MIRROR（镜像）A, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）PE, *PEDIT（多段线编辑）Topen 查找TM 移动CP 拷贝W 写块22 打开全部图层Zjbh 增加表行Scbh 删除表行Cxhb 撤销合并Dyfz 单元复制Dxbj 物体编辑55 图层解锁（空格，全部解锁）44 锁定图层LEN 测直线长度MI 镜像N 新建PU 清理EX 直线延伸GR 选项编辑HE/HT 图案填充I 插入J 合并AE 测面积和周长AV 鸟瞰试图B 打断BH 图案填充BL/-BL 创建块DST DX 标注样式管理器DT 多行文字DXO 另存为4、视窗缩放：Z＋空格＋空格, *实时缩放Z＋空格＋A, *全部Z＋空格＋C, *中心Z＋空格＋D, *动态Z＋空格＋E, *范围S，比例；W，窗口。

天正暖通常用快捷键F1: 获取帮助F2 实现作图窗和文本窗口的切换F3或Ctrl+F:: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Ctrl+2: 打开图象资源管理器1、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）PE, *PEDIT 编辑多段线ML, *MLINE（多线）CR, *CIRCLE(圆)EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）BL, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）ME, (定距等分)BH, *BHATCH（填充）HE, *HATCHEDIT 图案填充...（修改一个图案或渐变填充）di 测量距离id 测量点的坐标2、修改命令：MA（matchprop)：格式刷C, *COPY（复制）MI, *MIRROR（镜像）A, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）T, *TRIM（修剪）（与剪切的方法相同，炸不开也无法剪切时，它可以做到）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）B, *BREAK（打断）DD, *DDEDIT（修改文本及标注上的文字）3、其他：LA, *LAYER 图层特性管理器LT, *LINETYPE 线型管理器PRINT, *PLOT 打印 ctrl+pZ, *ZOOM 实时缩放P, *PAN 实时平移OS, *OSNAP 对象捕捉设置SN, *SNAP 捕捉（规定光标按指定的间距移动）PU, *PURGE 清理（删除图形中未使用的命名项目，例如块定义和图层）RE, *REDRAW （刷新当前视口中的显示）AE, *AREA (测量面积和周长)AL, *ALIGN 对齐UN, *UNITS 单位...（控制坐标和角度的显示格式并确定精度）Plan 旋转x,y坐标系操作：Plan-w（管线图一般都是1：500）在地形图的比例是1：1000的图上画管线，用多线段进行绘制。

天正建筑命令快捷键大全一轴网菜单重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制单轴变号DZBH 只改变图中单根轴线的编号绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网两点轴标LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网QSZW 在已有墙中按墙基线生成定位轴线删除轴号SQZH 在已有轴网上删除轴号, 其余轴号自动重排添补轴号TBZH 在已有轴号基础上，关联增加新轴号添加径轴TJJZ 在已有圆弧轴网上添加新的径向轴线，并插入轴号添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网逐点轴标ZDZB 逐个选择轴线，标注不相关的多个轴号轴线裁剪ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型ZGXX 切换轴线的线型柱子菜单标准柱BZZ 在轴线的交点处插入方柱,圆柱或多边形柱构造柱GZZ 在墙角处插入给定宽度和长度的构造柱图例角柱JZ 在墙角插入形状与墙一致的角柱, 可设各段长度异形柱YXZ 把闭合Pline定义的柱断面转为非标准的异形柱柱齐墙边ZQQB 把柱子对齐到指定的墙边墙体菜单边线对齐BXDQ 墙基线不变, 墙线偏移到过给定点单线变墙DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界改墙厚GQH 批量改墙厚: 墙基线不变,墙线一律改为居中改外墙高GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略改外墙厚GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行绘制墙体HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙墙保温层JBWC 在墙线一侧添加保温层或撤销保温层加亮外墙JLWQ 亮显已经识别过的外墙矩形立面JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形净距偏移JJPY 按墙体净距离偏移平行生成新墙体平行生线PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示墙端封口QDFK 打开和闭合墙端出头的封口线墙体造型QTZX 构造平面形状局部凸出的墙体，附加在墙上形成一体识别内外SBNW 自动识别内外墙, 适用于一般情况修墙角XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面指定内墙ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况指定外墙ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位BHFW 把用户移动过的门窗编号恢复到默认位置带形窗DXC 在一段或连续墙段上插入等高窗窗棂展开CLZK 把窗立面展开到WCS，以便进行窗棂划分窗棂映射CLYS 把WCS上的窗棂划分映射回立面窗门窗套JMCT 在门窗四周添加或删除门窗套加装饰套JZST 给门窗添加三维装饰门窗套线门口线JMKX 给门添加或删除属于门对象的门口线门窗MC 在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等)门窗表MCB 统计本图中使用的门窗参数, 检查后生成门窗表门窗编号MCBH 选择门窗，可自动生成或修改已有门窗的编号门窗检查MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型MCYX 选择已有门窗作为新门窗改绘的原型，并构造门窗制作的环境门窗入库MCRK 把用户定义的门窗块加入二维门窗库门窗总表MCZB 统计本工程中多个平面图使用的门窗参数, 检查后生成门窗内外翻转NWFZ 批量内外翻转已画在图中的门窗异形洞YXD 在立面显示状态, 按给定的闭合pline轮廓线生成任意深度的洞口转角窗ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗ZHC 选取多个门窗生成统一编号的组合门窗左右翻转ZYFZ 批量左右翻转已画在图中的门窗房间屋顶标准坡顶BZPD可建立多种三维屋顶，在双坡与单坡屋顶中同时可以生成山墙，与下部墙体连接布置隔板BZGB选择已经插入的洁具，布置小便池隔板布置隔断BZGD选择已经插入的洁具，布置卫生间隔断布置洁具BZJJ在厨房或厕所中布置厨具或卫生洁具查询面积CXMJ查询房间面积，并可以以单行文字的方式标注在图上加老虎窗JLHC在三维屋顶生成多种老虎窗形式加雨水管JYSG 在屋顶平面图中绘制雨水管加踢脚线JTJX对房间添加或删除三维踢脚线面积累加MJLJ对选取的一组数值型文字进行求和奇数分格JSFG用于绘制按奇数分格的地面或吊顶平面偶数分格OSFG用于绘制按偶数分格的地面或吊顶平面任意坡顶RYPD由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度搜索房间SSFJ创建或更新已有的房间与建筑面积对象，然后对象编辑标注房间搜屋顶线SWDX自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线套内面积TNMJ计算住宅单元的套内建筑面积攒尖屋顶ZJWD生成对称的正多边锥形攒尖屋顶，考虑出挑与起脊，可加宝顶或尖锥楼梯其他电梯DT在电梯间井道内插入电梯门，绘制多种电梯简图多跑楼梯DPLT输入关键点建立多跑(直线或转折)楼梯连接扶手LJFS把两个梯段的扶手连接成连续的扶手坡道PD通过参数构造室外直坡道任意梯段RYTD以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯散水SWSS搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚双跑楼梯SPLT在对话框中输入梯间参数, 直接绘制两跑楼梯台阶TJ直接绘制台阶或把预先绘制好的PLINE转成台阶添加扶手TJFS以沿上楼方向的Pline路径为基线, 添加楼梯扶手阳台YT直接绘制阳台或把预先绘制好的PLINE转成阳台圆弧梯段YHTD在对话框中输入梯段参数,绘制弧形梯段直线梯段ZXTD在对话框中输入梯段参数绘制直线梯段,用来组合复杂楼梯自动扶梯ZDFT在对话框中输入梯段参数, 绘制单双排自动扶梯天正建筑命令快捷键大全二立面菜单构件立面GJLM 对选定的一个或多个建筑对象生成立面，取代单层立面命令立面窗套LMCC 生成全包的窗套或者窗的上檐线和下檐线建筑立面JZLM 生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙立面轮廓LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶LMWD 可完成多种形式的屋顶立面图设计立面阳台LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数MCCS 修改立面门窗的参数和位置雨水管线YSGX 按给定的位置生成竖直向下的雨水管柱立面线ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆CSLG 按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数直梯CSZT 按参数交互方式生成剖面的或可见的楼梯扶手接头FSJT 对楼梯扶手的接头位置作细部处理构件剖面GJPM 对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙HPMQ 直接绘制剖面双线墙加剖断梁JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面JZPM 生成建筑物剖面，事先确定当前图为首层平面居中加粗JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板LTLB 自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆LTLG 自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手门窗过梁MCGL 在剖面门窗上添加过梁剖面门窗PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口PMYK 在剖面图中绘制剖面檐口取消加粗QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板SXLB 绘制剖面双线楼板向内加粗XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板YZLB 绘制剖面预制楼板文字表格表列编辑BLBJ 编辑表格的一列或多列表行编辑BHBJ 编辑表格的一行或多行查找替换CZTH 查找和替换图中的文字单行文字DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑DYBJ 编辑表格单元格，修改属性或文字单元合并DYHB 合并表格的单元格单元递增DYDZ 复制表格单元内容，并对单元内的序列号按规律递增或递减单元复制DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元撤销合并CXHB 撤销已经合并的表格单元，恢复为标准的表格多行文字－创建符合中国建筑制图标准的天正整段文字读入Excel －根据Excel选中的区域，创建相应的天正表格繁简转换FJZH 将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字QXWZ 沿着曲线排列文字全屏编辑QPBJ 对表格内容进行全屏编辑文字合并WZHB 把TArch 3.x的分开的中英文文字合成一行或单行文字合成多行文字文字样式WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化WZZH 把AutoCAD单行文字转化为天正单行文字新建表格XJBG 绘制新的表格并输入表格文字拆分表格CFBG 按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。

天正建筑快捷键令索引天正建筑快捷键2天正建筑命令索引轴网菜单重排轴号 CPZH 改变图中一组轴线编号，该组编号自动进行重新排序倒排轴号 DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制两点轴标 LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网 QSZW 在已有墙中按墙基线生成定位轴线删除轴号 SQZH 在已有轴网上删除轴号，其余轴号自动重排添补轴号 TBZH 在已有轴号基础上，关联增加新轴号添加轴线 TJZX 在已有轴网基础上增加轴线，并插入轴号绘制轴网 HZZW 合并了6.X旧版本的直线轴网和弧线轴网两个命令功能逐点轴标 ZDZB 逐个选择轴线，标注不相关的多个轴号轴线裁剪 ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型 ZGXX 切换轴线的线型柱子菜单标准柱 BZZ 在轴线的交点处插入方柱，圆柱或多边形柱构造柱 GZZ 在墙角处插入给定宽度和长度的构造柱图例角柱 JZ 在墙角插入形状与墙一致的角柱，可设各段长度异形柱 YXZ 把闭合Pline定义的柱断面转为非标准的异形柱柱齐墙边 ZQQB 把柱子对齐到指定的墙边墙体菜单边线对齐 BXDQ 墙基线不变，墙线偏移到过给定点单线变墙 DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角 DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙 DFJQ 将一段墙按轴线间距等分，垂直方向加墙延伸到给定边界改高度 GGD 修改已定义的墙和柱的高度与底标高改墙厚 GQH 批量改墙厚: 墙基线不变，墙线一律改为居中改外墙高 GWQG 修改已定义的外墙高度与底标高，自动将内墙忽略改外墙厚 GWQH 注意修改外墙墙厚前，应先进行外墙识别，否则命令不会执行绘制墙体 HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层 QBWC 在墙线一侧添加保温层或撤销保温层加亮外墙 JLWQ 亮显已经识别过的外墙矩形立面 JXLM 在立面显示状态，将非矩形的立面部分删除，墙面恢复矩形净距偏移 JJPY 按墙体净距离偏移平行生成新墙体基线对齐 JXDQ 保持墙边线不变，墙基线对齐经过给定点平行生线 PXSX 在墙任意一侧，按指定偏移距离生成平行的线或弧墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS，在指定视口转为立面显示墙端封口 QDFK 打开和闭合墙端出头的封口线墙体造型 QTZX 构造平面形状局部凸出或凹进的墙体，附加在墙上形成一体墙齐屋顶 QQWD 把墙体延伸到人字屋顶底部，根据墙高调整屋顶标高识别内外 SBNW 自动识别内外墙，适用于一般情况修墙角 XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面 YXLM 在立面显示状态，将墙按给定的轮廓线切割生成非矩形的立面指定内墙 ZDNQ 人工识别内墙，用于内天井、局部平面等无法自动识别的情况指定外墙 ZDWQ 人工识别外墙，用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位 BHFW 把用户移动过的门窗编号恢复到默认位置编号后缀 BHHZ 选择一批门窗编号自动添加给定的后缀带形窗 DXC 在一段或连续墙段上插入等高窗窗棂展开 CLZK 把窗立面展开到WCS，以便进行窗棂划分窗棂映射 CLYS 把WCS上的窗棂划分映射回立面窗门窗套 MCT 在门窗四周添加或删除门窗套加装饰套 JZST 给门窗添加三维装饰门窗套线门口线 MKX 给门添加或删除属于门对象的门口线门窗 MC 在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等)门窗表 MCB 统计本图中使用的门窗参数，检查后生成门窗表门窗编号 MCBH 选择门窗，可自动生成或修改已有门窗的编号门窗检查 MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型 MCYX 选择已有门窗作为新门窗改绘的原型，并构造门窗制作的环境门窗入库 MCRK 把用户定义的门窗块加入二维门窗库门窗总表 MCZB 统计本工程中多个平面图使用的门窗参数，检查后生成门窗总表内外翻转 NWFZ 批量内外翻转已画在图中的门窗异形洞 YXD 在立面显示状态，按给定的闭合pline轮廓线生成任意深度的洞口转角窗 ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗 ZHC 选取多个门窗生成统一编号的组合门窗左右翻转 ZYFZ 批量左右翻转已画在图中的门窗房间屋顶布置隔板 BZGB 选择已经插入的洁具，布置小便池隔板布置隔断 BZGD 选择已经插入的洁具，布置卫生间隔断布置洁具 BZJJ 在厨房或厕所中布置厨具或卫生洁具查询面积 CXMJ 查询房间面积，并可以以单行文字的方式标注在图上房间轮廓 FJLK 沿着房间内侧创建房间轮廓线，用于踢脚等构件加老虎窗 JLHC 在三维屋顶生成多种老虎窗形式加雨水管 JYSG 在屋顶平面图中绘制雨水管加踢脚线 JTJX 对房间添加或删除三维踢脚线面积累加 MJLJ 对选取的一组数值型文字进行求和奇数分格 JSFG 用于绘制按奇数分格的地面或吊顶平面偶数分格 OSFG 用于绘制按偶数分格的地面或吊顶平面任意坡顶 RYPD 由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度人字坡顶 RZPD 创建双坡与单坡屋顶搜索房间 SSFJ 创建或更新已有的房间与建筑面积对象，然后对象编辑标注房间搜屋顶线 SWDX 自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线套内面积 TNMJ 计算住宅单元的套内建筑面积攒尖屋顶 CJWD 生成对称的正多边锥形攒尖屋顶，考虑出挑长度楼梯其他电梯 DT 在电梯间井道内插入电梯门，绘制多种电梯简图多跑楼梯 DPLT 输入关键点建立多跑(直线或转折)楼梯连接扶手 LJFS 把两个梯段的扶手连接成连续的扶手坡道 PD 通过参数构造室外直坡道任意梯段 RYTD 以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯散水 SS 搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚双跑楼梯 SPLT 在对话框中输入梯间参数，直接绘制两跑楼梯台阶 TJ 直接绘制台阶或把预先绘制好的PLINE转成台阶添加扶手 TJFS 以沿上楼方向的Pline路径为基线，添加楼梯扶手阳台 YT 直接绘制阳台或把预先绘制好的PLINE转成阳台圆弧梯段 YHTD 在对话框中输入梯段参数，绘制弧形梯段直线梯段 ZXTD 在对话框中输入梯段参数绘制直线梯段，用来组合复杂楼梯自动扶梯 ZDFT 在对话框中输入梯段参数，绘制单双排自动扶梯立面菜单构件立面 GJLM 对选定的一个或多个建筑对象生成立面，取代单层立面命令立面窗套 LMCC 生成全包的窗套或者窗的上檐线和下檐线建筑立面 JZLM 生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙立面轮廓 LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗 LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶 LMWD 可完成多种形式的屋顶立面图设计立面阳台 LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数 MCCS 修改立面门窗的参数和位置图形裁剪 TXCJ 对立面门窗阳台等二维图块对象进行局部裁剪，解决立面图构件之间的遮挡雨水管线 YSGX 按给定的位置生成竖直向下的雨水管柱立面线 ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆 CSLG 按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数楼梯 CSLT 按参数交互方式生成剖面的或可见的楼梯扶手接头 FSJT 对楼梯扶手或栏板的接头位置作细部处理构件剖面 GJPM 对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙 HPMQ 直接绘制剖面双线墙加剖断梁 JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面 JZPM 生成建筑物剖面，事先确定当前图为首层平面居中加粗 JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板 LTLB 自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆 LTLG 自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手门窗过梁 MCGL 在剖面门窗上添加过梁剖面门窗 PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充 PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口 PMYK 在剖面图中绘制剖面檐口取消加粗 QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板 SXLB 绘制剖面双线楼板向内加粗 XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板 YZLB 绘制剖面预制楼板文字表格表列编辑 BLBJ 编辑表格的一列或多列表行编辑 BHBJ 编辑表格的一行或多行查找替换 CZTH 查找和替换图中的文字单行文字 DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑 DYBJ 编辑表格单元格，修改属性或文字单元合并 DYHB 合并表格的单元格单元递增 DYDZ 复制表格单元内容，并对单元内的序列号按规律递增或递减单元复制 DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元单元累加 DYLJ 累加表行或表列的数值内容，结果放在指定单元格内撤销合并 CXHB 撤销已经合并的表格单元，恢复为标准的表格多行文字－创建符合中国建筑制图标准的天正整段文字读入Excel －根据Excel选中的区域，创建相应的天正表格繁简转换 FJZH 将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字 QXWZ 沿着曲线排列文字全屏编辑 QPBJ 对表格内容进行全屏编辑文字合并 WZHB 把TArch 3.x的分开的中英文文字合成一行或单行文字合成多行文字文字样式 WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化 WZZH 把AutoCAD单行文字转化为天正单行文字新建表格 XJBG 绘制新的表格并输入表格文字拆分表格 CFBG 按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。

天正建筑模型如何导入3DMAX制作效果图流程天正6.5＋3DSMAX很快（推荐）三十分种完成主体建模。

开始了，细部：建立模型。

具体方法就不用我说了。

我这里只写一些实际工作中需注意的问题，基础知识还得靠自己了，见谅！改墙体标高和高度门窗，二层台阶关健时刻。

组合模型。

结果：模型尺寸非常精确，结构线框合理。

三维门窗样式很多。

如果做室内还有很多室内模型。

做建筑方案的三维剖视也很方便。

现在要做的是把模型导入3DMAX，作一下装饰线条和楼地面。

关健时刻。

导入模型。

选CAD模型参数导入3DMAX的模。

天正默认的图层导入后名称不变阳台的法线有问题。

有时门窗的开启方向不正确也会反向。

两种解决方法。

第二种模型精确，结构线框合理。

用图层选择，焊结顶点。

焊后。

顶点大量精减。

但面有问题。

清除光滑组。

墙体和窗如果不加修改也用同方法处理。

附双面材质。

用MAX6的参数化栏杆做出栏板。

用放样、挤压等简单的MAX命令很快作出女儿墙压顶和线条。

用层选择的方法可以快速的给各个元素附上材质，最好都勾选双面。

如果用MAX默认的扫瞄线渲染器，玻璃材质我向大家推荐一个建筑玻璃材质的脚本。

Arch-glass.(MAX5白金手册530页有提供）。

没有书的我也可以把它发上来。

图渲好后，暂时把所有灯光删掉，给需要调节的材质改成几种不同颜色的100%自发光材质，花20秒渲一张用做通道的图。

存为TGA格式以便于在PS中处理。

发两张室内布局的表现，对看不懂建筑CAD图的人很有用。

完结！请求说明你渲染的通道图，在ps里面如何使用？后期经过什么处理才能达到您的效果。

到这里看一下就可以得到详细的解答，/post/view?bid=42&id=1920730&tpg=1&ppg=1&sty= 0&age=30#1920730非常感谢楼主，我也是用这种方法建模，比较迅速而准确，但是我有一个小问题，如果房子的进深比较小，而玻璃希望能够做得比较通透，可以看见反向的墙壁的内墙，但是内墙的材质由于是用的wall图层，通常出现的是外墙的材质，怎么处理阿？出现反面的时候，在渲染的菜单（F10），选中“强制双面”就可以将所有的窗户双面渲染了，但是遇到这种情况怎么办呢？另一边的内墙是外墙的材质楼主回答：用MAX的多维次物体材质，给墙体的内外墙指定不同的材质ID号，先选比较容易选择的外墙面，再用反选命令选内墙面。

天正建筑命令快捷键大全一轴网菜单建议收藏下载本文，以便随时学习！绘制轴网：HZZW 包括旧版本的直线轴网和弧线轴网重排轴号：CPZH 改变图中一组轴线编号，该组编号自动进行重新排序倒排轴号：DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制单轴变号：DZBH 只改变图中单根轴线的编号两点轴标：LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网：QSZW 在已有墙中按墙基线生成定位轴线删除轴号：SQZH 在已有轴网上删除轴号, 其余轴号自动重排添补轴号：TBZH 在已有轴号基础上，关联增加新轴号添加径轴：TJJZ 在已有圆弧轴网上添加新的径向轴线，并插入轴号添加轴线：TJZX 在已有轴网基础上增加轴线，并插入轴号逐点轴标：ZDZB 逐个选择轴线，标注不相关的多个轴号轴线裁剪：ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型：ZGXX 切换轴线的线型柱子菜单标准柱：BZZ 在轴线的交点处插入方柱,圆柱或多边形柱构造柱：GZZ 在墙角处插入给定宽度和长度的构造柱图例角　柱：JZ 在墙角插入形状与墙一致的角柱, 可设各段长度异形柱：YXZ 把闭合Pline定义的柱断面转为非标准的异形柱柱齐墙边：ZQQB 把柱子对齐到指定的墙边墙体菜单边线对齐：BXDQ 墙基线不变, 墙线偏移到过给定点单线变墙：DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象建议收藏下载本文，以便随时学习！倒墙角：DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙: DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界改墙厚: GQH 批量改墙厚: 墙基线不变,墙线一律改为居中改外墙高: GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略改外墙厚: GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行绘制墙体：HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层：JBWC 在墙线一侧添加保温层或撤销保温层加亮外墙：JLWQ 亮显已经识别过的外墙矩形立面: JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形净距偏移：JJPY 按墙体净距离偏移平行生成新墙体平行生线：PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧墙面: UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示墙端封口: QDFK 打开和闭合墙端出头的封口线墙体造型: QTZX 构造平面形状局部凸出的墙体，附加在墙上形成一体识别内外: SBNW 自动识别内外墙, 适用于一般情况修墙角: XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面: YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面指定内墙：ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的建议收藏下载本文，以便随时学习！情况指定外墙：ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位：BHFW 把用户移动过的门窗编号恢复到默认位置带形窗：DXC 在一段或连续墙段上插入等高窗窗棂展开：CLZK 把窗立面展开到WCS，以便进行窗棂划分窗棂映射：CLYS 把WCS上的窗棂划分映射回立面窗门窗套：JMCT 在门窗四周添加或删除门窗套加装饰套：JZST 给门窗添加三维装饰门窗套线门口线：JMKX 给门添加或删除属于门对象的门口线门窗：MC 在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等)门窗表：MCB 统计本图中使用的门窗参数, 检查后生成门窗表门窗编号：MCBH 选择门窗，可自动生成或修改已有门窗的编号门窗检查：MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型: MCYX 选择已有门窗作为新门窗改绘的原型，并构造门窗制作的环境门窗入库: MCRK 把用户定义的门窗块加入二维门窗库门窗总表: MCZB 统计本工程中多个平面图使用的门窗参数,检查后生成门窗总表内外翻转: NWFZ 批量内外翻转已画在图中的门窗异形洞: YXD 在立面显示状态, 按给定的闭合pline轮廓线生成任意深度的洞口建议收藏下载本文，以便随时学习！转角窗: ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗: ZHC 选取多个门窗生成统一编号的组合门窗左右翻转: ZYFZ 批量左右翻转已画在图中的门窗房间屋顶标准坡顶: BZPD可建立多种三维屋顶，在双坡与单坡屋顶中同时可以生成山墙，与下部墙体连接布置隔板: BZGB选择已经插入的洁具，布置小便池隔板布置隔断: BZGD选择已经插入的洁具，布置卫生间隔断布置洁具: BZJJ在厨房或厕所中布置厨具或卫生洁具查询面积: CXMJ查询房间面积，并可以以单行文字的方式标注在图上加老虎窗: JLHC在三维屋顶生成多种老虎窗形式加雨水管: JYSG 在屋顶平面图中绘制雨水管加踢脚线: JTJX对房间添加或删除三维踢脚线面积累加: MJLJ对选取的一组数值型文字进行求和奇数分格: JSFG 用于绘制按奇数分格的地面或吊顶平面偶数分格: OSFG 用于绘制按偶数分格的地面或吊顶平面任意坡顶: RYPD由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度搜索房间: SSFJ创建或更新已有的房间与建筑面积对象，然后对象编辑标注房间搜屋顶线: SWDX自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线建议收藏下载本文，以便随时学习！套内面积: TNMJ计算住宅单元的套内建筑面积攒尖屋顶: ZJWD 生成对称的正多边锥形攒尖屋顶，考虑出挑与起脊，可加宝顶或尖锥楼梯其他电 梯: DT在电梯间井道内插入电梯门，绘制多种电梯简图多跑楼梯: DPLT输入关键点建立多跑(直线或转折)楼梯连接扶手：LJFS把两个梯段的扶手连接成连续的扶手坡 道：PD通过参数构造室外直坡道任意梯段：RYTD以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯散　水：SWSS搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚双跑楼梯：SPLT在对话框中输入梯间参数, 直接绘制两跑楼梯台 阶：TJ直接绘制台阶或把预先绘制好的PLINE转成台阶添加扶手：TJFS以沿上楼方向的Pline路径为基线, 添加楼梯扶手阳 台：YT直接绘制阳台或把预先绘制好的PLINE转成阳台圆弧梯段: YHTD在对话框中输入梯段参数,绘制弧形梯段直线梯段：ZXTD在对话框中输入梯段参数绘制直线梯段,用来组合复杂楼梯自动扶梯：ZDFT 在对话框中输入梯段参数, 绘制单双排自动扶梯天正建筑命令快捷键大全二立面菜单构件立面：GJLM 对选定的一个或多个建筑对象生成立面，取代单层立面命令立面窗套：LMCC 生成全包的窗套或者窗的上檐线和下檐线建议收藏下载本文，以便随时学习！建筑立面：JZLM 生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙立面轮廓：LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗：LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶：LMWD 可完成多种形式的屋顶立面图设计立面阳台：LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数：MCCS 修改立面门窗的参数和位置雨水管线：YSGX 按给定的位置生成竖直向下的雨水管柱立面线：ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆：CSLG 按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数直梯：CSZT 按参数交互方式生成剖面的或可见的楼梯扶手接头：FSJT 对楼梯扶手的接头位置作细部处理构件剖面：GJPM 对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙：HPMQ 直接绘制剖面双线墙加剖断梁：JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面：JZPM 生成建筑物剖面，事先确定当前图为首层平面居中加粗：JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板：LTLB 自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆：LTLG 自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手建议收藏下载本文，以便随时学习！门窗过梁：MCGL 在剖面门窗上添加过梁剖面门窗：PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充：PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口：PMYK 在剖面图中绘制剖面檐口取消加粗：QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板：SXLB 绘制剖面双线楼板向内加粗：XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板：YZLB 绘制剖面预制楼板文字表格表列编辑：BLBJ 编辑表格的一列或多列表行编辑：BHBJ 编辑表格的一行或多行查找替换：CZTH 查找和替换图中的文字单行文字：DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑: DYBJ 编辑表格单元格，修改属性或文字单元合并: DYHB 合并表格的单元格单元递增: DYDZ 复制表格单元内容，并对单元内的序列号按规律递增或递减单元复制: DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元撤销合并: CXHB 撤销已经合并的表格单元，恢复为标准的表格多行文字－创建符合中国建筑制图标准的天正整段文字读入Excel －根据Excel选中的区域，创建相应的天正表格繁简转换：FJZH 将内码为台湾的BIG5码与中国大陆的国标码的文字对象建议收藏下载本文，以便随时学习！之间双向转换曲线文字：QXWZ 沿着曲线排列文字全屏编辑：QPBJ 对表格内容进行全屏编辑文字合并：WZHB 把TArch 3.x的分开的中英文文字合成一行或单行文字合成多行文字文字样式：WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化：WZZH 把AutoCAD单行文字转化为天正单行文字新建表格：XJBG 绘制新的表格并输入表格文字拆分表格：CFBG 按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。

天正CAD技巧1：ctrl+）是全屏开关2：对象特性表的调用：ctrl+13：ctrl++是隐藏显示天正工具栏4：ctrl+9 显示或隐藏命令行5：工程管理器的调用：ctrl+～变量：PELLIPSE0 创建真正的椭圆对象。

1 创建用多段线表示的椭圆这个可以看出，值为0时，创建的实体才是真正的ELLIPSE实体名，是完整可编辑的椭圆；值为1时，创建实体它的实体名为POL YLINE，这个明显可以炸开的，这时可加粗椭圆。

先来个cad 2007变量，1 第一个：VTENABLE 参数0~7 ，默认的是3 ，改为0 ZOOM时就没有平滑缩放。

2 第二个：SELECTIONAREA 参数0~1,默认的是1，改为0，选择的时候选区内就没有透明色3 第三个：SELECTIONPREVIEW 参数0~3 ，默认的是3 改为0 ，选择物体时就不会显高亮（建议用2，在命令状态下，选择物体时显高亮，这样能看清选择的物体cad批量打印，打印不用一个一个框选了天正建筑7.0 命令索引轴网菜单重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制两点轴标LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网QSZW 在已有墙中按墙基线生成定位轴线删除轴号SQZH 在已有轴网上删除轴号，其余轴号自动重排添补轴号TBZH 在已有轴号基础上，关联增加新轴号添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号绘制轴网HZZW 合并了6.X旧版本的直线轴网和弧线轴网两个命令功能逐点轴标ZDZB 逐个选择轴线，标注不相关的多个轴号轴线裁剪ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型ZGXX 切换轴线的线型柱子菜单标准柱BZZ 在轴线的交点处插入方柱，圆柱或多边形柱构造柱GZZ 在墙角处插入给定宽度和长度的构造柱图例角柱JZ 在墙角插入形状与墙一致的角柱，可设各段长度异形柱YXZ 把闭合Pline定义的柱断面转为非标准的异形柱柱齐墙边ZQQB 把柱子对齐到指定的墙边墙体菜单边线对齐BXDQ 墙基线不变，墙线偏移到过给定点单线变墙DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙DFJQ 将一段墙按轴线间距等分，垂直方向加墙延伸到给定边界改高度GGD 修改已定义的墙和柱的高度与底标高改墙厚GQH 批量改墙厚: 墙基线不变，墙线一律改为居中改外墙高GWQG 修改已定义的外墙高度与底标高，自动将内墙忽略改外墙厚GWQH 注意修改外墙墙厚前，应先进行外墙识别，否则命令不会执行绘制墙体HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层QBWC 在墙线一侧添加保温层或撤销保温层加亮外墙JLWQ 亮显已经识别过的外墙矩形立面JXLM 在立面显示状态，将非矩形的立面部分删除，墙面恢复矩形净距偏移JJPY 按墙体净距离偏移平行生成新墙体基线对齐JXDQ 保持墙边线不变，墙基线对齐经过给定点平行生线PXSX 在墙任意一侧，按指定偏移距离生成平行的线或弧墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS，在指定视口转为立面显示墙端封口QDFK 打开和闭合墙端出头的封口线墙体造型QTZX 构造平面形状局部凸出或凹进的墙体，附加在墙上形成一体墙齐屋顶QQWD 把墙体延伸到人字屋顶底部，根据墙高调整屋顶标高识别内外SBNW 自动识别内外墙，适用于一般情况修墙角XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面YXLM 在立面显示状态，将墙按给定的轮廓线切割生成非矩形的立面指定内墙ZDNQ 人工识别内墙，用于内天井、局部平面等无法自动识别的情况指定外墙ZDWQ 人工识别外墙，用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位BHFW 把用户移动过的门窗编号恢复到默认位置编号后缀BHHZ 选择一批门窗编号自动添加给定的后缀带形窗DXC 在一段或连续墙段上插入等高窗窗棂展开CLZK 把窗立面展开到WCS，以便进行窗棂划分窗棂映射CL YS 把WCS上的窗棂划分映射回立面窗门窗套MCT 在门窗四周添加或删除门窗套加装饰套JZST 给门窗添加三维装饰门窗套线门口线MKX 给门添加或删除属于门对象的门口线门窗MC 在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等)门窗表MCB 统计本图中使用的门窗参数，检查后生成门窗表门窗编号MCBH 选择门窗，可自动生成或修改已有门窗的编号门窗检查MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型MCYX 选择已有门窗作为新门窗改绘的原型，并构造门窗制作的环境门窗入库MCRK 把用户定义的门窗块加入二维门窗库门窗总表MCZB 统计本工程中多个平面图使用的门窗参数，检查后生成门窗总表内外翻转NWFZ 批量内外翻转已画在图中的门窗异形洞YXD 在立面显示状态，按给定的闭合pline轮廓线生成任意深度的洞口转角窗ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗ZHC 选取多个门窗生成统一编号的组合门窗左右翻转ZYFZ 批量左右翻转已画在图中的门窗房间屋顶布置隔板BZGB 选择已经插入的洁具，布置小便池隔板布置隔断BZGD 选择已经插入的洁具，布置卫生间隔断布置洁具BZJJ 在厨房或厕所中布置厨具或卫生洁具查询面积CXMJ 查询房间面积，并可以以单行文字的方式标注在图上房间轮廓FJLK 沿着房间内侧创建房间轮廓线，用于踢脚等构件加老虎窗JLHC 在三维屋顶生成多种老虎窗形式加雨水管JYSG 在屋顶平面图中绘制雨水管加踢脚线JTJX 对房间添加或删除三维踢脚线面积累加MJLJ 对选取的一组数值型文字进行求和奇数分格JSFG 用于绘制按奇数分格的地面或吊顶平面偶数分格OSFG 用于绘制按偶数分格的地面或吊顶平面任意坡顶RYPD 由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度人字坡顶RZPD 创建双坡与单坡屋顶搜索房间SSFJ 创建或更新已有的房间与建筑面积对象，然后对象编辑标注房间搜屋顶线SWDX 自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线套内面积TNMJ 计算住宅单元的套内建筑面积攒尖屋顶CJWD 生成对称的正多边锥形攒尖屋顶，考虑出挑长度楼梯其他电梯DT 在电梯间井道内插入电梯门，绘制多种电梯简图多跑楼梯DPLT 输入关键点建立多跑(直线或转折)楼梯连接扶手LJFS 把两个梯段的扶手连接成连续的扶手坡道PD 通过参数构造室外直坡道任意梯段RYTD 以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯散水SS 搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚双跑楼梯SPLT 在对话框中输入梯间参数，直接绘制两跑楼梯台阶TJ 直接绘制台阶或把预先绘制好的PLINE转成台阶添加扶手TJFS 以沿上楼方向的Pline路径为基线，添加楼梯扶手阳台YT 直接绘制阳台或把预先绘制好的PLINE转成阳台圆弧梯段YHTD 在对话框中输入梯段参数，绘制弧形梯段直线梯段ZXTD 在对话框中输入梯段参数绘制直线梯段，用来组合复杂楼梯自动扶梯ZDFT 在对话框中输入梯段参数，绘制单双排自动扶梯立面菜单构件立面GJLM 对选定的一个或多个建筑对象生成立面，取代单层立面命令立面窗套LMCC 生成全包的窗套或者窗的上檐线和下檐线建筑立面JZLM 生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙立面轮廓LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶LMWD 可完成多种形式的屋顶立面图设计立面阳台LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数MCCS 修改立面门窗的参数和位置图形裁剪TXCJ 对立面门窗阳台等二维图块对象进行局部裁剪，解决立面图构件之间的遮挡雨水管线YSGX 按给定的位置生成竖直向下的雨水管柱立面线ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆CSLG 按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数楼梯CSLT 按参数交互方式生成剖面的或可见的楼梯扶手接头FSJT 对楼梯扶手或栏板的接头位置作细部处理构件剖面GJPM 对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙HPMQ 直接绘制剖面双线墙加剖断梁JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面JZPM 生成建筑物剖面，事先确定当前图为首层平面居中加粗JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板LTLB 自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆LTLG 自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手门窗过梁MCGL 在剖面门窗上添加过梁剖面门窗PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口PMYK 在剖面图中绘制剖面檐口取消加粗QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板SXLB 绘制剖面双线楼板向内加粗XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板YZLB 绘制剖面预制楼板文字表格表列编辑BLBJ 编辑表格的一列或多列表行编辑BHBJ 编辑表格的一行或多行查找替换CZTH 查找和替换图中的文字单行文字DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑DYBJ 编辑表格单元格，修改属性或文字单元合并DYHB 合并表格的单元格单元递增DYDZ 复制表格单元内容，并对单元内的序列号按规律递增或递减单元复制DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元单元累加DYLJ 累加表行或表列的数值内容，结果放在指定单元格内撤销合并CXHB 撤销已经合并的表格单元，恢复为标准的表格多行文字－创建符合中国建筑制图标准的天正整段文字读入Excel －根据Excel选中的区域，创建相应的天正表格繁简转换FJZH 将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字QXWZ 沿着曲线排列文字全屏编辑QPBJ 对表格内容进行全屏编辑文字合并WZHB 把TArch 3.x的分开的中英文文字合成一行或单行文字合成多行文字文字样式WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化WZZH 把AutoCAD单行文字转化为天正单行文字新建表格XJBG 绘制新的表格并输入表格文字拆分表格CFBG 按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。
