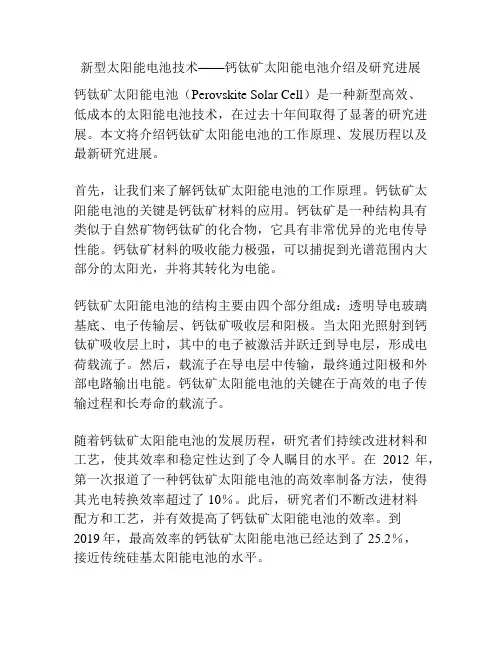

新型太阳能电池技术——钙钛矿太阳能电池介绍及研究进展钙钛矿太阳能电池(Perovskite Solar Cell)是一种新型高效、低成本的太阳能电池技术,在过去十年间取得了显著的研究进展。
本文将介绍钙钛矿太阳能电池的工作原理、发展历程以及最新研究进展。
首先,让我们来了解钙钛矿太阳能电池的工作原理。
钙钛矿太阳能电池的关键是钙钛矿材料的应用。
钙钛矿是一种结构具有类似于自然矿物钙钛矿的化合物,它具有非常优异的光电传导性能。
钙钛矿材料的吸收能力极强,可以捕捉到光谱范围内大部分的太阳光,并将其转化为电能。
钙钛矿太阳能电池的结构主要由四个部分组成:透明导电玻璃基底、电子传输层、钙钛矿吸收层和阳极。
当太阳光照射到钙钛矿吸收层上时,其中的电子被激活并跃迁到导电层,形成电荷载流子。
然后,载流子在导电层中传输,最终通过阳极和外部电路输出电能。
钙钛矿太阳能电池的关键在于高效的电子传输过程和长寿命的载流子。
随着钙钛矿太阳能电池的发展历程,研究者们持续改进材料和工艺,使其效率和稳定性达到了令人瞩目的水平。
在2012年,第一次报道了一种钙钛矿太阳能电池的高效率制备方法,使得其光电转换效率超过了10%。
此后,研究者们不断改进材料配方和工艺,并有效提高了钙钛矿太阳能电池的效率。
到2019年,最高效率的钙钛矿太阳能电池已经达到了25.2%,接近传统硅基太阳能电池的水平。
此外,钙钛矿太阳能电池还具有其他突出的特点。
首先是其制备成本相对较低。
传统硅基太阳能电池制备过程复杂,生产成本高昂,而钙钛矿太阳能电池的制备过程相对简单,所需材料成本较低,因此有望降低太阳能发电的成本。
其次,钙钛矿太阳能电池具有灵活性,可以制备出薄膜形式,因此可以应用于曲面等特殊形状的光伏系统。
最后,钙钛矿太阳能电池具有很高的光吸收系数,可以充分吸收室外和室内的光线,因此对于光能的利用率较高。
然而,钙钛矿太阳能电池仍然面临一些挑战。
首先是其稳定性问题。
由于钙钛矿材料的化学稳定性差,容易受潮、氧化和光降解,导致电池性能下降。

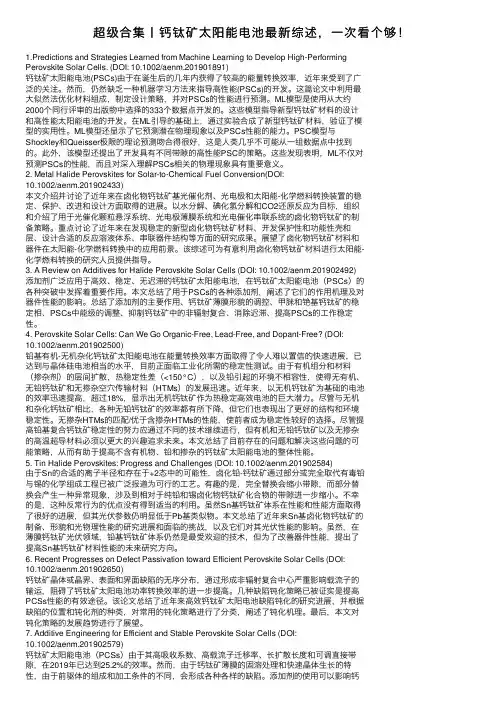

超级合集⼁钙钛矿太阳能电池最新综述,⼀次看个够!1.Predictions and Strategies Learned from Machine Learning to Develop High-PerformingPerovskite Solar Cells. (DOI: 10.1002/aenm.201901891)钙钛矿太阳能电池(PSCs)由于在诞⽣后的⼏年内获得了较⾼的能量转换效率,近年来受到了⼴泛的关注。
然⽽,仍然缺乏⼀种机器学习⽅法来指导⾼性能(PSCs)的开发。
这篇论⽂中利⽤最⼤似然法优化材料组成,制定设计策略,并对PSCs的性能进⾏预测。
ML模型是使⽤从⼤约2000个同⾏评审的出版物中选择的333个数据点开发的。
这些模型指导新型钙钛矿材料的设计和⾼性能太阳能电池的开发。
在ML引导的基础上,通过实验合成了新型钙钛矿材料,验证了模型的实⽤性。
ML模型还显⽰了它预测潜在物理现象以及PSCs性能的能⼒。
PSC模型与Shockley和Queisser极限的理论预测吻合得很好,这是⼈类⼏乎不可能从⼀组数据点中找到的。
此外,该模型还提出了开发具有不同带隙的⾼性能PSC的策略。
这些发现表明,ML不仅对预测PSCs的性能,⽽且对深⼊理解PSCs相关的物理现象具有重要意义。
2. Metal Halide Perovskites for Solar-to-Chemical Fuel Conversion(DOI:10.1002/aenm.201902433)本⽂介绍并讨论了近年来在卤化物钙钛矿基光催化剂、光电极和太阳能-化学燃料转换装置的稳定、保护、改进和设计⽅⾯取得的进展。
以⽔分解、碘化氢分解和CO2还原反应为⽬标,组织和介绍了⽤于光催化颗粒悬浮系统、光电极薄膜系统和光电催化串联系统的卤化物钙钛矿的制备策略。
重点讨论了近年来在发现稳定的新型卤化物钙钛矿材料、开发保护性和功能性壳和层、设计合适的反应溶液体系、串联器件结构等⽅⾯的研究成果。

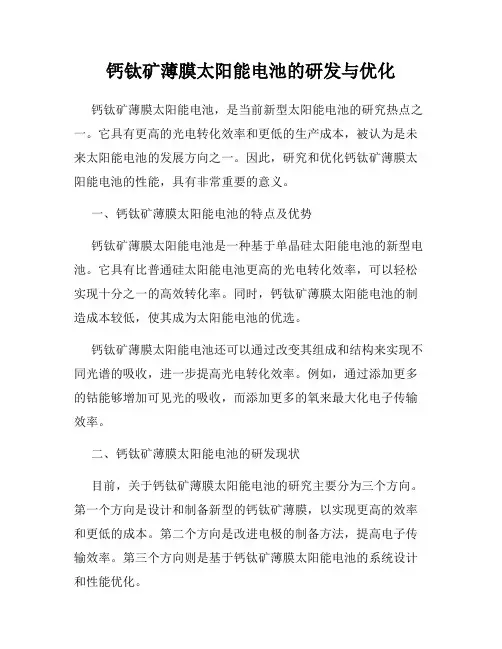

钙钛矿薄膜太阳能电池的研发与优化钙钛矿薄膜太阳能电池,是当前新型太阳能电池的研究热点之一。
它具有更高的光电转化效率和更低的生产成本,被认为是未来太阳能电池的发展方向之一。
因此,研究和优化钙钛矿薄膜太阳能电池的性能,具有非常重要的意义。
一、钙钛矿薄膜太阳能电池的特点及优势钙钛矿薄膜太阳能电池是一种基于单晶硅太阳能电池的新型电池。
它具有比普通硅太阳能电池更高的光电转化效率,可以轻松实现十分之一的高效转化率。
同时,钙钛矿薄膜太阳能电池的制造成本较低,使其成为太阳能电池的优选。
钙钛矿薄膜太阳能电池还可以通过改变其组成和结构来实现不同光谱的吸收,进一步提高光电转化效率。
例如,通过添加更多的钴能够增加可见光的吸收,而添加更多的氧来最大化电子传输效率。
二、钙钛矿薄膜太阳能电池的研发现状目前,关于钙钛矿薄膜太阳能电池的研究主要分为三个方向。
第一个方向是设计和制备新型的钙钛矿薄膜,以实现更高的效率和更低的成本。
第二个方向是改进电极的制备方法,提高电子传输效率。
第三个方向则是基于钙钛矿薄膜太阳能电池的系统设计和性能优化。
在第一个方向上,研究者采用了许多不同的方法来制备新型的钙钛矿薄膜。
例如,采用气相沉积法、溶胶-凝胶法、旋涂法等不同的制备方法,在保证高效率的同时,降低成本。
此外,研究者还通过控制钙钛矿薄膜的厚度和组分来实现更高的效率。
众所周知,较厚的钙钛矿薄膜可以吸收更多的光,并将其转化为电能,但厚度过大容易引起器件失衡,这时研究者往往会采用将钙钛矿薄膜分层的方法将这个问题解决。
在第二个方向上,研究者着重关注电极的制备方法,以提高电子传输效率,并降低制造难度和成本。
例如,使用一些高效的电子传输层,如碳纳米管、石墨烯等,可以极大地提高电子的运输速率和效率。
在制造钙钛矿薄膜太阳能电池的过程中,电极的制造过程也非常重要,因此,研究者在这方面进行了很多尝试。
在第三个方向上,研究者研究了钙钛矿薄膜太阳能电池系统的设计和性能优化。
钙钛矿太阳能电池器件的研究与制备太阳能电池是一种将太阳辐射转化为电能的设备,是可再生、清洁的新能源。
随着科技的日益发展,太阳能电池的效率不断提高。
近年来,钙钛矿太阳能电池作为一种新型高效太阳能电池逐渐成为研究的热点。
1、钙钛矿太阳能电池的简介钙钛矿太阳能电池是一种半导体太阳能电池,与硅太阳能电池相比,性能更加优异,对光的吸收更高,在光照水平较低时仍具有高效率等优点。
钙钛矿太阳能电池材料主要为金属铅和钙钛矿,其中钙钛矿是指一类六方晶系结构的金属卤化物,通常由几种金属、钙和卤素等化合物组成。
2、钙钛矿太阳能电池的制备钙钛矿太阳能电池的制备主要包括物质制备、膜制备、器件制备和性能测试。
物质制备包括制备钙钛矿前体、液态薄膜、钙钛矿粉末等。
膜制备包括钙钛矿薄膜的制备、N型半导体材料的制备、要素与背电极的膜制备、透明导电电极的制备等。
器件制备包括将制备好的钙钛矿薄膜与电极层进行层叠并在300~400摄氏度下烘烤形成太阳能电池器件的制备。
性能测试包括分析钙钛矿太阳能电池的电流电压特性、填充因子、转换效率等参数。
3、钙钛矿太阳能电池研究的现状目前,钙钛矿太阳能电池的转换效率不断提高,已达到了25.2%的效率。
其中最高效率的钙钛矿材料为铅锡钙钛矿,并且随着对材料和器件物理性质的进一步研究,铅锡钙钛矿太阳能电池的效率有望进一步提高。
此外,钙钛矿太阳能电池的稳定性也成为研究的热点之一,人们希望通过改进钙钛矿材料与构建器件结构等措施提高钙钛矿太阳能电池的稳定性。
4、钙钛矿太阳能电池的应用前景钙钛矿太阳能电池以其高效率和便捷的制备工艺,将在未来成为太阳能领域的研究热点。
其应用领域涉及太阳能发电、半导体光电器件、生命科学等领域。
例如,在太阳能电池领域,研究人员希望开发钙钛矿太阳能电池作为未来新一代太阳能电池的主流技术;在生命科学领域,研究人员通过将钙钛矿太阳能电池用于人体光照治疗、光合作用的模拟等方面获得了良好的效果。
总之,钙钛矿太阳能电池作为一种新型太阳能电池材料,具有高效率、低成本、低能耗、可再生、清洁等优点,是未来太阳能领域的重要研究方向。
钙钛矿太阳能电池国内外现状和发展趋势钙钛矿太阳能电池是一种新型的高效太阳能电池技术,具有高转换效率、低成本、可制备柔性器件等优点,因此备受关注。
本文将从国内外现状和发展趋势两个方面来探讨钙钛矿太阳能电池的发展情况。
一、国内现状近年来,中国在钙钛矿太阳能电池领域取得了显著进展。
国内多所高校和研究机构投入大量资源进行钙钛矿太阳能电池的研究和开发工作。
在材料研究方面,中国科学院、清华大学等机构提出了一系列改进和创新,如引入新的钙钛矿材料、优化电池结构等。
在工艺制备方面,国内研究机构不断改进制备工艺,提高了钙钛矿太阳能电池的制备效率和稳定性。
此外,国内企业也开始投入到钙钛矿太阳能电池的生产中,推动了产业化进程。
二、国外现状国外在钙钛矿太阳能电池领域的研究也非常活跃。
英国、美国、德国等国家的研究机构和企业在钙钛矿太阳能电池的研究和开发方面取得了很多成果。
例如,英国牛津大学的研究团队提出了一种新型的钙钛矿太阳能电池结构,大大提高了电池的稳定性和光电转换效率。
美国麻省理工学院的研究团队开发了一种可弯曲的钙钛矿太阳能电池,为柔性电子设备的应用提供了新的可能性。
三、发展趋势从国内外现状来看,钙钛矿太阳能电池的发展前景非常广阔。
未来的发展趋势主要集中在以下几个方面:1. 材料研究:钙钛矿太阳能电池的性能取决于材料的选择和优化。
未来的研究将聚焦于寻找更好的钙钛矿材料,提高电池的光电转换效率和稳定性。
2. 工艺制备:制备工艺的改进将有助于提高钙钛矿太阳能电池的制备效率和降低成本。
例如,采用新的工艺能够实现大规模生产,推动产业化进程。
3. 应用拓展:钙钛矿太阳能电池不仅可以用于传统的光伏发电,还可以应用于电动汽车、移动设备、建筑一体化等领域。
未来的发展将会进一步拓展钙钛矿太阳能电池的应用领域。
4. 环境友好:钙钛矿太阳能电池具有较低的能源消耗和环境污染,是一种环境友好型能源技术。
未来的发展将更加注重钙钛矿太阳能电池的可持续性和环境友好性。

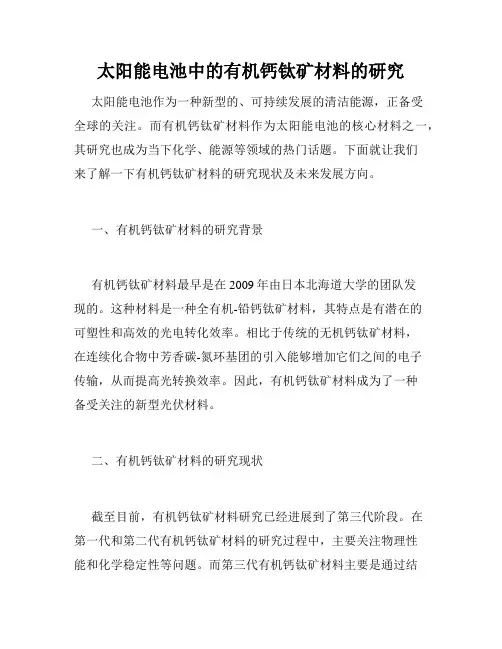

太阳能电池中的有机钙钛矿材料的研究太阳能电池作为一种新型的、可持续发展的清洁能源,正备受全球的关注。
而有机钙钛矿材料作为太阳能电池的核心材料之一,其研究也成为当下化学、能源等领域的热门话题。
下面就让我们来了解一下有机钙钛矿材料的研究现状及未来发展方向。
一、有机钙钛矿材料的研究背景有机钙钛矿材料最早是在2009年由日本北海道大学的团队发现的。
这种材料是一种全有机-铅钙钛矿材料,其特点是有潜在的可塑性和高效的光电转化效率。
相比于传统的无机钙钛矿材料,在连续化合物中芳香碳-氮环基团的引入能够增加它们之间的电子传输,从而提高光转换效率。
因此,有机钙钛矿材料成为了一种备受关注的新型光伏材料。
二、有机钙钛矿材料的研究现状截至目前,有机钙钛矿材料研究已经进展到了第三代阶段。
在第一代和第二代有机钙钛矿材料的研究过程中,主要关注物理性能和化学稳定性等问题。
而第三代有机钙钛矿材料主要是通过结构调控、生物模拟和化学稳定性等方面的研究来实现更高效的能量转换效率。
当前主流的有机钙钛矿材料结构包括:全有机钙钛矿、有机-无机杂化钙钛矿、无机钙钛矿等。
其中,全有机钙钛矿材料由于其潜在的可塑性和高度的可调性等特点,被认为是最可行的替代无机钙钛矿的方案之一。
有机-无机杂化钙钛矿则通过有机基团与钙钛矿结构的相互作用,形成一个稳定的结构,从而实现高效的光电转换效率。
三、有机钙钛矿材料的未来发展方向虽然有机钙钛矿材料已经取得了很大的进展,但是与无机钙钛矿材料相比,其在化学稳定性、长期稳定性和生产成本等方面仍存在很多问题。
因此,未来有机钙钛矿材料的研究方向主要应该聚焦于以下三个方面:1、提高材料的稳定性。
有机钙钛矿材料虽然有潜在的可塑性和高调性,但是其在长期使用过程中的稳定性较差。
因此,研究人员需要通过结构修饰和激光处理等方式,提高材料的稳定性。
2、改善材料的长期稳定性。
尽管有机钙钛矿材料的光电转换效率高,但其长期使用后的降解速度十分快。

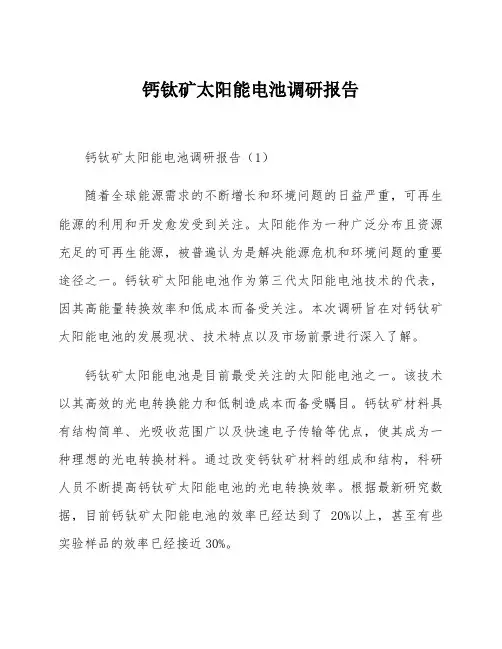

钙钛矿太阳能电池调研报告钙钛矿太阳能电池调研报告(1)随着全球能源需求的不断增长和环境问题的日益严重,可再生能源的利用和开发愈发受到关注。
太阳能作为一种广泛分布且资源充足的可再生能源,被普遍认为是解决能源危机和环境问题的重要途径之一。
钙钛矿太阳能电池作为第三代太阳能电池技术的代表,因其高能量转换效率和低成本而备受关注。
本次调研旨在对钙钛矿太阳能电池的发展现状、技术特点以及市场前景进行深入了解。
钙钛矿太阳能电池是目前最受关注的太阳能电池之一。
该技术以其高效的光电转换能力和低制造成本而备受瞩目。
钙钛矿材料具有结构简单、光吸收范围广以及快速电子传输等优点,使其成为一种理想的光电转换材料。
通过改变钙钛矿材料的组成和结构,科研人员不断提高钙钛矿太阳能电池的光电转换效率。
根据最新研究数据,目前钙钛矿太阳能电池的效率已经达到了20%以上,甚至有些实验样品的效率已经接近30%。
钙钛矿太阳能电池除了具有高转换效率外,其制造成本也相对较低。
传统的硅基太阳能电池制造过程复杂,材料成本高昂,而钙钛矿太阳能电池的制造相对更加简单和经济。
钙钛矿材料可以通过溶液法、蒸发法和喷雾法等简单的工艺制备得到,这大大降低了制造成本。
同时,钙钛矿材料可以在柔性基底上制备,使得钙钛矿太阳能电池具备了良好的可弯折性能。
这一特点使得钙钛矿太阳能电池在实际应用中具有更大的灵活性和可塑性。
钙钛矿太阳能电池的市场前景广阔。
传统的硅基太阳能电池在市场上占据主导地位,但其制造成本较高,限制了其大规模商业化的发展。
相比之下,钙钛矿太阳能电池具有较低的制造成本和较高的转换效率,更具潜力成为主流太阳能电池技术。
根据市场预测,到2030年,钙钛矿太阳能电池有望占据光伏市场的30%以上份额。
此外,随着工艺和材料技术的不断突破,钙钛矿太阳能电池的性能还将继续提升,市场份额有望进一步扩大。
尽管钙钛矿太阳能电池具有许多优势和潜力,但其也面临着一些挑战和限制。
首先,钙钛矿材料相对不稳定,容易受到湿度、光照强度和温度等环境因素的影响,这可能影响其长期的稳定性和使用寿命。

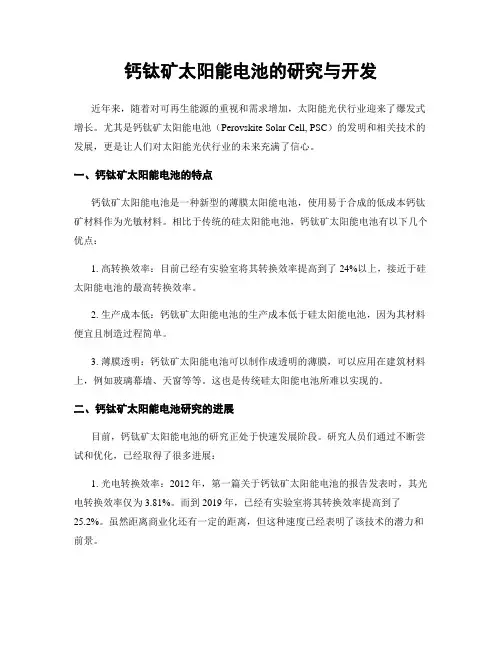

钙钛矿太阳能电池的研究与开发近年来,随着对可再生能源的重视和需求增加,太阳能光伏行业迎来了爆发式增长。
尤其是钙钛矿太阳能电池(Perovskite Solar Cell, PSC)的发明和相关技术的发展,更是让人们对太阳能光伏行业的未来充满了信心。
一、钙钛矿太阳能电池的特点钙钛矿太阳能电池是一种新型的薄膜太阳能电池,使用易于合成的低成本钙钛矿材料作为光敏材料。
相比于传统的硅太阳能电池,钙钛矿太阳能电池有以下几个优点:1. 高转换效率:目前已经有实验室将其转换效率提高到了24%以上,接近于硅太阳能电池的最高转换效率。
2. 生产成本低:钙钛矿太阳能电池的生产成本低于硅太阳能电池,因为其材料便宜且制造过程简单。
3. 薄膜透明:钙钛矿太阳能电池可以制作成透明的薄膜,可以应用在建筑材料上,例如玻璃幕墙、天窗等等。
这也是传统硅太阳能电池所难以实现的。
二、钙钛矿太阳能电池研究的进展目前,钙钛矿太阳能电池的研究正处于快速发展阶段。
研究人员们通过不断尝试和优化,已经取得了很多进展:1. 光电转换效率:2012年,第一篇关于钙钛矿太阳能电池的报告发表时,其光电转换效率仅为3.81%。
而到2019年,已经有实验室将其转换效率提高到了25.2%。
虽然距离商业化还有一定的距离,但这种速度已经表明了该技术的潜力和前景。
2. 稳定性:钙钛矿材料的稳定性一直是钙钛矿太阳能电池面临的难点之一。
过去,钙钛矿电池往往只能维持几个小时或几天的性能。
但是,最近的研究表明,使用新的钙钛矿材料和电解质可以大大提高其稳定性。
实验室制造的某些钙钛矿太阳能电池已经能够稳定运行了超过1,000个小时,这也是该技术商业化所必需的进展之一。
3. 可扩展性:钙钛矿太阳能电池可扩展性是商业化所必需的另一个关键因素。
过去,这种太阳能电池被认为只适用于小成品的制造,现在研究人员已经能够生产大电池并将其应用于实际建筑项目中。
三、钙钛矿太阳能电池的商业化前景虽然钙钛矿太阳能电池现在还没有在商业应用中完全普及,但是这种新型太阳能电池已经吸引了全球各大太阳能公司和投资者的关注。
论文题目钙钛矿太阳电池综述学院:物理科学与技术学院姓名:李晓果学号:31646044摘要:基于钙钛矿材料(CH3NH3PbI)制备的太阳能电池的效率由2009年的3.8%增长到了目前的20.2%,因为其较高的光吸收系数,较低的成本以及易于制备等优势引起了广泛的关注。
钙钛矿材料不仅可以作为光吸收层,还可以作为电子传输层(ETM)和空穴传输层(HTM),由此可以制备不同结构的钙钛矿太阳电池:介孔结构、介观超结构、平面结构和有机结构等。
除此之外,钙钛矿材料的制备方法的多样性也使其更具吸引力,目前已有一步溶液法、两步连续沉积法、双源共蒸发法和溶液—气相沉积法。
本文主要介绍钙钛矿太阳电池的发展历程、工作原理、薄膜的制备方法以及各层的作用,最后对钙钛矿太阳电池面临的问题和发展前景进行介绍。
关键词:钙钛矿材料;太阳电池;光吸收层1.钙钛矿太阳电池的发展历程随着人类社会的不断发展与进步,由工业发展带来的能源和环境问题日益明显,化石燃料(石油、煤炭、天然气等)的有限储量及其燃烧带来的全球变暖问题使人们不得不去寻找和开发环保且可再生的新型能源。
太阳能来源丰富,取之不尽,用之不竭,而且太阳能绿色环保无污染,是未来有希望获得大规模应用的新能源之一,受到国际社会的广泛关注与研究。
将太阳能转换为电能的重要器件之一就是太阳电池。
2009年,日本人Kojim等首先将有机-无机杂化的钙钛矿材料应用到量子点敏化太阳电池中,制备出第一块钙钛矿太阳电池,并实现了 3.8%的效率。
但这种钙钛矿材料在液态电介质中很容易溶解,该电池仅仅存在了几分钟级宣告失败,随后,Park等人于2011年将CH3NH3PbI纳米晶粒改为2-3nm,效率达到了6.5%。
由于仍然采用液态电解质,仅仅经过10min,电池效率就衰减了80%。
为解决钙钛矿的稳定性问题,2012年Kim等人将一种固态空穴传输材料(spiro-OMeTAD)引入到钙钛矿太阳电池中,制备出第一块全固态钙钛矿太阳电池,电池效率达到了9.7%。

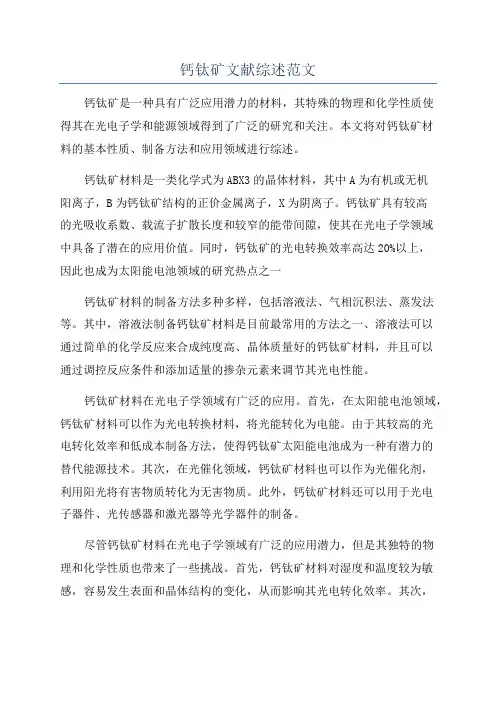

钙钛矿文献综述范文钙钛矿是一种具有广泛应用潜力的材料,其特殊的物理和化学性质使得其在光电子学和能源领域得到了广泛的研究和关注。
本文将对钙钛矿材料的基本性质、制备方法和应用领域进行综述。
钙钛矿材料是一类化学式为ABX3的晶体材料,其中A为有机或无机阳离子,B为钙钛矿结构的正价金属离子,X为阴离子。
钙钛矿具有较高的光吸收系数、载流子扩散长度和较窄的能带间隙,使其在光电子学领域中具备了潜在的应用价值。
同时,钙钛矿的光电转换效率高达20%以上,因此也成为太阳能电池领域的研究热点之一钙钛矿材料的制备方法多种多样,包括溶液法、气相沉积法、蒸发法等。
其中,溶液法制备钙钛矿材料是目前最常用的方法之一、溶液法可以通过简单的化学反应来合成纯度高、晶体质量好的钙钛矿材料,并且可以通过调控反应条件和添加适量的掺杂元素来调节其光电性能。
钙钛矿材料在光电子学领域有广泛的应用。
首先,在太阳能电池领域,钙钛矿材料可以作为光电转换材料,将光能转化为电能。
由于其较高的光电转化效率和低成本制备方法,使得钙钛矿太阳能电池成为一种有潜力的替代能源技术。
其次,在光催化领域,钙钛矿材料也可以作为光催化剂,利用阳光将有害物质转化为无害物质。
此外,钙钛矿材料还可以用于光电子器件、光传感器和激光器等光学器件的制备。
尽管钙钛矿材料在光电子学领域有广泛的应用潜力,但是其独特的物理和化学性质也带来了一些挑战。
首先,钙钛矿材料对湿度和温度较为敏感,容易发生表面和晶体结构的变化,从而影响其光电转化效率。
其次,钙钛矿材料在制备过程中存在较高的能源消耗和环境污染问题,需要进一步改进制备方法来降低能源消耗和环境影响。
综上所述,钙钛矿材料具有良好的光电特性和广泛的应用潜力,在光电子学和能源领域有着广泛的研究和应用前景。
未来的研究应该集中在钙钛矿材料的稳定性、制备方法和应用领域上,以探索更高效、更可持续的钙钛矿材料,并促进其在实际应用中的推广和商业化。
钙钛矿太阳能电池的稳定性研究与提升近年来,钙钛矿太阳能电池作为一种新型太阳能电池,已经受到越来越多人的关注和研究。
相比传统硅太阳能电池,钙钛矿太阳能电池具有更高的光电转换效率和更低的制造成本,这使得其具有更加广阔的应用前景。
但是,钙钛矿太阳能电池在实际应用中存在着稳定性差的问题,这给其应用带来了一定的困难。
一、钙钛矿太阳能电池的特点钙钛矿太阳能电池是一种由钙钛矿材料制成的太阳能电池,其光电转换效率非常高,可以达到20%以上。
而且,钙钛矿材料具有良好的可塑性和可加工性,可以制成柔性太阳能电池,使得太阳能电池的应用范围更加广泛。
此外,钙钛矿太阳能电池的制造成本较低,比传统硅太阳能电池更加经济实用。
二、钙钛矿太阳能电池的稳定性问题然而,钙钛矿太阳能电池也存在着一些缺点,最明显的是其稳定性较差。
钙钛矿太阳能电池的稳定性指的是在长时间的使用过程中,其光电转换效率和电池寿命能否保持在一个稳定的水平。
由于钙钛矿太阳能电池的主要材料是有机-无机杂化钙钛矿,这种材料相对于传统的硅和硒化镉等材料来说,更加容易受到湿气、氧气等环境因素的影响,从而导致电池寿命的降低和光电转换效率的下降。
三、钙钛矿太阳能电池的稳定性研究及提升为了解决钙钛矿太阳能电池的稳定性问题,研究人员采取了一系列措施。
首先,他们从材料本身入手,针对钙钛矿材料的缺陷进行修复,改进钙钛矿的晶体结构,增加光电转换效率,提高材料的稳定性。
其次,他们通过控制钙钛矿太阳能电池的制备过程,优化制备工艺,以减少材料受到污染的可能性。
此外,研究人员还探索了多种防护措施,例如添加稳定剂、使用有机物和无机物复合材料等等,以保护钙钛矿材料免受环境因素和光伏衰减的影响,提高太阳能电池的寿命和稳定性。
总之,钙钛矿太阳能电池是一种非常有前景的太阳能电池,但其稳定性的问题还需要进一步探讨和研究。
未来的研究可以深入探究钙钛矿太阳能电池的材料性质和制备工艺,以及对其稳定性问题的解决方案,以提高钙钛矿太阳能电池的应用前景和市场竞争力。
钙钛矿太阳能电池研究综述 钙钛矿太阳能电池 引言 21世纪以来,人口急剧增长,能源和环境问题日益明显。目前,人们主要消耗的是不可再生能源,例如煤、天然气、石油等化石燃料。而未来人类还需大量的能源,故人类正在积极开发新能源。 而太阳能具有清洁、无污染、分布广并且能量充分,是目前广大科研人员的研究重点。而光伏为开发太阳能的主要对象,主要其具有安全、清洁、成本低廉等优点。目前,市场上主要为第一代硅基太阳能电池,大约占了90%,其余的约10%被CdTe和GIGS为代表的第二代薄膜太阳能电池所占据。然而,硅基太阳能电池在原材料和制造上,其成本都比较高,工艺较复杂。因此,人们正在努力开发高效率、低成本的新型太阳能电池。如钙钛矿太阳能电池[1]。 近年来,钙钛矿太阳能电池由于光电效率高,工艺简单等一些优异性能而受到人们的广泛关注。现如今广大研究人员正在大力研究,开发钙钛矿太阳能电池,其光电转化效率正在不断突破、提高,有可能达到甚至超过单晶硅太阳电池(25.6%)的水平。其中钙钛矿太阳能电池的光电转化效率被证实已达到了20. 1%[2],这项重大的成就于2013 年度,成功被Science 评选为十大科学突破之一[3]。
一 钙钛矿太阳能电池的发展历程 人们从十年以前就开始研究钙钛矿型结构化合物,刚开始由于其具有优异的光子传导性以及半导体特性,而被应用于薄膜晶体管和有机发光二极管中。[4] 2009 年,Miyasaka 等[5]首先制得钙钛矿结构的太阳能电池,它主要是以CH3NH3PbBr3和CH3NH3PbI3为光敏化剂。这成功地跨出了钙钛矿太阳能电池发展的第一步,也为钙钛矿太阳能电池发展奠定了重要的基础。 2011年,Park 等[6]以CH3NH3PbI3为光敏化剂,通过改善工艺及优化原料组分比,成功制备了光电转化效率为6. 54%的钙钛矿太阳能电池,其结构和性能得到了一定的提升。 2012年,Snaith 等[7]利用CH3NH3PbI2Cl作为光吸收剂,并且将结构中的TiO2层用Al2O3层进行替代,最终电池的效率增加到10.9%。钛矿太阳能电池逐渐引起了科研人员的广泛关注,进入了高速发展阶段。 2013 年,钙钛矿太阳能电池在结构以及性能上,都得到了进一步的优化。Gratzel 等[8]制备了光电转化效率为15% 的钙钛矿太阳能电池,所采用的方法是两步连续沉积法。同年,Snaith 等[9]采用双源蒸镀法成功制备了平面异质结钙钛矿太阳能电池,其光电转换效率为15. 4%。 2014 年,Han 等[10]采用全印刷的手段来制备无空穴传输层,同时用碳电极取代金属电极,成功制备了光电转化效率为11. 60%的钙钛矿太阳能电池。Kelly 等[11]采用ZnO 作为电子传输层,空穴传输层采用spiro-OMeTAD,其制备的钙钛矿太阳能电池的光电转化效率达到了10. 2%。这标志着钙钛矿太阳能电池正在向商业化方向发展。 在2015年钙钛矿太阳能电池的光电转换效率突破了20.1%[12]。2016年初,根据美国可再生能源国家实验室(NERL)报导,钙钛矿太阳能电池的最高光电转换效率已经达到了22.1%[13],已经接近于单晶硅太阳电池的转换效率。 由于钙钛矿太阳电池载流子的扩散长度(大于1um)和传输特性比较优异[14],且具有制备温度低、制程简单、成本低、效率高等优势,被认为是最具前景的纳米结构太阳电池之一。其优良特性在近几年引起了科研人员的强烈关注。 二 钙钛矿的结构和性能 目前,钙钛矿太阳能电池结构化合物的组成可表示为ABX3,A代表有机阳离子,如CH3NH3+、HOOC(CH2)4NH33+等;B代表金属离子,如Pb2+、Sn2+等;X代表卤素离子,如Cl-、Br-、I-等[1]。有机铅卤化物钙钛矿材料结构如图一所示 图一 有机铅卤化物钙钛矿材料结构 由图一可知,其在室温条件下为四方相钙钛矿结构。 其中卤素原子以共顶的途径相互连成八面体,单位八面体在三维空间内通过无限延伸而形成无机骨架结构。金属原子位于卤素八面体的中心,有机阳离子层位于层间。无机层和有机层之间存在氢键,并且通过氢键力进行连接,相互交叠而形成稳定的类钙钛矿层状结构,此结构能够提高载流子的传输效率,从而能增加太阳能电池器件的光电转换效率以及改善其环境稳定性。由于杂化钙钛矿独特的结构,使其具有良好的非线性光学、磁和传导、电致发光等优异的物理性质 [15]。
图二 CH3NH3PbI3晶体的晶胞的空间点阵图 有机无机杂化钙钛矿的组分原型为CH3NH3PbI3,也有混合卤化物型CH3NH3PbI3-xBrx和CH3NH3PbI3-xClx。采取原型钙钛矿晶体的空间结构,CH3NH3PbI3的晶胞的空间点阵如图二所示。 三 钙钛矿型太阳能电池的基本结构 钙钛矿太阳能电池可以说是改进的染料敏化太阳能电池,其结构与染料敏化太阳能电池有些相似。其中根据钙钛矿活性层是否有介孔骨架支撑层,我们可以将钙钛矿太阳电池结构分为介孔型钙钛矿太阳能电池和平面异质结构型钙钛矿太阳能电池。一般来说,钙钛矿太阳能电池由六部分组成,分别为玻璃基底、FTO(掺氟的氧化锡)层、电子传输层(ETM)、钙钛矿光敏层、空穴传输层(HTM)和光阴极(又称对电极)。如图三所示: 电子传输层常用致密二氧化钛TiO2材料。光阴极常使用金,银或者石墨烯。空穴传输层通常为Spiro-MeOTAD及聚噻吩类等。而钙钛矿层则为无机卤化物,如CH3NH3PbI3等 [16]。
图三 钙钛矿型太阳能电池基本结构 四 钙钛矿型太阳能电池的分类及原理 介孔型钙钛矿太阳能电池 介孔材料具备高的比表面积(高达1000m2/g)及孔隙率。由于这些优良的特性,介孔材料得到了广泛的应用及研究。研究人员通常采用介孔氧化物,以此来提升材料的受光面积以及器件效率。 图四即为介孔钙钛矿太阳能电池的工作原理图:
图四 介孔钙钛矿太阳能电池的工作原理图 由图四可见,电池在太阳光的照射,钙钛矿层将吸收光子,电子发生跃迁,激子发生分离,最终产生电子和空穴对。 然后,这些自由电子传输到电子传输层,而空穴移动到空穴传输层。即由于致密二氧化钛层和钙钛矿层材料的能带差异,电子移动到二氧化钛致密层,最终传到导电玻璃上。而空穴与电子移动方向刚好相反,其会移动到空穴传输层,然后空穴传输层将空穴传输到对电极上去。 最后,在光照条件下,将导电玻璃和金属电极的外电路相连,即可产生光电流。 筛选介孔电子可以分为2个步骤: (1)钙钛矿层和致密层直接接触,即可将电子传输到导电玻璃上。 (2)钙钛矿与TiO2膜接触,电子先移动到TiO2上去,传送到致密层以后,致密层将会对其进行一些选择,然后才传输到导电玻璃上[1]。 平板型异质结钙钛矿太阳能电池 目前,钙钛矿太阳能电池主要倾向于低温方向发展。因为低温制备不但可以节约能源,还能降低成本。而平板钙钛矿太阳能电池刚好代表了此研究方向。 平板钙钛矿太阳能电池的工作原理如图六所示。 由图五可见,钙钛矿层受到光照后,吸收光子,价带电子将会跃迁到导带,从而产生电子-空穴对。 由于钙钛矿的导带能量比TiO2导带的能量要低,因此,钙钛矿上的导带电子将会移动到TiO2导带,最终通过TiO2将电子传输到FTP导电玻璃。
图五 平板钙钛矿太阳能电池的工作原理图 与此同时,空穴也将会传输到空穴传输层,从而激子产生了分离,当外电路连接时,通过电子与空穴的移动,电池中即可产生电流[1]。 五 钙钛矿的制备方法 杂化钙钛矿晶体主要是将无机盐和有机盐充分混合及反应后,然后将得到的前驱体溶液在介孔材料中的孔隙内组装而形成的。一般来说,制备杂化钙钛矿晶体薄膜的方法有:一步溶液旋涂法 [17],双源气相沉积法[[18]和两步溶液浸渍法[[19]。 一步溶液旋涂法是将等摩尔比的CH3NH3I和PbI2的γ-丁内酯或DMF溶液,然后将其旋涂在介孔TiO2薄膜上,通过自组装形成杂化钙钛矿,再经过退火后,即能获得完整的晶形。 一步溶液旋涂法的优点有:(1)操作简单;(2)可以制备出完整性比较好的杂化钙钛矿晶体薄膜。一步溶液旋涂法的缺点有:(1)不能精确地控制形貌以及厚度;(2)一步溶液法形成的薄膜,其不但均匀性比较差,而且存在许多的形态缺陷;(3)由于原料中同时存在有机组分和无机组分,较难选择同时溶解二者的溶剂,除此之外,还要考虑金属价态稳定性、溶解性和溶解度等因素,而这些因素将会对效率造成一定的影响 [17]。 双源气相沉积法首先是把PbI2源和CH3NH3PbI3源按照特定的速度进行蒸发,然后在介孔TiO2上进行沉积,即可得到杂化钙钛矿晶体薄膜。 气相沉积法的优点有:(1)能够很好地控制薄膜的均匀度和厚度;(2)最终得到的薄膜材料具备较低的单分子复合速率和较高的载流子迁移率。气相沉积法的缺点有:(1)难以平衡无机盐和有机盐二者的蒸发速率;(2)有机阳离子在高温下可能会发生蒸发;(3)不同种类的有机阳离子将会对热蒸发设备造成污染[18]。 两步溶液浸渍法首先将PbI2与DMF溶液或γ-丁内酯进行混合,然后旋涂到介孔TiO2薄膜上,或者在介孔TiO2薄膜上层积PbI2,然后将其与CH3NH3PbI3
的1-丁醇溶液进行混合,最终进行干燥,即可得到产物杂化钙钛矿晶体薄膜。
两步浸渍法的优点有:(1)可以得到完整性高的薄膜;(2)可以准确地控制薄膜的形貌和厚度;(3)其制备出的杂化钙钛矿薄膜,具有良好的覆盖率以
