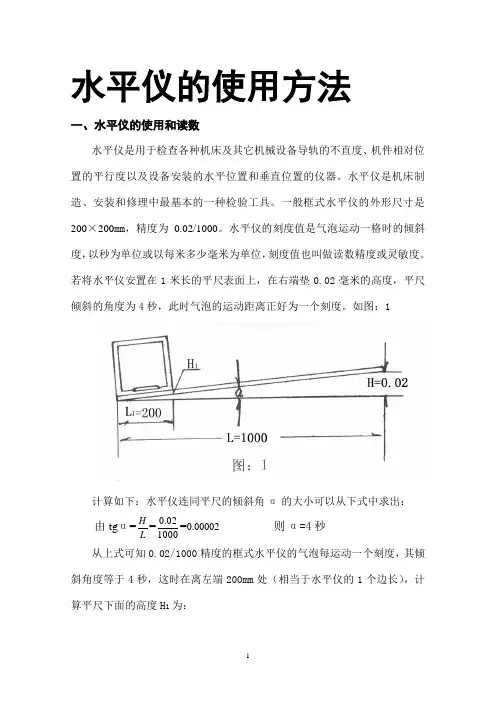

水平仪的使用方法一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。

水平仪是机床制造、安装和修理中最基本的一种检验工具。

一般框式水平仪的外形尺寸是200×200mm ，精度为0.02/1000。

水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。

若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。

如图：1计算如下：水平仪连同平尺的倾斜角α的大小可以从下式中求出：由tg α=L H =100002.0=0.00002 则α=4秒从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm 处（相当于水平仪的1个边长），计算平尺下面的高度H 1为：tg α=LH =0.00002 H 1=tg α×L 1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。

假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm 。

另外，水平仪的实际变化值还与读数精度有关。

所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。

由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。

水平仪的读数，应按照它的起点任意一格为0。

气泡运动一格计数为1，再运动一格计数为2，以此进行累计。

在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。

测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。

水平仪 (1) ppt课件

（1）使用水平仪测量前，必须将被测量表面与水平仪工作表面擦干净，以防测量不准确或擦伤工作表面。
（2）使用水平仪时，必须手握仪器的握手，不要用手触动气泡玻璃管，也不要对着玻璃管呼吸，以防影响水平仪的读数精度。看水平仪时，视线要垂直对准气泡玻璃管，否则读数不准。
（3）测量过程中，水平仪要轻拿轻放，不允许在设备的被测表面上将水平仪的工作面拖来拖去。在撬动设备或敲打垫铁时，必须将水平仪移开。
1000
4"
ppt课件
7
3.水平仪的读数方法
• 水平仪的读数方法有直接读数法和平均读数法两种。
• 1)直接读数法以气泡两端的长刻线作为零线，气泡相对零线移动格数作为读数，这种读数方法最为常用
ppt课件
8
ppt课件
9
• 图7-4a表示水平仪处于水平位置，气泡两端位于长线上，读数为“0”；图7-4b表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为“+2”；图7-4c表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”。
• （1）测量时，水平仪第一读数为0，在原位置旋转180 度进行测量，读数也为0，则说明被测表面呈水平状态，水平仪没有误差。
• （2）测量时，水平仪第一读数为0，第二次读数气泡向一个方向移动，则说明被测表面和水平仪都有误差，并且两者误差值相等，都等于读数值的一半。
ppt课件
13
水平仪误差修正
• 2)平均读数法由于环境温度变化较大，使气泡变长或缩短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。
• 平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端点止，然后取这两个读数的平均值作为这次测量的读数值。

水平仪使用PowerPoint 演示文稿

tana △H / L 0.02/1000 0.0002
按相似关系可知，在离左端200mm处得平尺下面，高
度变化量为: H1
L1m
0.004 mm
设备安装工程测量
✓ 水平仪的读数方法
1、绝对读数法气泡在中间位置时，读作0.以零线为基准，气泡向任意一端偏移零线的格数即为实际偏差格数。一般规定，气泡移动方向与水平仪移动方向相同，读为正值，反之读为负值；
3、测量过程中，水平仪要轻拿轻放，要避免水平仪手震动或摩擦损伤；
4、检查测量垂直面时，水平仪应均匀地紧靠在立面上，要避免温差的影响；
5、使用完毕后，水平仪要用干净的擦布擦拭干净并涂上一层薄薄的机油放入盒中，要避免水平仪生锈、受重压和与粗糙的工具放在一起。
2、平均值读数法从两长刻线为准向同一方向分别读出气泡停止的格数，再把两数相加除以2，即为读数值。平均值读数法精度较高。
设备安装工程测量
✓ 水平仪使用维护
１、在使用水平仪测量前，必须将被测量面和水平仪工作表面擦干净，以防止测量不准确或者擦伤工作表面；
2、使用水平仪时，必须手握仪器的手把，不要用手触动气泡玻璃管，也不要对着玻璃管呼吸，以防影响水平仪的读数精度，看水平仪时视线要垂直对准刻度线；
水平仪
✓ 水平仪的构造（框式水平仪） 1、框架水平仪的框架是由合金钢或者铸铁经加工后制成的
。它的下面和两侧面试经过精加工的测量面，框架上装有水准管。 2、水准管水准管是由玻璃制成的，里面装了一定容积的液体，管壁上标出一定的刻度。 ✓ 水平仪工作原理：
当水平仪发生倾斜时，水准管中气泡就向水平仪升高的一端移动，从而确定水平面的位置。水准管内壁曲率半径越大，分辨率就越高，曲率半径越小，分辨率越低，因此水准管曲率半径决定了水平仪的精度。水平仪主要用于检验各种机床和工件的平面度、直线度、垂直度及设备安装的水平位置等。特别是在测垂直度时，磁性水平仪可以吸咐在垂直工作面上，不用人工扶持，减轻了劳动强度，避免了人体热量辐射带给水平仪的测量误差。
