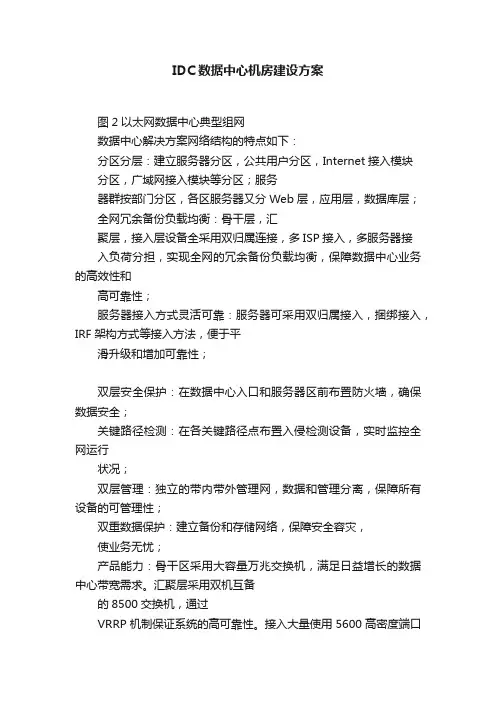

图2以太网数据中心典型组网
数据中心解决方案网络结构的特点如下：
分区分层：建立服务器分区，公共用户分区，Internet接入模块
分区，广域网接入模块等分区；服务
器群按部门分区，各区服务器又分Web层，应用层，数据库层；
全网冗余备份负载均衡：骨干层，汇
聚层，接入层设备全采用双归属连接，多ISP接入，多服务器接
入负荷分担，实现全网的冗余备份负载均衡，保障数据中心业务的高效性和
高可靠性；
服务器接入方式灵活可靠：服务器可采用双归属接入，捆绑接入，IRF架构方式等接入方法，便于平
滑升级和增加可靠性；
双层安全保护：在数据中心入口和服务器区前布置防火墙，确保数据安全；
关键路径检测：在各关键路径点布置入侵检测设备，实时监控全网运行
状况；
双层管理：独立的带内带外管理网，数据和管理分离，保障所有设备的可管理性；
双重数据保护：建立备份和存储网络，保障安全容灾，
使业务无忧；
产品能力：骨干区采用大容量万兆交换机，满足日益增长的数据中心带宽需求。
汇聚层采用双机互备
的8500交换机，通过
VRRP机制保证系统的高可靠性。
接入大量使用5600高密度端口
可堆叠千兆交换
机，满足服务器接入的高带宽要求和高可靠性、可
扩充性需求。
总结：IDC数据中心的建设是分层次的，而最基础的部分无疑是承载的平台----设备，华为-3Com公
司从基本入手，首先解决网络、存储的基础部分对IDC数据中心的支撑，随后华为-3Com公司还会持续
不断的对IDC数据中
心的安全、出口、服务器负载均衡等部分逐步提出后期的解决方案。
IDC数据中心机房建设方案
摘要
旨在构建完善的IDC数据中心，本文将探讨IDC数据中心机房建设方案，包括机房子系统设计、机柜布局、机柜风道设计、电源供应、网络部署及机房环境及安全等要素。
1、绪论
随着信息化的发展，数据中心已成为企业发展的重要基础设施。
由于数据中心的投资成本较高，所以在建设和维护方面要求更高。
此外，信息及服务的可用性也增加了企业建设数据中心的需求。
因此，构建一个容错性高、性能高、管理方便、投资少且可扩展性强的IDC数据中心成为企业投资的重要项目之一，对于企业有着重要的价值。
2、IDC数据中心机房建设
2.1机房子系统设计
机房子系统设计是IDC数据中心机房建设的重要一环，是整个机房系统的基础，包括机房结构设计、机房布局设计、防护等级设计、空调系统设计等环节。
（1）机房结构设计
（2）机房布局设计
机房布局设计应考虑机柜大小和布置位置。
一、项目背景与目标随着信息技术的飞速发展，数据中心机房作为支撑企业信息化建设的核心基础设施，其重要性日益凸显。
本方案旨在提供一套详细的数据中心机房装修方案，确保机房环境稳定、安全、高效，以满足企业对数据中心机房的高标准要求。
二、装修方案概述本方案将围绕数据中心机房的装修需求，从空间布局、装修材料、供电系统、冷却系统、安全防护、监控系统等方面进行全面规划与设计，确保机房环境的稳定性与可靠性。
三、空间布局规划1. 合理规划机房空间，根据设备类型、数量及未来扩展需求，设计机房的功能区域，包括服务器区、存储区、网络设备区、运维管理区等。
2. 确保机房内设备布局合理，便于运维人员操作与管理，同时考虑设备的散热与通风需求。
3. 设计合适的通道与走廊，确保人员与设备的安全通行。
四、装修材料选择1. 选用抗静电、防火、防潮、耐腐蚀的装修材料，确保机房环境的安全与稳定。
2. 地面采用抗静电、防滑、耐磨的环氧地坪，确保设备稳定运行及人员安全。
3. 墙面使用防火、防潮、易清洁的材质，如抗静电漆或金属板，以满足机房的特殊需求。
五、供电系统设计1. 设计双路供电系统，确保机房设备在一路电源故障时仍能正常运行。
2. 配置UPS不间断电源，为关键设备提供稳定的电力供应，防止因电力波动导致的设备故障。
3. 设计合理的电缆布线方案，确保电源线的安全、美观与易维护。
六、冷却系统设计1. 根据机房设备的发热量及空间布局，设计合理的冷却系统，包括精密空调、新风系统、排风系统等。
2. 采用下送风、上回风的方式，确保设备散热均匀、高效。
3. 监控冷却系统的运行状态，确保机房温度、湿度等环境参数稳定。
七、安全防护措施1. 安装门禁系统，严格控制机房的进出人员，确保设备安全。
2. 配置视频监控系统，实时监控机房内部情况，防止非法入侵与盗窃行为。
3. 设计防雷击、防电磁干扰等防护措施，保障机房设备的稳定运行。
八、监控系统集成1. 集成动力环境监控系统，实时监测机房内的温度、湿度、电压、电流等关键参数，确保机房环境稳定。

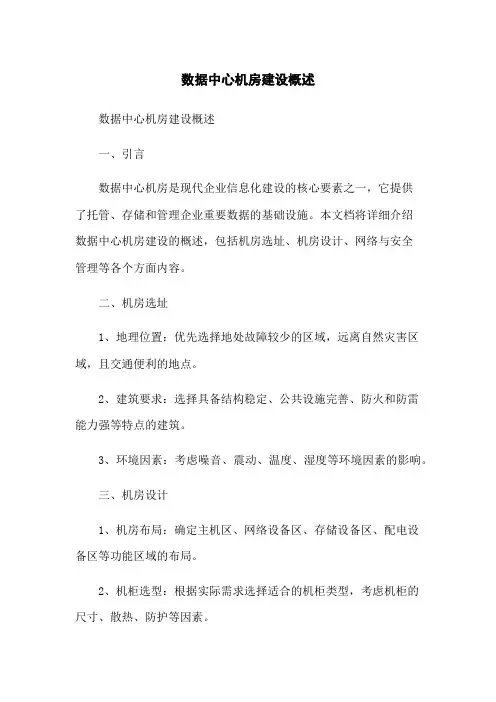

数据中心机房建设概述数据中心机房建设概述一、引言数据中心机房是现代企业信息化建设的核心要素之一，它提供了托管、存储和管理企业重要数据的基础设施。
本文档将详细介绍数据中心机房建设的概述，包括机房选址、机房设计、网络与安全管理等各个方面内容。
二、机房选址1、地理位置：优先选择地处故障较少的区域，远离自然灾害区域，且交通便利的地点。
2、建筑要求：选择具备结构稳定、公共设施完善、防火和防雷能力强等特点的建筑。
3、环境因素：考虑噪音、震动、温度、湿度等环境因素的影响。
三、机房设计1、机房布局：确定主机区、网络设备区、存储设备区、配电设备区等功能区域的布局。
2、机柜选型：根据实际需求选择适合的机柜类型，考虑机柜的尺寸、散热、防护等因素。
3、供电系统：确保机房有稳定可靠的电力供应，包括备用电源和持续供电装置。
4、网络设备：选用高性能的网络设备，提供高速、可靠的数据传输通道。
5、空调系统：设计合理的空调系统，确保机房气温和湿度的稳定控制。
6、安全设备：包括入侵检测系统、视频监控系统、防火系统等安全设备的选择与布置。
四、网络管理1、网络拓扑：设计合理的网络拓扑结构，包括核心层、汇聚层和接入层的规划和部署。
2、IP地质规划：统一规划和管理IP地质分配，避免冲突和资源浪费。
3、VLAN划分：根据网络需求划分VLAN，实现网络的分段管理和安全隔离。
4、路由器和交换机配置：进行路由器和交换机的硬件配置和软件设置，实现网络设备的高效运行。
五、安全管理1、访问控制：建立完善的访问控制机制，限制只有授权人员才能进入机房。
2、防火墙配置：配置防火墙规则，实现对进出机房的网络流量进行过滤和防护。
3、安全策略：制定严格的安全策略，包括密码策略、漏洞修复策略、数据备份策略等。
4、安全监控：建立监控系统，对机房及网络设备进行实时监测和告警。
六、附件：本文档涉及的附件包括：1、机房选址报告2、机房设计图纸3、网络拓扑图4、安全设备配置文件七、法律名词及注释：无。

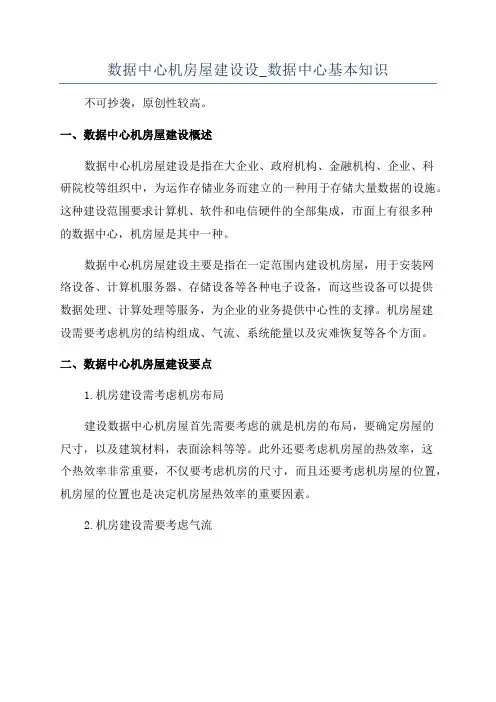

数据中心机房屋建设设_数据中心基本知识不可抄袭，原创性较高。
一、数据中心机房屋建设概述
数据中心机房屋建设是指在大企业、政府机构、金融机构、企业、科
研院校等组织中，为运作存储业务而建立的一种用于存储大量数据的设施。
这种建设范围要求计算机、软件和电信硬件的全部集成，市面上有很多种
的数据中心，机房屋是其中一种。
数据中心机房屋建设主要是指在一定范围内建设机房屋，用于安装网
络设备、计算机服务器、存储设备等各种电子设备，而这些设备可以提供
数据处理、计算处理等服务，为企业的业务提供中心性的支撑。
机房屋建
设需要考虑机房的结构组成、气流、系统能量以及灾难恢复等各个方面。
二、数据中心机房屋建设要点
1.机房建设需考虑机房布局
建设数据中心机房屋首先需要考虑的就是机房的布局，要确定房屋的
尺寸，以及建筑材料，表面涂料等等。
此外还要考虑机房屋的热效率，这
个热效率非常重要，不仅要考虑机房的尺寸，而且还要考虑机房屋的位置，机房屋的位置也是决定机房屋热效率的重要因素。
2.机房建设需要考虑气流。
IDC机房装修数据中心机房模型介绍 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2 1、数据中心机房模型介绍
数据中心机房是为电子信息设备提供运行环境的场所,可以是一幢建筑物或建筑物的一部分,包括主机房、辅助区、支持区和行政管理区等。典型数据中心机房模型如图1所示。
典型数据中心机房工程按照功能划分,主要包括辅助设备区(UPS及其电池、柴油发电机组)、主机房、监控室、会商间和办公区等。在实际建设中数据中心机房功能区域的设置和平面布置可以视具体情况有所不同。 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢3 数据中心机房的使用性质、管理要求及其在经济和社会中的重要性决定了其特殊性和安全性。它作为建筑物或建筑物的一部分,必然会受到外部环境的干扰,从而影响数据中心机房内电子信息设备的正常运行,轻者遭到经济损失,重者可能影响社会稳定,造成不可估量的重大灾难。外部环境主要包括不安全人员、雷电、水灾、电磁干扰、地震等。典型数据中心机房的风险识别和控制措施如图2所示。
基于数据中心的特殊性和风险控制的需要,典型数据中心机房工程所涵盖的工程内容主要包括以下几方面。
(1)装饰装修工程 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢4 ①机房区环境工程;
②办公区环境工程; ③监控区环境工程; ④动力区环境工程。 (2)电气工程 ①柴油发电机系统; ②不间断电源配电系统; ③动力配电系统; ④照明配电系统; ⑤电源防雷系统; ⑥机房接地系统。 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢5 (3)空调工程
①专用空调系统; ②辅助空调系统; ③新排风系统工程。 (4)消防工程 ①自动报警系统; ②分区气体灭火系统; ③分区水喷淋系统。 (5)弱电工程 ①楼宇设备自控系统; ②安防控制管理系统; 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢6 ③通信网络自动化管理系统;
④结构化布线系统; ⑤公共信息系统; ⑥监控中心控制系统。 典型数据中心机房专业分布如图3所示。
数据中心机房工程的用途决定了其设计和建设的复杂性。在工程设计和施工过程中应着重解决如下问题:可用性、可管理性、安全可靠、节能环保。 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢7 为了更好地解决上述问题,数据中心机房工程设计、施工等参与各方应综合各专业的技术要求,并进行有效的整合、协调和集成,使得各专业在数据中心机房中发挥应有的作用,并形成一个有效的整体,为其中的电子信息设备运行提供高效、平稳的运行环境。
数据中心机房工程设计和施工所涉及的问题极多。文中就几个横跨多个专业的问题展开讨论,并结合笔者多年的工程经验提出相应解决方案:冷热通道的气流组织;管线综合平衡;集中监控平台。
2冷热通道的气流组织 数据中心机房的气流组织形式应根据电子信息设备本身的冷却方式、设备布置方式、布置密度、设备散热量、设备散热方式、室内风速、防尘、噪声等要求,并结合建筑条件确定。机房气流组织形式、风口及送回风温差如表1所示。 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢8 数据中心机房工程中机柜或机架高度应大于1.8m、设备热密度大、设备发热量大或热负荷大,一般采用活动地板下送风、上回风的方式。目前应用最广泛、最适用的气流组织形式为冷热通道的送回风方式。冷空气从机柜或机架的前面吸入,热空气从机柜后面排除。设备放置在机柜或机架内,将会达到极好的散热效果,如图4所示。
按照上述气流组织的要求,以下问题应得到很好的解决: (1)静压箱的形成 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢9 根据《电子信息系统机房设计规范GB50174-2008》的要求,活动地板下的空间作为静压箱时,地板高度不宜小于400mm。活动地板下空间作为静压箱还应做好如下工作:
①应尽量选择优质的活动地板,以保证在长期低温恒湿环境下材料不变形,不膨胀。
②活动地板的铺装应加强质量管理,尤其在边角处理上一定要牢固,以免发生变形影响静压箱的密闭性。
③活动地板下的空间应做好封堵工作,尤其在管槽出入处、门(洞)口、轻质隔断等部位的封堵,以保证静压箱的密闭性。
④机柜或其它电子信息设备下方及下进线口应保证密封。 (2)保温处理 目前,多数数据中心机房工程选用机房专用空调。为了将机房温度控制在23℃±1℃,无论是水冷还是风冷系统,空调机组的出风口的空气温度一般在15℃以下。这样,整个静压箱的空气温度也将维持在此水平上。而机房下层作为办公区域,其空间温度一般维持在25℃左右。这样,机房地面(即下层楼板)上下会形成将近10℃的温差,极易在下层楼板结露,从而影响下层办公区域的使用。因此,地板下精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢10 必须做好保温处理。保温材料的选择应满足消防要求,并应采用环保材料。目前,地板下保温材料多选用闭泡橡塑板。
(3)设备布置 为了保证气流组织顺畅,数据中心机房内设备布置应有利于空调送回风。目前广泛采用的方式为设备列与空调机组送风方向保持水平,避免交叉甚至垂直。图1所示的典型数据中心机房模型中,空调机组正面应与机柜(或设备)列正反面保持垂直。
机柜或机架的前门应朝向冷通道,而后门则朝向热通道。因为大量电子信息设备的风扇安装在设备后侧,这样将有利于冷通道吹出的冷空气在设备内主动流通,大大提高了散热效果。
在不同数据中心机房中可能安装不同类型的电子信息设备,但只要采用冷热通道气流组织,均应尽量按照上述原则进行设备布置。
(4)地板排布及风口安装 数据中心机房工程在采用冷热通道送回风方式时一般采用架空活动地板。目前,机房工程大量采用的是600×600(mm)的抗静电地板。选择风口地板时,应尽量选择与相应地板配套的风口地板。按照冷热通道气流组织要求,冷通道应安装风精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢11 口地板,而在机柜或其它电子信息设备下方则应密封。照此原则,为了后期运行维护方便以及机房整洁美观,冷通道(设备列中)安装的风口板应尽量选择整板。结合地板的尺寸,如果冷通道放置两列风口地板(地板尺寸为600×600mm)时,宽度不宜小于1200mm(即可安装两整块风口地板),考虑到设备或机柜的尺寸,热通道的宽度可以做适当调整,以保证设备或机柜与地板缝协调。
数据中心机房设计时,设计人员应在地板平面图中注明风口地板安装数量和位置。风口地板的数量及安装位置应按照设备散热量、风口地板通风率、室内温差控制等因素综合考虑,由空调专业人员计算设计。在工程后期调试阶段,调试人员可以根据测试数据适当调整风口地板的数量和安装位置,但必须经过设计单位同意。
(5)管线综合 数据中心机房管线综合是一项复杂又必要的工作,具体解决方案详见后文。在采用冷热通道气流组织的机房工程中,管线综合应按照有利于气流组织顺畅的原则进行综合。
(6)回风保证措施 如图4所示,热通道的热空气应该顺畅地回到空调机组进行制冷处理,才能有效保证气流组织的顺畅性,从而有效降低设备温度。保证回风的措施主要包括: 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢12 按照图4所示,机柜或设备上方应该留有足够的空间才能有效保证回风要求。按照工程经验,机柜或设备的高度一般不超过2m,上方净空不宜小于0.6m。即机房的有效吊顶下净高应保持在2.6m以上,尤其是上走线方式的机房更应该保证不小于2.6m的净高。机房选址时应充分考虑建筑物的层高,以保证机房的净高。
在上走线机房内,管线综合时应充分考虑有利于回风的原则。 空调机组回风口应保证回风通畅,不应有遮挡。 (7)防尘处理 按照数据中心机房要求,静态条件下测试,机房内≥0.5μm的尘粒数≤18000粒/升。在采用冷热通道气流组织的数据中心机房内,空气的流动是十分顺畅的。这要求在气流组织通道内必须做好防尘处理。
地板下原地面应做好防尘处理。在地面保温和地板施工前,原地面应做好洁净处理,并刷(喷)防尘涂料,做好隐蔽检查记录。
原楼板(或有效转换层)做好防尘处理。在吊顶或转换层施工前,原楼板(或有效转换层)做好洁净处理,并刷(喷)防尘涂料,做好隐蔽检查记录。 精品资料 仅供学习与交流，如有侵权请联系网站删除 谢谢13 数据中心机房内风管等保温材料应尽量避免使用玻璃丝绵等易起尘的材料。 (8)环保和节能措施 最新数据中心机房工程要求绿色和可持续发展,绿色数据中心机房是设计和施工参与人员今后长期一段时间共同的目标。
绿色数据中心工程涉及的专业多、内容也十分复杂。笔者结合工程实践经验,就采用冷热通道气流组织的机房工程在环保和节能方面的注意事项做如下介绍:
前文讲到为了有效回风,机房的净空不宜小于2.6m。但并不是说机房的净高越高越好。因为机房净空过高,气流组织空间加大,空调的负荷将加大,不利于节能。而机房净高在2.6～3.0m之间将会在回风和节能方面达到平衡。所以,机房选址时应尽量考虑这方面的因素。如果机房层高过高,一般建议增加二次吊顶及转换层,以降低机房净高。
为了保证气流通畅,机房空调机组将加压送风。空调设备出风口至最远端风口地板的距离俗称送风距离。送风距离如果较远,设备送风压力就大,而压力越大,机房噪声也将越大,而且空调效率也会大大降低。有人值守的主机房和辅助区,在电子信息设备停机时,在主操作员位置测量的噪声值应小于65dB(A)。为了降低机
