跳频通信系统

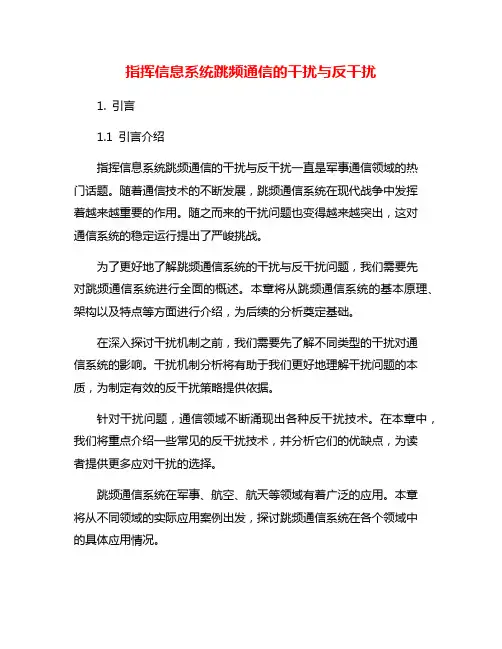

指挥信息系统跳频通信的干扰与反干扰1. 引言1.1 引言介绍指挥信息系统跳频通信的干扰与反干扰一直是军事通信领域的热门话题。

随着通信技术的不断发展，跳频通信系统在现代战争中发挥着越来越重要的作用。

随之而来的干扰问题也变得越来越突出，这对通信系统的稳定运行提出了严峻挑战。

为了更好地了解跳频通信系统的干扰与反干扰问题，我们需要先对跳频通信系统进行全面的概述。

本章将从跳频通信系统的基本原理、架构以及特点等方面进行介绍，为后续的分析奠定基础。

在深入探讨干扰机制之前，我们需要先了解不同类型的干扰对通信系统的影响。

干扰机制分析将有助于我们更好地理解干扰问题的本质，为制定有效的反干扰策略提供依据。

针对干扰问题，通信领域不断涌现出各种反干扰技术。

在本章中，我们将重点介绍一些常见的反干扰技术，并分析它们的优缺点，为读者提供更多应对干扰的选择。

跳频通信系统在军事、航空、航天等领域有着广泛的应用。

本章将从不同领域的实际应用案例出发，探讨跳频通信系统在各个领域中的具体应用情况。

我们将对干扰与反干扰技术的发展趋势进行展望。

随着技术的不断创新，干扰与反干扰技术也在不断演进，本章将对未来可能出现的新技术和趋势进行预测，为读者提供一个展望未来的视角。

2. 正文2.1 跳频通信系统概述跳频通信系统是一种通过在不同的频率上进行频率跳变来进行通信的技术。

在跳频通信系统中，发送端和接收端之间事先约定好一组频率序列，然后按照这个序列进行频率跳变，以达到通信的目的。

跳频通信系统具有抗干扰能力强、保密性好、抗截获性强等优点，因此在军事、民用以及商业通信领域都被广泛应用。

跳频通信系统一般由跳频发射机、跳频接收机、同步设备、控制系统等部分组成。

跳频通信系统的工作原理是发送端和接收端按照约定的频率序列进行频率跳变，以期在频率上的快速变化可以有效地减小外界的干扰，提高通信质量。

跳频通信系统在军事通信中应用较为广泛，其抗干扰能力强大可以有效应对各种形式的电磁干扰。

第1篇一、实验目的1. 了解跳频通信系统的基本原理和特点。

2. 掌握跳频通信系统测试方法及步骤。

3. 分析跳频通信系统的性能指标，评估系统性能。

二、实验原理跳频通信系统是一种利用频率跳变技术实现信息传输的通信方式。

其基本原理是在通信过程中，发送端和接收端在预设的跳频序列上按一定规律跳变频率，从而实现信号的传输。

跳频通信系统具有抗干扰能力强、保密性好、频谱利用率高等优点。

三、实验装置1. 跳频通信实验平台：包括跳频发射机、跳频接收机、频率合成器、示波器、计算机等。

2. 实验软件：跳频通信实验软件。

四、实验内容1. 跳频通信系统基本参数设置：设置跳频频率、跳频速率、跳频序列等参数。

2. 跳频发射机与跳频接收机连接：将跳频发射机与跳频接收机通过射频同轴电缆连接。

3. 跳频通信系统测试：在跳频通信实验平台上进行跳频通信测试，包括以下内容：（1）测试跳频通信系统的频率跳变特性：观察跳频发射机与跳频接收机输出信号的频率变化情况，确保频率跳变符合预设要求。

（2）测试跳频通信系统的误码率：通过增加干扰信号，观察跳频通信系统的误码率变化，评估系统抗干扰能力。

（3）测试跳频通信系统的传输速率：观察跳频通信系统的传输速率，确保传输速率满足实际需求。

4. 数据分析：对测试数据进行整理和分析，评估跳频通信系统的性能指标。

五、实验步骤1. 连接跳频通信实验平台，设置跳频通信系统基本参数。

2. 将跳频发射机与跳频接收机通过射频同轴电缆连接。

3. 打开跳频通信实验软件，进行跳频通信测试。

4. 观察跳频通信系统的频率跳变特性，确保频率跳变符合预设要求。

5. 通过增加干扰信号，观察跳频通信系统的误码率变化，评估系统抗干扰能力。

6. 观察跳频通信系统的传输速率，确保传输速率满足实际需求。

7. 对测试数据进行整理和分析，评估跳频通信系统的性能指标。

六、实验结果与分析1. 频率跳变特性：实验结果显示，跳频通信系统的频率跳变符合预设要求，跳频频率在预设范围内变化，跳频速率稳定。

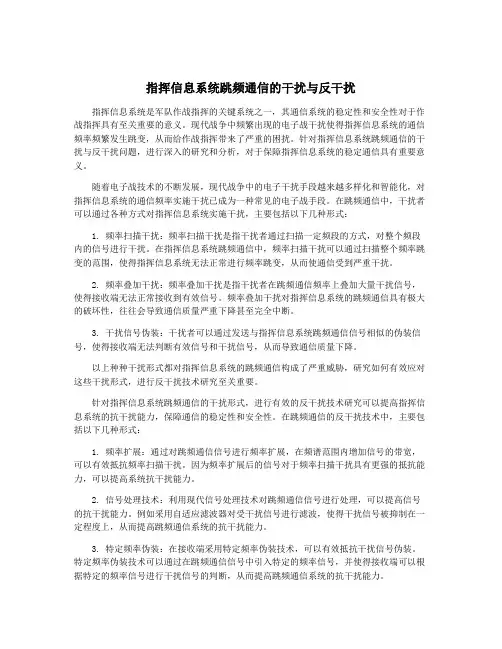

指挥信息系统跳频通信的干扰与反干扰指挥信息系统是军队作战指挥的关键系统之一，其通信系统的稳定性和安全性对于作战指挥具有至关重要的意义。

现代战争中频繁出现的电子战干扰使得指挥信息系统的通信频率频繁发生跳变，从而给作战指挥带来了严重的困扰。

针对指挥信息系统跳频通信的干扰与反干扰问题，进行深入的研究和分析，对于保障指挥信息系统的稳定通信具有重要意义。

随着电子战技术的不断发展，现代战争中的电子干扰手段越来越多样化和智能化，对指挥信息系统的通信频率实施干扰已成为一种常见的电子战手段。

在跳频通信中，干扰者可以通过各种方式对指挥信息系统实施干扰，主要包括以下几种形式：1. 频率扫描干扰：频率扫描干扰是指干扰者通过扫描一定频段的方式，对整个频段内的信号进行干扰。

在指挥信息系统跳频通信中，频率扫描干扰可以通过扫描整个频率跳变的范围，使得指挥信息系统无法正常进行频率跳变，从而使通信受到严重干扰。

2. 频率叠加干扰：频率叠加干扰是指干扰者在跳频通信频率上叠加大量干扰信号，使得接收端无法正常接收到有效信号。

频率叠加干扰对指挥信息系统的跳频通信具有极大的破坏性，往往会导致通信质量严重下降甚至完全中断。

3. 干扰信号伪装：干扰者可以通过发送与指挥信息系统跳频通信信号相似的伪装信号，使得接收端无法判断有效信号和干扰信号，从而导致通信质量下降。

以上种种干扰形式都对指挥信息系统的跳频通信构成了严重威胁，研究如何有效应对这些干扰形式，进行反干扰技术研究至关重要。

针对指挥信息系统跳频通信的干扰形式，进行有效的反干扰技术研究可以提高指挥信息系统的抗干扰能力，保障通信的稳定性和安全性。

在跳频通信的反干扰技术中，主要包括以下几种形式：1. 频率扩展：通过对跳频通信信号进行频率扩展，在频谱范围内增加信号的带宽，可以有效抵抗频率扫描干扰。

因为频率扩展后的信号对于频率扫描干扰具有更强的抵抗能力，可以提高系统抗干扰能力。

2. 信号处理技术：利用现代信号处理技术对跳频通信信号进行处理，可以提高信号的抗干扰能力。

跳频通信系统的原理及应用引言跳频通信是一种广泛应用于军事和民用通信系统中的通信技术。

它以其安全性和抗干扰性在现代通信领域扮演着重要角色。

本文将介绍跳频通信系统的原理及其在不同领域的应用。

一、跳频通信系统的原理跳频通信系统通过在时间或频域上频繁切换通信频率来减小被敌对干扰的可能性。

其主要原理如下：1.频率跳变：跳频通信系统通过定期改变通信信号传输的频率，使其在一段时间内在多个频率上进行传输。

这种频率跳变的方式大大增加了系统的隐蔽性，使被敌对干扰的可能性降低。

2.序列码技术：跳频通信系统使用序列码技术对传输的数据进行编码。

发送方和接收方都事先约定好相同的序列码，然后将编码后的信号发送出去。

接收方使用相同的序列码进行解码，以得到原始的数据。

3.调频技术：跳频通信系统使用调频技术将数字信号转化为模拟信号进行传输。

调频技术通过改变载波信号的频率来携带数字信号。

二、跳频通信系统的应用跳频通信系统在各个领域中都有不同的应用，以下是几个重要领域的应用示例：1. 军事通信跳频通信系统广泛应用于军事通信领域，主要用于提高通信的安全性和抗干扰性。

通过使用跳频技术，军队可以避免被敌对势力的监听和干扰，提供安全可靠的通信手段。

•保密通信：跳频通信系统的频率跳变和序列码技术使得军事通信更加难以被窃听，保护机密信息的安全。

•抗干扰：跳频通信系统的频率跳变和抗干扰技术使其能够在敌对环境中保持通信质量，在电子战等干扰环境中仍能有效传输。

2. 无线电频率分配跳频通信系统也适用于无线电频率分配问题，特别是在多用户场景下。

通过频率跳变和序列码技术，跳频通信系统可以将不同用户的通信信号进行分离，避免频率冲突和干扰。

•频率复用：跳频通信系统可以实现频率复用，通过在不同时间或空间上切换通信频率，将多个用户的信号分别传输，避免频谱资源的浪费。

•抗干扰：跳频通信系统通过频率跳变和序列码技术，可以抵御环境中的干扰，提高通信的质量和可靠性。

3. 蓝牙通信蓝牙技术是一种基于跳频通信的无线通信技术，广泛应用于近距离通信和数据传输领域。

跳频通信在电子对抗中的应用The Applications of the Frequency -Hop Communication System in Electronic Warfare电子01－2班陈贝摘要随着通讯、雷达和火箭技术的发展，以及它们在军事上的广泛应用，无线电干扰和无线电技术侦察在现代军事技术中越来越占据重要的地位并且已经成为保存自己、消灭敌人的重要措施之一。

本文简要介绍了电子对抗技术的由来，现状及其发展。

着重介绍了电子对抗中的通信对抗以及跳频通信系统在电子对抗中的应用。

跳频技术抗干扰能力强，抗截获能力高，在军事通信领域应用广泛。

随着高新科技的发展，越来越多先进的技术将应用到电子对抗中。

关键词：电子对抗，通信对抗，跳频系统，电子侦察，电磁场，干扰AbstractWith the development of communication, radar and rocket technology, and their sweeping applications in military courses, the radar jam and technical scout have been more and more important in modern military technology. They have been among the most important measures which are used to protect oneself and destroy the enemy.This paper simply introduced origin, status quo and development of the Electronic Countermeasures technology. The applications of communications countermeasures and Frequency-Hop Communications System in the Electronic Countermeasures have been emphasized. It has not only strong ability ofanti-jamming and anti-interception but also abroad applications in the field of martial communications for Frequency-Hop technology. With the development of high-new technology, more and more advanced technology will be applied to the Electronic Countermeasures.Key Words:Electronic warfare, Communication countermeasure, Frequency hopping communication system,Electronic reconnaissance, Electromagnetic field, Interference引言：昨日辉煌：电子对抗的历史由来与发展随着战争形态和科学技术的不断发展变化,电子战也成为了一定历史阶段的产物。

第六讲跳频系统6.1 跳频系统概述6.1.1 为什么要跳频通常我们所接触到的无线通信系统都是载波频率固定的通信系统，如无线对讲机，汽车移动电话等，都是在指定的频率上进行通信，所以也称作定频通信。

这种定频通信系统，一旦受到干扰就将使通信质量下降，严重时甚至使通信中断。

例如：电台的广播节目，一般是一个发射频率发送一套节目，不同的节目占用不同的发射频率。

有时为了让听众能很好地收听一套节目，电台同时用几个发射频率发送同一套节目。

这样，如果在某个频率上受到了严重干扰，听众还可以选择最清晰的频道来收听节目，从而起到了抗干扰的效果。

但是这样做的代价是需要很多额谱资源才能传送一套节目。

如果在不断变换的几个载波频率上传送一套广播节目，而听众的收音机也跟随着不断地在这几个频率上调谐接收，这样，即使某个频率上受到了干扰，也能很好地收听到这套节目。

这就变成了一个跳频系统。

另外在敌我双方的通信对抗中，敌方企图发现我方的通信频率，以便于截获所传送的信息内容，或者发现我方通信机所在的方位，以便于引导炮火摧毁。

定频通信系统容易暴露目标且易于被截获，这时，采用跳频通信就比较隐蔽也难以被截获。

因为跳频通信是“打一枪换一个地方”的游击通信策略、使敌方不易发现通信使用的频率，一旦被敌方发现，通信的频率也已经“转移”到另外一个频率上了。

当敌方摸不清“转移规律”时，就很难截获我方的通信内容。

因此，跳频通信具有抗干扰、抗截获的能力，并能作到频谱资源共享。

所以在当前现代化的电子战中跳频通信已显示出巨大的优越性。

另外，跳频通信也应用到民用通信中以抗衰落、抗多径、抗网间干扰和提高频谱利用率。

6.1.2 什么是跳频图案?为了不让敌方知道我们通信使用的频率，需要经常改变载波频率，即“打一枪换一个地方”似地对载波频率进行跳变，跳频通信中载波频率改变的规律，叫作跳频图案。

通常我们希望频率跳变的规律不被敌方所识破，所以需要随机地改变以至无规律可循才好。

但是若真的无规律可循的话，通信的双方(或友军)也将失去联系而不能建立通信。

跳频通信技术的研究及分析摘要：跳变频率扩频通信，简称跳频通信，它作为扩频通信的一个子分支，继承了扩频通信的所有优点，而且其抗干扰的能力更要优于其他几种扩频方式，尤其是能有效的躲避跟踪式干扰和瞄准式干扰。

更重要的是，跳频通信还具有以下几个方面的优点：优良的多址组网能力使得频谱资源的利用率增加，有效地节省了频谱资源；频率快速跳变使得频率分集能够对抗信号的衰落以及避免信号延迟引起的多径干扰。

关键词：跳频通信;扩频;抗干扰;频谱;前言：在现代生活中，无线通信显得越来越重要，在某些特殊的环境中，有线通信难以得到实施，而无线通信由于建立连接迅速、自由灵活、能够跨越自然或人为障碍等优点，被广泛应用于海、陆、空通信中，特别是对移动中的目标进行指挥控制时，无线通信甚至成为唯一的通信方式。

但是由于无线通信电波传输信道的空间开放性，发射和接收信号都是在复杂且暴露的的电磁环境中进行，将会导致信号的传输会受到自然环境或者是人为的干扰，使得无线通信质量下降甚至中断。

因此为保护己方无线通信正常且高质量而进行的通信对抗必不可少了。

1.跳频通信的特点跳频系统由于不同时刻本地载波处于不同的频率上，所以每一时刻跳频信号都处于不同的跳频信道，这样能有效地摆脱干扰，实现抗干扰的目的。

跳频接收机通常采用非相干包络检波方式进行数据的解调。

其主要特点如下：1.1由于跳频序列的随机变化，导致跳频频率的变化也是随机的，所以只要敌方无法获得我方所使用跳频序列，就无法跟踪到我方的跳频频率，因此跳频通信就具有一定的保密能力。

1.2跳频载波频率的快速跳变，能够有效的对抗选择性衰落及多径衰落。

1.3跳频系统从总体上来看是在整个频带内进行跳变，属于宽带系统；但在每个跳频时刻又可以看做是瞬时窄带系统，所以它不仅可以与宽带系统进行通信，当其跳频频率处于某一固定的值时，也可以与窄带系统建立通信，所以跳频通信具有很好的通信兼容性。

而且，模拟数据信息和数字数据信息都可以运用跳频通信技术对其进行跳频调制实现达到抗干扰的目的。
