理想GR系列一体机故障代码

理想系列⼀体化速印机故障代码

理想RZ/RV系列⼀体化速印机故障代码

故障类别故障号码描述A01 201 当写⼊脉冲电机启动进⾏版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。

A01 202 于进⾏版纸定位动作中或制版运作天始时，写⼊脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。

A01 206 于制版动作中发⽣超时故障。

A01 211 于机器待机模式下，版纸定位传感器为启动状态。

A01 214 于机器开始进⾏制版时，版纸定位传感器为启动状态。

A01 215 写⼊脉冲电机的门阵列控制不当（电机没有在设定的时间内停⽌）。

A02 509 于版纸装载运作中，当印刷滚筒转动到⼀验证⾓度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。

A04 303 当卸版卡版传感器于滚筒⾓度120度和180度进⾏检测时同为关闭状态。

A04 314 卸版故障。

A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。

A05 312 当开始进⾏制版动作时，卸版卡版传感器为启动状态。

A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。

A06 403 进纸盘上限/下限安全开关为关闭状态。

A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停⽌时（纸张空送）纸张传感器为遮挡状态。

A07 412 当机器检测发⽣纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。

A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。（纸张过长）

A07 418 当按下启动键开始进⾏印刷时，纸传感器检测为遮挡状态。

A07 429 进纸故障

A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。

A08 410 当纸张应到达排纸传感器处时，或者机器停⽌动作时纸传感器检测为遮挡状态。A08 421 当机器于超长进纸模式印刷较长的纸张时，纸张应该离开纸传感器时其仍保持在遮挡状态（纸张长度超过550毫⽶）A08 430 印刷滚筒上卡纸。

E54 将印版前缘装在绿片下

显示并中断机器运行 印版检测传感器未检测到印版材料（反射光）

E55 关上前机罩

显示并中断机器运行

金属板未吸合到前机罩到位开关上 E56 关上输稿台

显示并中断机器运行

安全开关未被输稿台压下

E57 将废蜡纸盒装到位

显示并中断机器运行

废蜡纸设定开关的动作块未被压下

E59 关上自动送稿装置 显示并中断机器运行

自动送稿装置到位开关的动作块未被压下

理想一体化速印机故障代码

E60 进纸盘紧急制动 显示并中断机器运行

进纸盘上部或下部的安全开关被激活

E61 滚筒尺寸错误

显示并中断机器运行 将错误尺寸的滚筒装到机器上

E62 滚筒牌子不对

显示并中断机器运行

将另一个牌子的滚筒装到机器中 E66 油墨瓶/印版架牌子错误

显示并中断机器运行

将别的牌子的油墨瓶和印版支架装到机器中

E67 缺PI电路板

显示并中断机器运行

缺PI电路板，或接头未装好

E68 大量输纸装置电源故障 显示并中断机器运行

理想GR2750/3750/2700/3700/1750速印机技术故障问题

进入维修模式方法：

同时按着按键（文字｜写真+制版｜印刷）同时开机不放等3秒即可进入维修模式

T1（E01） 主电机锁定

T2（E02） 升降电机锁定

T3（E03） 一类装版故障

T4（E04） 油墨溢出 T5（E05） 印刷位置电机锁死

T6（E06） 压力检测传感器故障

T7（E07） GR与数据通讯错误

T8（E08） GR与选配接口板出错

T9 GR与分页器通讯错误 T10 裁切控制板或头像处理板失灵

T11 压力控制电机锁死

T13 切刀电机锁死

T14 夹板二类错误

T15 扫描读脉冲电机错误 T16 C位传感器故障

T17 更换电池

T18 分页器故障

T19 热压电机锁死

T20 翼电机锁死 C21 装版故障

C22 供纸错误

C23 切版故障

C24 机器中有切下的蜡纸条

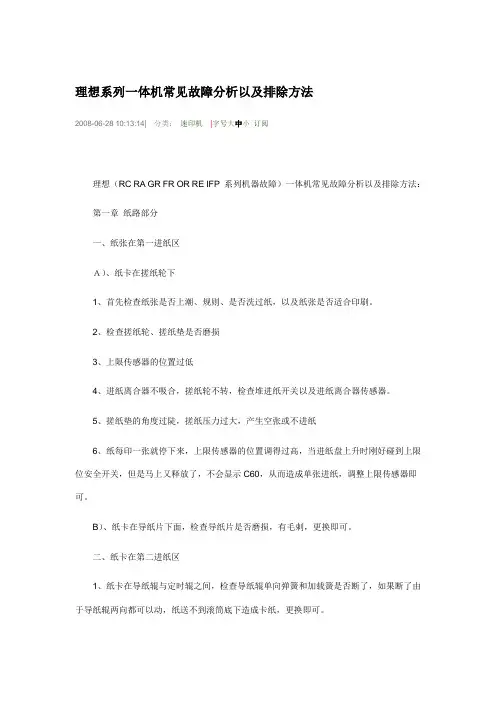

理想系列一体机常见故障分析以及排除方法

2008-06-28 10:13:14| 分类： 速印机 |字号大中小 订阅

理想（RC RA GR FR OR RE IFP 系列机器故障）一体机常见故障分析以及排除方法：

第一章 纸路部分

一、纸张在第一进纸区

Ａ）、纸卡在搓纸轮下

1、首先检查纸张是否上潮、规则、是否洗过纸，以及纸张是否适合印刷。

2、检查搓纸轮、搓纸垫是否磨损

3、上限传感器的位置过低

4、进纸离合器不吸合，搓纸轮不转，检查堆进纸开关以及进纸离合器传感器。

5、搓纸垫的角度过陡，搓纸压力过大，产生空张或不进纸

6、纸每印一张就停下来，上限传感器的位置调得过高，当进纸盘上升时刚好碰到上限位安全开关，但是马上又释放了，不会显示C60，从而造成单张进纸，调整上限传感器即可。

B）、纸卡在导纸片下面，检查导纸片是否磨损，有毛剌，更换即可。

二、纸卡在第二进纸区

1、纸卡在导纸辊与定时辊之间，检查导纸辊单向弹簧和加载簧是否断了，如果断了由于导纸辊两向都可以动，纸送不到滚筒底下造成卡纸，更换即可。 2、纸张卡在滚筒底下，检查压力线圈是否接触良好，有时用测试模式（GR为68 RC为48）检测正常，实际上在压力线圈上升的时候接触不好，更换压力线圈即可。如压力线圈更换后仍不吸合，检查保险管，如果没有熔断，RC机器有可能驱动板烧坏，GR则有可能主板或电机控制板烧坏，更换试试。

3、定时杆的位置不正确，检查定时凸轮与凸轮从动轮的间隙（定时凸轮与定时杆从动轮间隙最大时）是否为3mm。如果间隙太大，导向辊和定时辊的进纸压力太小，以致纸在两个辊之间滑过，这样造成卡纸和印刷定位的无规则。如果定时凸轮和定时杆上的从动轮之间间隙太小，定时辊不能下降到足够低使辊子分离，这样会造成重影或误进纸，或者卡纸。

4、由于主皮带松驰造成的进纸时序不对也会引起纸卡在第二进纸部份。

5、纸每印十多张就停顿一次，检查进纸传感器（GR为25，RC则没有），是否被灰尘挡住或烧坏，ＲＣ检查纸翘起传感器是否良好。

================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============

--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------

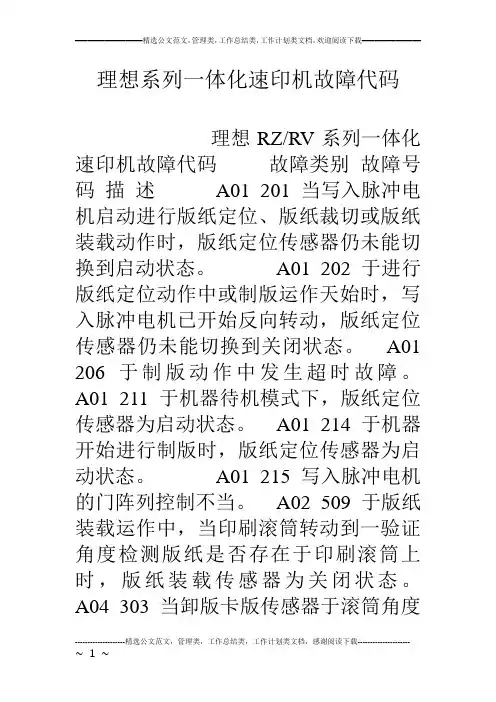

~ 1 ~ 理想系列一体化速印机故障代码

理想RZ/RV系列一体化速印机故障代码 故障类别 故障号码 描 述 A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。 A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。 A01

206 于制版动作中发生超时故障。

A01 211 于机器待机模式下，版纸定位传感器为启动状态。 A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。 A01 215 写入脉冲电机的门阵列控制不当。 A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。

A04 303 当卸版卡版传感器于滚筒角度================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============

--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------

~ 2 ~ 120度和180度进行检测时同为关闭状态。 A04 314 卸版故障。 A05

304 当完成卸版动作时，卸版卡版传感器为启动状态。 A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。 A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。 A06
