串并联电路中的电压规律同步练习题
一．选择题共13小题
1．在图1所示的电路中;当开关S闭合时;电压表V1的示数为3V;V2的示数为6V;则电源电压为 C
A．3VB．6VC．9VD．12V
图1图2图3图4
2．如图2所示的电路中;断开开关;电压表的示数为6V;闭合开关;电压表的示数为3.4V;则此时L2两端的电压为 C
A．6VB．3.4VC．2.6VD．9.4V
3．如图3所示;电源电压为6V;闭合开关后;电压表的示数为4V;下列描述不正确的是 B
A．L1 两端电压为2VB．L1两端电压为4V
C．L 2 两端电压为4VD．L1 和 L2 两端电压之和6V
4．如图4甲所示;当闭合开关后;两个电压表指针偏转均如图乙所示;则灯泡L1和灯泡L2两端电压分别为A
A．1.5V 6VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V
5．如下图1所示电路;开关闭合时两个小灯泡正常发光;两个电压表指针均指在如图2所示位置;L1、L2两灯的电压分别为 B
A．1.5V;7.5VB．1.5V;6VC．1.5V;1.5VD．6V;1.5V
6．如下图2所示电路;电源电压保持不变为12V;电压表的读数为 4V;则灯L1、L2两端的电压为 B
A．4V 8 VB．8 V 4 VC．12 V 4 VD．4V 12V
图1图2图3
7．如上图3所示;A、B间为一串联电器的一部分;R1=R2;V1、V2示数分别为90V、50V;则AB间的电压为 D
A．111VB．140VC．130VD．无法确定
8．关于如图1的电路;下面的说法正确的是 B
A．开关闭合后;V2的示数大于V1的示数B．开关闭合后;V1的示数等于电源电压
C．开关闭合后;V2的示数等于V1的示数D．开关闭合后;V1的示数减V2的示数等于L2两端电压
图1图2图图4
9．如图2甲所示电路中;当闭合开关后;两个电压表的指针均为如图乙所示．则下列说法中正确的是
探究串并联电路电压规律
1、小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为
V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了
（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成 。
2、探究“串联电路中用电器两端的电压与电源两端电压的关系”的实验电路如图10所示。
(1)在连接电路时，开关必须 。
(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择规格 的灯泡。（选填“相同”或“不相同”）
(3)故障排除后，小梦完成三次实验，并记录了数据。第3次实验时L2两端的电压如图10所示，请填入表格中。
次数 AB间的电压/V BC间的电压/V AC间的电压/V
1 1.0 1.8 2.8
2 1.2 1.6 2.8
3 1.1
(4)分析表中的数据，可得出的结论为：
3、李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究。 【猜想与假设】串联电路总电压等于各用电器两端电压之和。
【设计与进行实验】
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；
④测出AC间的电压。
（1）在拆接电路时，开关必须
；
（2）李瑞同学用上面的方法能否测出L2两端的电压？ ，为什么？ ；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
1 / 15 13章探究简单电路（探究串并联电路电流电压规律）
1．在探究串联电路中的电压特点时，用电压表测出第一个灯泡两端的电压，用UA表示，第二个灯泡两端的电压用UB表示，电路两端的总电压用U．请自选实验 器材证明：在串联电路中，U=UA+UB。
（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表格。
2．小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）。
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现________（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或________损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。他的做法可能是________________________________________________（指出一种即可）。 2 / 15 （3）接下来，他们按图丙所示电路图连接了三个电压表．实验过程中，通过调节滑动变阻器使电压表V1的示数如图丁所示，则电压表V的示数是________V。
（4）他们在电路中串联滑动变阻器的作用是_______________________，闭合开关前，变阻器的滑片P应置于_______________端（选填“左”或“右”）。
3．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：
(1)提出问题：并联电路中，各电灯两端的电压有什么关系；
(2)设计实验：小明用两个完全相同的小灯泡组成如图所示的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；
(3)进行实验：按照如图所示的电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3V；
(4)小明由此得出实验结论：___________________________________________；

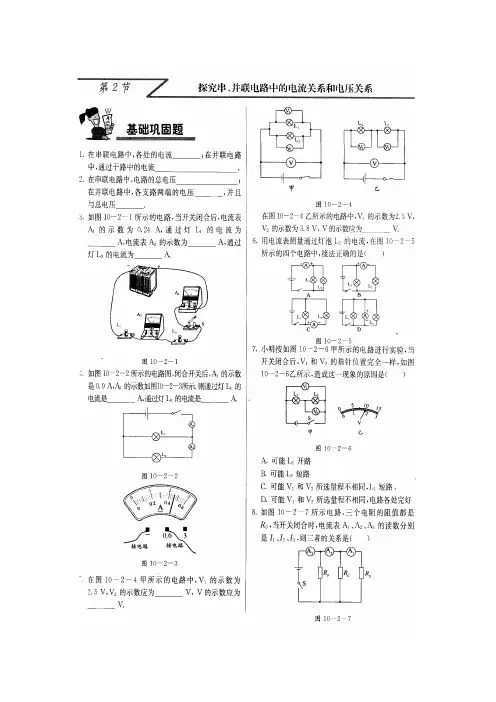

探究串、并联电路中电流的规律
1．某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为 A．
2．如图所示，已知上下两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是 A，通过灯L2的电流是
A．
3．如图所示，A1 测 的电流，A测 电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2 = A．
4．如图，这是探究 电路中电流规律的电路图，电流表______测的是灯L1中的电流，电流表 测的是灯L2中的电流，电流表 测的是干路中的电流。请在图中标出三只电流表的正、负接线柱。
5．上题中，如果A1表的示数为0.9A，A3表的示数为0.4A，则通过灯L1的电流是 ，通过灯L2的电流是 ，通过干路的电流是 。
6．有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是 A。
7．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）
A、0.1mA B、10mA C、0.1A D、1000mA
8．三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）
A、I1＝I2 B、I3＝I1＋I2 C、I1＝I2＋I3 D、I2＝I3
9．如图所示，电路中能正确测出通过灯L2的电流的是（ ）
10．如图所示为用电流表测干路中电流的电路图，其中正确的是 ( )
