杂质对锌电解沉积过程的影响

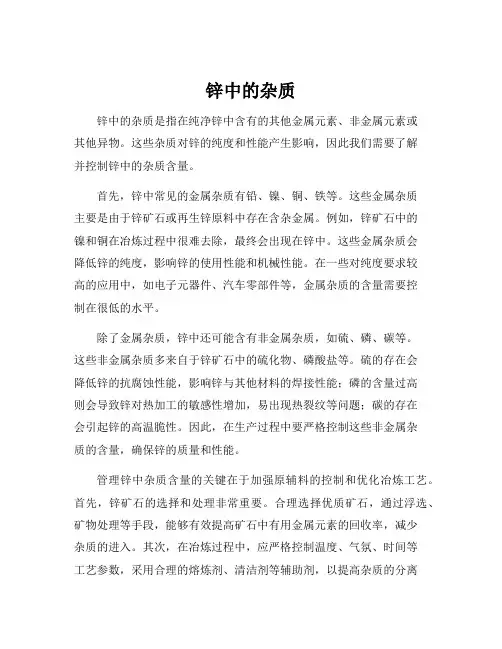

锌中的杂质锌中的杂质是指在纯净锌中含有的其他金属元素、非金属元素或其他异物。

这些杂质对锌的纯度和性能产生影响，因此我们需要了解并控制锌中的杂质含量。

首先，锌中常见的金属杂质有铅、镍、铜、铁等。

这些金属杂质主要是由于锌矿石或再生锌原料中存在含杂金属。

例如，锌矿石中的镍和铜在冶炼过程中很难去除，最终会出现在锌中。

这些金属杂质会降低锌的纯度，影响锌的使用性能和机械性能。

在一些对纯度要求较高的应用中，如电子元器件、汽车零部件等，金属杂质的含量需要控制在很低的水平。

除了金属杂质，锌中还可能含有非金属杂质，如硫、磷、碳等。

这些非金属杂质多来自于锌矿石中的硫化物、磷酸盐等。

硫的存在会降低锌的抗腐蚀性能，影响锌与其他材料的焊接性能；磷的含量过高则会导致锌对热加工的敏感性增加，易出现热裂纹等问题；碳的存在会引起锌的高温脆性。

因此，在生产过程中要严格控制这些非金属杂质的含量，确保锌的质量和性能。

管理锌中杂质含量的关键在于加强原辅料的控制和优化冶炼工艺。

首先，锌矿石的选择和处理非常重要。

合理选择优质矿石，通过浮选、矿物处理等手段，能够有效提高矿石中有用金属元素的回收率，减少杂质的进入。

其次，在冶炼过程中，应严格控制温度、气氛、时间等工艺参数，采用合理的熔炼剂、清洁剂等辅助剂，以提高杂质的分离效果。

此外，加强设备的维护和清洁工作，能够减少杂质的再污染，确保锌的纯度。

除了在生产过程中管理杂质含量，我们还可以通过后处理技术进行检测和净化。

常用的检测手段有化学分析、光谱分析、质谱分析等，可以准确测量锌中各种杂质的含量。

对于含杂质较高的锌，可以采用电解精炼、溶剂萃取、气体净化等技术，将杂质从锌中分离出来，使锌的纯度达到要求。

综上所述，锌中的杂质对锌的使用性能和机械性能有着重要影响。

通过加强原辅料控制、优化冶炼工艺和后处理技术，可以有效地管理和控制锌中的杂质含量。

这将有助于提高锌的纯度和性能，满足不同应用领域对锌材料质量的要求。

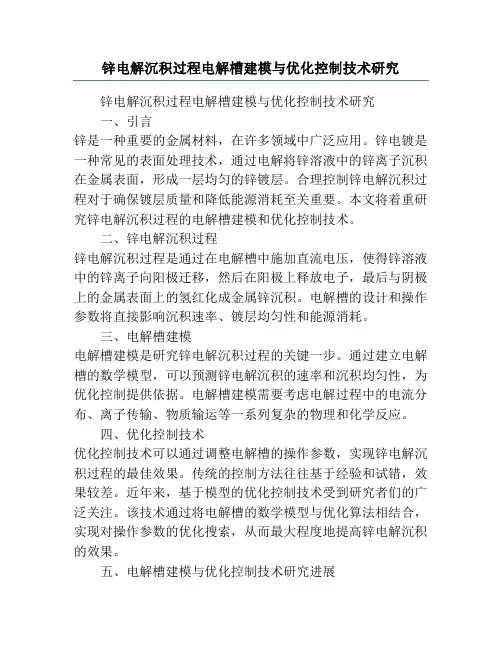

锌电解沉积过程电解槽建模与优化控制技术研究锌电解沉积过程电解槽建模与优化控制技术研究一、引言锌是一种重要的金属材料，在许多领域中广泛应用。

锌电镀是一种常见的表面处理技术，通过电解将锌溶液中的锌离子沉积在金属表面，形成一层均匀的锌镀层。

合理控制锌电解沉积过程对于确保镀层质量和降低能源消耗至关重要。

本文将着重研究锌电解沉积过程的电解槽建模和优化控制技术。

二、锌电解沉积过程锌电解沉积过程是通过在电解槽中施加直流电压，使得锌溶液中的锌离子向阳极迁移，然后在阳极上释放电子，最后与阴极上的金属表面上的氢红化成金属锌沉积。

电解槽的设计和操作参数将直接影响沉积速率、镀层均匀性和能源消耗。

三、电解槽建模电解槽建模是研究锌电解沉积过程的关键一步。

通过建立电解槽的数学模型，可以预测锌电解沉积的速率和沉积均匀性，为优化控制提供依据。

电解槽建模需要考虑电解过程中的电流分布、离子传输、物质输运等一系列复杂的物理和化学反应。

四、优化控制技术优化控制技术可以通过调整电解槽的操作参数，实现锌电解沉积过程的最佳效果。

传统的控制方法往往基于经验和试错，效果较差。

近年来，基于模型的优化控制技术受到研究者们的广泛关注。

该技术通过将电解槽的数学模型与优化算法相结合，实现对操作参数的优化搜索，从而最大程度地提高锌电解沉积的效果。

五、电解槽建模与优化控制技术研究进展在电解槽建模方面，研究者们通过建立质量守恒、动量守恒和电荷守恒方程，考虑电解槽中的电流分布和离子传输过程，成功地建立了锌电解沉积过程的数学模型，并对模型进行了验证和修正。

在模型优化控制方面，研究者们采用了各种各样的优化算法，包括遗传算法、粒子群算法和模拟退火算法等，以实现对锌电解沉积过程的优化控制。

六、研究展望锌电解沉积过程的电解槽建模与优化控制技术研究在工业应用中具有重要意义。

通过建立准确的数学模型，可以预测电解槽的操作参数对沉积速率和镀层均匀性的影响，为优化控制提供依据。

通过优化控制技术，可以实现锌电解沉积过程的能源消耗最小化和镀层质量的最优化。

锌液中各元素对热镀锌的影响在加铝热镀锌中，锌液中所含的铝是对热镀锌影响最强烈的一个元素。

关于这方面的知识已在前面讨论过。

除了铝之外，还有其它的元素，通常以微量杂质存在于原料锌锭，对铁-锌合金层的形成和成长以及对镀层的厚度和塑性的作用都极其微小。

有时，为了达到某种目的，专门向锌液中加入一定量的这类金属。

它们能以不同的形式对热镀锌发生影响：可提高或降低锌液的熔点；可增加或减少锌液的表面张力和粘度；可扩大或缩小表面的结晶锌花；可使元素本身进入镀锌层的各相层中，并改变结晶相的组成、厚度和形成速度等。

1、铅的影响自然界中存在的总是铅、锌共生的矿床，在冶炼锌时，虽然经过多次精馏，但各级成品锌中仍然含有一定量的铅。

值得注意的是，在热镀锌时总是特意向锌液中添加一些铅。

在450℃的锌液中，铅的溶解极限为1.5%，如果超过此饱和浓度进一步加铅，则会导致锌锅底部出现铅层。

铅的存在也可降低锌液的粘度和表面张力，由此便能增大锌液对铁表面的浸润能力。

在热镀锌时，向锌液中加铅，可使镀层表面获得美丽的大锌花，同时可改善锌液对钢板的浸润条件，从而缩短带钢的浸润时间2、铁的影响当锌液温度为450℃时，铁在锌液中的最大溶解度（即饱和浓度）为0.03%，若铁量继续增加，则铁便与锌结合生成铁-锌合金，沉入锅底，即所谓底渣。

此外，铁还易和铝结合生成底渣，减少有效铝含量，因此可使镀层粘附性变坏。

另外，铁的存在可增加锌液的粘度和表面张力，从而恶化锌液对钢板的润湿条件，使镀锌时间延长。

3、锑的影响锌液中加入锑可获得美丽的锌花。

4、其他元素的影响除了以上元素外，还有一些其它杂质元素，它们中的多数是由于与锌矿石共生，在冶炼锌时没有除干净而留下的（如镉、锡、锑），有的是生产过程中不可避免带入的（如铁）。

锌液中的杂质元素含量对镀锌会造成一些影响，其主要是下列几个方面：4.1 影响镀层的性质和结构。

如增加或减少铁在锌液中的溶解速度（如镉、锑），使铁锌合金层变厚或减薄，增加或降低锌液的流动性使纯锌层减薄或加厚（如铁），增加锌的脆性，使镀层变脆（如砷）；4.2 改变锌层的抗蚀性，使锌层抗蚀性提高或降低；4.3 改善镀层外观，使锌花的形状、大小、颜色发生变化；五、钢基板中各元素对热镀锌的影响1、碳的影响钢中含碳量愈高，铁-锌反应就愈强烈，铁的损失就越大，钢基参加反应愈强烈，即铁-锌合金层变得愈厚使镀锌层粘附性变坏。

电解锌工艺流程电解锌是一种常用的生产锌的工艺流程，主要用于提取高纯度的锌金属。

下面将详细介绍电解锌的工艺流程。

在电解锌的工艺流程中，原料通常是锌精矿或者是从废旧电池中提取的锌质料。

这些原料首先经过破碎和磨矿的处理，使其粒度适合进一步的处理。

然后，将锌质料与硫酸等酸性溶液混合，进行浸出反应，使锌溶于溶液中。

接下来，将溶液经过过滤、净化等步骤，去除其中的杂质和不溶物。

然后，将净化后的溶液送入电解槽中，槽内设置有阴极和阳极。

在电解槽中，阴极是由铁或铅制成的，而阳极则是由铅银合金制成的。

这两个极板之间通过电解质连接，形成电解池。

在电解过程中，将外加电流通过电解质传递到电解槽中。

这样，阳极上的锌离子在电流作用下得到还原，变回锌金属，并在阴极上沉积下来。

同时，电解质中的氢离子也得到还原，生成氢气，从而保持电解质的酸性。

锌金属在阴极上沉积的过程称为电积。

电积后的锌金属形成锌片，锌片可以通过机械方式从阴极上剥离。

接着，锌片经过清洗、干燥等工艺处理，得到高纯度的锌金属。

电解锌的工艺流程中，还需要注意一些操作和控制。

首先，控制电流密度和温度是非常重要的，这会影响电积速率和锌金属的质量。

此外，还需要定期检查电解槽的电解质浓度和纯度，以及阴极和阳极的状况，及时进行维护和更换。

总结一下，电解锌是一种常用的生产锌金属的工艺流程。

通过将锌质料溶解在酸性溶液中，然后经过净化和电解的过程，得到高纯度的锌金属。

在整个工艺流程中，需要注意操作和控制，以确保产品质量和生产效率。

电解锌工艺流程的应用，为锌金属的生产提供了一种有效的方法。

68 Univ.Chem. 2023, 38 (4), 68–77收稿：2022-11-24；录用：2022-12-20；网络发表：2023-03-27*通讯作者，Email:*****************.cn基金资助：中南大学2021年教育教学改革研究项目(2021jy68-7, 2021JGB104)；湖南省学位与研究生教育改革项目(2020JGYB026)•化学实验• doi: 10.3866/PKU.DXHX202211076 锌金属电镀过程中锌枝晶的生长行为及影响因素孙旦，柳欣遇，陈娜，王浩，黄友，王海燕*中南大学化学化工学院，长沙 410083摘要：电镀是电化学体系的重要组成部分。

为拓宽学生的知识构架，培养学生的创新意识和科学素养，将锌电镀引入应用电化学专业本科实验教学。

本实验以锌电镀过程中易产生锌枝晶的问题为出发点，先从理论上剖析其形成原因，据此提出表面异质性消除以及阳离子添加剂两种策略来抑制锌枝晶的产生；并设计通过搭建原位光学显微镜直接观测锌沉积行为变化，以加深学生对锌电镀过程的理解。

本实验深入融合贯穿了前沿研究的科学思路与创新理念，引导学生跳出教材内容的框架，激发学生对科学研究的兴趣，有助于学生科学思维能力的培养。

关键词：锌电镀；锌枝晶；表面异质性；阳离子添加剂；原位光学显微镜中图分类号：G64；O6The Growth Behavior and Influencing Factors of Zinc Dendrite in ZincElectroplating ProcessDan Sun, Xinyu Liu, Na Chen, Hao Wang, You Huang, Haiyan Wang *College of Chemistry and Chemical Engineering, Changsha 410083, China.Abstract: Electroplating is an important part of electrochemical system. In order to broaden the knowledge structure,and cultivate innovation consciousness and scientific literacy of students, zinc electroplating is introduced into thelaboratory teaching of applied electrochemistry major. In this experiment, the cause of the zinc dendrites formation inthe process of zinc electroplating is analyzed theoretically, and then two corresponding strategies of eliminating surfaceheterogeneity and adding cationic additives are proposed to inhibit the production of zinc dendrites. In order to deepen the understanding of zinc plating process, we set up an in situ optical microscope to directly observe the change ofzinc deposition behavior. This experiment deeply integrates the scientific thinking and innovative ideas of frontierresearch, guides students to jump out of the textbook framework, stimulates students’ interest in scientific research,and therefore contributes to the cultivation of students’ scientific thinking ability.Key Words: Zinc electroplating; Zinc dendrites; Surface heterogeneity; Cationic additives;In situ optical microscopy也许很多人都听说过“电镀”一词，但并不清楚什么是“电镀”。

4硫酸锌浸出液的净化-概述此外，还需要指出一点，在用锌粉置换的条件下，有析出砷化氢（H3As）的可能性，而且随着溶液酸度的增加，pH值下降，可能性就更大。

4.2.1.2锌粉置换法除铜镉从热力学分析，采用锌粉置换Cu，Cd，Co，Ni均可净化得很彻底，但在实践中，采用锌粉置换净化Cu，Cd比较容易，而净化除Co，Ni就并不是那么容易。

用理论量锌粉很容易沉淀除Cu，用几倍于理论量的锌粉也可以使Cd除去，但是用大量的锌粉，甚至几百倍理论量的锌粉也难以将Co除去至锌电积的要求。

Co难以除去的原因，国内外较多的文献都解释为Co2+还原析出时具有高的超电压的缘故，同时还有一个反应速率的问题。

一般认为，锌粉置换除铜、镉受扩散控制，因此在生产实践中要注意以下几个方面，以改善传质条件，提高净化效果，同时也要注意某些副反应的发生。

（1）锌粉的质量与用量锌粉的纯度应该比较高，除了不应带入新的杂质外，还应避免锌粉被氧化，以避免增大锌粉的耗量。

从增大比表面以加速置换反应的观点考虑，锌粉粒度固然越小越好，但如果粒度过小会导致其飘浮在溶液表面，显然也不利于锌粉的有效利用。

如果一次加锌粉同时沉积铜和镉，锌粉粒度一般为0.15～0.07mm；如果按两段分别沉积铜和镉，则可先用较粗的锌粉沉积铜，再用较细的锌粉沉积镉。

对铜的沉积而言，锌粉用量约为理论量的1.2～1.5倍便足够了，但对镉来说，为了有效防止镉的复溶，需增加锌粉用量至理论量的3～6倍。

当然，锌粉用量还与溶液成分、锌粉纯度与粒度有关，纯度低和粒度粗的锌粉，其消耗量显然要大些。

（2）搅拌速度置换过程是在搅拌槽中进行，提高搅拌速度以强化扩散传质对加速置换反应显然是有利的。

从这一点出发，流态化床净化技术具有优越性。

（3）温度提高温度既有利于置换反应的加速，也会增进锌粉的溶解和镉的复溶，一般以控制60～70℃为宜。

对镉的置换来说，由于镉在40～55℃之间存在同素异形体的转变，当温度过高时会促使镉的复溶，工艺上一般控制在50～60℃之间。

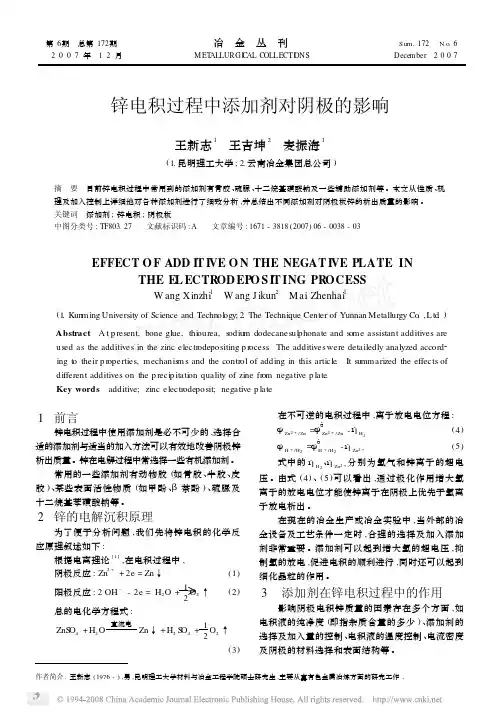

第6期总第172期冶　金　丛　刊Sum.172　N o .6　　2007年12月M ET ALLURGI C AL C OLLECTI O NSDece mber 2007　作者简介:王新志(1976-),男,昆明理工大学材料与冶金工程学院硕士研究生,主要从事有色金属冶炼方面的研究工作1锌电积过程中添加剂对阴极的影响王新志1　王吉坤2　麦振海1(1.昆明理工大学;2.云南冶金集团总公司)摘　要　目前锌电积过程中常用到的添加剂有骨胶、硫脲、十二烷基磺酸钠及一些辅助添加剂等。

本文从性质、机理及加入控制上详细地对各种添加剂进行了细致分析,并总结出不同添加剂对阴极板锌的析出质量的影响。

关键词　添加剂;锌电积;阴极板中图分类号:TF803.27 文献标识码:A 文章编号:1671-3818(2007)06-0038-03EFFECT O F ADD I T I VE O N THE NEGAT I VE PLATE INTHE EL ECTROD EPO S I T ING PR OCESSW ang Xinzhi 1　W ang J ikun 2　Mai Zhenhai1(1.Kun m ing University of Science and Technol ogy;2.The Technique Center of Yunnan Metallurgy Co .,Ltd .)Abstract A t p resent,bone glue,thi ourea,s odiu m dodecanesul phonate and s ome assistant additives are used as the additives in the zinc electr odepositing p r ocess .The additives were detailedly analyzed accord 2ing t o their p r operties,mechanis m s and the contr ol of adding in this article .It su mmarized the effects of different additives on the p reci p itati on quality of zine fr om negative p late .Key words additive;zinc electr odeposit;negative p late1　前言锌电积过程中使用添加剂是必不可少的,选择合适的添加剂与适当的加入方法可以有效地改善阴极锌析出质量。

一、概述现代工业中，表面涂层技术的发展对材料的改性以及提高材料的抗腐蚀性能具有重要的意义。

zn-ni合金镀层作为一种重要的防腐蚀涂层，在工业生产中得到了广泛的应用。

然而，zn-ni合金镀层的沉积机理以及腐蚀机理一直是研究的热点和难点。

本文将从沉积机理和腐蚀机理两个方面入手，系统地探讨zn-ni合金镀层的形成过程以及腐蚀行为，为相关研究和工程应用提供理论支持。

二、zn-ni合金镀层的沉积机理1. 电化学沉积机理众所周知，zn-ni合金涂层通过电化学沉积技术制备。

电化学沉积是利用外加电流使阳极溶液中的金属离子在阴极上析出形成金属沉积层的过程。

zn-ni合金镀层的形成主要受到电流密度、沉积时间以及阳极溶液成分等因素的影响。

其中，zn-ni合金镀层的沉积速率和合金成分的控制是关键问题。

2. 沉积机理的表面催化作用表面催化作用在zn-ni合金镀层的形成过程中起到了重要作用。

合适的表面催化剂可以有效提高zn-ni合金镀层的沉积速率和均匀性。

研究表面催化作用对zn-ni合金镀层的形成具有重要意义。

3. 形貌和结构调控形貌和结构对zn-ni合金镀层的性能具有重要影响。

通过调控沉积条件和添加合适的添加剂，可实现zn-ni合金镀层的微观结构和宏观形貌的精密控制。

三、zn-ni合金镀层的腐蚀机理1. 电化学腐蚀机理zn-ni合金镀层的耐腐蚀性能主要受到其电化学腐蚀行为的影响。

zn-ni合金镀层在不同腐蚀介质中的腐蚀行为不尽相同，对其电化学腐蚀机理进行深入研究具有重要意义。

2. 节点腐蚀机理zn-ni合金镀层在实际使用过程中容易出现节点腐蚀问题。

节点腐蚀是指在涂层表面和基材交界处发生的腐蚀现象，严重影响了zn-ni合金镀层的抗腐蚀性能。

3. 其他腐蚀问题zn-ni合金涂层在特定环境中容易发生其他形式的腐蚀，如应力腐蚀、水解腐蚀等，这些腐蚀问题对涂层的稳定性和耐久性提出了挑战。

四、结论本文从zn-ni合金镀层的沉积机理和腐蚀机理两个方面对其进行了系统的探讨。

第1篇摘要：锌合金电镀是一种广泛应用于金属表面处理的技术，通过在锌合金表面形成一层锌镀层，提高其耐腐蚀性、耐磨性、装饰性等性能。

本文详细介绍了锌合金电镀的基本原理、工艺流程、影响因素以及质量控制方法，以期为锌合金电镀工艺的优化提供参考。

一、引言锌合金电镀作为一种重要的金属表面处理技术，广泛应用于汽车、电子、航空航天、建筑等行业。

锌合金电镀不仅可以提高金属制品的耐腐蚀性、耐磨性，还可以改善其外观质量，提高产品的附加值。

本文将详细介绍锌合金电镀工艺的相关知识。

二、锌合金电镀基本原理锌合金电镀的基本原理是在锌合金表面形成一层锌镀层。

在电镀过程中，电解液中的锌离子在阴极表面还原沉积，形成锌镀层。

镀层厚度、孔隙率、结合力等性能取决于电镀工艺参数和电解液成分。

三、锌合金电镀工艺流程1. 预处理：主要包括脱脂、酸洗、活化、钝化等步骤。

预处理的目的在于去除工件表面的油污、锈蚀、氧化膜等杂质，提高镀层与基体的结合力。

2. 电镀：电镀过程中，工件作为阴极，锌合金作为阳极，电解液中的锌离子在阴极表面还原沉积，形成锌镀层。

电镀工艺参数包括电流密度、温度、时间等。

3. 后处理：包括清洗、烘干、钝化等步骤。

清洗的目的是去除工件表面的残留电解液和杂质；烘干是为了防止镀层产生裂纹；钝化是为了提高镀层的耐腐蚀性。

四、锌合金电镀影响因素1. 电解液成分：电解液中的锌离子浓度、硫酸锌浓度、添加剂等对镀层性能有重要影响。

2. 工艺参数：电流密度、温度、时间等工艺参数对镀层厚度、孔隙率、结合力等性能有直接影响。

3. 预处理质量：预处理质量对镀层结合力有重要影响。

4. 工件表面状态：工件表面油污、锈蚀、氧化膜等杂质会影响镀层结合力。

五、锌合金电镀质量控制方法1. 优化电解液成分：根据工件材料和性能要求，合理选择电解液成分，提高镀层性能。

2. 控制工艺参数：通过实验确定最佳工艺参数，确保镀层厚度、孔隙率、结合力等性能满足要求。

3. 严格控制预处理质量：确保工件表面清洁、无油污、无锈蚀、无氧化膜。

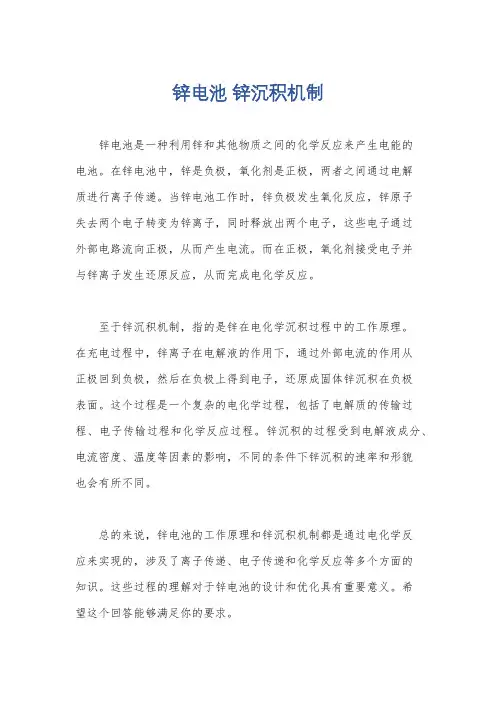

锌电池锌沉积机制
锌电池是一种利用锌和其他物质之间的化学反应来产生电能的
电池。

在锌电池中，锌是负极，氧化剂是正极，两者之间通过电解
质进行离子传递。

当锌电池工作时，锌负极发生氧化反应，锌原子
失去两个电子转变为锌离子，同时释放出两个电子，这些电子通过
外部电路流向正极，从而产生电流。

而在正极，氧化剂接受电子并
与锌离子发生还原反应，从而完成电化学反应。

至于锌沉积机制，指的是锌在电化学沉积过程中的工作原理。

在充电过程中，锌离子在电解液的作用下，通过外部电流的作用从
正极回到负极，然后在负极上得到电子，还原成固体锌沉积在负极
表面。

这个过程是一个复杂的电化学过程，包括了电解质的传输过程、电子传输过程和化学反应过程。

锌沉积的过程受到电解液成分、电流密度、温度等因素的影响，不同的条件下锌沉积的速率和形貌
也会有所不同。

总的来说，锌电池的工作原理和锌沉积机制都是通过电化学反
应来实现的，涉及了离子传递、电子传递和化学反应等多个方面的
知识。

这些过程的理解对于锌电池的设计和优化具有重要意义。

希
望这个回答能够满足你的要求。
