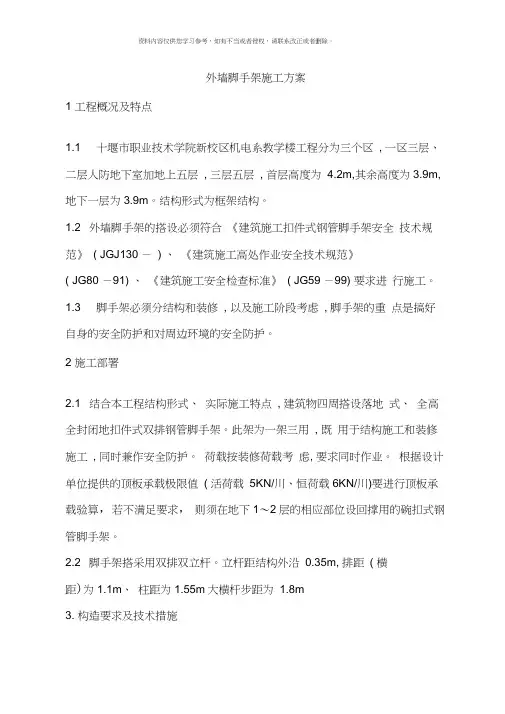

外墙脚手架施工方案1 工程概况及特点1.1 十堰市职业技术学院新校区机电系教学楼工程分为三个区, 一区三层、二层人防地下室加地上五层, 三层五层, 首层高度为 4.2m,其余高度为3.9m,地下一层为3.9m。

结构形式为框架结构。

1.2 外墙脚手架的搭设必须符合《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130 －) 、《建筑施工高处作业安全技术规范》( JG80 －91) 、《建筑施工安全检查标准》( JG59 －99) 要求进行施工。

1.3 脚手架必须分结构和装修, 以及施工阶段考虑, 脚手架的重点是搞好自身的安全防护和对周边环境的安全防护。

2 施工部署2.1 结合本工程结构形式、实际施工特点, 建筑物四周搭设落地式、全高全封闭地扣件式双排钢管脚手架。

此架为一架三用, 既用于结构施工和装修施工, 同时兼作安全防护。

荷载按装修荷载考虑, 要求同时作业。

根据设计单位提供的顶板承载极限值( 活荷载5KN/川、恒荷载6KN/川)要进行顶板承载验算，若不满足要求，则须在地下1〜2层的相应部位设回撑用的碗扣式钢管脚手架。

2.2 脚手架搭采用双排双立杆。

立杆距结构外沿0.35m, 排距( 横距)为1.1m、柱距为1.55m大横杆步距为 1.8m3. 构造要求及技术措施3.1 扣件式钢管脚手架的构造要求及技术措施3.1.1 地基处理:回填外脚手架以硬化的回填土作为基础, 所有的基础必须平整。

基础上、地座下设置垫板, 其厚度不小于50mm, 布设必须平稳, 不得悬空。

并在四周距脚手架外立杆50cm处设一浅排水沟。

3.1.2 立杆:脚手架采用双排立杆, 立杆顶端高出结构檐口上皮 1.5m, 双立杆应采用双管底座。

立杆接头采用对接扣件连接。

接头交错位置, 两个相邻立柱接头避免出现在同步同跨内, 并在高度方向错开的距离不小于50cm, 各接头中心距主节点的距离不大于60cm.3.1.3 大横杆:大横杆置于小横杆之下, 在立柱的内侧, 用直角扣件与立柱扣紧; 其长度大于 3 跨、不小于6m, 同一步大横杆四周要交圈。

外墙脚手架施工方案（正式版）编制：___________________审核：___________________日期：___________________外墙脚手架施工方案一、编制依据：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工安全检查标准实施指南》；《建筑施工高处作业安全技术规范》；本工程图纸、地质报告等相关工程资料；企业的CIS标准。

二、工程概况1、工程名称：长安高速FJ6标段2、建设单位：长安高速公路责任有限公司3、设计单位：山西路晟交通设计有限公司4、监理单位：太原理工大学建设监理有限公司、工程位置：工程位于长治潞城以东, 309国道线以南、工程简介：本工程包括停车区、收费区两个区域, 其中收费区一幢主楼建筑面积为：1097.8㎡、建筑高度10.05米, 为框架结构；附楼建筑面积为294.6㎡, 建筑高度6.3米, 餐厅建筑面积128.65㎡, 建筑高度3.75米, 附楼与餐厅为砖混结构。

停车区分南北两区, 综合楼建筑面积各666.96㎡, 建筑高度为:4.5m,南北加油站各一幢, 建筑面积各150.5㎡, 建筑高度为:8.55m,；机修车间个一幢建筑面积各205.89㎡建筑高度为:5.1m；南区一幢附楼建筑面积294.6㎡, 建筑高度6.3 m。

三、脚手架方案编制原则1、施工条件1）、工程规模不大, 但场地分散, 一次投入的脚手架材料多,2）、工程用途多, 结构复杂, 脚手架工程除外脚手架外, 平面内如内厅堂也需搭设脚手架。

3）、本工程结构顶高标高多, 脚手架项标高因此也多, 对高低脚手架处理有较高的要求。

4）、脚手架工程要达到的目标：标化工程2、脚手架工程的规范要求按照本工程确保的目标, 结合本工程的实际, 制定脚手架搭设质量的规范要求。

脚手架搭设的技术要求、允许偏差, 应附合下表的规定。

脚手架搭设的技术要求、允许偏差与检验方法项次项目技术要求允许偏差△（mm）示意图检查方法与工具1地基基础表面坚实平整——观察排水不积水垫板不晃动底座不滑动不沉降－102立杆垂直度最后验收垂直度20~80m—±100 用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度50m40m20mH＝2±7±7±7H＝10±20±25±50H＝20±40±50±100H＝30±60±75 H＝40±80±100 H＝50±100 中间档次用插入法3间距步距—±20—钢板尺纵距±50横距±204纵向水平杆高差一根杆的两端—±20 水平仪或水平尺同跨内两根纵向水平杆高差—±10 5双排脚手架横向水平杆外伸长度偏差外伸500mm-50 钢板尺6扣件安装主节点处各扣件中心点相互距离a≤150mm—钢板尺同步立杆上两个相隔对接扣件的高差a≥500mm—钢板尺立杆上的对接扣件到主节点的距离a≤h/3纵向水平杆上的对接扣件至主节点的距离a≤la/3—钢卷尺扣件螺栓拧紧扭力矩40~65N·m——扭力扳手7剪刀撑斜杆与地面的倾角45°~60°——角尺8脚手板外伸长度对接a＝130~150mml≤300mm—卷尺搭接a≥100mml≤300mm—卷尺注：图中1—立杆；2—纵向水平杆；3—横向水平杆；4—剪刀撑。

工程外墙脚手架施工方案及计算书1. 引言外墙脚手架是用于建筑物修缮、外观改造等施工的一种机械设备，对于大型建筑物修缮或外观改造尤为重要。

本文将介绍一种适合外墙脚手架的施工方案，并计算出所需的脚手架数量及其承重能力。

2. 施工方案本方案所采用的外墙脚手架为大型承重架式脚手架。

该脚手架采用高强度钢管和钢板作为主要构件，具有承重能力强、安装方便、适用范围广的优点。

具体施工步骤如下：2.1 准备工作在脚手架施工前，需要对施工区域进行认真的勘察和规划。

勘察中需要注意以下问题：•施工区域的地形、地貌•周边环境、建筑物•气候、季节规划中需要注意以下问题：•脚手架的安装位置、布局•脚手架的高度、面积、承重能力等参数•施工期限需要准备的物料和工具有：•外墙脚手架主体构件（钢管、钢板、螺栓等）•手动工具（扳手、千斤顶、铁锤等）•安全防护设备（安全带、头盔、防护绳等）2.2 搭建脚手架在准备工作完成后，可以开始搭建脚手架。

具体操作步骤如下：1.安装基础框架：将钢管按照规划布局连接成基础框架。

基础框架需要注意以下问题：•地面要求平整、坚固•进行角线拉杆校验，保证结构牢固2.安装立杆和横杆：立杆和横杆组成的网格支撑脚手架板，需要注意以下问题：•立杆、横杆距离应根据脚手架板的长度和宽度合理确定•立杆、横杆连接时要量好位置，保证平齐垂直•立杆末端加锁，保证连接牢固3.安装脚手架板：将预先制作好的脚手架板放置在支撑横杆上，需要注意以下问题：•脚手架板材质、规格、长度均应满足要求•脚手架板连接时需要注意间隔、方向4.安装安全防护设备：在搭建完毕后，需要安装安全防护设备，包括安全带、头盔、防护绳等，以保证安全施工。

3. 计算书3.1 确定脚手架数量根据工程的实际情况，可以计算出所需的脚手架数量。

主要要素有：•工程高度•外墙面积•照明、通风设备数量3.2 计算脚手架承重能力脚手架的承重能力需要根据脚手架的材料、构造等因素进行计算。

具体计算方法如下：1.确定脚手架构体的材料和截面形状2.计算材料的强度和抗弯矩系数3.根据构造算出构件的截面面积和抗弯矩4.根据使用条件（载荷、支距等）计算出构件的极限强度和破坏载荷3.3 计算脚手架安全系数为保证施工安全，需要考虑脚手架的安全系数。

外墙脚手架施工方案第一篇：外墙脚手架施工方案共6页第1外墙钢管脚手架搭设施工方案本工程为广东电网公司教育培训评价中心2号、3号楼学生宿舍公共场所维修项目，建筑地点位于广州市天河区广汕二路333号。

本工程2幢，总建筑448平方米，建筑层数7层，框架结构。

为了满足施工需要，确保施工作业人员安全和保障作业人员能够按规范操作，以保证施工质量，特编制本方案。

一、脚手架的选择：脚手架在建筑施工中，占有特别重要的位置。

脚手架选择与使用的合适与否，不但直接影响施工作业的顺利和安全进行，而且也关系到施工进度和企业经济效益的提高。

为做到文明施工，保证本工程施工安全、顺利，结合本工程特点，该工程采用钢管双排脚手架，四周满挂安全网，做到减少施工灰尘外扬及美化施工环境作业。

二、脚手架钢管材质和立杆基本要求：1、脚手架钢管的材质符合国际3号钢的技术条件，外径为48mm，壁厚3.2mm，禁止使用有严重腐蚀、弯曲变形或有裂纹的钢管，钢管全部采用锌灰油性防锈漆刷一遍。

起到防腐、防锈作用，也力求钢管的颜色美观。

2、建筑物外墙四周土方回填找平、夯实，脚手架基底自下而上做法为250mm厚矿渣回填夯实，石子垫层100mm厚、面用c15细石混凝土浇捣50mm 厚拍实找平，（3%放坡）立杆基础外侧设置截面20cm30cm的排水沟。

并在外侧设80cm宽以上混凝土路面。

三、脚手架的搭设要求及规格尺寸：1、基本要求：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、不变形、不摇晃、受荷安全，并有操作空间。

2、立杆间距：钢管脚手架纵距是按建筑物每一面的总长分均匀来确定数据，一般在1.8m以内，不得超过2m，里立杆离墙净距200mm，横向净距俩立杆中对中1.20m，脚手架封顶，里立杆应低于檐口0.5m，外立杆高出檐口平屋面1m，斜屋面高出檐口1.5m（前后墙）。

两面山墙立杆搭设高度超过檐口1.5m，脚手架立杆排设必须按照跟随建筑物平面形状搭设，建筑物挑出的窗、阳台，不到1.5m，立杆柱子应跳过。
