大型汽轮机DEH介绍

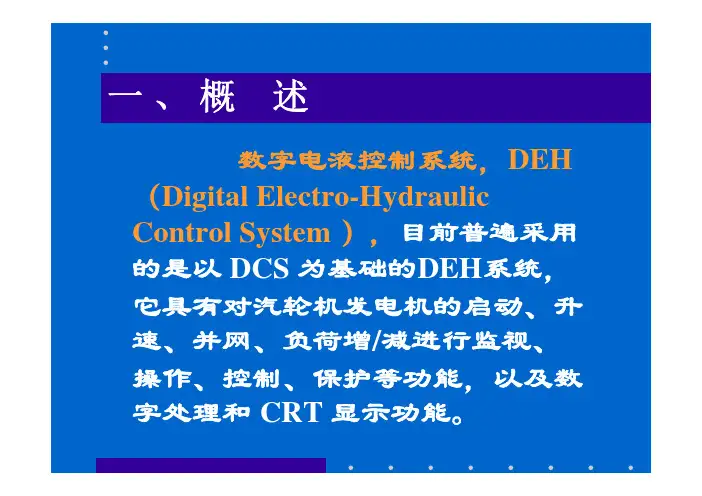

DEH系统运行基本知识1.什么是DEH？为什么要采用DEH控制？DEH就是汽轮机数字式电液控制系统，由计算机控制部分和EH液压执行机构组成。

采用DEH控制可以提高高、中压调门的控制精度，为实现CCS协调控制及提高整个机组的控制水平提供了基本保障，更有利于汽轮机的运行。

2.DEH系统有哪些主要功能？汽轮机转速控制；自动同期控制；负荷控制；参与一次调頻；机、炉协调控制；快速减负荷；主汽压控制；单阀、多阀控制；阀门试验；汽轮机程控启动；OPC控制；甩负荷及失磁工况控制；双机容错；与DCS系统实现数据共享；手动控制。

3.DEH系统仿真器有何作用？DEH仿真器可以在实际机组不启动的情况下，用仿真器与控制机相连，形成闭环系统，可以对系统进行闭环，静态和动态调试，包括整定系统参数，检查各控制功能，进行模拟操作培训操作人员等。

4.EH系统为什么采用高压抗燃油做为工质？随着汽轮机机组容量的不断增大，蒸汽参数不断提高，控制系统为了提高动态响应而采用高压控制油，在这种情况下，电厂为防止火灾而不能采用传统的透平油作为控制系统的介质。

所以EH系统设计的液压油为磷酸酯型高压抗燃油。

5.什么是TPC控制？TPC控制即主蒸汽压力控制，是指运行人员能投切软件TPC控制主蒸汽压力大于某一给定值。

可分为“操作员TPC”、“固定TPC”、遥控TPC”三种。

6.EH油系统由几部分组成？EH油系统包括供油系统、执行机构和危急遮断系统，供油系统的功能是提供高压抗燃油，并由它来驱动伺服执行机构；执行机构响应从DEH送来的电指令信号，以调节汽轮机各蒸汽阀开度；危急遮断系统由汽轮机的遮断参数控制，当这些参数超过其运行限制值时该系统就关闭全部汽轮机进汽门或只关闭调速汽门。

7.EH油系统有几个蓄能器？作用分别是什么？EH油系统有5个蓄能器，一个在油箱旁边，吸收EH油泵出口压力的高频脉动分量，维持系统油压平稳；其余4个分两组，分别位于左右两侧高压调门旁边，当系统瞬间用油量很大时，参与向系统供油，保证系统油压稳定。

汽轮机数字电液控制系统（DEH）摘要：介绍了汽轮机数字电液控制系统(即DEH系统)的一般功能及硬件、软件的结构。

着重介绍了协调控制系统（CCS）与DEH系统密切相关的几个重要信号——CCS指令信号、RB信号、FCB信号的产生，它们与DEH相互联系的方式以及对DEH指令信号的作用，并剖析了投入协调运行后汽轮机控制系统、协调控制系统作为一个整体时的工作原理及工作方式。

关键词：DEH系统；协调控制系统（CCS）；RB信号；FCB信号汽轮机数字电液控制系统（Digital Electric-Hydraulic Control System，以下简称DEH）是当今汽轮机特别是大型汽轮机必不可少的控制系统，是电厂自动化系统最重要的组成部分之一。

现代DEH系统由于采用计算机控制技术为核心的分散控制系统结构，提高了控制精度，并且能够方便地实现各种复杂的控制算法。

其执行部分由于采用了液压控制系统，具有响应快速、安全、驱动力强的特点。

1.DEH系统的硬件结构DEH系统主要由计算机控制部分与液压控制部分(EH)组成。

DEH部分完成各种控制回路、控制逻辑的运算，通过操作员站等人机接口设备完成运行操作、监控及系统管理。

根据对汽轮机、发电机运行参数的实时采集，经过各种控制策略、控制回路的运算，将最终的阀门控制指令输出到执行机构，通过EH系统由液压执行部件驱动阀门完成对机组的负荷、转速、压力等被调节变量的控制。

人机接口是操作人员或系统工程师与DEH系统的人机界面。

操作员通过操作员站对DEH 进行操作，给出汽轮机的运行方式、控制目标值等各种控制指令，完成各种试验，进行回路投切等。

EH系统是DEH的执行机构，主要包括供油装置（油泵、油箱）、油管路及附件（蓄能器等）、执行机构（油动机）、危急遮断系统等。

供油系统为系统提供压力油。

执行机构响应DEH的指令信号，控制油动机的位置，以调节汽轮机各蒸汽进汽阀的开度，从而控制汽轮机运行。

危急遮断系统响应控制系统或汽轮机保护系统发出的指令，当DEH发出超速控制信号时，紧急关闭调节阀；当汽轮机保护系统发出停机信号或机械超速等动作引起汽轮机安全油泄去时，危急遮断系统紧急关闭全部汽轮机蒸汽进汽门，使机组安全停机。

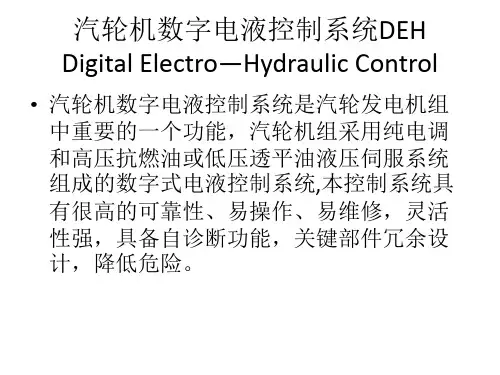

汽轮机数字电液控制系统DEH Digital Electro—Hydraulic Control
• 阀门管理
• 机组启动结束后稳定运行一段时间后，可采用 喷嘴调节方式，即高压调节阀顺序开启，以减 少处于节流状态下的阀门个数，提高热效率；
• 在启动过程中，为保证机组全周进汽，减少热 应力，宜采用节流配汽方式，即所有阀门同步 开启。
• （9）ETS组（KB424S-ETS）：主要完成ETS特殊回路功能。
• 三个转速卡110%超速三取二动作回路。
• ETS指令三取二动作回路。
• 界面停机按钮动作回路。
• 手动停机按钮动作回路。
• 组件的DC24V和DC110V电源监视回路。
• （10）电源组件(KB424S-POWER): 主要功能是给现场需要供电的伺服阀分配 24V电源,以及给柜内其他几个特殊组件分配DC110V电源.
汽轮机数字电液控制系统DEH Digital Electro—Hydraulic Control
• 控制功能 转速控制（Speed Control） 依据汽机的热状态、进汽条件和允许的汽 机寿命消耗，DEH系统产生相应的升速率， 实现从‘盘车转速、升速、直到额定转速’的 自动控制。 ·转速调节范围： 50～3000 rpm； ·转速控制精度： ±1rpm；
个逆止阀和一个控制块及相关表计组成超速保护 （OPC）电磁阀组件。 • OPC电磁阀由DEH控制器的OPC部分所控制，正常运 行时两个OPC电磁阀是失电常闭的，封闭了OPC母管 的泄油通道，使高压调节汽阀执行机构活塞杆的下 腔建立起油压；当汽轮机运行转速超过103额定转 速时，DEH控制系统OPC控制器发出动作信号，这两 个电磁阀就被励磁打开，使OPC母管泄油。使各高 压调节阀迅速关闭。

EH供油系统
8. EH油系统冷却水：采用闭式水，当油箱油温＞55℃， 手动打开闭式水进水门，冷却水通过冷油器，油箱油 温控制在38℃—55℃间。
9. 弹簧加载式逆止阀：安装在有压回油母管上，在有压 回油滤网或冷油器堵塞以及回油压力过高时开启，使 回油直接回油箱。
10. EH油再生装置：在油箱旁安装有一套EH油再生装置， 用来储存吸附剂和使抗燃油得到再生，它由硅藻土滤 器（使油保持中性、去除水份等）和纤维滤器（去除 杂质）串联组成，在投入再生装置时，应先开启硅藻 土滤器的旁路门对硅藻土滤器注油，然后开启硅藻土 滤器入口门，关闭旁路门。当油温在43～54℃之间， 而任何一个滤器压力高达0.21Mpa时，就需更换滤芯。 （注意：遵守操作顺序否则可能造成硅藻土滤器滤芯 损坏。）
2.1.2控制再热主汽门油动机，在汽机复置 （挂闸）后，将再热主汽门油动机开启到全开 位置。
EH系统功能介绍
2.2 EH系统功能还包括：在正常工作下能对其中 任一油动机进行单独关闭和在危急情况下自动 关闭油动机的功能。这就是我们常说的活动主 汽门和危急遮断功能。（再热主汽门为全开全 关型、其余为可控型）但考虑到再热主汽门前 后压差，实际运行中未进行活动。
EH系统功能介绍
2. EH系统以可分为EH供油系统和EH执行机构。 2.1 EH系统总的功能是:接受DEH信号,操控汽轮
机的进汽阀，以控制汽轮机进汽门的开度，控 制汽轮机的进汽量。因此EH系统实际就是 DEH控制装置的执行机构。
EH系统功能介绍
2.1.1控制主汽门及高中压调门油动机，将进 汽阀控制在DEH控制器发出的电信号所要求的 相应位置上。
节流孔
过滤器 压 力 油
去 活 塞
回 油
去 活 塞
