当前位置：文档之家 › 03标项目划分说明

03标项目划分说明

  • 格式：doc
  • 大小：24.00 KB
  • 文档页数：4

福田河综合整治工程三标项目划分
审核：
校核：
编写：
深圳市深水水务咨询有限公司
福田河综合整治工程项目监理部
二○○九年三月十二日
福田河综合整治工程三标项目划分
一、工程概况：
福田河综合整治工程三标项目主要建设内容为：初雨收集系统部分、补水管部分及河道防洪部分,本标段包括C及B两段，起止桩号：J2+423.43～J3+528.39(振华路→深南大道→福华路).
1、C段起止桩号：J2+423.43～J3+068.63(振华路→深南大道)，右岸有箱涵、顶管及补水管等，左岸有截流支管及分洪箱涵等，河道中间有过河管及河道驳岸改造等，具体项目如下：C段的箱涵长384.77m(桩号:J2+423.43～J2+808.20)，净断面为3m×2.5m；顶管长256.43m(桩号:J2+808.20～J3+064.63)，材料为Ⅱ级专用钢筋混凝土顶管，直径DN2600，沿顶管路线分别有7#圆形接收井(内直径Ø4500mm，深7.83m)、8#圆形工作井(内直径Ø8000mm，深9.1m)及8#矩形接收井(内尺寸4.6m×8.0m，深8.03m)；左岸截流支管总长约325m，材料为玻璃夹砂管，沿截流支管路线有13座截流井；过河管道长约44m，材料为Ⅱ级钢筋混凝土管，采用C20混凝土包封，与右岸箱涵相交处采用检查井衔接；补水管总长689m，其中直径DN1200mm补水干管长649m，直径DN200mm支管长40m，材料为聚乙烯(PE)管，1座排气阀井，1座闸阀井，1座电磁流量井。

其中过深南大道处补水管长107m 采用定向钻非开挖技术施工；左岸新建分洪箱涵接深南大道下现有箱涵，长82m，净断面为4m×2.5m；河道驳岸改造长407m(桩号:2+136～J2+543)，河道清淤至河底，河道左岸距河底3.5m范围均采用石笼护坡，其余的上部采用生态工程袋护坡并播种大叶油籽；河道右岸采用三层石笼护坡，高1.5m；
2、B段起止桩号：J3+068.63～J3+528.39 (深南大道→福华路)，右岸有箱涵、顶管及补水管等，左岸有截流支管等，河道中间有过河管及河道驳岸改造等，具体项目如下：箱涵长459.76m(桩号: J3+068.63～J3+528.39)，其中桩号J3+068.63～J3+474.07段箱涵长405.44 m，净断面为3m×3m，；桩号J3+474.07～J3+528.39段穿福华路底下箱涵长54.32m，净断面为3.8m×2.5m，采用植筋与现有箱涵进行锚固；过河管道长约39.6m，材料为Ⅱ级钢筋混凝土管，采用C20混凝土包封，左岸有2座截流井，与右岸箱涵相交处采用检查井衔接；补水管总长718m，其中直径DN1200mm补水干管长458m，直径DN200mm支管长260m，材料为聚乙烯(PE)管，工作压力为0.8Mpa，1座排气阀井，1座闸阀井，1座电磁流量井；河道驳岸改造长440m(桩号:1+552～J1+992)，河道清淤至河底，河道左岸距河底2.5m范围均采用石笼护坡，其余的上部采用生态工程袋护坡并播种大叶油籽；河道右岸采用三层石笼护坡，高1.5m。

二、划分依据及原则：
1、划分的依据：为满足本工程施工质量检验与评定要求，依据施工图纸、《水利水电工程施工质量检验与评定规程》（SL176—2007）、《建筑工程施工质量验收统一标准》、施工合同及本工程的实
际情况，对福田河综合整治工程三标进行项目划分。

2、划分的原则：结合施工图纸、施工合同，充分考虑到在施工中便于应用，分别按施工特点、施工程序、专业系统及类别进行划分。

同时考虑方便验收和分清质量责任，便于控制、检查和验收每个施工工序和工种的质量进行划分。

三、划分情况：
1、单位工程划分：
整个工程划分为三个单位工程，即初雨收集系统部分、补水管部分及河道防洪部分。

单位工程的编码分别为： CYSJ-3-1、BSG-3-2、SG-3-3。

2、分部工程划分：
（1）初雨收集系统的分部工程划分：初雨收集系统的起止桩号为J2+423.43～J3+528.39(振华路→深南大道→福华路)，由C段与B段组成。

初雨收集系统包含截流箱涵、沉井、截流干管、支管、过河管道、路面恢复、补水管及河道防洪等，结合现场情况及其它因素，将 C段的截流箱涵(J2+423.43~J2+808.19)划分为1个分部工程，B段截流箱涵(J3+064.63~J3+528.39) 划分为1个分部工程，二号支渠箱涵(0+000~0+263) 划分为1个分部工程，8#工作井划分为1个分部工程，7#、8#接收井划分为1个分部工程，截流干管顶管安装划分为1个分部工程，截流支管、过河管道、截流井及接入初雨箱涵检查井划分为1个分部工程，路面恢复划分为1个分部工程，其编码分别为：CYSJ-3-1-1、CYSJ-3-1-2、CYSJ-3-1-3、CYSJ-3-1-4、CYSJ-3-1-5、CYSJ-3-1-6、CYSJ-3-1-7、CYSJ-3-1-8。

（2）补水管的分部工程划分：补水管总长1407m，其中直径DN1200mm补水干管长1107m，直径DN200mm支管长300m。

结合现场情况及其它因素，将C段补水管(BSG0+941～BSG1+399)及支管260m 划分为1个分部工程，B段补水管(BSG1+399～BSG2+048)及支管40m划分为1个分部工程，其编码分别为：BSG-3-2-1、BSG-3-2-2。

（3）河道防洪的分部工程划分：河道防洪部分由C段长407m河道防洪段、B段长440m河道防洪段及长82m的分洪箱涵组成。

结合现场情况及其它因素，将C段长407m河道防洪段划分为1个分部工程，B段长440m河道防洪段划分为1个分部工程，长82m的分洪箱涵划分为1个分部工程，其编码分别为： SG-3-3-1、SG-3-3-2、SG-3-3-3。

3、单元工程划分：
箱涵按设计分缝划分为1个单元，不足一个分缝段也按1个单元划分；补水管按每节管长划分为1个单元；河道防洪按每50m划分为1个单元，不足一节管长也划分为1个单元；顶管按每节管长划分为1个单元，不足一节管长也划分为1个单元；不足河道防洪按每50m划分为1个单元，不
足50m也划分为1个单元；其编码及其它单元工程的划分原则见项目划分表。

四、项目划分工程编码说明
单位工程编号为设计图纸图号的拼音字母组成＋标段编号+顺序阿拉伯编号（如初雨收集系统即CYSJ -3-1、补水管即BSG-3-2、3…）, 分部工程编码为单位工程编码＋顺序阿拉伯编号（如截流箱涵即CYSJ-3-1-1、２、３…），单元工程编码为分部工程编码＋顺序英文字母加数字（即CYSJ-3-1-1a1、a2……、 CYSJ-3-1-1-b1、b2 ……）。

五、福田河综合整治工程三标项目划分统计
本工程共划分为3个单位工程，13个分部工程， 1558个单元工程。

附表一：福田河综合整治工程三标项目划分明细表。

合集下载

项目阶段划分

项目阶段划分

项目阶段划分项目阶段划分是指将一个大型项目分解为若干个可管理和控制的阶段，每一个阶段都有明确的目标、交付物和时间表。

通过合理划分项目阶段，可以提高项目的可控性和管理效率，确保项目按时、按质、按量完成。

一、前期准备阶段前期准备阶段是项目启动的第一阶段，主要目的是明确项目的背景、目标、范围、可行性和资源需求，为项目的后续阶段提供基础。

1.1 项目背景和目标在前期准备阶段，需要对项目的背景和目标进行详细的分析和描述。

例如，如果是一个建造项目，背景可以包括市场需求、土地资源等；目标可以包括建设一座高品质的商业综合体，提供综合性服务。

1.2 项目范围和可行性研究在前期准备阶段，需要对项目的范围进行明确和界定，确定项目的具体内容和边界。

同时，还需要进行可行性研究，包括市场分析、技术可行性、经济可行性等方面的调研和评估。

1.3 资源需求和计划制定在前期准备阶段，需要明确项目所需的资源，包括人力资源、物资资源、财务资源等。

同时，还需要制定项目的详细计划，包括时间计划、人员安排、预算等。

二、设计阶段设计阶段是项目的第二阶段，主要目的是根据前期准备阶段的结果，进行详细的设计和规划，为项目的实施提供具体的方案和指导。

2.1 技术设计和方案制定在设计阶段，需要进行详细的技术设计和方案制定，包括建造设计、工程设计、系统设计等。

通过技术设计和方案制定，可以确保项目的实施具有可行性和可控性。

2.2 详细规划和资源准备在设计阶段，需要进行详细的规划和资源准备工作，包括制定施工计划、采购计划、人员招聘计划等。

通过详细规划和资源准备，可以确保项目的实施按时、按质、按量完成。

2.3 风险评估和管理在设计阶段，需要进行风险评估和管理，识别项目可能面临的风险，并采取相应的措施进行管理和应对。

例如，如果是一个软件开辟项目，可能面临技术风险、需求变更风险等。

三、实施阶段实施阶段是项目的第三阶段，主要目的是按照设计阶段的方案和指导，进行项目的实际实施和执行。

工程项目划分及编号管理办法

工程项目划分及编号管理办法

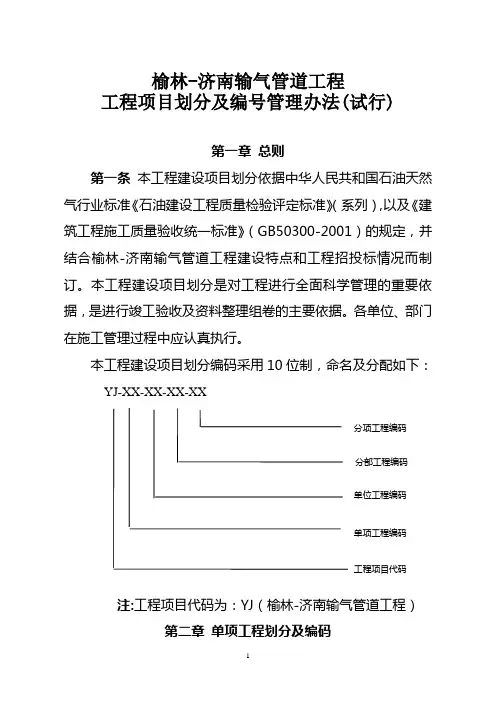

榆林-济南输气管道工程工程项目划分及编号管理办法(试行)第一章总则第一条本工程建设项目划分依据中华人民共和国石油天然气行业标准《石油建设工程质量检验评定标准》（系列），以及《建筑工程施工质量验收统一标准》（GB50300-2001）的规定，并结合榆林-济南输气管道工程建设特点和工程招投标情况而制订。
