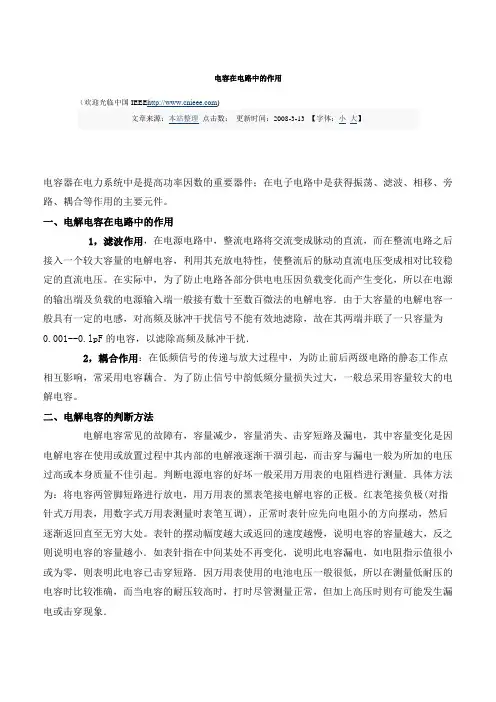

电容器在电路中的作用

电容在电路中的作用

（欢迎光临中国IEEE)

文章来源：本站整理 点击数： 更新时间：2008-3-13 【字体：小 大】

电容器在电力系统中是提高功率因数的重要器件；在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件。

一、电解电容在电路中的作用

1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰．

2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。

二、电解电容的判断方法

电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象． 三、电解电容的使用注意事项

1 高中物理-电容器在交流电路中的作用练习

1．电容器导通交流电的实质是由于两极板间的电压在周期性地变化，使电容器反复地______和______，虽然电容器的两极板间并没有电流通过，但在连接电容器和电源的电路中却形成__________．

2．电容器对交流电的阻碍作用称为__________，它的大小跟__________有关，还跟交流电的______有关，即____________．

3．在电子技术中，在两级电路间串联一个电容器来阻止直流成分通过，这种电容器叫__________；在下级电路的输入端并联一个电容器，通过电容器滤除高频干扰信号，这种电容器叫__________．

4．电容器对交变电流影响的以下说法中正确的是( )

A．电容器对交变电流有阻碍作用

B．电容器对交变电流的阻碍作用越小，容抗就越大

C．电容器具有“通直流、隔交流，通低频、阻高频”的作用

D．电容器的电容越大，交变电流的频率越高，电容器对交变电流的阻碍作用就越小

5．如图1甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“－”表示．关于两图中负载电阻R上得到的电流特征是( )

图1

A．图甲中R得到的是交流成分

B．图甲中R得到的是直流成分

C．图乙中R得到的是低频成分

D．图乙中R得到的是高频成分

【概念规律练】 2 知识点一 电容器对交流电的导通作用

1．如图2所示，当开关打到直流电上，灯泡________，当开关打到交流电上，灯泡________．

图2

2．对电容器能通交变电流的原因，下列说法中正确的是( )

A．当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流

B．当电容器接到交流电源上时，电容器两极板交替进行充电和放电，电路中才有交变电流

C．在有电容器的交流电路中，没有电荷定向移动

D．在有电容器的交流电路中，电容器不起作用

电容原理及应用方法

电容是板卡设计中必用的元件，其品质的好坏已经成为我们判断板卡质量的一个很重要的方面。

①电容的功能和表示方法。

由两个金属极，中间夹有绝缘介质构成。电容的特性主要是隔直流通交流，因此多用于级间耦合、滤波、去耦、旁路及信号调谐。电容在电路中用“C”加数字表示，比如C8，表示在电路中编号为8的电容。

②电容的分类。

电容按介质不同分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。按极性分为：有极性电容和无极性电容。按结构可分为：固定电容，可变电容，微调电容。

③电容的容量。

电容容量表示能贮存电能的大小。电容对交流信号的阻碍作用称为容抗，容抗与交流信号的频率和电容量有关，容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。

④电容的容量单位和耐压。

电容的基本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位。换算关系：1F＝1000000μF，1μF=1000nF=1000000pF。

每一个电容都有它的耐压值，用V表示。一般无极电容的标称耐压值比较高有：63V、100V、160V、250V、400V、600V、1000V等。有极电容的耐压相对比较低，一般标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

⑤电容的标注方法和容量误差。

电容的标注方法分为：直标法、色标法和数标法。对于体积比较大的电容，多采用直标法。如果是0.005，表示0.005uF=5nF。如果是5n，那就表示的是5nF。

数标法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是10的多少次方。如：102表示10x10x10 PF=1000PF，203表示20x10x10x10 PF。

作为无源元件之一的电容，其作用不外乎以下几种：

1、应用于电源电路，实现旁路、去藕、滤波和储能的作用，下面分类详述之：

1）旁路

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放 电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大 电流毛刺时的电压降。

2）去藕

去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上 升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对 于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。

去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防

途径。高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动 电流的变化大小来确定。

旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。

3）滤波

从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率 高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电 容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中,大电容(1000uF)滤低频，小电容(20pF)滤高频。
