PD
北京布莱迪
仪器
仪表有限公司电接点压力表系列

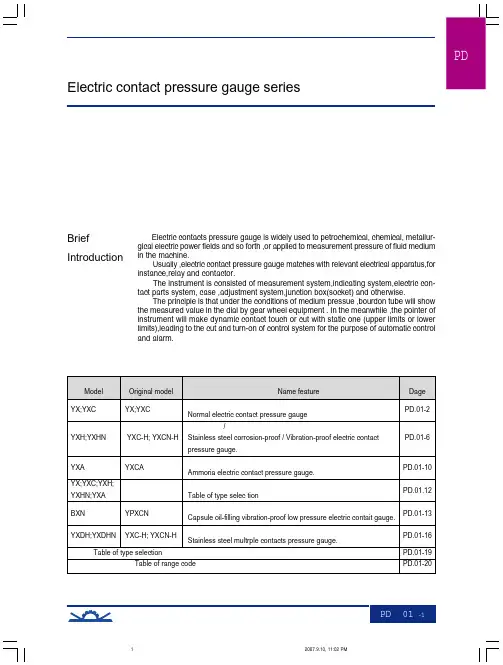

Electric contact pressure gauge series
电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。 电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。 仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。 仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。与此同时，仪表指针带动动触头与设定指针上的定触头（上限或下限）相接通（或切断），致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
Electric contacts pressure gauge is widely used to petrochemical, chemical, metallur-gical electric power fields and so forth ,or applied to measurement pressure of fluid mediumin the machine. Usually ,electric contact pressure gauge matches with relevant electrical apparatus,forinstance,relay and contactor. The instrument is consisted of measurement system,indicating system,electric con-tact parts system, case ,adjustment system,junction box(socket) and otherwise. The principle is that under the conditions of medium pressue ,bourdon tube will showthe measured value in the dial by gear wheel equipment . In the meanwhile ,the pointer ofinstrument will make dynamic contact touch or cut with static one (upper limits or lowerlimits),leading to the cut and turn-on of control system for the purpose of automatic controland alarm.
欧阳育创编 2021.02.04 欧阳育创编 2021.02.04
欧阳育创编 2021.02.04 欧阳育创编 2021.02.04 图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触点接通--经K1常闭触点到达接触器K（主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水泵工作。当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。欧阳育创编 2021.02.04 欧阳育创编 2021.02.04
欧阳育创编 2021.02.04 欧阳育创编 2021.02.04 K1线圈串入辅助触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。
时间：2021.02.04 创作：欧阳育
图2是手动开启的自动控制电路，有时停电以后，再来电时不希望水泵自动运转，加了一个手动启动停止电路，当按下启动按钮时K3得电吸合辅助常开触点K3连通取代启动按钮，形成自保持电路，一但停电，再来电时不按启动按钮是不会自己转起来的。
时间：2021.02.04 创作：欧阳育
电接点压力表工作原理
电接点压力表是一种常用的压力测量仪器，它通过电气信号来表示被测介质的压力大小。其工作原理主要包括传感器、信号处理器和显示装置三部分。
首先，传感器是电接点压力表的核心部件，它通过感应被测介质的压力变化，并将压力信号转化为电信号。传感器通常采用电阻应变式或压电式传感器，当介质的压力作用于传感器上时，传感器内部的电阻或电荷会发生相应的变化，从而产生电信号。
其次，经过传感器转化的电信号会被送至信号处理器进行处理。信号处理器会对电信号进行放大、滤波、线性化等处理，以确保信号的准确性和稳定性。在信号处理器的作用下，电信号的波形和幅度会得到合理的调整，从而保证了最终显示的准确性。
最后，处理后的电信号会被送至显示装置进行显示。显示装置通常采用数显表或者模拟表来显示被测介质的压力数值。数显表通过数字显示方式直观地呈现压力数值，而模拟表则通过指针或者灯光来表示压力大小。
总的来说，电接点压力表通过传感器感应压力信号，经过信号处理器的处理后，最终在显示装置上显示出被测介质的压力数值。这种工作原理使得电接点压力表在工业生产和科学研究中得到了广泛的应用，其准确性和稳定性为工程技术提供了重要的支持。
在实际应用中，我们需要注意保护传感器避免受到外部冲击和腐蚀，以确保传感器的准确性和稳定性；同时，对信号处理器和显示装置的工作状态也需要进行定期的检测和维护，以确保整个电接点压力表的正常工作。
综上所述，电接点压力表通过传感器、信号处理器和显示装置三部分相互配合，实现了对压力信号的准确感应和显示，其工作原理简单而有效，为工业生产和科学研究提供了重要的技术支持。
布莱迪电接点压力表说明书六根线
摘要：
1.布莱迪电接点压力表概述
2.六根线的作用与连接方式
3.使用与维护注意事项
4.结论
正文：
一、布莱迪电接点压力表概述
布莱迪电接点压力表是一款高精度的压力测量仪器，广泛应用于各种工业领域，如石油、化工、冶金等。它能够准确、稳定地测量流体介质的压力，并通过电接点进行信号传输，便于实现自动化控制和监测。
二、六根线的作用与连接方式
布莱迪电接点压力表的六根线分别承担着不同的功能，具体如下：
1.电源线（一般为红色）：连接压力表与电源设备，为压力表提供工作电压。
2.零线（一般为蓝色）：连接压力表与电源设备的零线，保证电路回路的完整性。
3.输出线（一般为黄色）：连接压力表与控制设备，输出压力信号，实现自动化控制。
4.接地线（一般为绿色）：连接压力表与设备接地，保证设备安全及信号传输的稳定性。 5.传感器连接线（一般为棕色）：连接压力表与传感器，实现压力信号的传输。
6.补偿线（一般为黑色）：连接压力表与补偿装置，用于消除环境温度对压力表显示的影响。
在连接六根线时，需要注意以下几点：
1.接线顺序应与压力表上的标识相对应，避免接错线。
2.接线时应使用足够截面积的导线，以保证信号传输的稳定性。
3.接线紧固，避免线头松动造成接触不良。
三、使用与维护注意事项
1.在使用过程中，应避免压力表受到剧烈震动或高温影响，保证其正常工作。
2.定期对压力表进行校准，确保测量精度。
3.保持压力表及接线部位的清洁，防止污物进入影响测量。
4.在拆卸或更换零部件时，需停电操作，并遵循相关安全规定。
四、结论
布莱迪电接点压力表是一款重要的工业测量设备，其六根线的正确连接和使用对于保证设备运行的安全性和测量精度至关重要。
