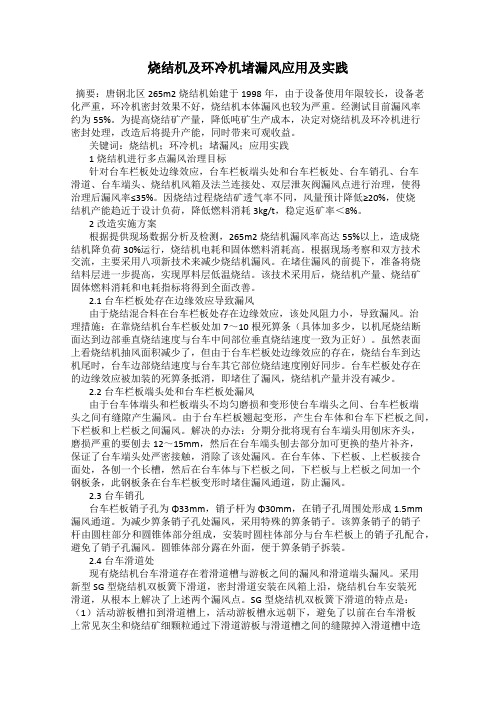

烧结机及环冷机堵漏风应用及实践摘要：唐钢北区265m2烧结机始建于1998年，由于设备使用年限较长，设备老化严重，环冷机密封效果不好，烧结机本体漏风也较为严重。
经测试目前漏风率约为55%。
为提高烧结矿产量，降低吨矿生产成本，决定对烧结机及环冷机进行密封处理，改造后将提升产能，同时带来可观收益。
关键词：烧结机；环冷机；堵漏风；应用实践1烧结机进行多点漏风治理目标针对台车栏板处边缘效应，台车栏板端头处和台车栏板处、台车销孔、台车滑道、台车端头、烧结机风箱及法兰连接处、双层泄灰阀漏风点进行治理，使得治理后漏风率≤35%。
因烧结过程烧结矿透气率不同，风量预计降低≥20%，使烧结机产能趋近于设计负荷，降低燃料消耗3kg/t，稳定返矿率＜8%。
2改造实施方案根据提供现场数据分析及检测，265m2烧结机漏风率高达55%以上，造成烧结机降负荷30%运行，烧结机电耗和固体燃料消耗高。
根据现场考察和双方技术交流，主要采用八项新技术来减少烧结机漏风。
在堵住漏风的前提下，准备将烧结料层进一步提高，实现厚料层低温烧结。
该技术采用后，烧结机产量、烧结矿固体燃料消耗和电耗指标将得到全面改善。
2.1台车栏板处存在边缘效应导致漏风由于烧结混合料在台车栏板处存在边缘效应，该处风阻力小，导致漏风。
治理措施：在靠烧结机台车栏板处加7～10根死箅条（具体加多少，以机尾烧结断面达到边部垂直烧结速度与台车中间部位垂直烧结速度一致为正好）。
虽然表面上看烧结机抽风面积减少了，但由于台车栏板处边缘效应的存在，烧结台车到达机尾时，台车边部烧结速度与台车其它部位烧结速度刚好同步。
台车栏板处存在的边缘效应被加装的死箅条抵消，即堵住了漏风，烧结机产量并没有减少。
2.2台车栏板端头处和台车栏板处漏风由于台车体端头和栏板端头不均匀磨损和变形使台车端头之间、台车栏板端头之间有缝隙产生漏风。
由于台车栏板翘起变形，产生台车体和台车下栏板之间，下栏板和上栏板之间漏风。
首钢京唐钢铁厂烧结项目由北京首钢国际工程技术有限公司（以下简称“首钢国际工程公司”）承担，包括工厂设计和非标设备设计工作。
该项目于2005年开始，2008年10月成功冷试车，并具备投产条件，2009年2月正式投产。
其设备规格分别为500m2烧结机和580m2环冷机，是目前国内已投产最大、世界范围为数不多的烧结厂，除少数关键部件引进外，全部由国内设计、制造和安装。
1大型烧结环冷设备的研发背景烧结设备大型化是技术发展趋势。
设备大型化使得单机产量明显提高，烧结矿质量和综合技术经济指标获得显著改善。
随着高炉技术的发展，高炉向大型化方向发展，从经济合理的配置角度，大型高炉必然配置大型烧结设备。
世界上最大的烧结设备集中在日欧及前苏联，大多建设时间在20世纪70年代，部分改造在20世纪80或90年代。
其中最大600m2及以上级别的烧结机在日本20世纪70年代初建设和前苏联20世纪80年代建设，规模在600-500m2之间的烧结机主要分布在欧洲和日本，其余均小于500m2。
国内烧结设备在1979年宝钢建设之后才得到长足发展，宝钢烧结机为450m2，相应配套的环冷机面积为460m2，经过三期建设，由引进消化发展到国内制造,至此中国的烧结设备开始了大型化的进程。
武钢等其他多个烧结厂建设了大量的360-450m2烧结机。
在2003年以前的一段时间，国内没有建设超过450m2烧结机。
在2003-2004年期间，宝钢根据自身扩大产能的要求，进行烧结机加宽栏板改造，将450m2烧结机加宽改造后变为495m2烧结机，是当时最大规模的烧结机。
太钢2007年建设投产的机外冷却用520m2环冷机，是当时国内最大规模的环冷机。
2首钢京唐烧结环冷设备主要技术特点首钢京唐钢铁厂为国家重点建设项目，烧结厂总体设计要求为采用先进、成熟的工艺技术和大型化的技术装备，工艺简捷，自动化水平高，遵循可持续发展和循环经济的理念。
首钢京唐烧结工程工厂设计建设2台500m2机外冷却烧结机，年生产产量约1100万t。
