数字电子技术基础期末试题答案

中南大学数字电子技术基础期末考试试卷四套附答案Prepared on 21 November 2021中南大学信息院《数字电子技术基础》期终考试试题（110分钟）(第一套)一、填空题：（每空1分，共15分）=+的两种标准形式分别为（）、（）。

1．逻辑函数Y AB C2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a)(b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

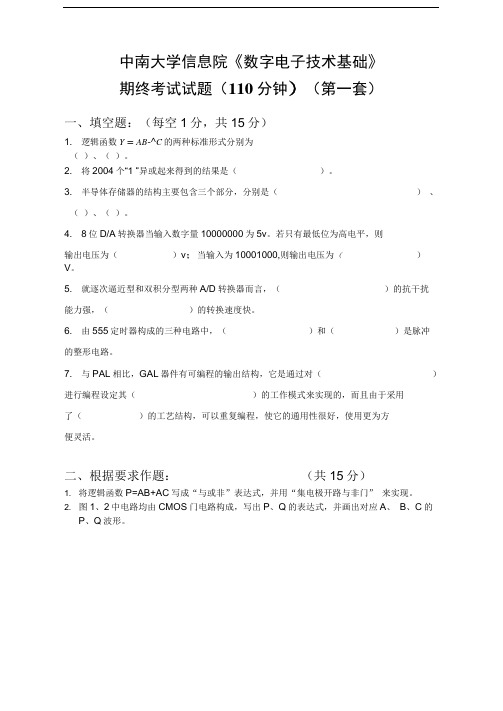

中南大学信息院《数字电子技术基础》期终考试试题（110分钟）（第一套）一、填空题：（每空1分，共15分）1. 逻辑函数Y = AB-^C的两种标准形式分别为（）、（）。

2. 将2004个“1 ”异或起来得到的结果是（）。

3. 半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4. 8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000,则输出电压为（）V。

5. 就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6. 由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7. 与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1. 将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门” 来实现。

2. 图1、2中电路均由CMOS门电路构成，写出P、Q的表达式，并画出对应A、B、C的P、Q波形。

ABCp三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000-111连续变化时，Y的波形图;3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421 BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图o （15分）五、已知电路及CP. A的波形如图4（a）（b）所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）CP图4 （之）CP图4 3)六、用T触发器和异或门构成的某种电路如图5（a）所示，在示波器上观察到波形如图5（b）所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）图5(b)七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是（）。

A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪个不是TTL逻辑门的类型？（）A. 与非门B. 或非门C. 同或门D. 非门答案：C3. 一个D触发器的初始状态为1，当输入D=0时，时钟脉冲上升沿到达后，输出Q的状态为（）。

A. 0B. 1C. 不确定D. 无变化答案：A4. 以下哪个逻辑表达式是正确的？（）A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案：B5. 一个4位二进制计数器，从0000开始计数，当计数到1111时，下一个状态是（）。

A. 0000B. 1000C. 10000D. 0111答案：A6. 在数字电路中，若要实现一个逻辑函数，下列哪种方法最为经济？（）A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案：A7. 一个三态输出门，当控制端为高电平时，输出状态为（）。

A. 高阻态B. 低电平C. 高电平D. 低阻态答案：C8. 以下哪个是BCD码的特点？（）A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案：A9. 在数字电路中，一个反相器的逻辑功能是（）。

A. 与B. 或C. 非D. 异或答案：C10. 一个JK触发器在时钟脉冲上升沿到达时，如果J=1，K=0，则触发器的状态（）。

A. 保持不变B. 翻转C. 置0D. 置1答案：D二、填空题（每题2分，共20分）1. 一个2输入的与门，当两个输入都为1时，输出为______。

答案：12. 在数字电路中，一个D触发器的D端输入为0，时钟脉冲上升沿到达后，输出Q的状态为______。

答案：03. 一个4位二进制计数器，如果初始状态为0101，下一个状态为______。

一、填空题：（每空1分，共16分）1．逻辑函数有四种表示方法，它们分别是（真值表）、（ 逻辑图 ）、（ 逻辑表达式 ）和（ 卡诺图 ）。

2．将2004个“1”异或起来得到的结果是（ 0 ）。

3．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ TTL ）电路和（ CMOS ）电路。

4．施密特触发器有（ 两 ）个稳定状态.，多谐振荡器有（ 0 ）个稳定状态。

5．已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ 10 ）条，数据线（ 4 ）条。

6．已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ 20 ）kHz ；完成一次转换所用的时间应小于（ 50 ）。

7．GAL 器件的全称是（ 通用阵列逻辑 ），与PAL 相比，它的输出电路是通过编程设定其（ 输出逻辑宏单元 ）的工作模式来实现的，而且由于采用了（ E 2CMOS ）的工艺结构，可以重复编程，使用更为方便灵活。

二、根据要求作题：（共16分）1． 试画出用反相器和集电极开路与非门实现逻辑函数 C B AB Y +=。

解：1．2、图1、2中电路由TTL 门电路构成，图3由CMOS 门电路构成，试分别写出F1、F2、F3的表达式。

AC F C F B A F +==+=321;;解：．2.三、已知电路及输入波形如图4（a ）（b ）所示，其中FF1是D 锁存器，FF2是维持-阻塞D 触发器，根据CP 和D 的输入波形画出Q1和Q2的输出波形。

设触发器的初始状态均为0。

（8分）解：四、分析图5所示电路，写出Z1、Z2的逻辑表达式，列出真值表，说明电路的逻辑功能。

（10分）解：四、（1）表达式（2）真值表R ＋VCC（3）逻辑功能为：全减器五、设计一位8421BCD 码的判奇电路，当输入码为奇数时，输出为1，否则为0。

要求使用两种方法实现：（1）用最简与非门实现，画出逻辑电路图；（2）用一片8选1数据选择器74LS151加若干门电路实现，画出电路图。

数字电子技术基础试题及答案一TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】数字电子技术基础期末考试试卷1. 时序逻辑电路一般由 和 两分组成。

2. 十进制数（56）10转换为二进制数为 和十六进制数为 。

3. 串行进位加法器的缺点是 ，想速度高时应采用 加法器。

4. 多谐振荡器是一种波形 电路，它没有稳态，只有两个 。

5. 用6个D 触发器设计一个计数器，则该计数器的最大模值M= 。

1．写出函数F (A,B,C,D) =A B C D E ++++的反函数。

2．证明逻辑函数式相等：()()BC D D B C AD B B D ++++=+ 3．已知逻辑函数F= ∑（3,5,8,9，10，12）+∑d(0,1,2) （1）化简该函数为最简与或式：（2）画出用两级与非门实现的最简与或式电路图： 4．555定时器构成的多谐振动器图1所示，已知R1=1KΩ，R2=Ω，C=μF 。

试求脉冲宽度T ，振荡频率f 和占空比q 。

图15．某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态 时，1Y 、6Y 分别才为低电平（被译中）。

………………………密……………………封…………………………装…………………订………………………线……………………… 学院 专业（班级） 姓名 学号……………………6．触发器电路就输入信号的波形如图3所示，试分别写出D触发器的Q和Q1的表达式，并画出其波形。

图D= Q n+1=Q1=7. 已知电路如图4所示，试写出:①驱动方程；②状态方程；③输出方程；④状态表；⑤电路功能。

图41．设计一个三变量偶检验逻辑电路。

当三变量A、B、C输入组合中的“1”的个数为偶数时F=1，否则F=0。

选用8选1数选器或门电路实现该逻辑电路。

要求：（1）列出该电路F(A,B,C)的真值表和表达式；（2）画出逻辑电路图。

A B C F2．试用74161、3-8译码器和少量门电路，实现图5所示波形VO1、VO2，其中CP为输入波形。

数字电子技术基础_北京理工大学中国大学mooc课后章节答案期末考试题库2023年1.逐次渐近型8位A/D转换器中的8位D/A转换器的Vomax=10.2V，若输入为3V，则转换后的数字输出D为：答案:010010112.用ROM设计逻辑电路实现两个两位二进数的全加运算，则需要ROM的地址线和数据线至少为：答案:5，33.存储容量为8k×16位的RAM，地址线有（）根。

答案:134.静态RAM一般采用MOS管的栅极电容来存储信息，必须由刷新电路定期刷新。

答案:错误5.以下触发器电路中能够实现二进制计数器（对输入的时钟进行计数，辨识两个时钟周期）功能的电路有：答案:___6.ROM为只读存储器，因此不能对其进行写操作。

答案:错误7.施密特触发器具有两个稳定状态。

答案:正确8.由555定时器构成的电路如图所示，则此电路能够实现（）功能。

【图片】答案:单稳态触发器9.555定时器构成电路如图所示，则此电路的功能为：【图片】答案:施密特触发器10.【图片】上图可以实现的逻辑功能为：答案:半减器11.下图所示74LS151为8选1数据选择器，当用此器件设计逻辑函数【图片】时，D0D1D2D3D4D5D6D7应分别连接到：【图片】答案:0100101012.如图所示74LS283为四位二进制加法计数器，如果要将输入的8421BCD码D3D2D1D1转换为余3码F3F2F1F0，并且把D3D2D1D1分别接到输入端A3A2A1A0上，则输入端B3B2B1B0和低位进位输入CI分别接到：【图片】答案:0010113.已知TTL反相器电路的参数如下：VOH/ VOL=3.6V/0.3V,IOH/IOL=0.2mA/8mA, IIH/ IIL=20uA/0.4mA ，则其驱动同类门的数量即其扇出系数为多少。

答案:1014.三位环形计数器的模为（）？答案:315.如图所示电路输出信号为00110010。

【图片】答案:正确16.单稳态触发器输出信号的脉宽由输入的触发信号决定。

数字电子技术基础期末试题一、选择题（本大题共12个小题，每小题2分，共24分。

在每小题给出的四个选项中，只有一项是符合题目要求的，请将所选的答案标号填在题后的括号中内。

）1、逻辑函数F （A 、B 、C ）＝A ⊙B ＋A C 的最小项表达式为（ ）A 、F=Σm （0、2、5、7）B 、F=ABC ＋A CC 、F=Σm （1、3、6）D 、F=Σm （0、1、2、6、7）2、逻辑函数F （A 、B 、C 、D ）＝Σm （1、4、5、9、13）+Σd （12、14、15）的最简与或式为（ ）A 、F ＝AB+C DB 、F ＝BC +CD C 、F=C D ＋B C D 、F=A C +C D3、逻辑函数F ＝)(A D C C B ++的反函数是（ ）A 、F =)()(A D C CB +⋅+ B 、F =)(DAC C B +⋅+ C 、F =)(AD C BC +⋅+ D 、F =A D C C B +⋅+4、已知逻辑变量A 、B 、F 的波形图如图4所示，F 与A 、B 的逻辑关系是（ ）A 、F=AB B 、F=A ⊕BC 、F=A ⊙BD 、F=A+B5、已知逻辑函数F 的卡诺图如图5所示，能实现该函数功能的电路是（ ）图56、三态门电路如图6所示，输出F为（）A、低阻B、高阻C、ABD、17、OC门电路图如图7所示，该电路可完成的功能是（）A、F=ABB、F=AB+CC、F=1D、F=AB·C8、一个十六选一的数据选择器，其地址输入端的个数为（）A、2个B、3个C、4个D、5个9、下列逻辑电路中，属于组合逻辑电路的是（）A、计数器B、触发器C、寄存器D、译码器10、只有暂稳态的电路是（）A、单稳态触发器B、多谐振荡器C、施密特触发器D、定时器11、由n个触发器构成的移位寄存器，组成扭环形计数器时，其进位模为（）A、nB、2 nC、n2D、2 n12、ROM中的内容，当电源掉电后又接通，存储器中的内容（）A、全部改变B、全部为0C、全部为1D、保持不变二、填空题（本大题共8个小题，每空1分，共16分。

数字电子技术基础试题（一）一、填空题：（每空1分，共10分）1． (30。

25） 10 = ( ） 2 = （ ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 1 .3 。

三态门输出的三种状态分别为：、和 .4 . 主从型JK触发器的特性方程 = .5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为 12 条、数据线为 8 条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分）1.设下图中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:（C ）图。

2.下列几种TTL电路中,输出端可实现线与功能的电路是（ D）。

A、或非门B、与非门C、异或门D、OC门3。

对CMOS与非门电路，其多余输入端正确的处理方法是(D ）。

A、通过大电阻接地（〉1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ）B、 D、通过电阻接V CC4。

图2所示电路为由555定时器构成的（A )。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（C )。

A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（A )。

A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器B、 D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如下图所示，则该电路为（ C）.A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（C ）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器B、D、10位D/A转换器9、已知逻辑函数与其相等的函数为（ D）。

A、 B、 C、 D、10、一个数据选择器的地址输入端有3个时，最多可以有（ C)个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简 (每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = (11110.01 ) 2 = ( 1E.4) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 1 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程 = 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为 12 条、数据线为 8 条。

1． (30.25) 10 = ( 11110.01 ) 2 = ( 1E.4 ) 16 。

2 . 1。

3 . 高电平、低电平和高阻态。

4 . 。

5 . 四。

6 . 12、 8二、选择题： (选择一个正确的答案填入括号，每题3分，共30分 )1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（C ）图。

2.下列几种TTL电路中，输出端可实现线与功能的电路是（ D）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（D ）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）B、 D、通过电阻接V CC4.图2所示电路为由555定时器构成的（A ）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（C ）。

A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（A ）。

A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器B、 D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如下图所示，则该电路为（ C）。

A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（C ）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器B、D、10位D/A转换器9、已知逻辑函数与其相等的函数为（ D）。

试卷一填空题（每空1分，共20分）1、与非门的逻辑功能为。

（全1出0，有0出1）2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、在进行A/D转换时，常按下面四个步骤进行，、、、。

二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A+；D、Y=ABA、Y=A+B；B、Y=AB；C、Y=B4、十二进制加法计数器需要（）个触发器构成。

A、8；B、16；C、4；D、35、逻辑电路如右图，函数式为（）。

A、F=AB+C；B、F=AB+C；AB+； D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为（）A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有（），74LS148编码器有（）A、三个输入端，三个输出端；B、八个输入端，八个输出端；C、三个输入端，八个输出端；D、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

（×）2、对于MOS门电路多余端可以悬空。

（×）3、计数器的模是指对输入的计数脉冲的个数。

（×）4、JK触发器的输入端 J 悬空，则相当于 J = 0。

（×）5、时序电路的输出状态仅与此刻输入变量有关。
