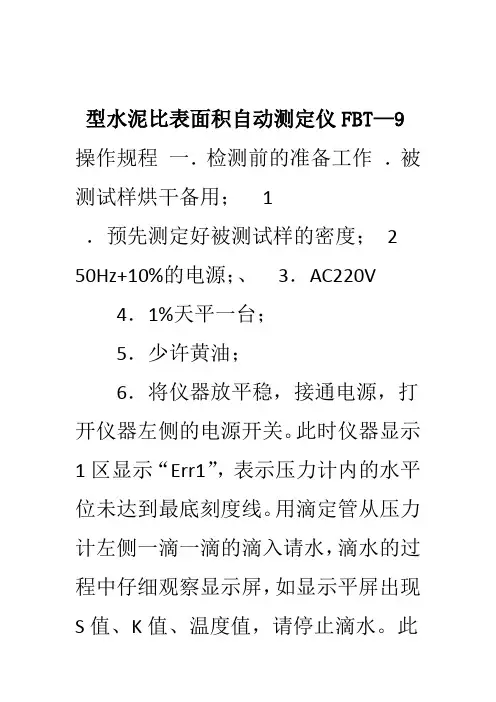

型水泥比表面积自动测定仪FBT—9 操作规程一．检测前的准备工作．被测试样烘干备用； 1．预先测定好被测试样的密度； 2 50Hz+10%的电源；、3．AC220V 4．1%天平一台；5．少许黄油；6．将仪器放平稳，接通电源，打开仪器左侧的电源开关。
此时仪器显示1区显示“Err1”，表示压力计内的水平位未达到最底刻度线。
用滴定管从压力计左侧一滴一滴的滴入请水，滴水的过程中仔细观察显示屏，如显示平屏出现S值、K值、温度值，请停止滴水。
此时仪器处于待机状态；如超过最低刻度线，请倒出水，然后按上述的操作使仪器处于待机状态，再进行测量。
二．仪器常数K值的标定1．需要的已知的参数1）标准试样的比表面积；）标准试样的密度；23）容捅的标称体积。
2．试样的制备1）标准试样需在110+5℃下烘干3小时以上。
在干燥中冷却至室温。
2）按公式W=ρ×V×（1—ε）SSS计算试样量。
其中ρ—标准试样的密度；S V—容桶的标称体积；εS—标准试样的空隙率。
（注：本仪器标准试样及初测试样的空隙率均为）3 ）例：标准试样密度；容桶体积；空隙率。
W=ρ×V×（1—ε）=××（1—）SSS=（g）请称重已烘干并冷却的标准试样.3．将容捅放在金属支架上，放入穿孔板，用推杆将穿孔板放平，再放入一片滤纸，用推杆按到底部平整即可。
通过漏斗将标准试样装入容桶（切忌不要振动容桶），用手轻摆容桶将标准试样表面基本摆平。
再放入一片滤纸，用捣器轻轻边旋边将滤纸推入容桶至捣器与容桶完全闭合。
从支架上取下容桶，在容桶锥部的下部均匀涂上少许黄油。
将容桶边旋边放入玻璃压力计的锥口部分，观察容桶外壁与压力计内壁间应有均匀的黄油密封层即可。
4．仪器的K值的标定，请参照操作说明中的K值的测量。
压力计保险管的更换1．压力计的更换；把固定压力计的4个螺丝卸下，卸下已损坏的压力计上的胶管。
把新的压力计用于螺丝固定的部位用医用胶布包好（包扎的圈数可按照换下的压力计的圈数），插上胶官，然后把压力计放到固定夹子上，调整好高度（压力计右端的3条刻度线分别与光电开关的1、2、3平齐或稍下方）再用螺丝固定。
F B T—9型自动比表面积测定仪K值的标定仪器原理：本方法根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。
仪器的检验及标定：1，透气检验用随机配送的橡胶塞塞紧压力计容筒接口，设定必要参数后然后启动仪器，仪器自动停止后，仔细观察发现液面没有降落，透气正常。
2，试料层体积的测定（水银排代法）将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比筒径小的细长棒往下按，直到滤纸平整放在穿孔板上。
然后装满水银，用一小玻璃片轻压水银表面，使水银与圆筒口平齐，使之间没有气泡。
从筒中倒出水银，称量质量，精确到0.05g。
重复5次以上，到数值基本不变为止。
然后从筒中取出一片滤纸，试用3.3g的水泥注入筒内，整平，放入一片滤纸，用捣器均匀捣实直至捣器的支持环紧紧接触圆筒顶边并旋转两周，慢慢取出捣器。
（每次测定用新的滤纸，滤纸的直径与筒径相同，且边缘光滑）计算：V=（P1-P2）/P水银密度其中：V—试料层体积（cm3）P1—未装水泥时，充满圆筒的水银质量（g）P2—装水泥后，充满圆筒的水银质量（g）P水银—试验温度下水银的密度（g/cm3）此时室温19℃，水银密度为13.6g/cm3P1=85.7521g、85.7544g、85.7746g、85.7692g、85.7553g。
P2=59.5674g、59.2996g、59.2614g、59.2782g、59.2782g。
（精确到0.05）所以：1.p1=85.7611gp2=59.2770g（平均值精确到0.0001cm3）V=（85.7611-59.2770）/13.6=1.9545cm33.确定标准粉的质量校正试验用的标准量和测定水泥的质量，应达到制备试料层中的空隙率为0.500（50.0%+-0.5%），计算式为：W=ρV（1-?）W—需要的试样量，精确到0.001gρ—试样密度g/cm3V|—试料层体积（cm3）?—试料层空隙率4.K值标定标准粉ρ密度=3.160g/cm3S=319.0m2/kg（国家标准样品）W=3.160*1.9545*（1-0.50）=3.0881g制备试料层：将 3.0881g标准粉装入容筒内，用捣器压实至支持环，取出捣器。
水泥比表面积引言水泥比表面积是指水泥粉末在单位质量下的表面积大小。
它是描述水泥活性的重要参数之一，对水泥的性能和使用具有重要影响。
水泥比表面积的测定方法有多种，常用的包括比重法、压片法和比表面积仪法。
本文将介绍水泥比表面积的定义、测定方法以及其在水泥工程中的应用。
水泥比表面积的定义水泥比表面积是指单位质量的水泥粉末在体积上所占的表面积。
在实际应用中，常使用单位质量的水泥粉末的表面积来描述水泥的比表面积。
单位质量的水泥粉末的表面积越大，则水泥的比表面积越大。
水泥比表面积的测定方法比重法比重法是通过测量水泥粉末在一定体积的液体中的沉降速度来间接计算出水泥比表面积的测定方法。
该方法的原理是根据液体对颗粒的阻力大小，通过测量液体中颗粒的沉降速度来推断颗粒的表面积。
具体测定方法如下：1.准备一个比重瓶，称重并记录空瓶的质量。
2.将一定数量的水泥粉末加入比重瓶中，并记录水泥粉末的质量。
3.加入一定体积的液体，如甘油溶液，并确保水泥粉末完全浸泡在液体中。
4.摇晃比重瓶，使水泥粉末均匀分散在液体中。
5.等待一定时间后，观察水泥粉末的沉降情况，并记录下沉降时间。
6.根据沉降时间和液体的密度，计算出水泥比表面积。
压片法压片法是一种直接测定水泥比表面积的方法。
该方法通过将水泥粉末制成一定规格的圆片，并测量圆片表面的面积来计算水泥比表面积。
具体测定方法如下：1.准备一台压力机和一定规格的压模。
2.将一定质量的水泥粉末放入压模中，并用压力机施加一定的压力，使水泥粉末成型。
3.取出成型的水泥圆片，并使用光学仪器测量圆片的表面积。
4.根据圆片的表面积和水泥的质量计算出水泥比表面积。
比表面积仪法比表面积仪法是一种常用的测定水泥比表面积的方法。
该方法利用比表面积仪来测量水泥粉末表面的特性，进而计算出水泥比表面积。
具体测定方法如下：1.准备一台比表面积仪和一定质量的水泥粉末。
2.将水泥粉末放入比表面积仪的样品舱中，并根据仪器的设置进行测试。
浅谈水泥比表面积试验摘要：水泥比表面积试验，关键在于对透气圆筒试料层体积的标定。
试料层体积确定后需用标准（校准）试样进行复核试验。
关键词：水泥、比表面积、试验引言：随着科学技术的发展，经济，文化水平的提高，综合国力的增强。
我国高速公路、桥梁建筑的需求越来越多、越来越高。
在高速公路结构物以及桥梁建设中离不开水泥砼，水泥砼中最主要的原材料是“水泥”，水泥质量的优劣将直接影响工程的质量。
水泥质量的检测至关重要。
本文详细介绍水泥比表面积试验。
1、前言：1．1、定义、原理、方法水泥比表面积是指单位质量的水泥粉末所具有的总面积，以m2/ Kg表示。
其原理根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。
在一定空隙率的水泥层中，孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。
1．2、适用范围水泥比表面积测定方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用水泥比表面积测定方法的其它粉状物料。
水泥比表面积测定方法不适用于测定多孔材料及超细粉状物料。
2、水泥比表面积测定方法2．1 仪器设备2.1.1 FBT-9 型全自动比表面积测定仪：由透气圆筒、压力计、液晶显示屏、按键、抽气装置等部分组成的一体机。
2.1.2 透气圆筒：内径为12.70mm,由不锈钢制成。
在圆筒内壁，距离圆筒上口边50.25mm处有一突出的宽度为1mn t勺边缘，用以放置金属穿孔板。
2.1.3 穿孔板：由黄铜制成，厚度0.10mm在其面上，等距离地打有35个直径1mm的小孔。
2.1.4 捣器：用不锈钢制成，侧面有一个扁平槽，宽3mm捣器的顶部有一个支持环，捣器底面与捣器支持环之间的距离是35.03mm当捣器放入透气圆筒时，支持环与透气圆筒上口边接触，这时捣器底面与穿孔圆板之间的距离为15.12mm(50.25-0.10-35.03 )mm。
