核电厂安全分级(1)

-核电厂系统与部件的核安全分级资料课件(二)- 核电厂系统与部件的核安全分级资料课件1. 什么是核安全分级？核安全分级是指根据核电厂系统和部件的安全重要性，将其划分为不同的等级，以便对其进行安全管理和监督。

2. 核电厂系统和部件的安全等级有哪些？核电厂系统和部件的安全等级一般分为四个等级：一级、二级、三级和四级。

其中，一级为最高级别，四级为最低级别。

3. 一级安全等级的系统和部件有哪些？一级安全等级的系统和部件包括核反应堆、主蒸汽发生器、主循环泵、蒸汽涡轮机等重要设备。

4. 二级安全等级的系统和部件有哪些？二级安全等级的系统和部件包括辅助系统、冷却系统、安全控制系统、通风系统等。

5. 三级安全等级的系统和部件有哪些？三级安全等级的系统和部件包括电气系统、仪表和控制系统、辅助泵等。

6. 四级安全等级的系统和部件有哪些？四级安全等级的系统和部件包括建筑物、设备支架、管道、阀门等。

7. 核安全分级的目的是什么？核安全分级的目的是为了保障核电厂系统和部件的安全性，防止事故的发生，保护人民的生命财产安全。

8. 核安全分级的意义是什么？核安全分级的意义在于为核电厂的安全管理提供了依据，使得核电厂能够更好地进行安全管理和监督，提高核电厂的安全性能。

9. 核安全分级的实施要求是什么？核安全分级的实施要求包括分级标准、分级方法、分级结果的确认和监督等方面的要求，以确保核安全分级的准确性和有效性。

10. 核安全分级的实施对核电厂的安全管理有何帮助？核安全分级的实施有助于核电厂进行全面的安全管理，提高核电厂的安全性能，防止事故的发生，保护人民的生命财产安全。

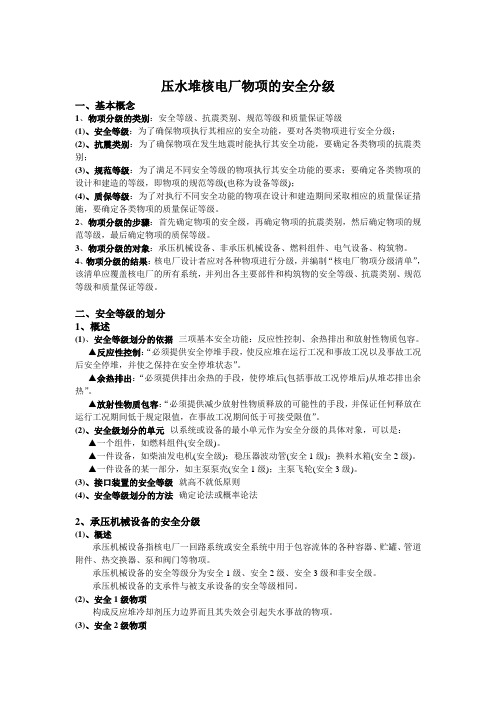

压水堆核电厂物项的安全分级一、基本概念1、物项分级的类别：安全等级、抗震类别、规范等级和质量保证等级(1)、安全等级：为了确保物项执行其相应的安全功能，要对各类物项进行安全分级；(2)、抗震类别：为了确保物项在发生地震时能执行其安全功能，要确定各类物项的抗震类别；(3)、规范等级：为了满足不同安全等级的物项执行其安全功能的要求；要确定各类物项的设计和建造的等级，即物项的规范等级(也称为设备等级)；(4)、质保等级：为了对执行不同安全功能的物项在设计和建造期间采取相应的质量保证措施，要确定各类物项的质量保证等级。

2、物项分级的步骤：首先确定物项的安全级，再确定物项的抗震类别，然后确定物项的规范等级，最后确定物项的质保等级。

3、物项分级的对象：承压机械设备、非承压机械设备、燃料组件、电气设备、构筑物。

4、物项分级的结果：核电厂设计者应对各种物项进行分级，并编制“核电厂物项分级清单”，该清单应覆盖核电厂的所有系统，并列出各主要部件和构筑物的安全等级、抗震类别、规范等级和质量保证等级。

二、安全等级的划分1、概述(1)、安全等级划分的依据--三项基本安全功能：反应性控制、余热排出和放射性物质包容。

▲反应性控制：“必须提供安全停堆手段，使反应堆在运行工况和事故工况以及事故工况后安全停堆，并使之保持在安全停堆状态”。

▲余热排出：“必须提供排出余热的手段，使停堆后(包括事故工况停堆后)从堆芯排出余热”。

▲放射性物质包容：“必须提供减少放射性物质释放的可能性的手段，并保证任何释放在运行工况期间低于规定限值，在事故工况期间低于可接受限值”。

(2)、安全级划分的单元--以系统或设备的最小单元作为安全分级的具体对象，可以是：▲一个组件，如燃料组件(安全级)。

▲一件设备，如柴油发电机(安全级)；稳压器波动管(安全1级)；换料水箱(安全2级)。

▲一件设备的某一部分，如主泵泵壳(安全1级)；主泵飞轮(安全3级)。

(3)、接口装置的安全等级--就高不就低原则(4)、安全等级划分的方法--确定论法或概率论法2、承压机械设备的安全分级(1)、概述承压机械设备指核电厂一回路系统或安全系统中用于包容流体的各种容器、贮罐、管道附件、热交换器、泵和阀门等物项。

核电质保分级首先要区分QA级与核安全级别。

QA是质保级别，而核安全级别是核安全设备的设计级别。

核安全级别分1级、2级、3级，一般由设计院在设备规格书中明确，质保级别是根据设备的核安全级别进行质保控制时制定，一般是1级设备用QA1进行控制，2级设备用QA2进行控制，3级设备用QA3进行控制；重要的2级设备需用QA1进行控制，同样重要的3级设备用QA2进行控制。

具体分级建议大家查阅一个EJ标准，具体编号我忘了，标准名字大概叫《压水堆物项质量分级》（大概名字，记不太清楚了），QA1和核安全级别，并没有直接的关联，阀、泵类的等级会有所提高，QA等级不仅要考虑到设备的安全性，还要考虑标准化水平，工艺水平等等综合因素，具体分类请大家查标准。

顺便请大家帮我一下，我想寻找一个分包商，承包我公司喷砂喷漆的工作，喷砂要求粗糙度可控（机器、人为操作皆可，尽可能用机器），喷漆房要求控温、控湿、封闭、除尘。

哪位朋友知道有这种厂家请联系我邮箱jingjingsangeri@.com，厂家最好在成都周边。

谢谢2、质量保证等级划分的原则物项或服务的质量保证等级的划分应遵循以下原则，即以物项的失灵或服务的差错对核电厂安全和可靠运行造成影响为主要原则并考虑：a. 制造工作的经验和物项制造的成熟发生；b. 承制物项或相关服务的复杂程度；c. 承制物项或相关服务的质量史、标准化程度以及经济性。

综合上述因素进行划分和选择质量保证等级。

目前就分级方面的资料介绍，尚无可供直接采用的国际或国内的标准、法规或导则，但我国的现有核电厂一般将质量保证级别划分为三级，即质量保证一级（QA1）、质量保证二级（QA2）和质量保证三级（QA3）。

3、质量保证等级划分的方法此处介绍的方法是IAEA技术报告328号《质量保证分级手册》（即HAFJ0045《质量保证分级手册》）推荐的方法，大家可参照使用，该方法包括八个步骤，分述如下：a. 将核电厂分成若干个主要系统；b. 确定每一主要系统的具体物项或服务；c. 对被确定的物项或服务的复杂性、成熟性，在安全和运行上的重要性作出考虑、评价和分类。

压水堆核电厂物项的安全分级一、基本概念1、物项分级的类别：安全等级、抗震类别、规范等级和质量保证等级(1)、安全等级：为了确保物项执行其相应的安全功能，要对各类物项进行安全分级； (2)、抗震类别：为了确保物项在发生地震时能执行其安全功能，要确定各类物项的抗震类别；(3)、规范等级：为了满足不同安全等级的物项执行其安全功能的要求；要确定各类物项的设计和建造的等级，即物项的规范等级 (也称为设备等级 )；(4)、质保等级：为了对执行不同安全功能的物项在设计和建造期间采取相应的质量保证措施，要确定各类物项的质量保证等级。

2、物项分级的步骤：首先确定物项的安全级，再确定物项的抗震类别，然后确定物项的规范等级，最后确定物项的质保等级。

3、物项分级的对象：承压机械设备、非承压机械设备、燃料组件、电气设备、构筑物。

4、物项分级的结果：核电厂设计者应对各种物项进行分级，并编制“核电厂物项分级清单”，该清单应覆盖核电厂的所有系统，并列出各主要部件和构筑物的安全等级、抗震类别、规范等级和质量保证等级。

二、安全等级的划分1、概述(1)、安全等级划分的依据 --三项基本安全功能：反应性控制、余热排出和放射性物质包容。

▲ 反应性控制：“必须提供安全停堆手段，使反应堆在运行工况和事故工况以及事故工况后安全停堆，并使之保持在安全停堆状态”。

▲余热排出：“必须提供排出余热的手段，使停堆后 (包括事故工况停堆后 ) 从堆芯排出余热”。

▲ 放射性物质包容：“必须提供减少放射性物质释放的可能性的手段，并保证任何释放在运行工况期间低于规定限值，在事故工况期间低于可接受限值”。

(2)、安全级划分的单元 --以系统或设备的最小单元作为安全分级的具体对象，可以是：▲一个组件，如燃料组件 (安全级 )。

▲一件设备，如柴油发电机 (安全级 )；稳压器波动管 (安全 1 级)；换料水箱(安全 2 级)。

▲一件设备的某一部分，如主泵泵壳(安全 1 级)；主泵飞轮 (安全 3 级)。

核电厂系统与部件的核安全分级概述1. 引言核电厂是一种重要的能源发电设施，其运行过程中的核安全至关重要。

核安全包括核设施的设计、运行和废弃物处理等方面，是确保核电厂运行安全可靠的重要工作。

在核电厂系统和部件中，根据其对核安全的重要性，进行了不同层次的分级，以确保各个层级的核设施满足相应的核安全要求。

本文将对核电厂系统与部件的核安全分级进行概述。

2. 核电厂系统与部件的分类核电厂由多个系统和部件组成，根据其功能和特点，可以将其分为以下几个大类：2.1 主系统主系统包括核反应堆系统、蒸汽发生器系统、蒸汽轮机系统等，是核电厂发电的核心部分。

这些系统对核电厂的运行稳定性和核安全性起着至关重要的作用。

2.2 支持系统支持系统包括供电系统、通风系统、冷却系统等，为核电厂系统的正常运行提供各种支持服务。

这些系统对核电厂的连续运行和事故处理起着重要的辅助作用。

2.3 安全系统安全系统包括冷却系统、防护系统、控制系统等，是核电厂对核事故和突发事件做出响应和处理的重要手段。

这些系统对核电厂的安全性具有至关重要的影响。

2.4 辅助系统辅助系统包括消防系统、废物处理系统、辐射监测系统等，为核电厂的运行提供额外的服务和支持。

这些系统对核电厂的环境保护和废物处理起着重要的作用。

3. 核安全分级概述核安全分级是根据不同系统和部件对核安全的重要性和风险程度进行等级划分的过程。

核安全分级不仅有助于确定安全设施和设备的要求，还有助于优化核设施的设计和安全管理。

3.1 核安全分级原则核安全分级的原则主要包括以下几点：•风险评估：对核电厂系统与部件进行风险评估，确定其对核安全的重要性和风险程度。

•安全功能：对不同系统与部件的核安全功能进行评估和划分，以保证核电厂的正常运行和响应能力。

•设备独立性：确保设备独立性，避免设备之间的相互影响和故障传播。

•安全管理：建立完善的安全管理体系，确保不同分级的核设施符合相应的核安全要求。

3.2 核安全分级层次核安全分级主要分为以下几个层次：3.2.1 第一级别第一级别是针对对核安全最为重要的主系统进行划分，包括核反应堆系统、蒸汽发生器系统等。

核电厂设备安全分级简介核电厂作为一种重要的清洁能源发电方式，其设备的安全性对于运营的稳定性和人员的安全至关重要。

因此，在核电厂的设备管理过程中，安全分级显得尤为重要。

那么，核电厂设备安全分级具体是指什么呢？设备安全分级是什么？设备安全分级是一种针对工业系统和设备的安全管理方法，是指根据设备功能、参数、对操作人员的伤害程度以及环境影响，将设备分为几个等级，并对不同等级的设备实行不同的安全管理措施。

核电厂的设备安全分级主要是指，针对核反应堆、核蒸汽发生器、主循环泵、蒸汽涡轮发电机等主要设备，根据其在核电厂中的作用和对人员安全的影响程度，将其划分为几个不同的等级，并针对不同等级的设备实行不同的管理和安全措施。

设备安全分级的目的设备安全分级的目的是保证核电厂设备的安全稳定运行，保障人员的身体安全和环境的安全。

具体包括以下几个方面：1.合理地划分设备的安全等级，为对不同等级设备采取不同的安全管理措施提供基础；2.实现设备分类管理，从而在运营过程中对设备实施防范措施和安全干预；3.明确设备的风险因素和危险程度，为设备预警和应急响应提供保障；4.提高设备安全性能和可靠性，保障核电厂的运营稳定性和经济效益。

设备安全分级的方法设备安全分级的方法有多种，常见的包括：1.根据设备的运行参数和特性，对设备的性能与可靠性进行评估，确定其所属的安全等级；2.根据设备的应用领域和对人员与环境的影响程度，将设备分级，并制定相应的安全防范措施和应急响应措施。

在核电厂设备安全分级中，通常采用第二种方法，即根据设备的作用和影响程度划分设备的安全等级。

根据国际惯例，核电厂设备的安全等级分为以下四类：1.A类：对人员和环境的影响很小且损坏程度很小的设备，如门锁、电接点等；2.B类：对人员和环境有较大的影响，但在受到限制或控制的情况下不会引起放射性泄漏的设备，如蒸汽泄压装置、容器等；3.C类：对人员和环境的影响比较大，但在受到限制或控制的情况下也不会引起放射性泄漏，如主循环泵、管路等；4.D类：对人员和环境的影响最大，一旦失效会引起放射性泄漏的设备，如核反应堆、核蒸汽发生器等。

核电厂设备安全分级核电厂的系统、设备和构筑物对于电厂安全的作用比一般常规系统设备和构筑物更大，因而提出了设备的安全功能以及按其对安全的重要性分级的概念。

这种安全功??。

划分安全等级的目的是提供分级设计标准。

对于不同安全等级的设备规定不同的设计、制造、检验、试验的要求。

这样既提高了核电厂安全性，又避免了对某些设备要求过严的现象。

安全功能及分析方法核电厂安全的基本目标是限制居民和核电厂工作人员在电厂所有运行工况和事故工况下所受到的射线照射。

为保证必要的安全性，执行安全功能的系统执行下列功能：为安全停堆和维持其安全停堆状态提供手段；为停堆后从堆芯导出余热提供手段；在事故后为防止放射性物质的释放提供手段，以确保事故工况之后的任何释放不超过容许极限。

为实现上述要求，国际原子能机构在安全导则50-SG-D1中，我国国家核安全局在1986年发布的安全导则[2-５]中均规定了20种安全功能项目。

主要内容有：在完成所有停堆操作后，将反应堆维持在安全停堆状态；将其它安全系统的热量转移到最终热阱；维持反应堆冷却剂压力边界的完整性；限制安全壳内的放射性物质向外释放等。

为了对每项功能按其对安全的重要性分级，可以采用确定论和概率论两种分级方法。

确定论法常对那些对安全有重要作用的、其损坏会导致严重放射性释放事故的系统、设备和构筑物提出各种要求。

这些要求带有强制性而不需要直接考虑损坏的几率或减轻事故后果的作用。

概率论法则根据需要某一安全功能所起的作用几率以及该安全功能失效的后果来评价安全重要性。

此法在确定各系统、设备和构筑物的安全重要性的相对值时特别有用。

大多数国家同时采用两种方法，通过对各种堆型所作大量假想事故分析的研究成果，可评价发生假想事故时执行某安全功能的几率以及该安全功能失效的后果。

安全分级安全一级安全一级主要包括组成反应堆冷却剂系统承压边界的所有部件。

安全一级包括反应堆冷却剂系统中主要承压设备：反应堆压力容器、主管道以及延伸到并包括第二个隔离阀的连接管道、反应堆冷却剂泵、稳压器、蒸汽发生器的一次侧和控制棒驱动机构的壳体。
