霍尔传感器的应用以及原理1. 引言霍尔传感器是一种常见的传感器，广泛应用于电子设备和工业控制领域。
它通过测量磁场变化来检测物体的位置、速度和方向等信息。
本文将介绍霍尔传感器的原理以及它在不同领域的应用。
2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，即当电流通过晶体管和金属片时，会形成一个垂直于电流和磁场方向的电压差。
这个电压差叫做霍尔电压，它与外界磁场的强度和方向成正比。
通过测量霍尔电压的变化，可以得到与磁场相关的信息。
霍尔传感器通常由霍尔元件、增益放大器和输出电路组成。
霍尔元件是一个具有霍尔电压特性的磁敏器件，一般采用半导体材料制造。
增益放大器用于放大霍尔电压的信号，使其可以被检测和处理。
输出电路根据需求将电信号转换成数字信号或模拟信号输出。
3. 霍尔传感器的应用3.1 位置检测霍尔传感器可以通过测量磁场的变化来检测物体的位置。
在自动门控制系统中，可以使用霍尔传感器来检测人员的位置，实现自动开关门。
在机械制造中，霍尔传感器可以被用来监测机械臂的位置，控制其准确移动。
3.2 速度检测通过测量磁场变化的频率，霍尔传感器可以检测物体的速度。
在汽车中，霍尔传感器常被用来测量车轮的转速，用于ABS（防抱死制动系统）和发动机管理系统等。
此外，在电动机控制领域，霍尔传感器也经常被应用于测量电动机的转速。
3.3 方向检测霍尔传感器通过测量磁场的方向，可以检测物体的方向。
在磁罗盘中，霍尔传感器用于检测地球的磁场方向，提供导航和定位功能。
在游戏手柄中，霍尔传感器可以检测游戏手柄的倾斜方向，实现精确的游戏控制。
3.4 磁场检测由于霍尔传感器对磁场的敏感性，它也可以用来检测磁场的强度和方向。
在磁共振成像仪中，霍尔传感器被用于检测强磁场的均匀性，确保图像质量。
在磁力计中，霍尔传感器可以测量磁场的强度，用于测量磁体的磁场强度。
4. 总结霍尔传感器是一种应用广泛的传感器，它通过测量磁场变化来获得与位置、速度和方向等相关的信息。
霍尔传感器测量电机转速一、背景随着单片机的不断推陈出新，特别是高性价比的单片机的涌现，转速测量控制普遍采用了以单片机为核心的数字化、智能化的系统。
本文介绍了一种由单片机C8051F060作为主控制器，使用霍尔传感器进行测量的直流电机转速测量系统。
二、工作原理1、转速测量原理转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法(测频法)、T法(测周期法)和MPT法(频率周期法)，该系统采用了M法(测频法)。
由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。
根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。
脉冲信号的周期与电机的转速有以下关系：式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据式(1)即可计算出直流电机的转速。
霍尔器件是由半导体材料制成的一种薄片，在垂直于平面方向上施加外磁场B，在沿平面方向两端加外电场，则使电子在磁场中运动，结果在器件的2个侧面之间产生霍尔电势。
其大小和外磁场及电流大小成比例。
霍尔开关传感器由于其体积小、无触点、动态特性好、使用寿命长等特点，故在测量转动物体旋转速度领域得到了广泛应用。
在这里选用美国史普拉格公司(SPRAGUE)生产的3000系列霍尔开关传感器3013，它是一种硅单片集成电路，器件的内部含有稳压电路、霍尔电势发生器、放大器、史密特触发器和集电极开路输出电路，具有工作电压范围宽、可靠性高、外电路简单<输出电平可与各种数字电路兼容等特点。
2、转速控制原理直流电机的转速与施加于电机两端的电压大小有关，可以采用C8051F060片内的D／A转换器DAC0的输出控制直流电机的电压从而控制电机的转速。
在这里采用简单的比例调节器算法(简单的加一、减一法)。

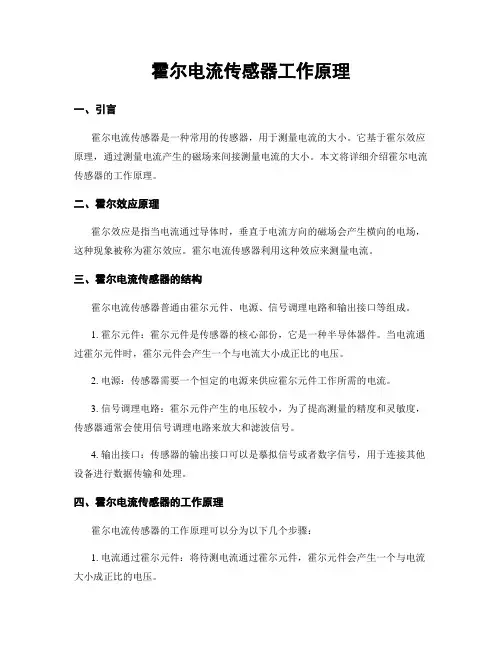

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的传感器，用于测量电流的大小。
它基于霍尔效应原理，通过测量电流产生的磁场来间接测量电流的大小。
本文将详细介绍霍尔电流传感器的工作原理。
二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会产生横向的电场，这种现象被称为霍尔效应。
霍尔电流传感器利用这种效应来测量电流。
三、霍尔电流传感器的结构霍尔电流传感器普通由霍尔元件、电源、信号调理电路和输出接口等组成。
1. 霍尔元件：霍尔元件是传感器的核心部份，它是一种半导体器件。
当电流通过霍尔元件时，霍尔元件会产生一个与电流大小成正比的电压。
2. 电源：传感器需要一个恒定的电源来供应霍尔元件工作所需的电流。
3. 信号调理电路：霍尔元件产生的电压较小，为了提高测量的精度和灵敏度，传感器通常会使用信号调理电路来放大和滤波信号。
4. 输出接口：传感器的输出接口可以是摹拟信号或者数字信号，用于连接其他设备进行数据传输和处理。
四、霍尔电流传感器的工作原理霍尔电流传感器的工作原理可以分为以下几个步骤：1. 电流通过霍尔元件：将待测电流通过霍尔元件，霍尔元件会产生一个与电流大小成正比的电压。
2. 电压信号放大：传感器中的信号调理电路会放大霍尔元件产生的电压信号，以提高测量的精度和灵敏度。
3. 信号滤波：为了去除噪声和干扰，传感器中的信号调理电路会对信号进行滤波处理，使得输出信号更加稳定和可靠。
4. 输出信号转换：根据传感器的设计，输出接口可以是摹拟信号或者数字信号。
摹拟信号可以直接连接到其他设备进行数据处理，数字信号则需要经过模数转换后才干使用。
五、应用领域霍尔电流传感器广泛应用于各个领域，如电力系统、工业自动化、电动车辆等。
具体应用场景包括：1. 电力系统：用于测量电力系统中的电流大小，以监测电力负荷和保护设备。
2. 工业自动化：用于测量机器设备中的电流，以监测设备的工作状态和进行故障诊断。
3. 电动车辆：用于测量电动车辆中的电流，以监测电池状态和控制电动机的输出功率。
霍尔传感器测速原理霍尔传感器是一种常用的测速传感器，它利用霍尔效应来测量物体的速度。
霍尔效应是指当导体在磁场中运动时，会在其两侧产生电势差的现象。
这种效应被广泛应用在传感器领域，特别是在测速传感器中起着重要作用。
霍尔传感器测速原理的核心是利用霍尔效应来测量物体运动时产生的电势差，从而计算出物体的速度。
在实际应用中，通常会将霍尔传感器安装在运动物体上，当物体运动时，磁场会随之改变，从而产生电势差。
通过测量这个电势差的大小，就可以得到物体的速度信息。
为了更好地理解霍尔传感器测速原理，我们可以从以下几个方面进行分析：首先，霍尔传感器的工作原理是基于磁场的变化来测量速度的。
当物体运动时，磁场会随之改变，导致霍尔传感器两侧产生不同的电势差。
这个电势差的大小与物体的速度成正比，因此可以通过测量电势差的大小来得到物体的速度信息。
其次，霍尔传感器的工作原理还涉及到霍尔元件的特性。
霍尔元件是一种半导体器件，可以感应到磁场的变化，并产生相应的电势差。
通过合理设计和布置霍尔元件，可以实现对物体速度的精确测量。
最后，霍尔传感器测速原理还需要考虑到信号处理的问题。
由于霍尔传感器产生的电势差是微小的，需要经过信号放大、滤波等处理才能得到准确的速度信息。
因此，在实际应用中，需要配合其他电路和器件来对霍尔传感器的输出信号进行处理，从而得到准确的速度数据。
总的来说，霍尔传感器测速原理是基于霍尔效应的物理原理来实现的。
通过合理设计和布置霍尔元件，以及配合信号处理电路，可以实现对物体速度的精确测量。
霍尔传感器在工业控制、汽车电子等领域有着广泛的应用，对于实现精准测速具有重要意义。
通过对霍尔传感器测速原理的深入理解，可以帮助我们更好地应用和优化测速系统，提高系统的稳定性和精度，满足不同领域对速度测量的需求。
同时，也可以促进对霍尔效应等物理现象的深入研究和应用，推动传感器技术的发展和创新。
霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
霍尔器件是一种采用半导体材料制成的磁电转换器件，霍尔电流传感器包括开环式和闭环式两种，高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理。
今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。
霍尔电流传感器工作原理
1、直放式(开环)电流传感器(CS系列)
图1.开环霍尔电流传感器原理
当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。
一般的额定输出标定为4V。
2、磁平衡式(闭环)电流传感器(CSM系列)。
霍尔电流传感器工作原理引言：霍尔电流传感器是一种广泛应用于电力系统、工业自动化等领域的电流测量装置。
它通过霍尔效应来实现对电流的非接触式测量，具有高精度、低功耗和可靠性强等优点。
本文将详细介绍霍尔电流传感器的工作原理。
一、霍尔效应霍尔效应是指在导电体中，当有电流通过时，垂直于电流方向的方向上会产生横向电场，从而在该方向上引起电压差。
即当导电体中有电流通过时，垂直于电流方向的方向上会产生电势差。
霍尔效应是基于磁场对电子运动轨迹的影响而产生的。
当导电体中出现电流流动时，磁场会改变电子的移动方向，从而在材料中产生电场。
二、霍尔电流传感器的基本构成霍尔电流传感器主要由霍尔元件、信号处理电路和输出电路组成。
其中，霍尔元件用于对电流进行感测，将电流转化为电压信号；信号处理电路用于放大和滤波电压信号，从而提高传感器的灵敏度和稳定性；输出电路则将处理后的信号输出给外部系统进行进一步处理或显示。
三、霍尔电流传感器的工作原理在霍尔电流传感器中，霍尔元件是关键组成部分。
霍尔元件通常采用半导体材料制造，具有霍尔效应的特性。
当电流通过传感器的导电体时，导电体周围会形成一个磁场。
这个磁场会对霍尔元件内的载流子运动轨迹产生影响，从而引发霍尔电势的产生。
具体来说，当电流通过传感器的导电体时，磁场会使霍尔元件内的载流子偏转，从而形成一个电势差。
这个电势差就是霍尔电势，与通过传感器的电流成正比。
霍尔元件的一侧接收到的电势会高于另一侧，形成一个电压差。
通过测量这个电压差，就可以得到通过传感器的电流大小。
四、霍尔电流传感器的特点1. 非接触式测量：霍尔电流传感器采用霍尔效应实现电流测量，无需直接接触测量物，不会对被测电路产生影响，同时能够测量交流和直流电流。
2. 高精度：由于采用半导体材料制造，霍尔电流传感器具有很高的精度和稳定性，能够满足对精密测量的需求。
3. 快速响应：霍尔电流传感器对电流变化的响应速度很快，能够捕捉到瞬时电流的变化情况，适用于对动态电流的测量。
霍尔传感器原理霍尔效应是指当电流通过某些材料时，材料两侧产生一种垂直于电流方向的电压，且与电流和磁场的方向有关。
利用这种效应，可以制造出霍尔传感器来测量电流、磁场、速度等物理量。
本文将着重介绍霍尔传感器的原理及其应用。
一、霍尔效应的基本原理霍尔效应是由美国物理学家愛德華·赫爾（Edwin Hall）于1879年首次发现的。
它发生在半导体材料或金属中，在磁场的作用下，电子受到洛伦兹力的作用而偏转，使得电子在材料中形成一个侧向堆积，从而在材料两侧产生一个垂直于电流方向的电势差。
二、霍尔传感器的工作原理霍尔传感器的基本结构是一个矩形的霍尔片，两侧连接电源，底部连接测量电路。
当通过霍尔片的电流受到磁场的影响时，霍尔片两侧产生的电势差（霍尔电压）会被测量电路检测到。
霍尔传感器的工作过程可以分为以下几个步骤：1. 电流输入：将电流引入霍尔片。
2. 磁场作用：在霍尔片周围施加一个磁场，可以是恒定的磁场或者是变化的磁场。
3. 电子受力：磁场作用下，通过霍尔片的电流中的电子受到洛伦兹力的作用而偏转。
4. 电势差产生：电子偏转后，在霍尔片两侧产生一个垂直于电流方向的电势差。
5. 电势差检测：测量电路检测霍尔电压，将其转换为电信号输出。
三、霍尔传感器的应用领域1. 测量电流：霍尔传感器可以根据电流的大小来测量电流值，被广泛应用于电力系统、电机控制和电子设备等领域。
2. 检测磁场：由于霍尔传感器对磁场的敏感性，可以用于检测磁场的强度和方向，广泛应用于磁力计、磁铁检测等领域。
3. 测速：霍尔传感器可以通过检测旋转物体上的磁铁，来测量物体的旋转速度。
因此，在汽车、航天器和工业生产中的转速测量中得到了广泛的应用。
4. 位置检测：利用霍尔传感器和磁导轨，可以检测物体的位置和位置的变化。
这在自动门、电梯和机械手等领域具有重要的应用价值。
总结：霍尔传感器是一种利用霍尔效应测量电流、磁场和速度等物理量的装置。
它的工作原理是基于电流通过材料时发生的霍尔效应。
霍尔传感器测速原理：电流的测量采用磁平衡式霍尔电流传感器传感器可测量从直流到100kHz的交流量在自动测控系统中,常需要测量和显示有关电参量。
目前大多数测量系统仍采用变压器式电压、电流互感器,由于互感器的非理想性,使得变比和相位测量都存在较大的误差,常需要采用硬件或软件的方法补偿,从而增加了系统的复杂性。
采用霍尔检测技术,可以克服互感器这些缺点,能测量从直流到上百千赫兹的各种形状的交流信号,并且达到原副边不失真传递,同时又能实现主电路回路和电子控制电路的隔离,霍尔传感器的输出可直接与单片机接口。
因此霍尔传感器已广泛应用于微机测控系统及智能仪表中,是替代互感器的新一代产品。
在此提出了利用霍尔传感器对电参量特别是对高电压、大电流的参数的测量。
l测量原理1霍尔效应原理如图1所示,一个N型半导体薄片,长度为L,宽度为S,厚度为d,在垂直于该半导体薄片平面的方向上,施加磁感应强度为B的磁场,若在长度方向通以电流Ic则运动电荷受到洛伦兹力的作用,正负电荷将分别沿垂直于磁场和电流的方向向导体两端移动,并在导体两端形成一个稳定的电动势UH,这就是霍尔电动势(或称之为霍尔电压),这种现象称为霍尔效应。
霍尔电压的大小UH=RIB/d=KHICB,其中R为霍尔常数；KH为霍尔元件的乘积灵敏度。
2用霍尔传感器测量电参量的原理由霍尔电压公式可知：对于一个成型的霍尔传感器,乘积灵敏度KH是一恒定值,则UH∝ICB,只要通过测量电路测出UH的大小,在B和IC 两个参数中,已知一个,就可求出另一个,因而任何可转换成B或J的未知量均可利用霍尔元件来测量,任何转换成B和I乘积的未知量亦可进行测量。
电参量的测量就是根据这一原理实现的。
若控制电流IC为常数，磁感应强度B与被测电流成正比，就可以做成霍尔电流传感器测电流，若磁感应强度B为常数，IC与被测电压成正比，可制成电压传感器测电压，利用霍尔电压、电流传感器可测交流电的功率因数、电功率和交流电的频率。
霍尔传感器的原理应用1. 霍尔传感器的原理霍尔传感器是一种利用霍尔效应来测量磁场强度或检测磁场变化的传感器。
霍尔效应是指当导体中有电流通过时，若置于磁场中，会在导体两侧产生一种横向电场的现象。
这种横向电场产生的电势差就被称为霍尔电势。
霍尔传感器的原理主要基于这一效应，通过测量霍尔电势的大小来间接测量磁场的强度。
基本的霍尔传感器由霍尔元件和信号处理电路组成。
当磁场施加于霍尔元件上时，电路中产生的霍尔电势会引起信号处理电路的变化，从而实现对磁场的检测。
2. 霍尔传感器的应用霍尔传感器在各个领域都有广泛的应用。
下面列举了几个典型的应用场景。
•磁力计测量：霍尔传感器可以用来测量磁力的大小和方向。
例如，在汽车工业中，霍尔传感器可以被用于测量车辆的速度和转向角度。
同时，霍尔传感器还可以被用于测量电动机的转速和位置。
•磁条刷卡：霍尔传感器可以被应用于磁条卡的读取。
磁条卡中包含了一些磁性颗粒，当磁条刷过霍尔传感器时，传感器可以检测到磁场的变化，并将其转化为相应的电信号，实现磁条卡的读取和识别。
•磁通测量：霍尔传感器可以被用来测量磁通的大小。
磁通是单位时间内通过一面给定面积的磁场强度的量度。
在电力系统中，霍尔传感器可以被用来测量发电机或变压器中的磁通变化，从而实现对电力系统的监测和控制。
•安全检测：由于霍尔传感器对磁场的敏感性，它可以被用于安全检测领域。
例如，在电梯和自动扶梯中，霍尔传感器可以被用来检测电梯或扶梯是否正常运行，通过对磁场的检测，实现安全控制和故障报警。
•位置检测：霍尔传感器可以用于位置检测。
例如，在工业机械中，霍尔传感器可以被用来检测机械设备的位置，从而实现对设备的控制和监测。
以上只是霍尔传感器应用的几个例子，实际上，霍尔传感器还有许多其他应用领域，如电子设备、航天航空、医疗器械等等。
3. 霍尔传感器的优势和限制霍尔传感器具有许多优势，这也是它被广泛应用的原因之一。
•非接触式检测：相比于其他传感器（如光电传感器、触摸传感器等），霍尔传感器可以实现非接触式检测，不需要物理接触被测物体，从而减少了传感器与被测物体的摩擦和磨损。
霍尔传感器工作原理一、引言霍尔传感器是一种常用的非接触式传感器，广泛应用于测量磁场、检测位置和速度等领域。
本文将详细介绍霍尔传感器的工作原理和应用。
二、工作原理霍尔传感器基于霍尔效应工作，霍尔效应是指当导电材料中有电流通过时，垂直于电流方向施加磁场时，会在材料两侧产生电势差。
霍尔传感器利用这种效应来测量磁场的强度。
具体而言，霍尔传感器由霍尔元件、电源和输出电路组成。
当电源施加电流通过霍尔元件时，磁场作用于霍尔元件，使得元件两侧产生电势差。
输出电路将这个电势差转换为可测量的电压或者电流信号，从而实现对磁场的测量。
三、应用领域1. 磁场测量：霍尔传感器可以用来测量磁场的强度和方向。
例如，在电动机控制系统中，可以利用霍尔传感器测量转子位置，从而实现精确控制。
2. 速度检测：霍尔传感器可以用来检测旋转物体的速度。
例如，在汽车的发动机控制系统中，可以利用霍尔传感器测量曲轴的转速，从而实现点火和喷油的精确控制。
3. 位置检测：霍尔传感器可以用来检测物体的位置。
例如，在自动门系统中，可以利用霍尔传感器检测门是否关闭，从而实现自动开关门的功能。
4. 接近开关：霍尔传感器可以用作接近开关，用来检测物体是否挨近。
例如，在自动灯光控制系统中，可以利用霍尔传感器检测人体的接近，从而实现灯光的自动开关。
5. 电流测量：霍尔传感器可以用来测量电流。
例如，在电力系统中，可以利用霍尔传感器测量电流的大小，从而实现对电力负载的监测和控制。
四、优缺点1. 优点：- 非接触式测量：霍尔传感器无需与被测物接触，避免了接触传感器磨损和污染的问题。
- 高精度：霍尔传感器具有较高的测量精度，能够满足精密测量的需求。
- 快速响应：霍尔传感器的响应速度快，能够实时监测被测物的变化。
2. 缺点：- 受外界磁场干扰：由于霍尔传感器是基于磁场测量的，因此容易受到外界磁场的干扰，影响测量结果的准确性。
- 价格较高：相比于其他传感器，霍尔传感器的价格较高，对于一些低成本应用可能不太适合。
霍尔传感器工作原理一、概述霍尔传感器是一种基于霍尔效应的传感器，可以用于测量磁场的强度和方向。
它广泛应用于各种领域，如自动化控制、电力电子、汽车工业等。
本文将详细介绍霍尔传感器的工作原理及其应用。
二、工作原理霍尔效应是指当电流通过导体时，会在导体两侧产生一个垂直于电流方向的电场，即霍尔电场。
当导体处于磁场中时，磁场会对霍尔电场产生作用，导致霍尔电势差的变化。
霍尔传感器利用这种原理来测量磁场的强度和方向。
具体来说，霍尔传感器由霍尔元件、电流源和电压测量电路组成。
当电流通过霍尔元件时，霍尔元件两侧会产生霍尔电势差。
如果在霍尔元件的周围存在一个磁场，磁场会对霍尔电势差产生影响，使其发生变化。
电压测量电路将测量和放大霍尔电势差的变化，最终输出一个与磁场强度和方向相关的电压信号。
三、应用领域1. 位置检测：霍尔传感器可以用于检测物体的位置，如开关门、车辆位置等。
通过测量磁场的变化，可以确定物体的位置信息。
2. 速度测量：霍尔传感器可以用于测量物体的速度，如车辆的转速、机电的转速等。
通过测量磁场的变化，可以计算出物体的速度信息。
3. 磁场测量：霍尔传感器可以用于测量磁场的强度和方向。
在电力电子领域中，可以用于测量机电的磁场，从而实现机电的控制和保护。
4. 电流测量：霍尔传感器可以用于测量电流的大小和方向。
在电力电子领域中，可以用于电流的监测和保护。
5. 磁场导航：霍尔传感器可以用于导航系统中，匡助确定物体的方向和位置。
在航天、航海等领域中有广泛的应用。
四、优势和不足1. 优势：- 霍尔传感器具有高精度和高灵敏度，可以测量微弱的磁场信号。
- 霍尔传感器响应速度快，适合于高速运动的物体。
- 霍尔传感器不受温度和湿度的影响，具有较好的稳定性和可靠性。
2. 不足：- 霍尔传感器对外界的磁场干扰较为敏感，需要进行屏蔽和干扰抑制。
- 霍尔传感器的测量范围有限，对于较大磁场的测量可能存在一定的误差。
- 霍尔传感器的价格相对较高，成本较高。
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，利用霍尔效应原理来实现电流的测量。
它具有非接触式测量、高精度和高可靠性等优点，在电力系统、工业自动化和电子设备等领域得到广泛应用。
本文将详细介绍霍尔电流传感器的工作原理。
二、霍尔效应原理霍尔效应是指当电流通过一块导电材料时，如果在该材料中存在磁场，那么在垂直于电流方向和磁场方向的平面上，会产生一种电势差，即霍尔电压。
这种现象被称为霍尔效应。
三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场引导结构和信号处理电路组成。
1. 霍尔元件：霍尔元件是实现电流测量的关键部件，它通常采用半导体材料制成。
在霍尔元件中，通过电流的作用产生霍尔电压，从而实现对电流的测量。
2. 磁场引导结构：为了使霍尔元件能够感应到电流所产生的磁场，磁场引导结构用于将电流导引至霍尔元件附近，以增强磁场的作用。
3. 信号处理电路：霍尔电流传感器的信号处理电路用于将霍尔元件输出的微弱电压信号进行放大、滤波和线性化处理，以提高测量的精度和稳定性。
四、霍尔电流传感器的工作原理霍尔电流传感器的工作原理可以分为以下几个步骤：1. 磁场感应：当电流通过被测导线时，会产生一个与电流成正比的磁场。
2. 磁场引导：磁场引导结构将被测导线产生的磁场引导至霍尔元件的感应区域。
3. 霍尔电压产生：在霍尔元件的感应区域内，由于磁场的作用，会产生一个垂直于电流方向和磁场方向的霍尔电压。
4. 信号处理：霍尔电压被传感器的信号处理电路进行放大、滤波和线性化处理，得到与被测电流成正比的电压输出。
五、霍尔电流传感器的特点霍尔电流传感器具有以下几个特点：1. 非接触式测量：由于采用霍尔效应原理，霍尔电流传感器无需与被测电流直接接触，避免了传统电流互感器中存在的线路接入问题和安全隐患。
2. 高精度：霍尔电流传感器采用半导体材料制成的霍尔元件，具有高灵敏度和低温漂移特性，能够实现高精度的电流测量。
霍尔传感器原理及检测霍尔传感器通常由霍尔元件、调零电路和放大电路组成。
霍尔元件是较薄的半导体片，具有电极和霍尔层。
当材料两侧的霍尔层感受到垂直方向上的磁场时，会在霍尔层上产生电势差，即霍尔电压。
通过调零电路可以消除外界的磁场干扰，确保传感器的准确性和稳定性。
放大电路则用于放大霍尔电压，以便进行后续的处理和控制。
霍尔传感器的检测原理是基于磁场的特性。
当感应到磁场时，霍尔元件会产生霍尔电压。
通过测量霍尔电压的大小和方向，可以判断磁场的强度和方向。
由于霍尔电压和磁场呈线性相关关系，因此可以通过测量霍尔电压来确定磁场的变化。
1.高精度：由于霍尔电压与磁场的线性相关关系，因此可以实现高精度的磁场检测和测量。
2.高灵敏度：霍尔传感器对小磁场变化的敏感度较高，可以检测到微弱的磁场信号。
3.快速响应：由于霍尔元件的特性，霍尔传感器具有较快的响应速度。
4.无接触检测：霍尔传感器的工作原理不需要物理接触，只需要感受磁场，因此不会受到物质表面的影响。
1.位置检测：可以用于检测物体的位置和运动状态，常用于机器人、自动化生产线等领域。
2.速度测量：可以用于测量物体的转速和线速度，常用于汽车、电机控制等领域。
3.磁场检测：可以用于检测磁场的存在和变化，常用于磁力计、地磁测量等领域。
4.电流检测：可以利用霍尔效应来测量电流的大小和方向，常用于电力系统、电机驱动等领域。
总之，霍尔传感器是一种基于霍尔效应原理的电子器件，可以用于检测、测量和控制磁场。
其具有高精度、高灵敏度、快速响应和无接触检测等优点，在多个领域得到广泛应用。
霍尔式位置传感器的原理及应用1. 引言霍尔式位置传感器是一种常用的非接触式传感器，通过测量磁场的变化来确定物体的位置。
它具有高精度、高灵敏度、快速响应和长寿命等特点，广泛应用于汽车、航空航天、工业自动化等领域。
本文将详细介绍霍尔式位置传感器的原理及其在不同领域的应用。
2. 霍尔效应原理霍尔效应是指当电流通过一块导电材料时，如果将它放置在一个磁场中，就会在该导电材料的两侧产生一种垂直于电流方向和磁场方向的电压。
这种现象称为霍尔效应，而利用霍尔效应制作的传感器就是霍尔式位置传感器。
3. 霍尔式位置传感器的工作原理霍尔式位置传感器的工作原理可以简要描述为：该传感器内部包含一个霍尔元件，当物体经过该元件时，物体的磁场会影响元件的霍尔效应，从而产生电压信号。
传感器通过测量这个电压信号的大小和方向来确定物体的位置。
4. 霍尔式位置传感器的类型霍尔式位置传感器根据原理和工作方式的不同，可以分为以下几种类型：•磁通量传感器：通过测量磁通量的变化来确定物体的位置。
•角度传感器：通过测量物体的角度来确定物体的位置。
•线性传感器：通过测量物体的线性位移来确定物体的位置。
•转速传感器：通过测量物体的转速来确定物体的位置。
5. 霍尔式位置传感器的应用领域5.1 汽车行业在汽车行业中，霍尔式位置传感器被广泛应用于发动机控制、刹车系统、转向系统和车身稳定性控制等方面。
例如，发动机控制系统中的凸轮轴位置传感器和曲轴位置传感器就是基于霍尔效应工作的传感器。
5.2 航空航天工业在航空航天工业中，霍尔式位置传感器被用于航空发动机控制、飞机航位姿测量、舵面控制等领域。
例如，在航空发动机控制系统中，霍尔式位置传感器可以用于测量喷气式发动机喷口的位置和姿态。
5.3 工业自动化在工业自动化领域中，霍尔式位置传感器广泛应用于机械手臂的姿态测量、物体的定位和轨道的监测等方面。
例如，在机械手臂的姿态测量中，霍尔式位置传感器可以通过测量关节的角度来确定机械手臂的姿态。
霍尔传感器的测距原理霍尔传感器是一种基于霍尔效应的磁传感器，它能够通过测量磁场的变化来测量距离。
在霍尔传感器中，磁场的变化会导致霍尔电压的变化，从而可以用来计算距离。
本文将介绍霍尔传感器的测距原理，包括霍尔效应、磁阻效应和磁场强度测量等方面。
1.霍尔效应霍尔效应是指当电流通过一个半导体材料时，如果在垂直于电流的方向上施加一个磁场，则在垂直于电流和磁场的平面上会产生一个电势差。
这个电势差被称为霍尔电压。
霍尔效应的本质是磁场的变化会导致载流子在垂直于电流的方向上偏移，从而引起电荷积累，产生电势差。
在霍尔传感器中，霍尔电压的大小与磁场强度和电流成正比。
因此，通过测量霍尔电压的大小，可以计算出磁场强度的大小，进而计算出距离。
2.磁阻效应除了霍尔效应之外，磁阻效应也是磁传感器中常用的一种效应。
磁阻效应是指当电流通过一个磁性材料时，如果材料的磁化强度发生变化，则材料的电阻会发生变化。
这种电阻的变化可以用来测量磁场的变化。
在霍尔传感器中，磁阻效应通常被用来提高传感器的灵敏度。
通过将磁阻材料和霍尔材料组合在一起，可以同时利用这两种效应，提高传感器的灵敏度。
3.磁场强度测量在霍尔传感器中，磁场强度的测量是通过测量霍尔电压来实现的。
由于磁场强度和霍尔电压之间呈线性关系，因此可以通过测量霍尔电压的大小来计算磁场强度的大小。
在测距过程中，霍尔传感器通常被放置在一个磁场中。
当目标物体靠近传感器时，磁场会发生变化。
通过测量这个变化，可以计算出目标物体到传感器的距离。
本文介绍了霍尔传感器的测距原理，包括霍尔效应、磁阻效应和磁场强度测量等方面。
霍尔传感器是一种基于磁感应原理的传感器，能够通过测量磁场的变化来测量距离。
在实际应用中，霍尔传感器通常被用于各种测距系统中，如车辆距离检测、物体位置检测等。
霍尔传感器工作原理1. 引言霍尔传感器是一种常用于测量磁场的传感器，它基于霍尔效应原理工作。
本文将详细介绍霍尔传感器的工作原理及其应用领域。
2. 霍尔效应的基本原理霍尔效应是指当电流通过一块导体时，如果该导体处于磁场中，就会在导体的两侧产生一种电压差，这种现象被称为霍尔效应。
霍尔效应的基本原理是磁场对电子的偏转和电子在导体中的运动轨迹。
3. 霍尔传感器的结构霍尔传感器通常由霍尔元件、放大器和输出电路组成。
霍尔元件是传感器的核心部件，它是一种半导体材料，具有特殊的电子结构，能够感知磁场的变化。
放大器负责放大霍尔元件产生的微弱电压信号，以便进行后续的处理和分析。
输出电路将放大后的信号转化为可用的电压或电流输出。
4. 霍尔传感器的工作原理当霍尔传感器处于磁场中时，磁场会对霍尔元件中的电子进行偏转。
根据霍尔效应，偏转后的电子会在霍尔元件的两侧产生电压差。
这个电压差与磁场的强度和方向成正比。
通过测量霍尔元件两侧的电压差，可以确定磁场的强度和方向。
5. 霍尔传感器的应用领域霍尔传感器具有广泛的应用领域，以下是几个常见的应用示例：- 电动汽车：霍尔传感器可以用于检测电动汽车中电机的转速和位置，从而实现精确的控制和调节。
- 磁条读卡器：霍尔传感器可以用于读取磁条卡上的信息，如银行卡、身份证等。
- 电流测量：霍尔传感器可以用于测量电流，特别适用于高电流的测量场景，如电力系统中的电流监测。
- 磁力测量：霍尔传感器可以用于测量磁力的大小和方向，广泛应用于磁力计、磁力传感器等领域。
6. 霍尔传感器的优缺点- 优点：- 非接触式测量：霍尔传感器不需要与被测物直接接触，可以实现非接触式测量，避免了物体磨损和污染。
- 高精度：霍尔传感器具有高精度的测量能力，可以实现微小磁场的测量。
- 快速响应：霍尔传感器的响应速度快，可以实时获取磁场变化的信息。
- 缺点：- 受温度影响：霍尔传感器的工作性能受温度影响较大，需要进行温度补偿。
霍尔传感器在测量系统中的原理及测量方法
电流的测量采用磁平衡式霍尔电流传感器传感器可测量从直流到100kHz 的交流量
在自动测控系统中,常需要测量和显示有关电参量。
目前大多数测量系统仍采用变压器式电压、电流互感器,由于互感器的非理想性,使得变比和相位测量都存在较大的误差,常需要采用硬件或软件的方法补偿,从而增加了系统的复杂性。
采用霍尔检测技术,可以克服互感器这些缺点,能测量从直流到上百千赫兹的各种形状的交流信号,并且达到原副边不失真传递,同时又能实现主电路回路和电子控制电路的隔离,霍尔传感器的输出可直接与单片机接口。
因此霍尔传感器已广泛应用于微机测控系统及智能仪表中,是替代互感器的新一代产品。
在此提出了利用霍尔传感器对电参量特别是对高电压、大电流的参数的测量。
l 测量原理
1 霍尔效应原理
如图1 所示,一个N 型半导体薄片,长度为L,宽度为S,厚度为d,在垂直于该半导体薄片平面的方向上,施加磁感应强度为B 的磁场,若在长度方向通以电流Ic 则运动电荷受到洛伦兹力的作用,正负电荷将分别沿垂直于磁场和电流的方向向导体两端移动,并*在导体两端形成一个稳定的电动势UH,这就是霍尔电动势(或称之为霍尔电压),这种现象称为霍尔效应。
霍尔电压的大小
UH=RIB/d=KHICB,其中R 为霍尔常数；KH 为霍尔元件的乘积灵敏度。
2 用霍尔传感器测量电参量的原理。
