单片机-习题答案第七章MCS-51的串行口1．串行数据传送的主要优点和用途是什么？答：串行数据传送的主要优点是硬件接口简单，接口端口少（2个）。
主要用于多个单片机系统之间的数据通信。
2．简述串行口接收和发送数据的过程。
答：以方式一为例。
发送：数据位由TXT端输出，发送1帧信息为10为，当CPU执行1条数据写发送缓冲器SBUF的指令，就启动发送。
发送开始时，内部发送控制信号/SEND变为有效，将起始位想TXD输出，此后，每经过1个TX时钟周期，便产生1个移位脉冲，并由TXD输出1个数据位。
8位数据位全部完毕后，置1中断标志位TI，然后/SEND信号失效。
接收：当检测到起始位的负跳变时，则开始接收。
接受时，定时控制信号有2种，一种是位检测器采样脉冲，它的频率是RX时钟的16倍。
也就是在1位数据期间，有16个采样脉冲，以波特率的16倍的速率采样RXD引脚状态，当采样到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。
3．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式（1）。
4．串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？答：串行口有3种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD/32×定时器T1的溢出率方式2的波特率=2SMOD/64×fosc方式3的波特率=2SMOD/32×定时器T1的溢出率5．假定串行口串行发送的字符格式为1个起始位，8个数据位，1个奇校验位，1个停止位，请画出传送字符“A”的帧格式。
起始位01000000校验位停止位6．判断下列说法是否正确：（1）串行口通信的第9数据位的功能可由用户定义。

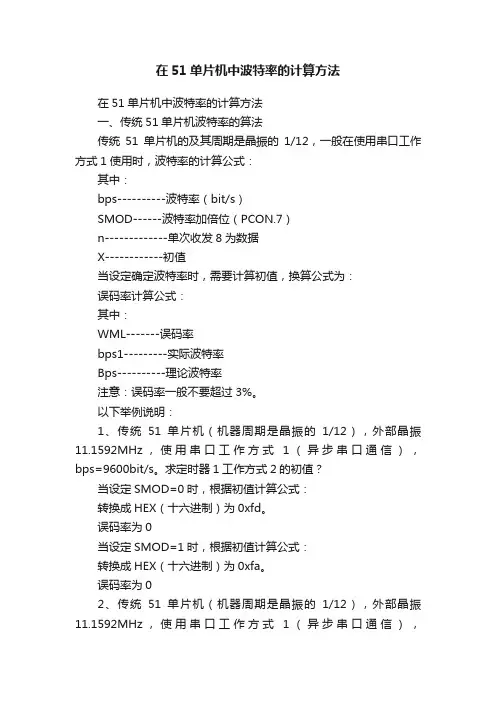

在51单片机中波特率的计算方法在51单片机中波特率的计算方法一、传统51单片机波特率的算法传统51单片机的及其周期是晶振的1/12，一般在使用串口工作方式1使用时，波特率的计算公式：其中：bps----------波特率（bit/s）SMOD------波特率加倍位（PCON.7）n-------------单次收发8为数据X------------初值当设定确定波特率时，需要计算初值，换算公式为：误码率计算公式：其中：WML-------误码率bps1---------实际波特率Bps----------理论波特率注意：误码率一般不要超过3%。
以下举例说明：1、传统51单片机（机器周期是晶振的1/12），外部晶振11.1592MHz，使用串口工作方式1（异步串口通信），bps=9600bit/s。
求定时器1工作方式2的初值？当设定SMOD=0时，根据初值计算公式：转换成HEX（十六进制）为0xfd。
误码率为0当设定SMOD=1时，根据初值计算公式：转换成HEX（十六进制）为0xfa。
误码率为02、传统51单片机（机器周期是晶振的1/12），外部晶振11.1592MHz，使用串口工作方式1（异步串口通信），bps=4800bit/s。
求定时器1工作方式2的初值？当设定SMOD=0时，根据初值计算公式：转换成HEX（十六进制）为0xfa。
误码率为0当设定SMOD=1时，根据初值计算公式：转换成HEX（十六进制）为0xf4。
误码率为0二、STC高性能系列的单片机例如SCT12系列的单片机为12T工作方式，即及其周期与外部晶振频率相同。
一般在使用串口工作方式1使用时，波特率的计算公式有两种，第一种是使用定时器1工作方式2作为波特率发生器，定时器1的初值计算：对应波特率计算公式：其中：X-------------初值fosc---------外部晶振频率SMOD------波特率加倍位bps----------波特率（bit/s）N-------------数据位另一种是使用STC12系列单片机内部独立波特率发生器。

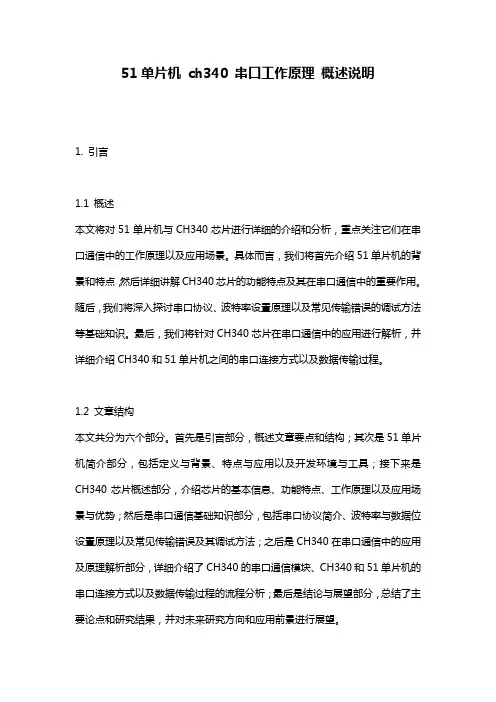

51单片机ch340 串口工作原理概述说明1. 引言1.1 概述本文将对51单片机与CH340芯片进行详细的介绍和分析，重点关注它们在串口通信中的工作原理以及应用场景。
具体而言，我们将首先介绍51单片机的背景和特点，然后详细讲解CH340芯片的功能特点及其在串口通信中的重要作用。
随后，我们将深入探讨串口协议、波特率设置原理以及常见传输错误的调试方法等基础知识。
最后，我们将针对CH340芯片在串口通信中的应用进行解析，并详细介绍CH340和51单片机之间的串口连接方式以及数据传输过程。
1.2 文章结构本文共分为六个部分。
首先是引言部分，概述文章要点和结构；其次是51单片机简介部分，包括定义与背景、特点与应用以及开发环境与工具；接下来是CH340芯片概述部分，介绍芯片的基本信息、功能特点、工作原理以及应用场景与优势；然后是串口通信基础知识部分，包括串口协议简介、波特率与数据位设置原理以及常见传输错误及其调试方法；之后是CH340在串口通信中的应用及原理解析部分，详细介绍了CH340的串口通信模块、CH340和51单片机的串口连接方式以及数据传输过程的流程分析；最后是结论与展望部分，总结了主要论点和研究结果，并对未来研究方向和应用前景进行展望。
1.3 目的本文旨在深入探讨51单片机和CH340芯片在串口通信中的工作原理及其应用。
通过对51单片机与CH340芯片的介绍和分析，读者将能够全面了解它们的特点、功能以及在实际应用中的重要性。
同时，本文还将提供基础知识和实例，帮助读者理解串口协议、波特率设置原理以及常见传输错误调试方法等内容。
通过阅读本文，读者将能够更好地掌握串口通信技术，并在实践中灵活运用。
2. 51单片机简介2.1 定义与背景51单片机，又称为8051单片机，是一种广泛应用于嵌入式系统中的微控制器。
它以英特尔公司的经典型号8051为代表，具有低功耗、高性能和可靠性等特点。
由于其独特的设计结构和丰富的外设接口，使得51单片机成为众多嵌入式系统的首选。
单片机并行I/O口的扩展方法摘要：由于在MCS-51单片机开发中P0口经常作为地址/数据复用总线使用，P2口作为高8位地址线使用，P3口用作第二功能(定时计数器、中断等)使用，所以对于51单片机的4个I/O口，其可以作为基本并行输入/输出口使用的只有P1口。
因此在单片机的开发中，对于并行I/O口的扩展十分重要，主要分析3种扩展并行I/O口的方法。
关键词： MCS-51单片机; 并行I/O口; 扩展MCS-51单片机有4个并行的I/O口，分别为P0口、P1口、P2口和P3口，4个并行I/O 口在单片机的使用中非常重要，可以说对单片机的使用就是对这4个口的使用。
这4个并行I/O口除了作为基本的并行I/O口使用，还常作为其他功能使用，如P0口经常作为地址/数据复用总线使用[1]， P2口作为高8位地址线使用，P3口用作第二功能(定时计数器、中断等等)使用。
这样，单片机只有P1口作为基本的并行I/O口使用，如果在单片机的使用中对并行I/O口需求较多，对于并行I/O口的扩展就非常重要了。
下面通过具体的实例(8位流水灯设计)来给出几种不同的并行I/O口扩展方法。
为了更好地说明以下几种不同的并行I/O口扩展方法，假设利用单片机实现流水灯的设计。
采用单片机的P1口设计流水灯，电路。
由图1可知，8只LED直接连接在单片机的P1口上，通过对单片机进行编程即可以实现8只发光二极管产生流水灯。
1 使用单片机的串行口扩展并行I/O口单片机有一个全双工的串行口[2]，这个口既可以用于网络通信，也可以实现串行异步通信，还可以作为移位寄存器使用。
当单片机的串行口工作在模式0时，若外接一个串入/并出的移位寄存器(74LS164)，就可以扩展一个8 bit并行输出口；若外接一个并入/串出的移位寄存器(74LS165)，就可以扩展一个8 bit并行输入口。
，单片机外接一个串入/并出的移位寄存器(74LS164)，这样就可以扩展8 bit并行输出口。
论坛新老朋友们。
祝大家新年快乐。
在新的一年开始的时候，给大家一点小小的玩意。
工程师经常碰到需要多个串口通信的时候，而低端单片机大多只有一个串行口，甚至没有串口。
这时候无论是选择高端芯片，还是更改系统设计都是比较麻烦的事。
我把以前搞的用普通I/O口模拟串行口通讯的程序拿出来，供大家参考，希望各位兄弟轻点拍砖。
基本原理：我们模拟的是串行口方式1.就是最普通的方式。
一个起始位、8个数据位、一个停止位。
模拟串行口最关键的就是要计算出每个位的时间。
以波特率9600为例，每秒发9600个位，每个位就是1/9600秒，约104个微秒。
我们需要做一个精确的延时，延时时间+对IO口置位的时间=104微秒。
起始位是低状态，再延时一个位的时间。
停止位是高状态，也是一个位的时间。
数据位是8个位，发送时低位先发出去，接收时先接低位。
了解这些以后，做个IO 模拟串口的程序，就是很容易的事。
我们开始。
先上简单原理图：就一个MAX232芯片，没什么好说的，一看就明白。
使用单片机普通I/O口，232数据输入端使用51单片机P3.2口（外部中断1口，接到普通口上也可以，模拟中断方式的串行口会有用。
呵呵）。
数据输出为P0.4（随便哪个口都行）。
下面这个程序，您只需吧P0.4 和P3.2 当成串口直接使用即可，经过测试完全没有问题. 2、底层函数代码如下：sbit TXD1 = P0^4; //定义模拟输出脚sbit RXD1 = P3^2; //定义模拟输入脚bdata unsigned char SBUF1; //定义一个位操作变量sbit SBUF1_bit0 = SBUF1^0;sbit SBUF1_bit1 = SBUF1^1;sbit SBUF1_bit2 = SBUF1^2;sbit SBUF1_bit3 = SBUF1^3;sbit SBUF1_bit4 = SBUF1^4;sbit SBUF1_bit5 = SBUF1^5;sbit SBUF1_bit6 = SBUF1^6;sbit SBUF1_bit7 = SBUF1^7;void delay_bps() {unsigned char i; for (i = 0; i < 29; i++); _nop_();_nop_();} //波特率9600 模拟一个9600波特率unsigned char getchar2() //模拟接收一个字节数据{while (RXD1);_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();delay_bps();SBUF1_bit0 = RXD1; //0delay_bps();SBUF1_bit1 = RXD1; //1delay_bps();SBUF1_bit2 = RXD1; //2delay_bps();SBUF1_bit3 = RXD1; //3delay_bps();SBUF1_bit4 = RXD1; //4delay_bps();SBUF1_bit5 = RXD1; //5delay_bps();SBUF1_bit6 = RXD1; //6delay_bps();SBUF1_bit7 = RXD1; //7delay_bps();return(SBUF1) ; //返回读取的数据}void putchar2(unsigned char input) //模拟发送一个字节数据{SBUF1 = input;TXD1 = 0; //起始位delay_bps();TXD1 = SBUF1_bit0; //0delay_bps();TXD1 = SBUF1_bit1; //1delay_bps();TXD1 = SBUF1_bit2; //2delay_bps();TXD1 = SBUF1_bit3; //3delay_bps();TXD1 = SBUF1_bit4; //4delay_bps();TXD1 = SBUF1_bit5; //5delay_bps();TXD1 = SBUF1_bit6; //6delay_bps();TXD1 = SBUF1_bit7; //7delay_bps();TXD1 = 1; //停止位delay_bps();}3、实现串行通讯。
单片机基础知识点总结第1篇MCS-51单片机是标准数字电路芯片，其输入输出引脚电平符合TTL电平规则（高电平逻辑3 -5V，低电平逻辑0-1V)，该电平标准有效传输距离较短(15米以内)，不适于远距离通信信号传输。
为了提高串行通信可靠性，增大通信距离，人们定义了各种新的通信电平标准。
后经美国电子工业协会(EIA)指定标准规范化，形成RS422，RS232，RS485三种异步串行通信电平标准和硬件接口协议。
RS232接口标准是一种用于短距离或带调制解调器（Modem）的串行通信接口标准，1 970年由美国电子工业协会(EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的。
MCS-51单片机串行口主要由发送数据寄存器、发送控制器、输出控制门、接收数据寄存器、接收控制器、输入移位寄存器等组成SM0、 SM1：串行口工作方式选择位。
SM2：多机通信控制位。
REN：允许接收控制位。
TB8：发送的第9位数据RB8：接收的第9位数据。
TI：发送中断标志位。
RI：接收中断标志位。
当SMOD位为1，则串行口方式1、方式2、方式3的波特率加倍。
方式o通常用来外接移位寄存器，用作扩展I/O口。
方式0工作时波特率固定为： f o s c / 12 f_{osc} /12 fosc/12。
工作时，串行数据通过RXD输入和输出，同步时钟通过TXD输出。
在TI=0时，当CPU执行一条向SBUF写数据的指令时，启动发送过程。
从RXD依次发送出去，同步时钟从TXD送出。
8位数据发送完后，发送中断标志TI置位，并向CPU申请中断。
在RI=0的条件下，将REN置 “1”就启动一次接收过程。
在移位脉冲的控制下，RXD上的串行数据依次移入移位寄存器。
当8位数据全部移入移位寄存器后，8位数据送入接收数据缓冲器SBUF中，同时，接收中断标志RI置位，向CPU申请中断。
单片机基础知识点总结第2篇为了方便用户，C51编译器把S1单片机的常用的特殊功能寄存器和特殊位进行了定义，放在一个“regsl。
描述51单片机的主要工作方式
51单片机是一种常见的微控制器，它可以用于许多不同的应用领域。
该单片机基于哈佛架构，由CPU核心、内存、外设等多个模块构成，其中CPU核心是其最重要的组成部分。
51单片机的主要工作方式包括：
1.指令执行方式：51单片机的CPU通过从存储器中取指令来执行程序。
它采用的是典型的冯·诺伊曼体系结构，也就是说程序和数据存储在同一存储器中。
这种方式可以加快程序的执行速度。
2.存储器访问方式：51单片机的存储器分为程序存储器和数据存储器，分别对应程序和数据的存储。
程序存储器为ROM，数据存储器为RAM。
在运行程序时，CPU需要从程序存储器中取出指令，然后将数据存储到数据存储器中。
3.外设控制方式：51单片机具有多种外设，如定时器、串口、ADC等。
它们可以通过CPU来控制。
CPU对每个外设进行初始化并配置其功能，然后通过向其发送指令来控制其操作。
4.中断处理方式：51单片机具有中断处理机制。
当某个外设或条件发生变化时，CPU会立即停止当前任务，转而执行中断服务程序。
中断服务程序结束后，CPU会继续执行原来的任务。
这种方式可以提高程序的响应速度。
总之，51单片机是一种常见的微控制器，具有多种工作方式。
了解这些工作方式可以帮助我们更好地理解其工作原理，从而更有效地应用它。
51单片机串行通信奇偶校验的设置方法通常，串行通信的一帧的格式是8-n-1，即８位数据、无校验、１个停止位。
有时为了提高准确度，需要增加一个“奇”校验位或者“偶”校验位。
对于高级语言的做法是很简单的，只要把格式命令“8-n-1”，改为“8-P-1”或“8-O-1”即可。
串行口在带有校验位的通信方式中，是先发送８位数据，然后再发送校验位。
51单片机也可以按照带有校验位的方式进行串行通信，这在51单片机中称为９位数据方式。
51单片机中有两个位，分别称为TB8和RB8，它们在“无校验”的时候，并没有用处。
当51单片机用９位数据方式进行串行通信的时候，TB8和RB8的作用如下：51单片机在发送的时候，先发送８位数据，然后发送TB8中的内容；51单片机在接收的时候，先接收８位数据，然后接收校验位，存到RB8中。
编写51单片机程序的时候，应该在发送数据之前，在TB8中，写好待发送的校验位。
８位数据的校验位，可以利用单片机中奇偶标志位P来自动生成，程序如下。
MOV A, #待发数据;数据进了A，即刻生成奇偶标志位PMOV C, PMOV TB8, C ;校验位送到TB8MOV SBUF, A ;发送数据，以及P由于P = 1则说明A中有奇数个１，所以上述程序是“偶”校验的形式。
如果要求的是“奇”校验，则需要增加一条取反指令，如下：MOV C, PCPL CMOV TB8, C ;校验位送到TB8接收方会把收到的８位数送到SBUF，第９位数，送到RB8，然后自动设立RI = 1。
之后，就可以用RB8中的内容，对刚才收到的８位数进行正确性检验。
另一个问题：51单片机如何初始化成8-n-1（8数据位，无奇偶校验位，1停止位）波特率，是用串口的模式几？本来想用串口的模式1，可是仔细一看，模式1是10异步通信方式，1起始位，8数据位，1停止位？悬赏分：20 - 解决时间：2009-12-1 13:26问题补充：首先感谢一楼的回答。
介绍MAX7219的功能，与MCS-51的时序配合及一种新颖的利用MCS-51串行方式0对MAX7219及显示器控制的方法和程序。
单片机系统通常需要有LED对系统的状态进行观测，而很多工业控制用单片机如MCS-51系列本身并无显示接口部分，需要外接显示的译码驱动电路。
LED数码管显示有动态显示和静态显示两种方式。
通常不管采用哪种显示方式，单片机往往都工作于并行I/O或存储器方式。
作者在采用MCS-51单片机的控制系统中，利用MAXIM公司的串行接口8位LED显示驱动器MAX7219构成显示接口电路，仅需使用单片机3个引脚，即可实现对8位LED数码管的显示控制和驱动，线路非常简单，控制简单方便。
1 MAX7219的功能和设置：MAX7219芯片为MAXIM公司推出的串行输入/输出共阴极显示驱动器，是用一个芯片实现以往用软件完成的动态显示电路扫描工作的器件。
每片可控制显示8个七段LED数码管、条形图或64个发光二极管，控制字简单，可与各种微机接口。
为24引脚芯片，除与显示器连接外，与微机串行口为3线连接，芯片外部电路仅为一限制峰值段电流的电阻，线路简单，极大地方便了对显示器件的控制。
该芯片控制的显示位数多，控制字少，可对全部或个别显示位的数据进行更新。
并可方便地进行多个芯片的级联，扩展显示容量。
MAX7219有多种封装形式，如窄式DIP封装。
MAX7219的串行数据格式如表1所示。
其中：D12～D15位不用;D8～D11为显示位和各种工作方式的控制寄存器地址位，可选择要显示的位、解码方式、显示亮度、扫描位数、停止方式、显示测试等，其地址分布如表2所示;D0～D7为数据位，其形式与显示出的数字间的关系与解码方式有关。
表2中X可为16进制任意值，一般取为0。
每组16位数据中，首先接收的为最高有效位，最后接收的为最低有效位。
解码方式寄存器可设置各位数码管为解码显示方式，或非解码的数据位与显示段直接对应的显示方式。
MCS-51单⽚机的串⾏⼝及串⾏通信技术数据通信的基本概念串⾏通信有单⼯通信、半双⼯通信和全双⼯通信3种⽅式。
单⼯通信：数据只能单⽅向地从⼀端向另⼀端传送。
例如，⽬前的有线电视节⽬，只能单⽅向传送。
半双⼯通信：数据可以双向传送，但任⼀时刻只能向⼀个⽅向传送。
也就是说，半双⼯通信可以分时双向传送数据。
例如，⽬前的某些对讲机，任⼀时刻只能⼀⽅讲，另⼀⽅听。
全双⼯通信：数据可同时向两个⽅向传送。
全双⼯通信效率最⾼，适⽤于计算机之间的通信。
此外，通信双⽅要正确地进⾏数据传输，需要解决何时开始传输，何时结束传输，以及数据传输速率等问题，即解决数据同步问题。
实现数据同步，通常有两种⽅式，⼀种是异步通信，另⼀种是同步通信。
异步通信在异步通信中，数据⼀帧⼀帧地传送。
每⼀帧由⼀个字符代码组成，⼀个字符代码由起始位、数据位、奇偶校验位和停⽌位4部分组成。
每⼀帧的数据格式如图7-1所⽰。
⼀个串⾏帧的开始是⼀个起始位“0”，然后是5〜8位数据（规定低位数据在前，⾼位数据在后），接着是奇偶校验位（此位可省略），最后是停⽌位“1”。
起始位起始位"0”占⽤⼀位，⽤来通知接收设备，开始接收字符。
通信线在不传送字符时，⼀直保持为“1”。
接收端不断检测线路状态，当测到⼀个“0”电平时，就知道发来⼀个新字符，马上进⾏接收。
起始位还被⽤作同步接收端的时钟，以保证以后的接收能正确进⾏。
数据位数据位是要传送的数据，可以是5位、6位或更多。
当数据位是5位时，数据位为D0〜D4；当数据位是6位时，数据位为D0〜D5；当数据位是8位时，数据位为D0〜D7。
奇偶校验位奇偶校验位只占⼀位，其数据位为D8。
当传送数据不进⾏奇偶校验时，可以省略此位。
此位也可⽤于确定该帧字符所代表的信息类型，“1"表明传送的是地址帧，“0”表明传送的是数据帧。
停⽌位停⽌位⽤来表⽰字符的结束，停⽌位可以是1位、1.5位或2位。
停⽌位必须是⾼电平。
接收端接收到停⽌位后，就知道此字符传送完毕。
第1章单片机概述1．单片机与普通微型计算机的不同之处在于其将、、和3部分集成于一块芯片上。
答：CPU、存储器、I/O口。
2．8051与8751的区别是。
A．内部数据存储单元数目不同B．内部数据存储器的类型不同C．内部程序存储器的类型不同D．内部寄存器的数目不同答：C。
3．在家用电器中使用单片机应属于微计算机的。
A．辅助设计应用；B．测量、控制应用；C．数值计算应用；D．数据处理应用答：B。
4．微处理器、微计算机、微处理机、CPU、单片机它们之间有何区别答：微处理器、微处理机和CPU都是中央处理器的不同称谓；而微计算机、单片机都是一个完整的计算机系统，单片机特指集成在一个芯片上的用于测控目的的单片微计算机。
5．MCS-51系列单片机的基本型芯片分别为哪几种它们的差别是什么答：MCS-51系列单片机的基本型芯片分别是8031、8051和8751。
它们的差别是在片内程序存储器上。
8031无片内程序存储器，8051片内有4KB的程序存储器ROM，而8751片内集成有4KB的程序存储器EPROM。
6．为什么不应当把51系列单片机称为MCS-51系列单片机答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。
第2章51单片机片内硬件结构1．在51单片机中，如果采用6MHz晶振，一个机器周期为。
答：2μs2．AT89C51单片机的机器周期等于个时钟振荡周期。
答：12。
3．若A中的内容为63H，那么，P标志位的值为。
答：P标志位的值为0。
4．内部RAM中，可作为工作寄存器区的单元地址为H～H。
答：00H；1FH。
5．通过堆栈操作实现子程序调用，首先要把的内容入栈，以进行断点保护。
调用返回时，再进行出栈保护，把保护的断点送回到。
答：PC；PC。
6．51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的，因为51单片机的PC 是16位的，因此其寻址的范围为KB。
第四章习题与思考答案4-3外设端口有哪两种编址方法？各有什么特点？答：微型计算机对 I/O 端口进行编址的方式有两种：单独编址和统一编址。
1．外设端口单独编址特点：(1) 需要专用 I/O 指令，实现 CPU 和外设间数据传送。
(2)I/O端口地址的独立。
2．外设端口与存储器统一编址特点： (1) 无需专用 I/O 指令(2)I/O端口地址是内存地址中的一部分。
4-4 I/O 数据有哪四种传送方式？各有什么特点？CPU 与外设之间的数据传送方式有无条件传输方式、查询方式、中断方式和 DMA 方式。
1．无条件传输方式无条件传送又称为同步传送或直接传送方式。
CPU 在与外设进行数据交换时，外设随时处于准备好的状态，这样 CPU 不必查询外设的状态，也不必等待，而是直接进行数据的输入输出。
2．查询传输方式查询传输方式也称为异步传输、条件传输方式。
采用查询方式时， CPU 每次与外设进行数据传输前，都要先读取状态端口的信息，查询外设是否准备就绪，只有在外设处于“就绪”状态时，才能向外设的数据端口发送数据或从其中读取数据，如果外设未就绪，就需要 CPU 原地循环等待外设完成准备工作，所以 CPU 的工作效率不高。
3．中断传输方式在中断传输方式中，以外设为主动方，每次外设准备好就可以向 CPU 发出一次中断请求，使 CPU 暂停当前正在执行的程序，转去与外设进行一次数据传输工作，当完成了本次数据的输入或输出后，再回到原先被打断的地方继续执行原来的程序。
中断方式可以大大提高 CPU 的效率和系统的实时性。
4． DMA 方式DMA 方式即直接存储器存取方式，是一种在DMA控制器的控制下实现的外设与存储器之间的直接数据传输方式。
在整个DMA 传输过程中，是不需要 CPU 参与的，完全是通过硬件逻辑电路用固定的顺序发地址和读写信号来实现的，数据不需要经过 CPU 而是在外设和存储器之间高速传输。
4-5 8051 内部的并行I/O 口有哪些？各有什么功能？1．P0 口P0 口的第一功能是作为通用I/O 口使用。
第七章习题参考答案一、填空题1、在串行通信中，有数据传送方向为单工、半双工和全双工三种方式。
2、要串口为10位UART，工作方式应选为方式1 。
3、用串口扩并口时，串行接口工作方式应选为方式0 。
4、计算机的数据传送有两种方式，即并行数据传送和串行数据传送方式，其中具有成本低特点的是串行数据传送方式。
5、串行通信按同步方式可分为异步通信和同步通信。
6、异步串行数据通信的帧格式由起始位、数据位、奇偶校验位和停止位组成。
7、串行接口电路的主要功能是串行化和反串行化，把帧中格式信息滤除而保留数据位的操作是反串行化。
8、专用寄存器“串行数据缓冲寄存器”，实际上是发送缓冲寄存器和接收缓冲寄存器的总称。
9、MCS-51的串行口在工作方式0下，是把串行口作为同步移位寄存器来使用。
这样，在串入并出移位寄存器的配合下，就可以把串行口作为并行输出口使用，在并入串出移位寄存器的配合下，就可以把串行口作为并行输入口使用。
10、在串行通信中，收发双方对波特率的设定应该是约定的。
11、使用定时器/计数器设置串行通信的波特率时，应把定时器/计数器1设定作方式 2 ，即自动重新加载方式。
12、某8031串行口，传送数据的帧格式为1个起始位（0），7个数据位，1个偶校验位和1个停止位（1）组成。
当该串行口每分钟传送1800个字符时，则波特率应为300b/s 。
解答：串口每秒钟传送的字符为：1800/60=30个字符/秒所以波特率为：30个字符/秒×10位/个字符=300b/s13、8051单片机的串行接口由发送缓冲积存器SBUF、接收缓冲寄存器SBUF 、串行接口控制寄存器SCON、定时器T1构成的波特率发生器等部件组成。
14、当向SBUF发“写”命令时，即执行MOV SBUF，A 指令，即向发送缓冲寄存器SBUF装载并开始由TXD 引脚向外发送一帧数据，发送完后便使发送中断标志位TI 置“1”。
15、在满足串行接口接收中断标志位RI=0 的条件下，置允许接收位REN=1 ，就会接收一帧数据进入移位寄存器，并装载到接收SBUF中，同时使RI=1，当发读SBUF命令时，即指令MOV A，SBUF 指令，便由接收缓冲寄存器SBUF取出信息同过8051内部总线送CPU。
