电路原理教案全解

高中物理电路原理教案一、教学目标1. 理解电流、电压、电阻的概念及其相互关系；2. 掌握欧姆定律和基本电路的分析方法；3. 学会串联电路、并联电路的分析和计算；4. 培养动手能力，能够独立设计和搭建简单电路。

二、教学内容1. 电流、电压、电阻的概念及单位；2. 欧姆定律及其应用；3. 串联电路和并联电路的基本性质；4. 基本电路的分析方法。

三、教学重点和难点重点：欧姆定律的理解和应用、串联电路和并联电路的分析；难点：基本电路的计算方法。

四、教学过程1. 导入（5分钟）教师通过提问、实验等形式引导学生回忆电学基础知识和电路元件的基本概念。

2. 讲解（15分钟）教师介绍电流、电压、电阻的定义及其相互关系，并讲解欧姆定律的内容和应用。

3. 实验（20分钟）学生进行实验，测量电路中的电流、电压和电阻，并利用欧姆定律进行分析。

4. 讲解（10分钟）教师介绍串联电路和并联电路的基本性质及计算方法。

5. 讨论（15分钟）学生进行小组讨论，设计并搭建简单的串联电路和并联电路，进行计算和分析。

6. 总结（5分钟）教师对本节课的内容进行总结，并指导学生完成作业。

五、板书设计1. 电流、电压、电阻的定义及单位；2. 欧姆定律：U=IR；3. 串联电路和并联电路的性质及计算方法；4. 基本电路的分析方法。

六、教学反思本节课通过实验和讨论的方式，让学生深入理解电路原理，并培养了他们的动手能力和解决问题的能力。

在以后的教学中，可以多加强电路设计和计算的练习，提高学生的实践能力和分析能力。

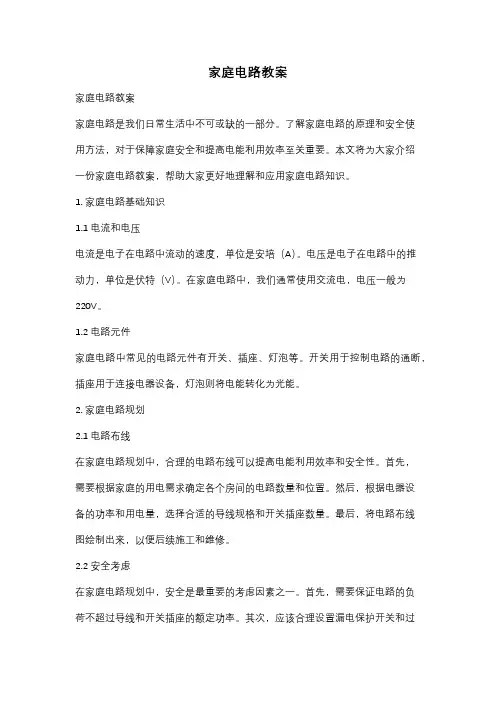

家庭电路教案家庭电路教案家庭电路是我们日常生活中不可或缺的一部分。

了解家庭电路的原理和安全使用方法，对于保障家庭安全和提高电能利用效率至关重要。

本文将为大家介绍一份家庭电路教案，帮助大家更好地理解和应用家庭电路知识。

1. 家庭电路基础知识1.1 电流和电压电流是电子在电路中流动的速度，单位是安培（A）。

电压是电子在电路中的推动力，单位是伏特（V）。

在家庭电路中，我们通常使用交流电，电压一般为220V。

1.2 电路元件家庭电路中常见的电路元件有开关、插座、灯泡等。

开关用于控制电路的通断，插座用于连接电器设备，灯泡则将电能转化为光能。

2. 家庭电路规划2.1 电路布线在家庭电路规划中，合理的电路布线可以提高电能利用效率和安全性。

首先，需要根据家庭的用电需求确定各个房间的电路数量和位置。

然后，根据电器设备的功率和用电量，选择合适的导线规格和开关插座数量。

最后，将电路布线图绘制出来，以便后续施工和维修。

2.2 安全考虑在家庭电路规划中，安全是最重要的考虑因素之一。

首先，需要保证电路的负荷不超过导线和开关插座的额定功率。

其次，应该合理设置漏电保护开关和过载保护开关，以防止电路故障引发火灾和触电事故。

此外，还应定期检查和维护电路设备，确保其正常运行。

3. 家庭电路维修与故障排除3.1 常见故障排除家庭电路中常见的故障包括短路、断路和漏电等。

当电路出现短路时，应立即切断电源，并通过检查导线和插座，找出短路点并修复。

当电路断路时，可以通过检查开关和插座，找出断开的地方并重新连接。

当电路漏电时，应立即切断电源，并使用漏电保护开关进行排查。

3.2 安全维修方法在进行家庭电路维修时，安全是首要考虑因素。

首先，需要切断电源，以避免触电事故。

其次，使用绝缘工具进行维修，避免直接接触电路元件。

此外，应遵循正确的维修步骤，不擅自改变电路布线和元件。

4. 家庭电路节能技巧4.1 合理用电合理用电是提高电能利用效率的关键。

家庭中可以通过合理安排用电时间、选择节能电器和减少待机功耗等方式来节约用电。

电气与信息工程系教案第 3 次课授课时间 2017.9.4（教案续页）Z — 复阻抗；|Z| —复阻抗的模；z —阻抗角； R —电阻(阻抗的实部)；X —电抗(阻抗的虚部)。

转换关系：阻抗三角形 3.导纳对同一二端网络:当无源网络内为单个元件时有：4. RLC 并联电路由KCL ：zZ X j R C 1j L j R I U Z ϕ∠=+=ω-ω+== R X arctanφ X R |Z | z 22⎪⎩⎪⎨⎧=+=S φ|Y |UIY y ∠==定义导纳Z 1Y , Y 1Z ==GR 1U I Y === LB j L j 1U I Y =ω== CB jC j U I Y =ω==Y —复导纳；|Y| —复导纳的模；y —导纳角；G —电导(导纳的实部)；B —电纳(导纳的虚部)转换关系：导纳三角形例题: 对RL 串联电路作如下两次测量：（1）端口加90V 直流电压（）时，输入电流为3A ；（2）端口加的正弦电压90V 时，输入电流为1.8A 。

求R和L 的值。

C L R I I I I ++= U C j UL 1j U G ω+ω-= U )C j L 1j G ( ω+ω-=U )B B j(G [C L ++= U )B j G ( +=yY B j G L1j C j G U I Y ϕ∠=+=ω-ω+== G B arctanφ B G |Y | y 22⎪⎩⎪⎨⎧=+=0=ωHz f 50=题解8－13图解：由题意画电路如题解8－13图所示。

（1）当为90V 直流电压时，电感L 看作短路，则电阻（2）当为90V 交流电压时，设电流，根据相量法，有故根据，解得 例题：已知图示电路。

求和。

解：设为参考相量。

与同相位，超前s uΩ===30390i u R s su A I I 08.10∠=∠=8.18.130⨯+⨯=+=L L S jX I jX I R U 22308.190LS XU +⨯==Ω=-=4030)8.190(22L X L X L ω=Hf X X L L L127.0100402====ππωA I I 1021==I S U SU 1I S U 2I，相量图如题解8－16图所示。

电路原理(I)Circuit Principle (I)学分：4学时：64(其中：课堂教学学时：64 实验学时：0 上机学时：0 课程实践学时：0 )先修课程：高等数学、大学物理适用专业：电气信息类教材：《电路(新形态)》，朱孝勇，傅海军．机械工业出版社，2019年12月第1版课程网站：在爱课程网的国家级精品资源共享课栏目有江苏大学“电路原理”课程网络资源一、课程性质与课程目标(一)课程性质“电路原理(I)”课程是一门研究电路理论、电路分析方法的基础课程，它属于电气信息类专业的一门主要的技术基础课。

“电路原理(I)”是《电路原理》的第一部分内容，重点讲解电路理论的基本定理及基本分析方法，主要涉及直流电路分析(定律、方法及定理)、动态电路的时域分析、正弦交流电路的分析(含谐振、互感及三相)等方面的内容。

通过本课程的学习，使学生掌握电路理论的基本知识、基本分析计算方法，具备分析和解决电子、电气工程基础问题的能力，为学习后继相关课程准备必要的电学基础理论，为从事工程技术工作及科学研究打下坚实的电路理论基础。

“电路原理(I)”课程只包含理论授课，对应的实验课程另行单独开课。

(二)课程目标“电路原理(I)”的主要内容包含电路基本概念和电路定律、电阻电路的等效变换方法、电阻电路的分析方法、电路定理、动态电路的时域分析、正弦稳态电路分析、谐振电路、互感电路、三相电路分析与计算等。

课程目标分为知识目标和能力目标两个方面，分述如下：1．知识目标课程目标1.1熟练掌握基尔霍夫定律；掌握功率的计算；电阻、电压源以及电流源的伏安特性；课程目标1.2熟练掌握电阻的串联、并联和串并联等效；熟练掌握电源的等效变换方法；课程目标1.3熟练掌握回路电流法和结点电压法方程的列写；课程目标1.4 熟练掌握叠加定理及戴维宁定理；掌握最大功率传输定理的应用；课程目标1.5熟练掌握电容元件和电感元件的伏安关系，熟练掌握一阶电路的三要素法及其应用；了解二阶电路的物理特征与电路元件参数的关系；课程目标1.6熟练掌握相量法；熟练掌握正弦电流电路的稳态电压、电流以及功率的计算；课程目标1.7 掌握正弦电流电路的串联谐振和并联谐振的特征与计算；课程目标1.8 掌握具有耦合电感的电路的计算；掌握空心变压器和理想变压器的分析方法；课程目标1.9 熟练掌握对称三相电路线电压与相电压、线电流与相电流之间的关系，熟练掌握对称三相电路的分析与功率的计算。

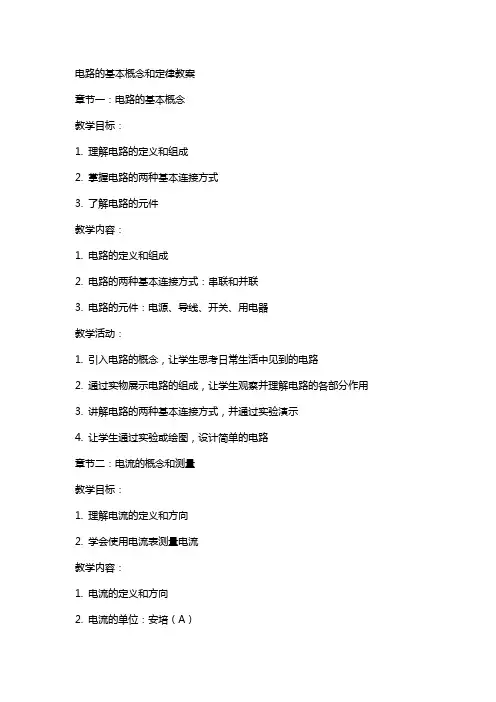

电路的基本概念和定律教案一、教学目标：1. 让学生了解并掌握电路的基本概念，包括电路、电源、负载、开关等。

2. 让学生理解并掌握欧姆定律、基尔霍夫电压定律和基尔霍夫电流定律。

3. 培养学生运用电路知识和定律分析解决问题的能力。

二、教学内容：1. 电路的基本概念：电路、电源、负载、开关。

2. 欧姆定律：电流、电压、电阻的关系。

3. 基尔霍夫电压定律：电路中电压的分布。

4. 基尔霍夫电流定律：电路中电流的分布。

5. 电路分析和解决问题的方法。

三、教学重点与难点：1. 教学重点：电路的基本概念，欧姆定律、基尔霍夫电压定律和基尔霍夫电流定律的运用。

2. 教学难点：欧姆定律、基尔霍夫电压定律和基尔霍夫电流定律在复杂电路中的应用。

四、教学方法：1. 采用讲授法，讲解电路的基本概念和定律。

2. 采用案例分析法，分析实际电路问题。

3. 采用讨论法，引导学生主动参与课堂讨论。

五、教学过程：1. 引入新课：通过生活中的实例，引导学生了解电路的基本概念。

2. 讲解电路的基本概念：讲解电路、电源、负载、开关等概念，并通过图示进行说明。

3. 讲解欧姆定律：讲解电流、电压、电阻的关系，并通过实验进行验证。

4. 讲解基尔霍夫电压定律：分析电路中电压的分布，并通过实验进行验证。

5. 讲解基尔霍夫电流定律：分析电路中电流的分布，并通过实验进行验证。

6. 案例分析：运用欧姆定律、基尔霍夫电压定律和基尔霍夫电流定律分析实际电路问题。

7. 课堂讨论：引导学生主动参与讨论，分享自己的理解和观点。

9. 布置作业：布置相关练习题，巩固所学知识。

10. 课后反思：对课堂教学进行反思，为下一节课做好准备。

六、教学评价：1. 评价学生对电路基本概念的理解和掌握。

2. 评价学生对欧姆定律、基尔霍夫电压定律和基尔霍夫电流定律的运用能力。

3. 评价学生在案例分析和讨论中的参与程度和理解能力。

七、教学资源：1. 教材：《电路分析基础》2. 实验设备：电路实验器材，包括电源、电阻、灯泡、电流表、电压表等。

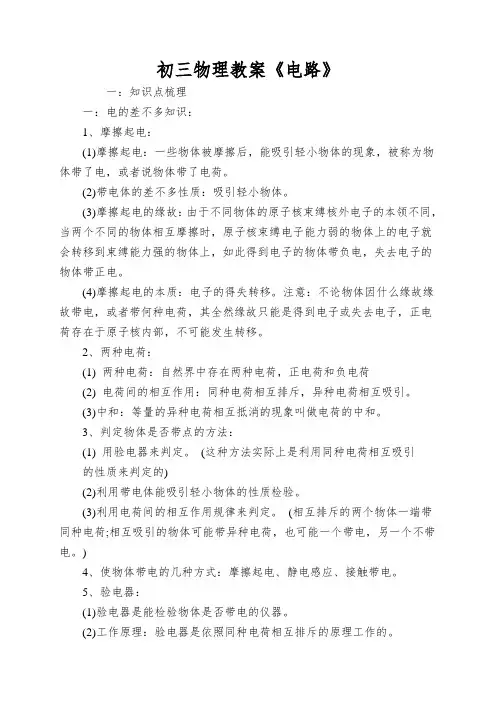

初三物理教案《电路》一：知识点梳理一：电的差不多知识：1、摩擦起电：(1)摩擦起电：一些物体被摩擦后，能吸引轻小物体的现象，被称为物体带了电，或者说物体带了电荷。

(2)带电体的差不多性质：吸引轻小物体。

(3)摩擦起电的缘故：由于不同物体的原子核束缚核外电子的本领不同，当两个不同的物体相互摩擦时，原子核束缚电子能力弱的物体上的电子就会转移到束缚能力强的物体上，如此得到电子的物体带负电，失去电子的物体带正电。

(4)摩擦起电的本质：电子的得失转移。

注意：不论物体因什么缘故缘故带电，或者带何种电荷，其全然缘故只能是得到电子或失去电子，正电荷存在于原子核内部，不可能发生转移。

2、两种电荷：(1) 两种电荷：自然界中存在两种电荷，正电荷和负电荷(2) 电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。

(3)中和：等量的异种电荷相互抵消的现象叫做电荷的中和。

3、判定物体是否带点的方法：(1) 用验电器来判定。

(这种方法实际上是利用同种电荷相互吸引的性质来判定的)(2)利用带电体能吸引轻小物体的性质检验。

(3)利用电荷间的相互作用规律来判定。

(相互排斥的两个物体一端带同种电荷;相互吸引的物体可能带异种电荷，也可能一个带电，另一个不带电。

)4、使物体带电的几种方式：摩擦起电、静电感应、接触带电。

5、验电器：(1)验电器是能检验物体是否带电的仪器。

(2)工作原理：验电器是依照同种电荷相互排斥的原理工作的。

二：电路：1、电路：用导线把电源、用电器、开关连接起来组成的电流的路径叫做电路2、电路中各部分的作用：(1) 从能量的角度来讲：电源把其它形式的能转化成电能，在电路中提供电能;(2) 用电器在电路中消耗电能，把电能转化成其它形式的能量。

(3) 开关在电路中操纵用电器的工作状态，一样情形下，开关跟用电器串联，开关断开时，用电器不工作。

假如开关更用电器并联，则开关闭合时用电器不工作(现在用电器被短接，没有电流通过用电器)。

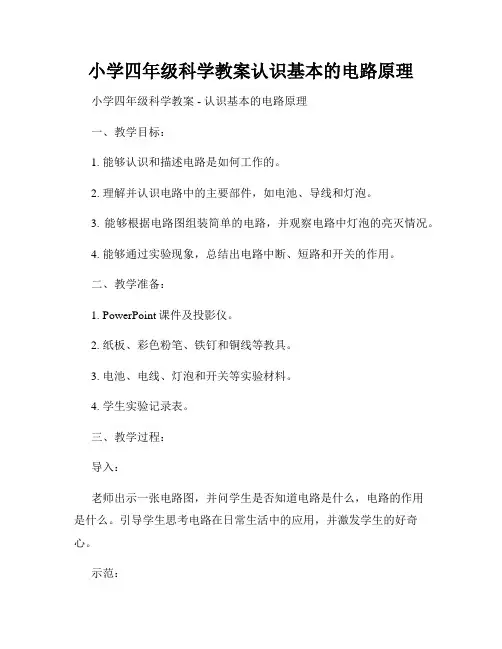

小学四年级科学教案认识基本的电路原理小学四年级科学教案 - 认识基本的电路原理一、教学目标：1. 能够认识和描述电路是如何工作的。

2. 理解并认识电路中的主要部件，如电池、导线和灯泡。

3. 能够根据电路图组装简单的电路，并观察电路中灯泡的亮灭情况。

4. 能够通过实验现象，总结出电路中断、短路和开关的作用。

二、教学准备：1. PowerPoint课件及投影仪。

2. 纸板、彩色粉笔、铁钉和铜线等教具。

3. 电池、电线、灯泡和开关等实验材料。

4. 学生实验记录表。

三、教学过程：导入：老师出示一张电路图，并问学生是否知道电路是什么，电路的作用是什么。

引导学生思考电路在日常生活中的应用，并激发学生的好奇心。

示范：1. 通过PowerPoint课件，展示电路图，并解释各个部件的作用。

教师可以结合实际物品进行示范，例如展示一个实际的电池、导线和灯泡。

2. 通过实际观察，让学生理解电路中的电流是如何流动的。

老师可以用铜线模拟导线，用电池和灯泡演示电流的流动轨迹。

实验：1. 学生分组进行实验。

2. 实验一：学生根据给定的电路图，组装电路，并观察灯泡亮灭情况。

3. 实验二：学生尝试断开电路中的导线，观察灯泡是否亮起。

然后再接上导线，观察灯泡是否重新亮起。

让学生总结出电路中断的影响。

4. 实验三：学生通过触摸导线，模拟短路情况，观察灯泡的亮灭情况。

让学生总结出短路对电路的影响。

讨论与总结：1. 学生回到座位，进行讨论。

鼓励学生主动发言，分享他们的实验结果和观察。

2. 老师引导学生总结电路中的主要部件，电路的基本原理，并记录在板书上。

3. 引导学生思考开关的作用，提问开关在电路中的作用是什么，为什么在家庭中的电路中会有开关。

巩固与拓展：1. 学生进行小组活动，设计一个简单的电路，要求能控制灯泡的亮灭。

2. 学生利用所学知识，观察日常生活中的电路，并记录下自己的发现。

四、教学反思：本堂课结合了理论讲解、实验观察和小组活动设计，培养了学生的实践动手能力和团队合作意识。

电路原理(II)学分：2学时：30 (其中：讲课学时：30 实验学时：0 上机学时：0)先修课程：高等数学、物理、电路原理(I)适用专业：电气信息类专业教材：《电路(新形态)》，朱孝勇、傅海军，机械工业出版社，2020年课程网站：国家精品资源共享课网站：江苏大学“电路原理”课程网络资源一、课程目标“电路原理”课程是一门研究电路理论、电路分析方法的基础课程，属于电类及相关专业共同的一门主要的技术基础课。

“电路原理(II)”是“电路原理(I)”的后续课程，通过本课程学习，使学生完整的掌握电路理论的基本知识、基本分析计算方法和基本实验技能，为学习后继相关课程准备必要的电路理论知识，为从事工程技术工作及科学研究打下坚实的电路理论基础。

课程的具体目标如下：(一) 知识方面“电路原理(II)”主要包含非正弦周期电路的计算、动态电路的复频域分析、网络函数、电路方程的矩阵形式、状态方程和二端口网络参数及其计算。

通过“电路原理(I)”以及高等数学和物理等相关课程的相关学习，掌握非正弦电流电路的分析计算，能够利用复频域分析法求解电路，计算网络函数以及相关分析，能够列写电路方程的三种矩阵形式以及状态方程，二端口网络参数及其等效电路的计算，包含：1.1熟练掌握非正弦周期电流电路的概念以及电压、电流有效值和功率的计算；1.2熟练掌握电阻元件、电感元件、电容元件、耦合电感元件的复频域形式；1.3理解并熟练掌握网络函数的极点、零点以及极、零点图的绘制；1.4 理解并掌握三种矩阵的写法以及相应的矩阵方程的形式；1.5 理解并掌握状态变量与状态方程的概念以及方程的列写方法；1.6 理解二端口的概念，掌握二端口网络参数的计算方法；1.7 掌握二端口网络参数与两种等效电路的等效方法。

(二) 能力与素质方面2.1能够对非正弦周期电流电路的计算并进行建模仿真验证；2.2能够利用复频域分析法对动态电路进行分析计算，利用零极点图定性绘制幅频特性与相频特性；2.3 能够对复杂的电路列写电路方程的三种矩阵形式；2.4 能够对复杂的电路列写状态方程；2.5 能够对二端口电路求取其网络参数；2.6 能够利用二端口网络参数对复杂电路进行计算。

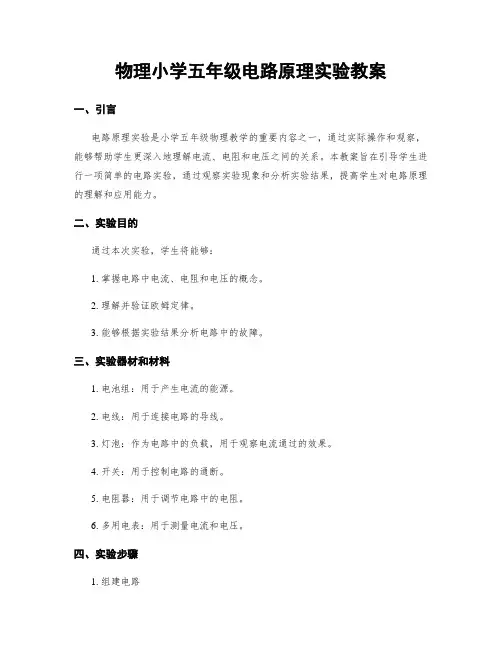

物理小学五年级电路原理实验教案一、引言电路原理实验是小学五年级物理教学的重要内容之一，通过实际操作和观察，能够帮助学生更深入地理解电流、电阻和电压之间的关系。

本教案旨在引导学生进行一项简单的电路实验，通过观察实验现象和分析实验结果，提高学生对电路原理的理解和应用能力。

二、实验目的通过本次实验，学生将能够：1. 掌握电路中电流、电阻和电压的概念。

2. 理解并验证欧姆定律。

3. 能够根据实验结果分析电路中的故障。

三、实验器材和材料1. 电池组：用于产生电流的能源。

2. 电线：用于连接电路的导线。

3. 灯泡：作为电路中的负载，用于观察电流通过的效果。

4. 开关：用于控制电路的通断。

5. 电阻器：用于调节电路中的电阻。

6. 多用电表：用于测量电流和电压。

四、实验步骤1. 组建电路a. 将电池组的正极与灯泡的一个针脚通过导线连接起来。

b. 将灯泡的另一个针脚与电阻器的一个端口通过导线连接起来。

c. 将电阻器的另一个端口与电池组的负极通过导线连接起来。

d. 接通开关，使电流流过电路。

2. 测量电流和电压a. 使用多用电表测量电流：将电流测量探头依次与电流源（电池组）、电阻器和灯泡相连，记录下各处的电流值。

b. 使用多用电表测量电压：将电压测量探头依次与电池组、电阻器和灯泡相连，记录下各处的电压值。

3. 数据记录与分析a. 将测量到的电流和电压数据记录在实验表格中。

b. 根据测量数据计算电阻值，验证欧姆定律：用电压除以电流得到电阻值，比较实际测量的电阻值和计算得到的电阻值是否接近。

c. 分析实验结果，讨论电路中的故障可能性。

五、实验结果与讨论根据实验数据的测量和计算，我们得到了如下的实验结果：1. 电流和电压随电阻的变化而变化：随着电阻的增加，电流减小，而电压增大。

这与欧姆定律的预测是一致的。

2. 实际测量值和理论计算值较接近：通过将电压除以电流，我们得到的电阻值与实际测量的电阻值相差不大，验证了欧姆定律在本实验中的适用性。

高中物理教案：电路的基本原理一、引言电路是物理学中重要的概念之一，也是高中物理学习中的基础知识。

本教案将详细介绍电路的基本原理，包括电流、电压、电阻以及欧姆定律等重要概念和定律。

通过本教案的学习，学生将能够深入理解电路的运作原理，进一步提高对电路的认识和分析能力。

二、电流的概念和计算1. 电流的定义电流是指单位时间内流过导体横截面的电荷量。

用字母"I"表示，单位是安培（A）。

2. 电流的计算公式电流可以通过下面的公式进行计算：I = Q/t其中，I代表电流，Q代表流过导体横截面的电荷量，t代表流过的时间。

3. 电流的方向电流的方向与正电荷的运动方向相反。

正电荷由高电位（正极）流向低电位（负极）。

三、电压的概念和计算1. 电压的定义电压是指电场中单位正电荷所具有的电势能。

用字母"U"表示，单位是伏特（V）。

2. 电压的计算公式电压可以通过下面的公式进行计算：U = W/Q其中，U代表电压，W代表电荷所具有的电势能，Q代表电荷量。

3. 电压的作用电压的存在可以使电荷产生移动，从而形成电流。

四、电阻的概念和计算1. 电阻的定义电阻是指导体抵抗电流流动的特性。

用字母"R"表示，单位是欧姆（Ω）。

2. 电阻的计算公式电阻可以通过下面的公式进行计算：R = U/I其中，R代表电阻，U代表电压，I代表电流。

3. 电阻的特性不同材料的导体具有不同的电阻特性，常见的导体有导线、电阻器等。

五、欧姆定律1. 欧姆定律的概念欧姆定律是电学中的基本定律，它表明电阻中通过的电流与电压成正比，与电阻成反比。

2. 欧姆定律的公式欧姆定律可以通过下面的公式表示：U = R * I或I = U/R其中，U代表电压，R代表电阻，I代表电流。

3. 欧姆定律的应用欧姆定律可以用来计算电路中的电压、电流和电阻之间的关系，并且可以帮助我们设计和分析电路。

六、实例分析以一个简单的电路为例，分析电流、电压和电阻之间的关系。
