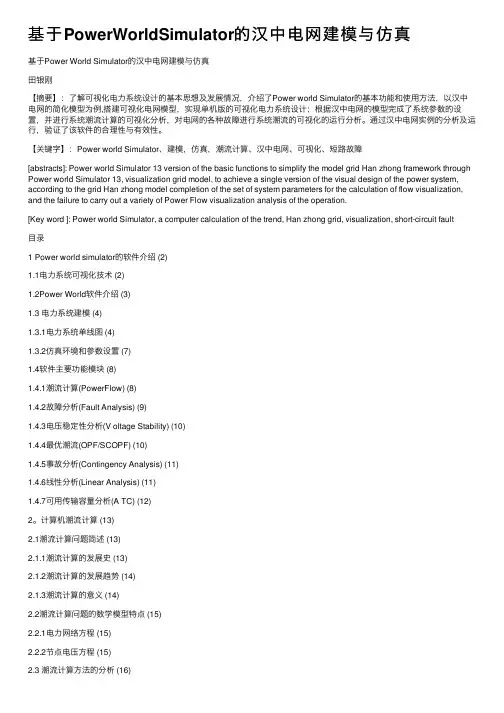

基于PowerWorldSimulator的汉中电⽹建模与仿真基于Power World Simulator的汉中电⽹建模与仿真⽥银刚【摘要】：了解可视化电⼒系统设计的基本思想及发展情况，介绍了Power world Simulator的基本功能和使⽤⽅法，以汉中电⽹的简化模型为例,搭建可视化电⽹模型，实现单机版的可视化电⼒系统设计；根据汉中电⽹的模型完成了系统参数的设置，并进⾏系统潮流计算的可视化分析，对电⽹的各种故障进⾏系统潮流的可视化的运⾏分析。
通过汉中电⽹实例的分析及运⾏，验证了该软件的合理性与有效性。
【关键字】：Power world Simulator、建模，仿真，潮流计算、汉中电⽹、可视化、短路故障[abstracts]: Power world Simulator 13 version of the basic functions to simplify the model grid Han zhong framework through Power world Simulator 13, visualization grid model, to achieve a single version of the visual design of the power system, according to the grid Han zhong model completion of the set of system parameters for the calculation of flow visualization, and the failure to carry out a variety of Power Flow visualization analysis of the operation.[Key word ]: Power world Simulator, a computer calculation of the trend, Han zhong grid, visualization, short-circuit fault⽬录1 Power world simulator的软件介绍 (2)1.1电⼒系统可视化技术 (2)1.2Power World软件介绍 (3)1.3 电⼒系统建模 (4)1.3.1电⼒系统单线图 (4)1.3.2仿真环境和参数设置 (7)1.4软件主要功能模块 (8)1.4.1潮流计算(PowerFlow) (8)1.4.2故障分析(Fault Analysis) (9)1.4.3电压稳定性分析(V oltage Stability) (10)1.4.4最优潮流(OPF/SCOPF) (10)1.4.5事故分析(Contingency Analysis) (11)1.4.6线性分析(Linear Analysis) (11)1.4.7可⽤传输容量分析(A TC) (12)2。

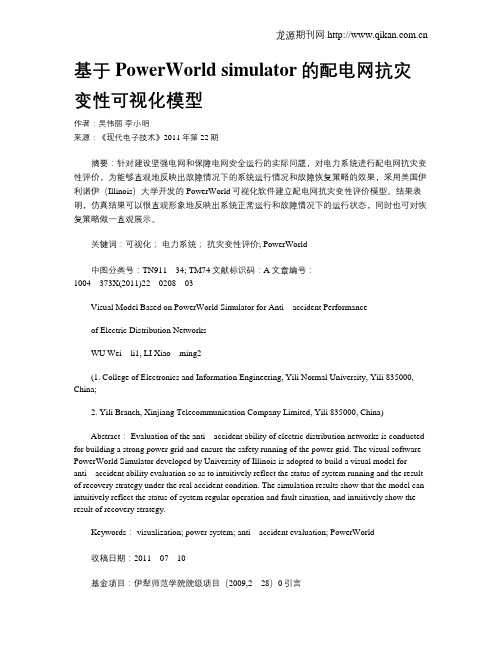

基于PowerWorld simulator的配电网抗灾变性可视化模型作者：吴伟丽李小明来源：《现代电子技术》2011年第22期摘要：针对建设坚强电网和保障电网安全运行的实际问题，对电力系统进行配电网抗灾变性评价，为能够直观地反映出故障情况下的系统运行情况和故障恢复策略的效果，采用美国伊利诺伊（Illinois）大学开发的PowerWorld可视化软件建立配电网抗灾变性评价模型。
结果表明，仿真结果可以很直观形象地反映出系统正常运行和故障情况下的运行状态，同时也可对恢复策略做一直观展示。
关键词：可视化；电力系统；抗灾变性评价; PowerWorld中图分类号：文献标识码：A文章编号：of Electric Distribution Networks(1. College of Electronics and Information Engineering, Yili Normal University, Yili 835000, China;2. Yili Branch, Xinjiang Telecommunication Company Limited, Yili 835000, China)Abstract：accident ability of electric distribution networks is conducted for building a strong power grid and ensure the safety running of the power grid. The visual software PowerWorld Simulator developed by University of Illinois is adopted to build a visual model forof recovery strategy under the real accident condition. The simulation results show that the model can intuitively reflect the status of system regular operation and fault situation, and intuitively show the result of recovery strategy.Keywords：收稿日期：基金项目：伊犁师范学院院级项目（）0引言全球范围内频发恶劣的大面积停电事故引起电力工作者的广泛关注，自2003年美加大电网停电事故以来，不少电力工作者致力于研究通过规划未来电网和对现有电网的改造来降低大停电的概率，国外相当一部分电力研究人员对配电网的安全提出了新的要求与看法。

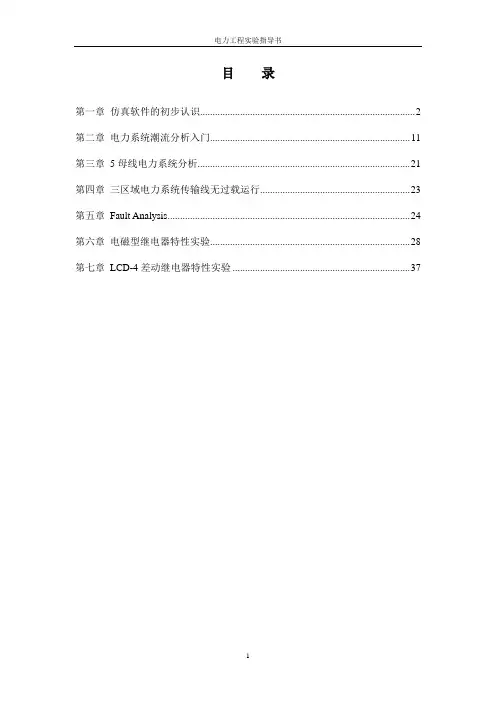

目录第一章仿真软件的初步认识 (2)第二章电力系统潮流分析入门 (11)第三章5母线电力系统分析 (21)第四章三区域电力系统传输线无过载运行 (23)第五章Fault Analysis (24)第六章电磁型继电器特性实验 (28)第七章LCD-4差动继电器特性实验 (37)第一章仿真软件的初步认识一、实验目的掌握电力系统的结构组成，了解电力系统的主要参数，熟悉PowerWorld电力系统仿真软件（简称PWS）的基本操作，在此基础上用PWS 建立一个简单的电力系统模型。
二、实验内容PWS是一个电力系统仿真软件包，其构筑在对用户良好交互性的基础上。
它的核心是一个功能强大的潮流计算软件，可以有效求解多达32500个节点的系统。
这使得电力世界仿真器作为一个独立的潮流分析软件包十分有用。
与其他同类商业应用软件不同，PWS允许用户通过可缩放的彩色动画单线图来模拟一个系统。
在PWS中，输电线路的通断、变压器或发电机的增加、以及联络线功率的交换，一切仅需点击鼠标即可完成。
此外，图形和动画演示的广泛使用增加了用户对系统特性、存在问题和限制条件的理解以及如何修改。
PWS提供了极为方便的模拟电力系统时间特性的工具。
同样，它可以图形化地显示负荷、发电量和联络功率随时间的变化，以及因此产生的系统运行条件的变化。
这项功能在解决电网扩建引起网络结构变化之类问题十分有用。
除了上述特点，PWS以其一体化的经济调度、联络功率交易经济性分析、功率传输分配因子（PTDF）计算和突发事故的强大分析能力而骄傲，所有这一切都可以通过一个易用的界面来实现。
（一）PowerWorld电力系统仿真软件的基本操作在进行电力系统分析时，为了表示实际三相电力系统，常用单线图来表示实际的三相输电线路。
采用单线图的目的是为了图形化地显示电力系统。
本实验要求同学们通过上机实际操作，学会单线图的快捷菜单、文件菜单、编辑菜单、插入菜单、格式菜单、窗口菜单、仿真控制等菜单的使用。

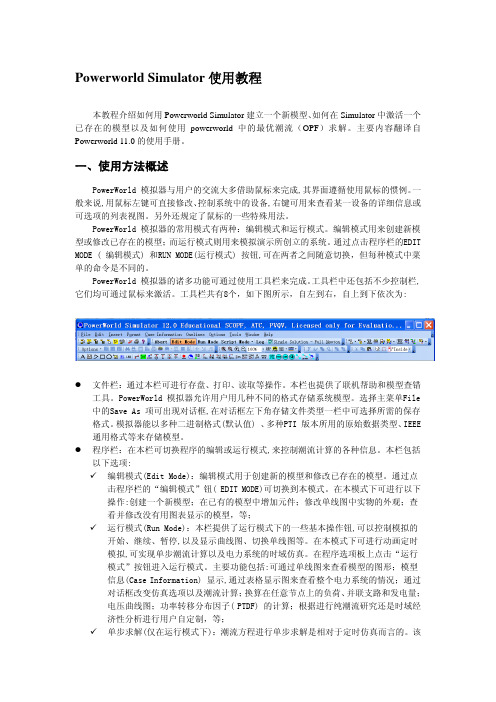

Powerworld Simulator使用教程本教程介绍如何用Powerworld Simulator建立一个新模型、如何在Simulator中激活一个已存在的模型以及如何使用powerworld中的最优潮流（OPF）求解。
主要内容翻译自Powerworld 11.0的使用手册。
一、使用方法概述PowerWorld 模拟器与用户的交流大多借助鼠标来完成,其界面遵循使用鼠标的惯例。
一般来说,用鼠标左键可直接修改、控制系统中的设备,右键可用来查看某一设备的详细信息或可选项的列表视图。
另外还规定了鼠标的一些特殊用法。
PowerWorld 模拟器的常用模式有两种：编辑模式和运行模式。
编辑模式用来创建新模型或修改已存在的模型；而运行模式则用来模拟演示所创立的系统。
通过点击程序栏的EDIT MODE ( 编辑模式) 和RUN MODE(运行模式) 按钮,可在两者之间随意切换，但每种模式中菜单的命令是不同的。
PowerWorld 模拟器的诸多功能可通过使用工具栏来完成。
工具栏中还包括不少控制栏,它们均可通过鼠标来激活。
工具栏共有8个，如下图所示，自左到右，自上到下依次为:z文件栏：通过本栏可进行存盘、打印、读取等操作。
本栏也提供了联机帮助和模型查错工具。
PowerWorld 模拟器允许用户用几种不同的格式存储系统模型。
选择主菜单File 中的Save As 项可出现对话框,在对话框左下角存储文件类型一栏中可选择所需的保存格式。
模拟器能以多种二进制格式(默认值) 、多种PTI 版本所用的原始数据类型、IEEE 通用格式等来存储模型。
z程序栏：在本栏可切换程序的编辑或运行模式,来控制潮流计算的各种信息。
本栏包括以下选项:9编辑模式(Edit Mode)：编辑模式用于创建新的模型和修改已存在的模型。
通过点击程序栏的“编辑模式”钮( EDIT MODE)可切换到本模式。
在本模式下可进行以下操作:创建一个新模型；在已有的模型中增加元件；修改单线图中实物的外观；查看并修改没有用图表显示的模型，等；9运行模式(Run Mode)：本栏提供了运行模式下的一些基本操作钮,可以控制模拟的开始、继续、暂停,以及显示曲线图、切换单线图等。
电力系统仿真软件综述电力系统仿真软件综述随着电力系统规模不断扩大和复杂性增加，对于电力系统的仿真和分析工作变得越来越重要。
电力系统仿真软件被广泛应用于电力系统规划、运行和维护等领域，为电力行业提供了强大的工具和支撑。
本文将综述当前市场上常见的电力系统仿真软件，并对其特点和优势进行分析。
1. PSS/EPSS/E 是一款功能强大的电力系统仿真软件，广泛应用于电气工程领域。
它具有强大的建模、仿真和分析能力，可以模拟复杂的电力系统网络，包括传输线路、变压器、发电机、电容器等设备。
PSS/E 提供了多种仿真分析功能，包括电压稳定性分析、动态稳定分析、短路分析等，可以帮助工程师进行电力系统规划和故障诊断。
2. DIgSILENT PowerFactoryDIgSILENT PowerFactory 是一款领先的电力系统仿真软件，具有广泛的应用场景和强大的建模和仿真功能。
它可以模拟各种电力系统网络，包括输电网、配电网和微电网等。
DIgSILENT PowerFactory 提供了多种分析模块，包括稳态分析、暂态分析、谐波分析等，可以帮助工程师进行电网规划和运行分析。
同时，DIgSILENT PowerFactory 还支持与其他软件的接口对接，方便系统集成和数据交换。
3. EMTP-RVEMTP-RV 是一款专业的电磁暂态仿真软件，主要用于对高压和超高压电力系统进行分析。
它具有高精度的仿真能力，可以模拟各种暂态现象，包括开关操作、故障和雷电等。
EMTP-RV 提供了丰富的元件和模型库，使得建模过程更加简便和准确。
此外，EMTP-RV 还支持并行计算和分布式仿真，提高了仿真效率。
4. PSATPSAT 是一款免费开源的电力系统分析软件，主要用于稳态和暂态分析。
它提供了多种建模元件和模型，可以模拟各种电力设备和控制装置。
PSAT 支持稳态潮流分析、动态模拟和谐波分析等多种分析功能，为电力系统设计和运行提供了强大的工具和支持。

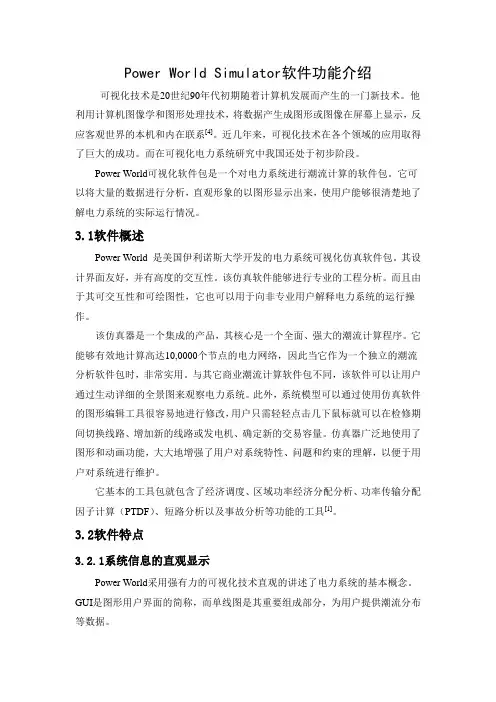

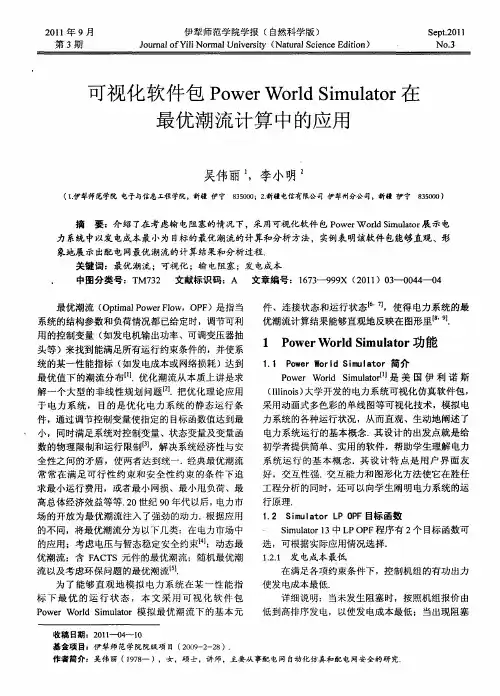

Power World Simulator软件功能介绍可视化技术是20世纪90年代初期随着计算机发展而产生的一门新技术。
他利用计算机图像学和图形处理技术，将数据产生成图形或图像在屏幕上显示，反应客观世界的本机和内在联系[4]。
近几年来，可视化技术在各个领域的应用取得了巨大的成功。
而在可视化电力系统研究中我国还处于初步阶段。
Power World可视化软件包是一个对电力系统进行潮流计算的软件包。
它可以将大量的数据进行分析，直观形象的以图形显示出来，使用户能够很清楚地了解电力系统的实际运行情况。
3.1软件概述Power World 是美国伊利诺斯大学开发的电力系统可视化仿真软件包。
其设计界面友好，并有高度的交互性。
该仿真软件能够进行专业的工程分析。
而且由于其可交互性和可绘图性，它也可以用于向非专业用户解释电力系统的运行操作。
该仿真器是一个集成的产品，其核心是一个全面、强大的潮流计算程序。
它能够有效地计算高达10,0000个节点的电力网络，因此当它作为一个独立的潮流分析软件包时，非常实用。
与其它商业潮流计算软件包不同，该软件可以让用户通过生动详细的全景图来观察电力系统。
此外，系统模型可以通过使用仿真软件的图形编辑工具很容易地进行修改，用户只需轻轻点击几下鼠标就可以在检修期间切换线路、增加新的线路或发电机、确定新的交易容量。
仿真器广泛地使用了图形和动画功能，大大地增强了用户对系统特性、问题和约束的理解，以便于用户对系统进行维护。
它基本的工具包就包含了经济调度、区域功率经济分配分析、功率传输分配因子计算（PTDF）、短路分析以及事故分析等功能的工具[1]。
3.2软件特点3.2.1系统信息的直观显示Power World采用强有力的可视化技术直观的讲述了电力系统的基本概念。
GUI是图形用户界面的简称，而单线图是其重要组成部分，为用户提供潮流分布等数据。
在单线图中，分别用不同颜色的图元来表示电力系统中不同的元件。
实验简介一．仿真软件简介“电力世界仿真器” (Power World Simulator)。
Power World Simulator是一个优秀的软件包，能够处理任何规模的电力系统，在大学、公司、政府管理人员、电力市场人员等中被广泛使用。
本书的CD在该软件平台上集成了计算例题、问题和课程设计，对学生学习及理解概念和方法很有帮助。
可视化电网是最新的研究成果，也是今后电力系统潮流计算、研究的方向。
其中关于潮流管理、网络控制、电力市场环境下的线路阻塞、三维网络图、市场力等问题都是很新的。
良好的人机交互界面，使用者可依托Power World Simulator，在该软件的基础上进行方便的修改，或者按照自己的设计要求，搭建实际的电力网络进行仿真。
具有一定的实用性。
二．软件使用说明两种模式：运行模式（Run Mode）、编辑模式（Edit Mode）以两母线电力系统（Two Bus Power System）为例，介绍“电力世界仿真器”的使用：菜单栏：文件、仿真、例题信息、选项/工具、最优潮流、窗口、帮助“文件”：新建、打开、保存、关闭、打印等“仿真”：运行、暂停、重新开始、恢复还原、牛顿单步潮流算法、极坐标牛顿-拉弗逊潮流算法、高斯-塞德尔潮流算法等“例题信息”：例题简介、发电机信息、母线（节点）信息、线路/变压器信息、负荷信息、导纳矩阵等“选项/工具”：算法/环境---潮流算法（迭代收敛误差、最大迭代次数、功率基准、缺省潮流算法等）、短路分析工具栏：略Message log：信息日志，记录运行过程中的状态数据例1-1 两节点电力系统的潮流仿真1）打开例1-1：File—Open Case—Example1-1—Two Bus Power System2）分析例1-1：a．单电源辐射型网络，网络元件（发电机、负荷、线路、断路器），网络节点（母线），额定电压，负荷率饼状图b．元件参数：指向相应元件点右键---Information Dialogue．各元件参数如下：发电机：Bus Number、Bus Name、ID、StatusPower and V oltage Control；Input-Output；Fault Parameter母线：Bus Number、Bus Name、V oltage（p.u.）、V oltage（kv）、Angle（deg）、Status、Device Info（Load Information、Generator Information、ShuntAdmittance）线路（变压器）：From Bus---To Bus、Nominal kv、Circuit、Parameter（R、X、B、C）；Limit A/B/C；Status；Flows：Line flow at Bus（Bus A）、Line flow at Bus（Bus B）负荷率饼状图：From Bus---To Bus、Circuit、MVA Rating负荷：Bus Number、Bus Name、ID、StatusLoad Information：Base Load Model（Constant Power、Constant Current、Constant Impedance ）；Current Load（MW V alue、Mvar V alue、LoadMultiplier、Bus V oltage Magnitude）3）运行例1-1：a．Play（开始迭代）---Pause，观察仿真结果b．更改元件的参数，如负荷大小、线路阻抗等，重新进行仿真4）结果分析a．观察仿真结果，如各节点电压、负荷率、功率分布、功率损耗等b．记录各相关元件的参数，采用手算潮流的方法分析计算，并与仿真结果进行对比。
电力系统运行状态可视化技术分析本文对电力系统运行状态可视化定义、可视化展现内容和可视化技术分类进行整理和总结，对我们公司电网调度自动化产品的可视化技术策略进行了分析和思考，用于公司内部进行可视化预研及开发参考。
一、电力系统运行状态可视化的定义文献[1]是国内较早提出数字化电网概念，电网可视化是数字电网的主要组成部分。
国外早期进行这方面研究的院校是University of Illinois at Urbana-Champaign(UIUC)大学，并在1996年发表了《电力系统及其元件可视化技术最终报告》（美国行业/大学合作研究中心的国家科学基金项目）这一重要成果。
该校的主要研发人员Weber J D, Overbye T J.等创办了Power World公司[2]，进行产业化推广。
该公司在电网可视化研究方面处理领先地位，2006年与广西电力勘探设计研究院数字电网研究中心[3]合作，进行国内的推广工作。
根据该网站最新报道，东方电子欲该中心合作，在DF8002系统上集成，估计目前的困难是由于Power World公司的产品只支持 Windows平台，文中提及了东方电子非常期待Power World的Unix版本尽早问世。
电力系统可视化是国内近几年研究的热点，在多方面[4] [5] [6] [7] [8] [9] [10]。
国内电网研究成果比较多的院校有四川大学、浙江大学。
文献[11]是国内较早介绍科学计算可视化的技术和应用状况，并结合电力系统中信息与数据的特点，提出了可视化技术在电力系统研究中应用的方式和设想。
文献[12]对当前的电力系统运行状态可视化技术进行了较全面的阐述。
综合这些文献，我们可以给出可视化的定义：可视化技术是把各种繁杂的数据转换成直观的几何表示（图形和图像），从而有利于人们正确理解数据或过程的含义。
电力系统运行监视可视化(visualization of power system operating state)是指利用可视化技术将系统运行状态以图形或图像方式予以显示，以使系统运行人员更方便、更直观地了解当前系统的运行状态，以便其采取的运行控制措施更有效、更有针对性[12]。

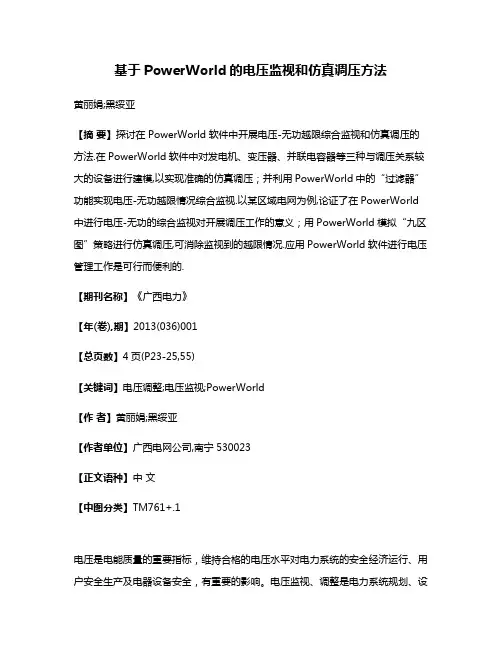

基于PowerWorld的电压监视和仿真调压方法黄丽娟;黑绥亚【摘要】探讨在PowerWorld软件中开展电压-无功越限综合监视和仿真调压的方法.在PowerWorld软件中对发电机、变压器、并联电容器等三种与调压关系较大的设备进行建模,以实现准确的仿真调压；并利用PowerWorld中的“过滤器”功能实现电压-无功越限情况综合监视.以某区域电网为例,论证了在PowerWorld 中进行电压-无功的综合监视对开展调压工作的意义；用PowerWorld模拟“九区图”策略进行仿真调压,可消除监视到的越限情况.应用PowerWorld软件进行电压管理工作是可行而便利的.【期刊名称】《广西电力》【年(卷),期】2013(036)001【总页数】4页(P23-25,55)【关键词】电压调整;电压监视;PowerWorld【作者】黄丽娟;黑绥亚【作者单位】广西电网公司,南宁530023【正文语种】中文【中图分类】TM761+.1电压是电能质量的重要指标，维持合格的电压水平对电力系统的安全经济运行、用户安全生产及电器设备安全，有重要的影响。
