在使用产品前请仔细阅读本说明执行标准：Q/SCHZAT001-2007产品说明书名称：煤矿用电容式发爆器型号：F D ×××Z系列四川省安全科学技术研究院四川汇智安泰科技有限公司版权所有© 2007 版本号：1.0目录1产品概述 (1)2产品型号规格及参数 (1)3注意事项 (1)4操作说明 (2)5故障排除 (3)6包装、运输、贮存 (3)7技术服务 (4)您好！感谢您使用本产品！为了保证安全并获得产品最佳使用效果，在安装、使用前请仔细阅读本说明书并妥善保存。
产品制造厂家对本说明书相关内容做出改动时，保留不另行通知的权力。
产品制造厂家对本说明书的各条款内容保留最终解释权。
警示！禁止在井下和有爆炸性气体的环境中拆卸和维修本产品！联机工作模式禁止在井下进行！维修时，不得改变电路及有关的元器件的型号及参数！1 产品概述FD 型Z 系列煤矿用电容式发爆器采用指纹识别、嵌入式微处理及串行通信技术，利用人体指纹唯一性和不可替代性原理开发的新型发爆装置。
具有操作简单、发爆能力强、指纹识别精度高、可反复充电等特点，从技术上能够杜绝违规放炮现象的发生，保证了“三人连锁”放炮，极大地提高了煤矿井下放炮作业的安全。
本产品为矿用隔爆兼本质安全型，防爆标志：Exd(ib) I 。
2 产品型号规格及参数电子开关单片机电池组指纹模块状态指示电容库时钟电路升压电路高压输出正极高压输出负极毫秒发爆开关智能发爆器RS232RS232充电插座充电器PC 机及外置指纹采集设备DC/DC电平转换Flash光电隔离主参数以引爆镍铬桥丝工业电雷管的额定发数表示，优选系列为50、100、150、200。
序号 项目 技术指标 序号 项目 技术指标 1 产品型号 FD100Z/FD200Z10 镍氢电池电压(V) 8.4V 2 发爆能力(发) 100/200 11 电池充电时间(h) 8 3 最大外接负载(Ω) 620Ω/1220Ω 12 指纹比对时间(s) ≤1 4 电压峰值(V) ≤2000/≤2800 13 工作环境温度(℃) -10~45 5 标准冲量(A 2ms) 8.7~12 14 工作环境湿度(%) 45~90 6 放炮供电时间(ms) ≤4 15 大气压力(kpa) 80~106 7 发爆充电时间(s)10 16 存储环境温度(℃)-40~60 8 U0（V ） 5.5 17 重量(kg) 1.4 9I0（mA)75018外形尺寸(mm)185*130*503 注意事项（设备管理办法）(1) 严格按照煤矿井下电器设备管理办法正确使用发爆器；(2) 严禁在井下和有爆炸性气体的环境中拆卸和维修发爆器，非指定维修人员，不得擅自拆卸发爆器；(3) 当发爆器在充电期间或充电完成后，禁止进行放炮网络通断的测试； (4) 在充电期间或充电完成后，严禁操作人员用手触摸发爆器输出接线柱；发爆器输出接线柱RS232接口指纹输入窗口 发爆器钥匙插孔发爆网路导通测试端子导通状态指示 发爆器工作状态指示(5)当发爆器充电完成后，放炮电容将维持高压1分钟，1分钟之内放炮员必须放炮；(6)如果充电期间或充电完成后，要取消本次放爆作业，必须取下母线，并注意首先取发爆器右边接线柱上的母线（负极），再取左边的；(7)不得将硬物与指纹传感器表面接触，以免划伤指纹传感器表面，影响指纹识别；(8)设备维护保养：为使指纹传感器处于灵敏状态，必须保持传感器表面的清洁；在进行指纹识别操作时，手指应清洁和湿润，如果手指干燥、不清洁，须用半湿毛巾擦拭手指，再进行指纹识别操作，直到相应的指示灯提示识别通过为止；(9)为保证元器件的使用寿命，请不要长时间让发爆器处于充电完成状态；(10)当电源指示灯闪烁时，表示电池电力不足，需要及时充电，以免损伤充电电池，新电池前两次充电，应保证8小时的充电时间；(11)当发爆器长期库存或停用时，每隔3个月必须充电一次；(12)禁止将发爆器长时间搁置于井下，以免发爆器受潮，影响其性能。

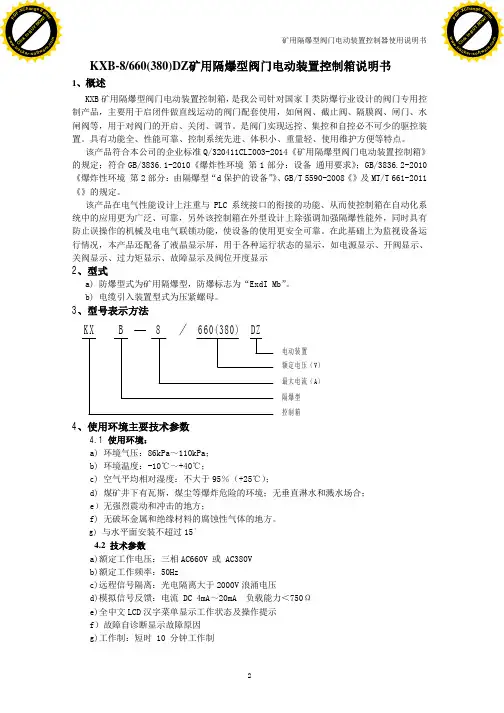

KXB-8/660(380)DZ 矿用隔爆型阀门电动装置控制箱说明书1、概述KXB 矿用隔爆型阀门电动装置控制箱，是我公司针对国家Ⅰ类防爆行业设计的阀门专用控制产品，主要用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节。
是阀门实现远控、集控和自控必不可少的驱控装置。
具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
该产品符合本公司的企业标准Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定；符合GB/3836.1-2010《爆炸性环境 第1部分：设备 通用要求》；GB/3836.2-2010《爆炸性环境 第2部分：由隔爆型“d 保护的设备”》、GB/T 5590-2008《》及MT/T 661-2011《》的规定。
该产品在电气性能设计上注重与PLC 系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可靠，另外该控制箱在外型设计上除强调加强隔爆性能外，同时具有防止误操作的机械及电电气联锁功能，使设备的使用更安全可靠。
在此基础上为监视设备运行情况，本产品还配备了液晶显示屏，用于各种运行状态的显示，如电源显示、开阀显示、关阀显示、过力矩显示、故障显示及阀位开度显示2、型式a) 防爆型式为矿用隔爆型，防爆标志为“ExdI Mb ”。
b) 电缆引入装置型式为压紧螺母。
3、型号表示方法4、使用环境主要技术参数4.1 使用环境：a) 环境气压：86kPa ～110kPa ； b) 环境温度：-10℃～+40℃；c) 空气平均相对湿度：不大于95％（+25℃）；d) 煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋水和溅水场合； e ）无强烈震动和冲击的地方；f) 无破坏金属和绝缘材料的腐蚀性气体的地方。
g) 与水平面安装不超过15 ◦4.2 技术参数a)额定工作电压：三相AC660V 或 AC380V b)额定工作频率：50Hzc)远程信号隔离：光电隔离大于2000V 浪涌电压d)模拟信号反馈：电流 DC 4mA ～20mA 负载能力＜750Ω e)全中文LCD 汉字菜单显示工作状态及操作提示 f ）故障自诊断显示故障原因 g)工作制：短时 10 分钟工作制h)安装方式：水平安装方式 4.3结构及外形4.3.1结构如（图1）所示4.3.2外形尺寸见（图2）图24.3.3电气元件安装位置如图所示、见（图3）4.4控制箱电控保护及性能参数4.4.1欠压保护：当三相交流电源电压降至额定电压的85%以下时，主控板实现保护，停止控制输出，实现对控制对象的保护。
国家安全监管总局国家煤矿安监局关于发布禁止井工煤矿使用的设备及工艺目录禁止使用和淘汰的煤矿设备及工艺目录（第一批）1．采用DW10断路器的矿用隔爆型馈电开关2．QC83-80/660、QC83-80 /660 N、QC83-120/660(380)、QC83-225/330(380)矿用隔爆型电磁起动器3．煤矿用隔爆型插销开关4． PB2、PB3、PB4型矿用隔爆高压开关5．油浸式低压电气设备（井下硐室外禁止使用；硐室内自2007年1月1日起禁止使用）6．BJO2系列隔爆型三相异步电动机、BJ3系列隔爆型三相异步电动机7．KJ1600/1220单筒缠绕式矿井提升机8．非防爆运输机车（煤与瓦斯突出矿井和瓦斯喷出危险区域禁止使用）9．钢丝绳牵引的耙装机（高瓦斯区域、煤与瓦斯突出危险区域煤巷掘进工作面禁止使用）10．ZYZ、ZY3型液压支架11．单光源矿用安全帽灯（按国家煤矿安全监察局煤安监监察字[2005]30号文件执行）12．柳条（藤条、竹条）矿用安全帽13．非阻燃抗静电输送带14．非阻燃电缆15．非阻燃抗静电风筒16．铝包电缆17．铝芯电缆（采区低压电缆禁止使用）18．黑火药、冻结或半冻结的硝化甘油类炸药19．导爆管、普通导爆索和火雷管20．巷道采煤方法21．前进式采煤方法（高瓦斯矿井、煤与瓦斯突出矿井、开采易自燃和自燃的煤层（薄煤层除外）矿井的采煤工作面禁止采用）禁止井工煤矿使用的设备及工艺目录（第二批） 1.QC8、QC10、QC12系列电磁起动器（发布之日起 一年后禁止使用） 2.采用CJ8、CJ10系列接触器的矿用隔爆型电磁起动器（发布之日起一年后禁止使用）3.采用JR0，JR9，JR14，JR15，JR16-A、B、C、D系列热继电器的矿用隔爆型电磁起动器和综合保护装置（发布之日起一年后禁止使用）4.采用DZ10系列塑壳断路器的矿用隔爆型馈电开关（发布之日起一年后禁止使用） 5.HD6、HD3-100、HD3-200、HD3-400、HD3-600、HD3-1000、HD3-1500型刀开关（发布之日起一年后禁止使用） 6.GL动圈式反时限过流继电器（发布之日起一年后禁止使用） 7.KSJ、KSJL系列变压器（发布之日起一年后禁止使用） 8.油断路器（发布之日起一年后禁止使用） D型绞车电控（发布之日起一年后禁止使用） 10.非本质安全电话机（包括普通电话机和矿用隔爆磁石电话机和矿用隔爆磁石电话机，发布之日起禁止使用） 11.非防爆柴油机无轨胶轮车（发布之日起禁止使用） 12.单缸防爆柴油机无轨胶轮车（发布之日起禁止使用） 13.JKA型矿井提升机（发布之日起一年后禁止使用） 14.KJ型矿井提升机（发布之日起一年后禁止使用） 15.XKT型矿井提升机（发布之日起一年后禁止使用） 16.水阻调速的调度绞车（发布之日起一年后禁止使用） 17.JBT局部通风机（发布之日起一年后禁止使用） 18.回采工作面木支柱支护(800毫米以下煤层除外。
