电离层无线电波传播
dianliceng wuxian dianbo chuanbo
电离层无线电波传播
radio wave propagation in the ionosphere
无线电波在电离层中传播的规律及其应用的研究，早先着重于电波在电离层F2层电子密度峰值以下区域的传播问题，人造卫星上天以后，扩展到穿越整个电离层区域的传播规律问题。
基本理论 电离层由自由电子正离子负离子、分子和原子组成，是部分电离的等离子体介质。带电粒子的存在影响无线电波的传播，其机制是带电粒子在外加电磁场的作用下随之振动，从而产生二次辐射，同原来的场矢量相加，总的效果表现为电离层对电波的折射指数小于1。由于自由电子的质量远小于离子的质量,一般电子的作用是主要的，只要考虑电子就够了。但如电波频率较低而接近于离子的等离子体频率时，离子的影响也不能忽略。由于地磁场的存在，带电粒子也受它的影响，所以电离层又是各向异性的（见磁离子理论）。电离层的形成和结构特性是受太阳控制的，因此它既随时间又随空间变化。在这样复杂的介质中，分析无线电波传播问题必须建立相对简化的物理模型并根据电波的频率采用相应的理论和方法。对于电离层电波传播，介质的折射指数是一个最根本的参数，实验证明相当有效。为人们普遍接受的磁离子理论表达的折射指数的公式称为阿普尔顿-哈特里公式,它是电离层电子密度和电波频率的函数，所以又被称为色散公式，而电离层则是一种色散介质。对于短波和波长更短的电波传播问题，可以采用近似的射线理论，对长波和超长波则一般需要采用波动理论，有时可将地面和电离层底部之间看作一个同心球形波导。
折射和反射 电离层的折射指数主要取决于电子密度和电波频率，电子密度愈大或电波频率愈低，折射指数愈小。因为电离层的折射指数小于1,电波在电离层中受到向下折射，在垂直投射的情况下，折射指数等于零时，电波不能传播，产生“反射”。在一定值的电子密度情况下，使折射指数为零的频率称为电波的临界频率，在地磁场的影响可以忽略时，这一频率就等于电子的等离子体频率。电离层的电子密度随高度的变化具有分层结构（见电离层结构），因此从地面向上传播的电波受到折射后传播路径逐步弯曲，最后转向地面；从而使地面上的远距离传播成为可能。较高频率的电波，穿透电离层的程度也较深，受折射影响偏离直线传播的程度则较小。电波频率超过某一数值时将穿透整个电离层而不被反射。在垂直投射时，对应这一频率的值就是电离层最大电子密度处的临界频率。在斜投射的情况下，也有一个大于上述垂直投射时临界频率的临界值，称为最高可用频率,用MUF表示，只有当使用的电波频率低于它时，电波才能返回地面。显然MUF与电波的投射角度有关,仰角愈小，MUF愈大，传播的距离也愈远。

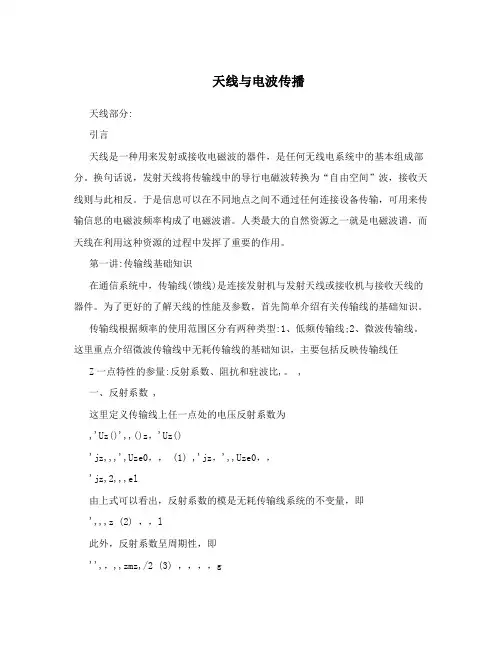

天线与电波传播
天线部分:
引言
天线是一种用来发射或接收电磁波的器件，是任何无线电系统中的基本组成部分。换句话说，发射天线将传输线中的导行电磁波转换为“自由空间”波，接收天线则与此相反。于是信息可以在不同地点之间不通过任何连接设备传输，可用来传输信息的电磁波频率构成了电磁波谱。人类最大的自然资源之一就是电磁波谱，而天线在利用这种资源的过程中发挥了重要的作用。
第一讲:传输线基础知识
在通信系统中，传输线(馈线)是连接发射机与发射天线或接收机与接收天线的器件。为了更好的了解天线的性能及参数，首先简单介绍有关传输线的基础知识。
传输线根据频率的使用范围区分有两种类型:1、低频传输线;2、微波传输线。这里重点介绍微波传输线中无耗传输线的基础知识，主要包括反映传输线任
Z一点特性的参量:反射系数、阻抗和驻波比,。 ,
一、反射系数 ,
这里定义传输线上任一点处的电压反射系数为
,'Uz()',,()z，'Uz()
'jz,,,',Uze0，， (1) ,'jz，',,Uze0，，
'jz,2,,,el
由上式可以看出，反射系数的模是无耗传输线系统的不变量，即
',,,z (2) ，，l
此外，反射系数呈周期性，即
'',，,,zmz,/2 (3) ，，，，g Z二、阻抗
