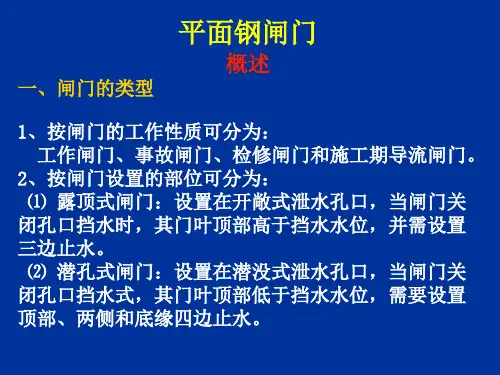

平面钢闸门

工程概况：

闸门是用来关闭、开启或者局部开启水工建筑物中过水孔口的活动结构。其主要作用是控制水位、调节流量。闸门是水工建筑物的重要组成部分，它的安全与适用，在很大程度影响着整个水工建筑物的原行效果。

设计目录：

1. 水工刚结构潜孔式焊接平面钢闸门设计计算书。。。。。。。。1 （1）设计资料及有关规定。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1

（2）闸门结构的形式及布置。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1

<1>闸门尺寸的确定。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1

<2>主梁的布置。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1

（3）面板设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2

（4）水平次梁、顶梁和底梁地设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3

（5）主梁设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6

（6）横隔板设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8

（7）边梁设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9

（8）行走支承设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10

目录

一、设计资料及有关规定·1

二、闸门结构的形式及布置·1

三、面板设计·2

四、水平次梁、顶梁和底梁地设计·3

五、主梁设计·6

六、横隔板设计·9

七、纵向连接系·10

八、边梁设计·10

九、行走支承设计·12

十、 轨道设计·13

十一、止水布置方式·13

十二、埋固构件·14

十三、闸门启闭力·14

十四、闸门的启闭机械·14

实用标准

文案大全 一、设计资料及有关规定

1、闸门形式：潜孔式平面钢闸门

2、孔口尺寸（宽×高）：7.0m×12.0m

3、上游水位：67m

4、下游水位：0.1m

5、闸底高程：0m

6、启闭方式：电动固定式启闭机

7、材料： 钢结构：Q235-A.F

焊条：E43型

行走支承：采用滚轮支承

止水橡皮：侧止水和顶止水用P型橡皮，底止水用条型橡皮

8、制造条件：金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准。

9、规范：《水利水电工程钢闸门设计规范 SL 1974-2005》

二、闸门结构的形式及布置

1、闸门尺寸的确定

闸门高度：12.2m

闸门的荷载跨度为两止水的间距：7.0m

闸门计算跨度：10+2×0.22=7.44(m)

设计水头：67m

实用标准

文案大全

2、主梁的数目及形式

主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。因为闸门跨度L=7m,闸门高度h=12m,L

3、主梁的布置

本闸门为高水头的深孔闸门，主梁的位置可按主梁均匀间隔来布置。设计时按最下面的那根受力最大的主梁来设计，各主梁采用相同的截面尺寸。

实用标准

文案大全

4、梁格的布置及形式

梁格采用复式布置与等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。水平次梁为连续梁，其间距应均匀，以减少计算量。

5、连接系的布置与形式

（1）横向连接系，根据主梁的跨度，决定布置5道横隔板，其间距为1.24m，横隔板兼作竖直次粱。

1

一．设计资料

闸门形式：引水道露顶式平面钢闸门;

孔口净宽：10.00m；

设计水头：7.00m;

结构材料：平炉热轧碳素钢A3；

焊条：E43；

止水橡皮：侧止水用P型橡皮，底止水用条形橡皮；

行走支承：采用胶木滑道，压合胶木为MCS -- 2;

混凝土标号：采用C25号混凝土;

二.闸门详细设计过程

主要包括：荷载计算、门叶结构设计、梁的连接设计、闸门的外部结构设计。

Ⅰ：荷载计算

主要包括：静水压力、闸门自重、地震动水压力、计算荷载的确定。

1.静水压力：

对于闸门高度，考虑风浪所引起的波动，门顶超高0.2 m，H=7+0.2=7.2 m ;下图（1）是静水压力计算图，由公式q=12 γ HS 2Bg 其中，Hs-----水高，B-----孔口净宽，γ---水的容重，淡水取γ =1.0 g/cm3。

∴ q=12 γ HS 2Bg=12 ×1×72×10×9.8=2401 KN ; p=240.1 kN/m ;

合力作用线至顶部的距离HC=23×HS=4.7 m

图（1）静水压力计算图 图 （2） 闸门主要尺寸图

2.估算闸门自重

根据经验公式：对于5m≤H≤8m 时，G=Kz×KC×Kg×H1.43×B0.88

其中，G-----闸门自重（kN） H------闸门高度（m） B------孔口宽度（m）

Kz----闸门行走支承系数，对于滚动支承，Kz=1.0

2

Kc----材料系数，普通碳素结构钢，Kc=1.0

Kg----闸门高度系数，5m≤H≤8m，Kg=0.13

将以上数据带入得：G=Kz×KC×Kg×H1.43×B0.88

=1.0×1.0×0.13×7.21.43×100.88

=162.61 kN

即闸门的自重为162.61 kN.

3.地震动水压力

GK1K2K3A(孔口面积）HS（设计水头）

18.6410.92111.2240.360.91.11.050.60.730.2210.9310.40.73

GKzKcKgB（孔口宽度）H（孔口高度）17.601.310.15623110.331.310.135769.121.311210

GKbKcHs(设计水头）B（孔口宽度）H（孔口高度）4.000.47212.510316.400.07513158潜孔式平面滚轮闸门

露顶式平面钢闸门

露顶式弧形钢闸门K1K2K3工作门、事故门H/B≥2Hs<60m检修门、导流门H/B<1Hs≥60m其他情况

备注H<5m5m8m

备注

B≤10mB>10mKg--孔口高度系数；当H<5m时，取0.156；当5m8m时计算G=0.012KzKcH1.65B1.85

Kb--孔口宽度系数；当B≤5m时，Kb=0.29,5m20m时，Kb=0.105。

Kc--材料系数；闸门用普通碳素钢取1.0，用低合金钢取0.8。Kc--材料系数；闸门用普通碳素钢取1.0，用低合金钢取0.8。KZ--闸门行走支承系数；滑动支承取0.81，滚轮支承取1.0，台车式支承取

6；当5m8m时，按下式29,5m

0，用低合金钢取0.8。0，用低合金钢取0.8。81，滚轮支承取1.0，台车式支承取1.3。
