三FX2N系列PLC的编程元件软元件
三 FX系列PLC的编程元件(软元件) 2N
, 软元件, 是PLC内的一种类似于传统继电器的编程元件(有的书上称为
软继电器)，除输入输出有点特殊外，都是用PLC内部的存储单元的状态
来表示的。
, 不同厂家、不同系列的PLC，其编程元件的功能和编号(地址)也不相
同，因此在编写PLC程序时，必须熟悉所选用PLC的每条指令所涉及的
编程元件的功能和编号。
, FX系列中几种常用型号PLC的编程元件及编号如下表所示。
, FX系列PLC编程元件的编号由字母和数字组成，X、Y用八进制编号，其
它均用十进制编号。
通过对FX系列PLC的9类软元件的讲解来全面了解FX系列PLC的内部2N
软继电器。
FX系列PLC的内部软继电器及编号
PLC型号 FX2N FX0S FX1S FX0N FX1N 编程元件种类 (FX2NC) 输入继电器X
X0,X17 X0,X17 X0,X43 X0,X43 X0,X77 (按8进制编号) (不可扩展) (不可扩展)
(可扩展) (可扩展) (可扩展) 输出继电器Y Y0,Y15 Y0,Y15 Y0,Y27 Y0,Y27
Y0,Y77 (按8进制编号) (不可扩展) (不可扩展) (可扩展) (可扩展) (可扩展)
辅助 普通用 M0,M495 M0,M383 M0,M383 M0,M383 M0,M499 继电器 保持用
M496,M511 M384,M511 M384,M511 M384,M1535 M500,M3071 M 特殊用
M8000,M8255(具体见使用手册) 初始状态用 S0,S9 S0,S9 S0,S9 S0,S9 S0,S9 状态 返回原点用 - - - -
S10,S19 寄存器 普通用 S10,S63 S10,S127 S10,S127 S10,S999 S20,S499 S 保持用 - S0,S127 S0,S127 S0,S999 S500,S899
三菱plc特殊继电器_
第一篇：三菱plc特殊继电器_

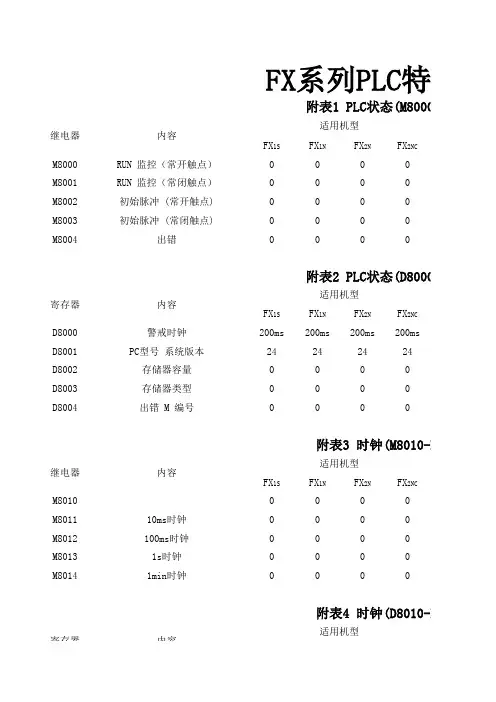

特殊软元件
一 PC状态 M8000 M8002 M8004 M8006 M8008 D8001
D8003 D8005 D8007 D8009 二 时钟 M8011 M8013 M8015 M8017
M8019 D8011 D8013 D8015 D8017 D8019 三 标志 M8020 M8022
M8024 M8025 M8027 RUN监控(a触点)M8001
RUN监控(b触点)初始脉冲(a触点)M8003 初始脉冲(b触点)发生出错 M8005 电池电压下降 电池电压下降锁存 M8007 电源瞬停检测
停电检测 M8009 DC24V关断 PLC型号及系统版本 D8002 存储器容量 存储器类型 D8004 出错M地址号 电池电压 D8006 电池电压下降检出电平瞬停次数 D8008
停电检测时间
DC24V关断的单元编号
震荡周期10ms M8012 震荡周期100ms 震荡周期1s M8014 震荡周期1分钟 计时停止及预置 M8016
时间读出时显示停止
±30秒的修正 M8018 检测RTC卡盒是否插入 实时时钟(RTC)出错 D8010 当前扫描时间 最小扫描时间 D8012 最大扫描时间 秒
D8014 分 时 D8016 日 月 D8018 年
星期(0:星期日~6:星期六)
零(加减运算结果为0时置位)M8021 借位
进位 M8023
小数点运算标志
处于ON状态时执行指令、传送方向翻转 HSC方式 M8026
RAMP方式 PR方式 M8028
FROM./TO指令 执行中允许中断标志
M8029 D8029 指令执行完成 D8028 V寄存器内容
Z寄存器内容 四 PLC方式 M8030 M8031 M8032 M8033 M8034 M8035
M8036 M8037 M8038 M8039 电池LED灯灭指令 全清非保持存储器 全清保持存储器 停止时存储器保持 禁止所有输出 强制RUN方式

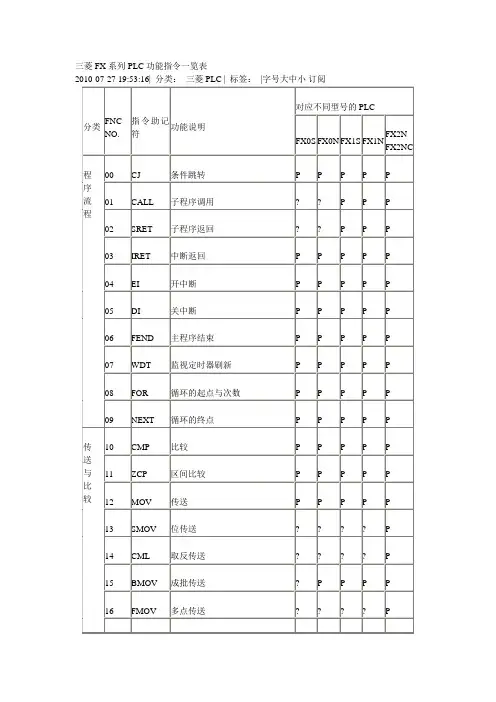

三菱FX系列PLC功能指令一览表
2010-07-27 19:53:16| 分类： 三菱PLC | 标签： |字号大中小 订阅
分类
FNC
NO.
指令助记符
功能说明
对应不同型号的PLC
FX0S
FX0N
FX1S
FX1N
FX2N
FX2NC
程
序
流
程
00
CJ
条件跳转
P
P
P
P
P
01
CALL
子程序调用
?
?
P
P
P
02
SRET
子程序返回
?
?
P
P
P
03
IRET
中断返回
P
P
P
P
P
04
EI
开中断
P
P
P
P
P
05
DI
关中断
P
P
P
P
P
06
FEND
主程序结束
P
P
P
P
P
07
WDT
监视定时器刷新
P
P
P
P
P
08
FOR
循环的起点与次数
P
P
P
P
P
09
NEXT
循环的终点
P
P
P
P
P
传
送
与
比
较
10
CMP
比较
P
P
P
P
P
11
ZCP
区间比较
P
P
P
P
P
12
MOV
传送
P
P
P
P
P
13
SMOV
位传送
?
?
?
?
P
14
CML
取反传送
?
?
?
?
P
15
BMOV
成批传送
?
P
P
P
P
16
FMOV
多点传送
?
?
?
?
P
17 XCH 交换 ? ? ? ? P
18
BCD
二进制转换成BCD码
P
P
P
P
P
19
BIN
BCD码转换成二进制
P
P
P
P
P
算
术
与
逻
辑
运
算
20
ADD
二进制加法运算
P
P
P
P
P
21
三菱FX系列PLC基本指令.步进梯形图指令
FX 系列 PLC 有基本顺控指令 20 或 27 条、步进梯形图指令 2 条、应用（功能）指令 100 多条（不同系列有所不同）。以 FX2N
为例，介绍其基本顺控指令和步进指令及其应用。
FX1N，FX2N，FX2NC 共有 27 条基本顺控指令，2条步进梯形图指令。
三菱FX系列PLC基本指令一览表
助 记 符 名 称 功 能 回路表示和对象软元件
LD 取 运算开始a接点
LDI 取反 运算开始b接点
LDP 取脉冲 上升沿检出运算开始
LDF 取脉冲 下降沿检出运算开始
AND 与 串联连接a接点
ANI 与非 串联连接b接点
ANDP 与脉冲 上升沿检出串联连接
ANDF 与脉冲 下降沿检出串联连接
OR 或 并联连接a接点
ORI 或非 并联连接b接点
ORP 或脉冲 上升沿检出并联连接
ORF 或脉冲 下降沿检出并联连接
ANB 回路块与 回路之间串联连接
ORB 回路块或 回路块之间并联连接
OUT 输出 线圈驱动指令
SET 置位 线圈动作保持指令
RST 复位 解除线圈动作保持指令
PLS 脉冲 线圈上升沿输出指令
PLF 下降沿脉冲 线圈下降沿输出指令
MC 主控 公共串联接点用线圈指令 MCR 主控复位 公共串联接点解除指令
MPS 进栈 运算存储
MRD 读栈 存储读出
MPP 出栈 存储读出和复位
INV 反转 运算结果取反
NOP 空操作 无动作 消除程序或留出空间
END 结束 程序结束 程序结束，返回到0步
STL 步进梯形图 步进梯形图开始
RET 返回 步进梯形图结束
FX系列PLC — 取指令与输出指令（LD/LDI/LDP/LDF/OUT）
（ 1 ） LD （取指令） 一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。
