循环水式真空泵工作原理及使用方法
一、工作原理
循环水式真空泵是一种以水为工作介质的真空泵，它通过水的循环流动来吸收气体和蒸汽等物质，达到排空的目的。循环水式真空泵主要由泵体、转子、水箱、进出水口等部分组成。其工作原理类似于吸尘器，只是在排放灰尘的同时将水也一起排放了。
在工作过程中，泵体内的转子通过电机提供的动力而高速旋转，形成一定的压力差，使气体和蒸汽等物质从进口处进入泵体，并与回转的转子接触。在接触的过程中，气体和蒸汽等物质得到了一定的动能，使得它们的运动方向由原来的水平方向变成了垂直方向，从而被抛向泵体的壁面上。在移动的过程中，气体与壁面的摩擦力会使其能量逐渐减弱，最终停止在泵壳内。
在操作过程中，水箱内的水被循环引流，并分别从它的第一进口和第一出口流回水箱，形成了一个壳体通道和泵壳之间的水环，直接与泵体相连，使泵体的进气口和出气口均被淋湿。这样做可以使气体和蒸汽等物质得到了一个湿性表面，有利于它们附着在泵壳表面上。
二、使用方法
循环水式真空泵在工业制造业和实验室中的广泛应用使得它成为了一个极为重要的工具。使用循环水式真空泵需要以下注意事项：
1. 确保系统紧密密封
使用循环水式真空泵时需要确保所有系统元件都正确组装好并紧密密封。任何空气或蒸汽等物质进入系统都会严重影响负压度和抽真空能力。
2. 吸气速率要适当
循环水式真空泵可以在一定的压强范围内工作，但是过快的泵入速率会减少泵体的抽真空能力，同时也会增加水在泵体内发生蒸汽化的机率。
3. 启动时间要适当
循环水式真空泵启动时间不应超过5分钟。长时间使用循环水式真空泵会引起泵体的过热，给设备带来一定的损害。
4. 坚持定期保养
由于循环水式真空泵有着复杂的结构，所以定期的保养十分必要。定期清洗和更换水中的杂质, 可以显著地缩短维护间隔并延长真空泵的使用寿命。 三、总结
循环水式真空泵是一种通过水的循环流动来吸收气体和蒸汽等物质的真空泵。这种泵具有工作稳定、体积小、噪音低、使用安全可靠等诸多优点，是广泛应用于工业制造业和实验室中的一个重要设备。在使用循环水式真空泵时需要注意确认系统紧密密封、适当的吸气速率、适当的启动时间和定期保养等事项，以充分发挥其卓越的抽真空能力和延长使用寿命。
1 循环水式真空泵工作原理及使用方法
循环水真空泵又叫水环式真空泵是一种抽真空泵。它所能获得的极限真空为2000-4000帕，串联大气喷射器可达270-670帕。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1-2X105帕表压力。
循环水真空泵工作原理：
其工作介质为水。循环水真空泵的抽真空原理与射流式抽气器不同．它仍属于离心式机械泵。圆筒形泵壳内偏心装置着叶轮转子．其叶片为前弯式．当叶轮旋转时。工作水在离心力作用下形成沿泵壳旋流的水环。由于叶轮偏心位置．水环相对叶片作相对运行．使相邻两叶片之间的空间容积呈周期性变化．有如液体“活塞”叶栅中作径向往复运行。例如位于图中右侧的叶片从右上方旋转到下方时．每两叶片间的水活塞”就离心向外推去．使这空间容积由小逐渐变大．到下部时达。于是就从轴向吸气口4把气体吸进来。而当叶片由下方向左上方转动过程中．“水活塞”向轴心方向作相对运动．两叶片间的空间义逐渐由大变小．于是将吸入的气体渐渐压缩。通过排气口6排出。随着叶轮稳定转动．每个容积轮反复变化．使吸、排气过程继续下去。
循环水真空泵的工作水与被压缩气体是一起排出的．因此水环需用新的冷水连续补充．以保持稳定的水环厚度和温度。水环除起“液体活塞”作用．还有散热(对缩压过程)．密封(叶轮与配气板之间)冷却(轴封件)等作用。因此泵的工作转速(对应一定的水环厚度)实际工作水温和配气孔布置是几个主要影响因素．对抽气量、工作效率和压缩比(包括可达真空度)起决定性作用。
能随时根据系统真空度变化自动启停。当系统真空降低到比设定值还大10kPa100mbar时，机组配三台循环水真空泵．正常运行时投用一至两台。每台均为10U%容量。如一台泵运行时由另一台泵处于自动备用。则由压力开关的作用又使备用泵停下，这样就保证了抽气压力在规定范围以内运行。
循环水式真空泵使用方法：
1、循环水真空泵首先打开水箱上台盖，从中隔封闭层的加水加冰口，加入清洁自来水，水位升至刻度时为止。

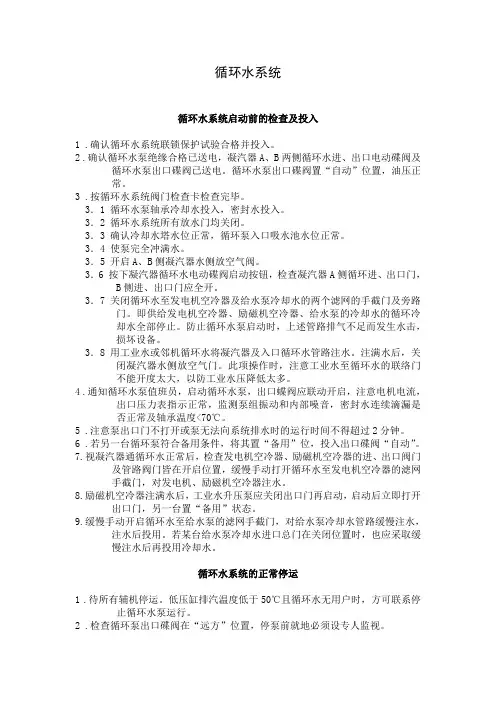

循环水系统
循环水系统启动前的检查及投入
1 .确认循环水系统联锁保护试验合格并投入。
2 .确认循环水泵绝缘合格已送电，凝汽器A、B两侧循环水进、出口电动碟阀及循环水泵出口碟阀已送电。循环水泵出口碟阀置“自动”位置，油压正常。
3 .按循环水系统阀门检查卡检查完毕。
3．1 循环水泵轴承冷却水投入，密封水投入。
3．2 循环水系统所有放水门均关闭。
3．3 确认冷却水塔水位正常，循环泵入口吸水池水位正常。
3．4 使泵完全冲满水。
3．5 开启A、B侧凝汽器水侧放空气阀。
3．6 按下凝汽器循环水电动碟阀启动按钮，检查凝汽器A侧循环进、出口门，B侧进、出口门应全开。
3．7关闭循环水至发电机空冷器及给水泵冷却水的两个滤网的手截门及旁路门。即供给发电机空冷器、励磁机空冷器、给水泵的冷却水的循环冷却水全部停止。防止循环水泵启动时，上述管路排气不足而发生水击，损坏设备。
3．8用工业水或邻机循环水将凝汽器及入口循环水管路注水。注满水后，关闭凝汽器水侧放空气门。此项操作时，注意工业水至循环水的联络门不能开度太大，以防工业水压降低太多。
4 .通知循环水泵值班员，启动循环水泵，出口蝶阀应联动开启，注意电机电流，出口压力表指示正常，监测泵组振动和内部噪音，密封水连续滴漏是否正常及轴承温度<70℃。
5 .注意泵出口门不打开或泵无法向系统排水时的运行时间不得超过2分钟。
6 .若另一台循环泵符合备用条件，将其置“备用”位，投入出口碟阀“自动”。
7.视凝汽器通循环水正常后，检查发电机空冷器、励磁机空冷器的进、出口阀门及管路阀门皆在开启位置，缓慢手动打开循环水至发电机空冷器的滤网手截门，对发电机、励磁机空冷器注水。
8.励磁机空冷器注满水后，工业水升压泵应关闭出口门再启动，启动后立即打开出口门，另一台置“备用”状态。
9.缓慢手动开启循环水至给水泵的滤网手截门，对给水泵冷却水管路缓慢注水，注水后投用。若某台给水泵冷却水进口总门在关闭位置时，也应采取缓慢注水后再投用冷却水。
600MW仿真机操作演示
§2－3辅助设备及系统投运（汽轮机辅机）
一、循环水系统
1. 真空系统中，开启A、B侧凝汽器循环水进出口门，凝汽器通循环水。操作演示 2.
循环水泵房系统中，启动一台循环水泵，确认出口门联开，循环水泵出口压力升至0.3MPa，正常后投入联锁。启动一台管道泵，并投入联锁。操作 演示 二、开式冷却水系统
1. 就地循环冷却水系统中：（a）打开循环水来手动门、循环补充水手动门（左右两路）。操作演示。（b）打开循环水至各设备的手动门。操作演示 2. 就地开式循环水系统中：（a）打开开式水滤网前后手动门和旁路手动门，打开A、B开式冷却水泵入口手动门。操作演示。（b）打开至各设备的手动门。操作演示 3. 开式冷却水系统中：（a）打开循环水至电动滤水器截止门和补充水至电动滤水器截止门。操作演示。（b）启动一台开式冷却水泵，确认出口门联开。压力正常后投入联锁。操作演示 三、凝结水系统补水
1. 就地凝结水系统（二）中：（a）打开凝结水箱水位调整阀进、出口手动门，打开至定冷水补水手动门。操作演示。（b）打开A、B凝结水补水泵入口手动门。操作演示。（c）打开凝汽器补水调节阀前后手动门，打开去凝结水管道注水手动门、去凝结水泵密封水手动门、去A、B汽泵前置泵密封手动门。操作演示 2. 凝结水系统中，将凝结水储水箱水位调整阀开度置为40%，向储水箱上水至正常水位4000mm。水位正常后投自动。操作演示 3. 凝结水系统中，启动一台凝结水补水泵，出口门联开。正常后投入联锁。操作演示 4. 凝结水系统中，手动将凝汽器补水调节阀开度置为30%，向凝汽器补水至正常水位800mm。水位正常后投自动。操作演示 四、闭式冷却水系统
1. 就地闭式水系统中：（a）打开凝结水至闭式水箱手动门、闭式水箱水位调节阀前后手动门、凝结水补给泵来手动门。操作演示。（b）打开A、B闭式冷却水泵入口手动门。操作演示。（c）打开闭式冷却水至各设备手动门。操作演示 2. 闭式循环冷却水系统中，闭式循环冷却水水箱调节门设为30％，
