肿瘤光动力治疗项目 (PPT)

41
光动力治疗国内外不同的特点
国外： 辅助治疗（化疗、放疗为主流） 需要相对多的医护人员参与（麻醉、内窥镜、激光操作、 等等), 所以治疗费用较高 培训费用较高 治疗技术要求较高 国内： 适合于老年肿瘤患者的辅助治疗 适合于化放疗失败后肿瘤的治疗 人员费用较低
42
光动力治疗与放化疗的比较

优点：

柱状头弥散光纤 光纤头部带柱状发光头 根据不同治疗需要，可选择从0.5-9厘米不同长度的柱状发光头 理想的管腔内照射效果 适用于消化道等管腔类肿瘤照射，如食管癌、大肠癌、支气管癌、胆 管癌等。
37
光导纤维的选择 – 球状头光纤


球状头光纤 光纤头部带球状发光头 大面积照射，360°范围内均匀发光 理想的空腔内照射效果 适用于膀胱癌，鼻咽癌等。
38
不同类型光纤治疗方案
采用不同光纤时，光纤照射面积计算方法如下：
柱状光纤照射面积（cm2）=2πrh ( h为柱状光纤发光部分长度、r 为发光部分距病灶距离) 平面光纤照射面积（cm2）=πr2 (r为发光端面距病灶距离) 球面光纤照射面积（cm2）=4 πr2 (r为发光球心距病灶距离)


Samuel Schwartz （1960）

研发了血红素的衍生物（HpD） 用醋酸和硫酸处理血红素，再用醋酸钠中和
发现HpD可在肿瘤中聚集 用光动力疗法治疗癌症

Lipson，Baldes


I Diamond（1972）

光动力治疗历史

Thomas Dougherty（1975）

10
红光的渗透长度
11
光动力治疗的基本要素

药剂:光敏剂（进口、国产） 药物注射和照射之间的时 间间隔（4~48小时） 波长：适合光敏剂的特定 波长的光（630nm，670 nm等） 光 能量 J/cm2 功率 mW/cm2


12
光动力治疗步骤
静脉注射
光照间隔时间
激 光
光敏剂
4-48 hours


PhotoCure 公司的第二个光敏剂产品； 用于荧光膀胱镜检查膀胱癌； Hex vix® 已 完成一项多中心的三期临床实 验。

纳米结晶体HPPH

布法罗大学(University at Buffalo)的研究人 员最近发明了一种纳米结晶体HPPH； 目前HPPH已进入第一和第二期人体临床 试验，用以治疗多种不同的癌症 。
22
Foscan与 Photofin 的比较

Foscan 化学：血卟啉类单体 激光波长：652纳米 肿瘤积聚：好 皮肤滞留时间：15±天 肿瘤杀伤力：好 临床剂量：0.15mg/kg 激光剂量：10～30J/cm2

Photofrin 化学：复合物 激光波长：630纳米 肿瘤集聚：好 皮肤滞留时间：±30天 肿瘤杀伤力：好 临床剂量：2mg/kg 激光剂量：100～300J/cm2
目前只有桂林兴达光电公司能真正批量生产，该公司 的光动力治疗系统（PDT 630 激光肿瘤治疗仪）在许多医 院及科研机构中使用，而重庆雷高、合肥养和、南京都没 生产，还有一两家公司，其产品在设备申报中。
33
光动力治疗设备配件
光传输投照器件——光纤
34
光纤类型
前向微透镜型光纤
弥散光纤
球型头光纤
35
44
光动力治疗肿瘤的新探索
1、光动力治疗与化疗相结合 有文献报道在治疗肺癌、 乳腺癌、头颈部癌、食道癌，等有增 强化放疗的疗效； 2、有些光敏剂能被超声波激活，适于深部肿瘤的治疗； 3、光动力介入消融治疗（肝癌、胰腺癌等）
45
其他有前景的光动力治疗领域
•骨髓净化 •直肠癌 •Kaposi肉瘤 •牛皮癣 •尖锐湿疣 •艾滋病 •真菌类感染 •类风湿 •动脉硬化 •血管成形后预防再狭窄黄斑变性 •牙周病龋齿齿内链球菌变异株感染 •幽门螺杆菌感染 •伤口感染等
29
光动力设备
30
进口设备-PDT630
英国DIOMED公司PDT 630光动力治疗系统
31
进口设备-PDT630
德国 Ceralas PDT C630 光动力治疗系统
32
国产设备-PDT630
国产设备生产厂家：桂林兴达、重庆雷高、合肥养和、 南京等几家科技公司拥有SFDA批准生产上市的设备注册证。
13
光动力治疗优点
★ 选择性
★ 有效性
★ 可重复性 ★ 灵活性 ★ 微创性 ★ 实用性
14
光敏剂的作用机制
15
光动力治疗的完整架构
16
光动力治疗构成系统
PDT系统的构成
1、光敏剂 2、激发光、光传输投照器件 3、光 源 4、PDT技术规范及剂量监控
17
光敏剂
18
何为光敏剂？
光敏剂是指能吸收特定波长光的能量并传递 给周围的分子，从而产生活性氧等毒性物质的一 类化学物质，它与相应波长的光作用，产生高含 光敏剂的肿瘤组织细胞的消融。
39
柱状头光纤治疗方案
40
临床应用
PDT在1996年被美国FDA批准临床应用，中国SFDA在2003年正式批准 这一治疗系统的临床应用。许多癌前病变、早期表浅肿瘤、早期继发肿瘤 都可根治；而残留复发的晚期癌也可姑息治疗，且不影响体表美容，器官 完整和功能。对某些肿瘤癌症的控制率，PDT可达到与传统手术、放疗、 化疗相媲美的疗效，甚至是唯一可选的治疗手段。
海姆泊芬 （Hemoporfin）


27
国内光敏剂研究现况
国 内 光 敏 剂 研 究 现 况

Photofrin仿制药

由归国学者杨德懋博士研制光动力治疗的 仿制药物； 目前已开始III期临床试验，值得期待！
28
国外光敏剂研究现况

国 外 光 敏 剂 研 究 现 况
Hexvix® cystoscopy

Oscar Rabb（100年前）


Herman Von Tappeiner，A Jesionk

光动力治疗历史

W Hausmann

第一次研究了血红素和光 杀死了草履虫和红细胞 第一次用血红素治疗了人类（200mg） 将血红素涂在皮肤表面再用光照造成皮肤红肿、疼痛

Friedrich Meyer-Betz（1913年）
19
光敏剂吸收光子后的能级变化过程
20
Photofrin®
PHOTOFRIN®是国际上已获FDA批准第一个应用于恶性肿瘤治疗的PDT药物。
由HpD提取浓缩有效成分，去除无效成分，冻干而来 激光波长 630 nm, e = 3000 M-1cm-1 肿瘤杀伤力：好 临床用量：2-5mg/kg 皮肤滞留数周

发现HpD可被红光激活 在小鼠身上清除了肿瘤
ቤተ መጻሕፍቲ ባይዱ

J F Kelly（1976）


提出HpD中的有效成分 第一次人体临床试验 膀胱癌

第一个光动力药物获得批准上市（1996） Photofrin
光动力治疗几个重要发展历程
1972
1900
1900-发现光敏现象;
1978
1972-首次以血卟啉作为光敏剂进行动物试验; 1978-开始肿瘤治疗的人体研究; 1986-国际光动力学会成立;
光动力治疗原理
三氧
LASER激光
3O
2
细胞内氧化
单氧
1O
2
单态氧 细胞破坏 细胞死亡
- 坏死 - 脓肿 - 免疫功能 - 对周围组织最小的破坏
血管栓塞
8
光动力三要素
光敏剂
光动力效应的三要素
氧
可见光
9
光渗透长度

光照射到生物体上，进入生物体内受到反射、散射、吸收 等衰减作用，但仍能到达组织的较深处，光到达组织的深 度称为光渗透长度。 目前,光动力治疗时多用630nm波长的激光照射,光线能达到 6mm的组织深度, 而670nm光照时,据称可达1cm~1.5cm。
23
Photosan®

血卟啉衍生物 Photosan（德国）的光敏剂于2002年8月在欧盟批准用于光动力疗法。 PHOTOSAN可在常温下或置于冰箱中存储，每瓶包含100mg HE,一般是 要求配置成液体静脉注射，在特殊情况下也可以慢推注射。
24
国产光敏剂 - 喜泊分 HiPorfin
适用于肺、皮肤、膀胱、乳腺、消化道肿瘤、巴瑞特食管、宫颈癌等等
21
Foscan® (temoporfin)



欧盟批准上市，治疗头、颈部肿瘤 转化为单态氧的效率非常高，达到血卟啉的100倍 以最低的光敏剂量和光能量就能达到最好的光敏效应 在可见红光（652nm)达到最大的吸收效果 有效地辨别肿瘤细胞 毒性非常低 价格昂贵（深圳中兴扬帆生物工程有限公司已仿制成功）

重庆市华鼎现代生物制药有限责任公司独家生产经营。 国家一类化学新药 新一代血卟啉衍生物 。
25
国产光敏剂 - 艾拉（5-ALA 外用盐酸氨酮戊酸）

5-盐酸氨酮戊酸（5-ALA）是上海复旦张江生物医药股份有限公司近 年来开发的第2代光敏剂，是一种体内血红蛋白合成过程的前体物。
艾拉目前临床适应症：尖锐湿疣、痤疮等。

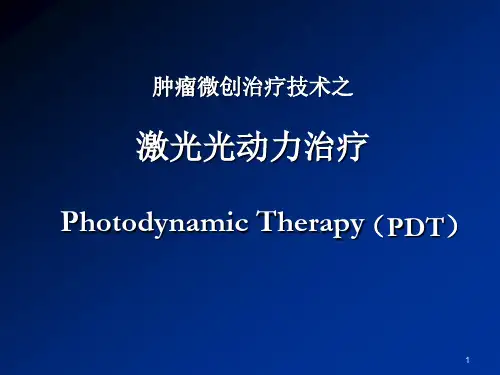

肿瘤微创治疗技术之
激光光动力治疗
Photodynamic Therapy（PDT）
1
光动力治疗历史

利用太阳光治疗疾病有三千年的历史

古埃及、印度和中国 牛皮癣、白化病、疳、皮肤癌
1900年 曙红（染料）第一次被注射给人类。
