用ByteBlaster进行配置
ByteBlaster：一般用来对FLEX系列器件进行配置重构， 也可以用来对MAX9000以及MAX7000S／MAX7000A等器 件进行编程配置。 ByteBlaster有两种配置模式： 1)被动串行模式(PS)配置－－常用来配置FLEX10K、 FLEX 8000、FLEX 6000 和ACEX1K系列器件。 2)边界扫描模式(JTAG)配置－－对具有边界扫描电路的器件进 行配置重构或在线编程。常用来对MAX系列器件进行编程配 置。
下面以 FLEXl0K 系列器件为例说明配置过程 /quty88/
FLEXl0K 系列器件有四种配置方式：
CPU多用单片机进行控制，也有用PC机进行控制。
/quty88/
常用的配置引脚
▲
MSEL1／MSEL0，配置方式选择
▲ ▲
其他引脚见P260表7.3 /quty88/
FLEXl0K器件与配置有关的引脚
/quty88/
/quty88/
1、主动串行配置（AS）或EPC1配置方式
（AS,Active-Serial Configuration） 主动串行配置方式：一直由FLEX10K控制着配置过程，由 Altera提供专用的串行PROM存储芯片EPC1向FLEX10K器 件输入串行位流的配置数据。 EPC1－The EPC1 is a serial memory device that stores configuration data for SRAM-based Altera ACEX 1K, FLEX 10K, FLEX 8000, and FLEX 6000 family devices. 详细解释参阅帮助－－EPC1 Configuration Device
/quty88/
CPLD/FPGA器件的工作状态
CPLD/FPGA器件按照正常使用和下载的不同过程其工作 状态分为三种： 1、配置状态(Configuration mode ) 指将编程数据装入CPLD/FPGA器件的过程，也可称之为下 载状态； 2、初始化状态(Initialization) 此时CPLD/FPGA器件内部的各类寄存器复位，让I／O引 脚为使器件正常工作作好准备。 3、用户状态(User mode) 即电路中CPLD器件正常工作时的状态；
/quty88/
MAX+PLUS II 程序下载
下载方式选择
/quty88/
二、MAX系列非易失性器件的下载配置
对于编程元件为E2PROM或闪存的CPLD器件(如MAX系列 器件等)，只需简单的利用专门的编程下载电缆（名为 ByteBlaster或BitBlaster）将编程配置数据下载到芯片中去 即可。 特点：断电后下载数据不丢失。 BitBlaster配置－－需专用电缆和器件。 ByteBlaster配置－－ ALTERA已开放配置原理，很容 易由用户自制配置电缆，常用方法。
00： AS或PS 10： PPS 11： PPA
▲
nCONFIG ： 配置控制信号输入；低电平使器件复位，在由 低到高的跳变过程中启动配置过程。 nSTATUS： 配置状态下器件的状态输出位，加电后FLEX10K 立刻驱动该引脚到低电平，100mS后释放。 配置过程中若出错，该引脚由高变低。
▲
▲
CONFIG_DONE：在配置期间，FLEX10K将其驱动为低，所 有配置数据无误差接收后， FLEX10K将 其置位三态。（外接上拉电阻，三态时将 呈现高电平）
第六章 CPLD/FPGA的配置与下载
一、CPLD/FPGA器件的配置 二、MAX系列非易失性器件的下载配置 三、FLEX/ACEX系列FPGA的下载配置 四、ALTERA的编程文件
/quty88/
一、 CPLD/FPGA器件的配置
▲ 把CPLD/FPGA设计代码送入芯片的过程（或操作） 称为对CPLD/FPGA器件的配置，也称为下载。 ▲ 经过配置的CPLD芯片，就成为具有用户需要功能的 专用数字电路或数字系统。 ▲ 对CPLD/FPGA芯片进行编程配置的方式有多种。
/quty88/
常用的配置引脚
▲
nCE: 器件的使能输入。配置过程中，nCE必须始终为低。 nCEO: 器件的使能输出。配置完成后，nCEO输出为低，用 于多片配置，连接到下一片的nCE。
▲
▲
DCLK： 配置时钟。适用于AS，PS和PPS模式，输入引 脚，由外部数据源提供的时钟。 DATA0： 配置数据。适用于AS和PS模式，数据输入。 DATA0～7： 配置数据。适用于PPS和PPA模式，并行 数据输入。
/quty88/
Byteblaster下载线的接口电路
计算机侧
CPLD侧
/quty88/
用ByteBlaster下载线进行下载配置
ByteBlaster下载线十芯管脚分配 /quty88/
/quty88/
多器件配置
/quty88/
2、被动串行配置（PS）方式
控制主机： 2、外接微处理器（常用方法） 1、BitBlaster下载电缆
PS配置使用的芯片引脚
▲ ▲ ▲ ▲ ▲
DCLK： 配置时钟。输入引脚，为外部数据源提供时钟。 CONFIG_DONE：配置完成。 nSTATUS： 配置状态。 DATA0：配置输入数据。 nCONFIG：配置控制信号输入。
/quty88/
JTAG接口
JTAG接口使用TDI、TDO、TCK、TMS四个管脚。其中： TDI：串行数据输入端， TDO：串行数据输出端， TCLK：串行时钟， TMS：JTAG状态机模式控制端。 TDI、TDO、TMS的数据在TCLK时钟的配合下，将数据串 行移位到CPLD内部JTAG移位寄存器中。 使用JTAG接口进行器件配置，既适用于CPLD器件，也适 用于FPGA器件。
/quty88/
三、FLEX/ACEX系列FPGA的下载配置
对于编程元件为SRAM的FPGA器件(如FLEX6000、 FLEX8000 、FLEX10K、ACEX1K、APEX20K系列等)，虽然 也能像MAX系列器件那样利用简单的专门下载电缆来对FPGA 器件进行编程配置，但由于这类器件具有编程数据易失性的特 性，所以存在一个对于芯片进行外部配置的问题。 一般是将编程配置数据永久性的存储在外部的闪存或 E2PROM中，供FPGA器件每次在系统上电时调入这些编程配 置数据。否则用户就需要在每次系统通电时都需要利用PC机进 行对FPGA器件进行的编程写入的操作。
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
第一个脉冲的上升 沿锁存第一个数据
8个脉冲的下降沿串行化数据 /quty88/
第九个脉冲的上升 沿锁存第二个数据
利用MCU+EEPROM来进行FPGA的PPS方式配置
/quty88/
利用微处理器进行多器件配制电路
在多器件PS方式中，第一片FLEX10K的nCEO引脚级联到下 一片FLEX10K的nCE引脚。在一个时钟周期之内，第二个 FLEX10K器件开始配置。
DCLK
DCLK
/quty88/
3、被动并行同步配置（PPS）方式
在PPS方式配置方式中，一般由单片机进行控制。
/quty88/
用ByteBlaster的JTAG模式进行配置
▲ ALTERA公司现在生产的CPLD器件一般都有“JTAG”接 口。 ▲ ALTERA器件的JTAG都具有第二功能，即除了能作为边界 测试功能外还可以利用JTAG接口进行器件编程，编程时序同 样遵循1149.1协议。
工作过程
在加电过程中，FLEX10K检测到nCONFIG由低到高的跳 变时，就开始准备配置。 FLEX10K将CONF_DONE拉 低，驱动EPC1的nCS为低。 FLEX10K将nSTATUS引脚释 放并由上拉电阻拉至高电平以 使能EPC1。 EPC1就用其内部振荡器的时 钟将数据串行地从输送到 FLEX10K(DATA0)。
/quty88/

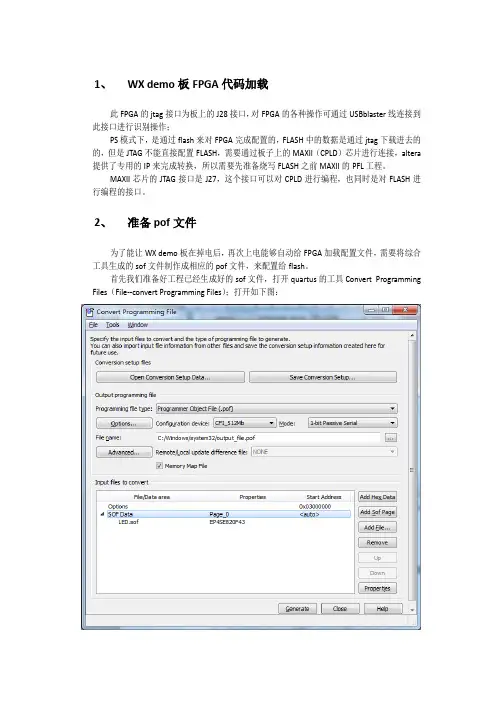

器件编程下载的分类
1、按使用计算机的通讯接口划分： （1）串口下载（BitBlaster或MasterBlaster）； （2）并口下载（ByteBlaster）； （3）USB接口下载(MasterBlaster或APU)等方式。 APU:Altera Programming Unit 2、若按使用的CPLD/FPGA器件划分： 1）CPLD编程（适用于片内编程元件为EPROM、E2PROM和 闪存的器件）； 2）FPGA下载（适用于片内编程元件为SDRAM的器件）。
/quty88/
ALTERA的EPC1
/quty88/
/quty88/
/quty88/
EPC1配置电路图
/quty88/
/quty88/
BYTEBLASTER并口下载线
/quty88/
ByteBlaster 10针示意图
/quty88/
用ByteBlaster对MAX7000，MAX9000系列器件 编程连接示意图
8
/quty88/
在PPS方式使用的芯片引脚：
▲
MSEL1／MSEL0，配置方式选择 ＝10： PPS ： 配置控制信号输入；低电平使器件复位，在由
▲nCONFIG
低到高的跳变过程中启动配置过程。
▲ ▲ ▲ ▲ ▲
nSTATUS： 配置状态。配置过程发生错误，会由高变低。 CONFIG_DONE：配置完成后会由低变高。 nCE: 器件的使能输入。配置过程中，nCE必须始终为低。 DCLK：配置时钟。输入引脚，由单片机提供时钟。 DATA0～7： 配置数据。
/quty88/ DCLK
PS方式工作过程
在CONE_DONE变为高电平后，DCLK必须有多余的10个周 期来初始化该器件。 在PS方式中没有握手信号，所以，配置时钟的工作频率必须 要低于10MHz。
