惯性导航基本原理

惯性导航仪的工作原理惯性导航仪（Inertial Navigation System，简称INS）是一种利用物体惯性原理进行导航的装置。

它通过测量物体的加速度和角速度，利用运动学和动力学原理计算出物体的位置、速度和姿态信息，从而实现导航定位。

工作原理：1. 加速度计测量：惯性导航仪内部装有三个加速度计，分别测量物体在三个坐标轴上的加速度。

加速度计通过测量物体在加速度作用下产生的惯性力，来推算物体的加速度。

这些加速度信息用于计算物体的速度和位置变化。

2. 陀螺仪测量：惯性导航仪内部还装有三个陀螺仪，分别测量物体绕三个坐标轴旋转的角速度。

陀螺仪通过测量物体在旋转时产生的角动量，来推算物体的角速度。

这些角速度信息用于计算物体的姿态变化。

3. 运动学和动力学计算：惯性导航仪通过运动学和动力学方程，结合加速度计和陀螺仪所测量的数据，计算出物体的位置、速度和姿态信息。

运动学方程用于计算位置和速度的变化，而动力学方程则考虑了物体受到的外力和外力矩的影响。

4. 初始校准和误差补偿：为了保证导航的准确性，惯性导航仪需要进行初始校准和误差补偿。

初始校准通常包括对加速度计和陀螺仪的零偏误差进行校准，以及确定初始位置和姿态信息。

误差补偿则是通过使用滤波算法和误差模型，对测量数据进行修正，减小误差对导航结果的影响。

优势和应用：1. 独立性：惯性导航仪不依赖于外部信号源，如卫星导航系统或者地面基站，因此在无法接收到这些信号的环境中仍然可以正常工作，如在海洋、空中或者地下等环境中。

2. 高精度：惯性导航仪的测量精度高，可以提供准确的位置、速度和姿态信息，特别在短期内可以达到较高的精度。

3. 实时性：惯性导航仪的测量和计算速度快，可以实时更新位置和姿态信息，满足实时导航的需求。

4. 可靠性：惯性导航仪具有较高的可靠性，不容易受到外部干扰或者故障的影响，适合于各种复杂环境和恶劣条件下的导航应用。

惯性导航仪的工作原理和优势使其在航空航天、船舶、导弹、无人机、车辆和机器人等领域得到广泛应用。

惯性导航系统如何在没有GPS的情况下定位惯性导航系统是一种利用陀螺仪和加速度计等惯性测量单元（IMU）进行导航定位的技术。

与依赖卫星的全球定位系统（GPS）不同，惯性导航系统独立于外部信号源，可以在没有GPS信号的情况下实现定位和导航。

本文将介绍惯性导航系统在GPS不可用情况下的定位原理和应用。

一、惯性导航系统概述惯性导航系统是一种利用物体运动中的惯性原理进行导航的系统。

通常由陀螺仪和加速度计等组件构成，通过测量物体的角速度和加速度，结合初始状态的参考值，计算出物体在空间中的位置、速度和方向等导航参数。

二、惯性导航系统定位原理惯性导航系统的定位原理基于物体运动的惯性特性。

当物体运动时，陀螺仪可以测量物体的角速度，而加速度计可以测量物体的加速度。

结合初始状态的参考值，可以通过积分计算出物体相对于初始位置的运动轨迹。

同时，在运动过程中，通过不断更新采集到的角速度和加速度数据，可以对位置、速度和方向等导航参数进行连续修正。

三、惯性导航系统误差问题惯性导航系统在实际使用中存在一定的误差问题。

主要包括陀螺仪的漂移误差和加速度计的积分漂移误差。

陀螺仪的漂移误差会导致角速度的测量值逐渐偏离真实值，从而影响导航结果的准确性。

加速度计的积分漂移误差会导致位置误差的不断累积。

为了解决这些误差问题，惯性导航系统通常需要与其他导航系统（如GPS）进行组合使用，通过传感器融合技术进行自校准和误差补偿。

四、惯性导航系统应用领域惯性导航系统在很多领域都有广泛的应用，特别是在没有GPS信号或者GPS信号不稳定的环境下。

下面列举几个应用领域：1. 航空航天：惯性导航系统被广泛应用于飞机、导弹、卫星等空中航行器中，能够为飞行器提供准确的导航和姿态信息。

2. 海洋航行：惯性导航系统可以在船只、船舰等航行载体中使用，提供准确的航迹跟踪和位置定位。

3. 无人驾驶车辆：惯性导航系统在无人驾驶领域具有重要作用，可以为无人驾驶车辆提供精确的位置和姿态信息，实现自主导航和控制。

惯性导航仪的工作原理惯性导航仪（Inertial Navigation System，简称INS）是一种用于航空、航海和导弹等领域的导航设备，它利用陀螺仪和加速度计测量物体在空间中的加速度和角速度，从而推导出物体的位置、速度和姿态信息。

惯性导航仪不依赖于外部参考物体，可以在没有地面基站或卫星信号的情况下进行导航。

一、惯性导航仪的组成部分惯性导航仪通常由三个陀螺仪和三个加速度计组成，分别用于测量物体的角速度和加速度。

陀螺仪用于测量物体绕三个轴的角速度，而加速度计用于测量物体在三个轴上的加速度。

这些传感器通过电子器件将测量到的数据转换为数字信号，然后传输给导航计算单元进行处理。

二、惯性导航仪的工作原理1. 加速度计的工作原理加速度计通过测量物体在三个轴上的加速度来推导物体的位置和速度信息。

加速度计通常采用微机械系统（MEMS）技术，其基本原理是利用微小的质量块和弹簧构成的振动系统。

当物体受到加速度时，振动系统会发生位移，通过测量位移的变化可以计算出加速度的大小。

2. 陀螺仪的工作原理陀螺仪通过测量物体绕三个轴的角速度来推导物体的姿态信息。

陀螺仪通常采用旋转质量和电容传感器构成的系统。

当物体绕某个轴旋转时，旋转质量会产生离心力，使电容传感器的电容值发生变化。

通过测量电容值的变化可以计算出角速度的大小。

3. 导航计算单元的工作原理导航计算单元是惯性导航仪的核心部分，它接收加速度计和陀螺仪传感器的数据，并利用运动学和动力学原理进行计算和推导。

导航计算单元通过积分加速度计的数据来计算速度和位移，同时利用陀螺仪的数据来推导物体的姿态信息。

导航计算单元通常采用微处理器或数字信号处理器（DSP）进行数据处理和算法运算。

三、惯性导航仪的优势和应用1. 优势惯性导航仪具有以下优势：- 不依赖外部参考物体：惯性导航仪可以在没有地面基站或卫星信号的情况下进行导航，适用于无人机、导弹等需要长时间、长距离飞行的应用。

- 高精度：惯性导航仪采用高精度的传感器和算法，能够提供精确的位置、速度和姿态信息。

惯性导航系统导航系统在现代社会中扮演着至关重要的角色，无论是在陆地、海上还是空中，人们都依赖于导航系统来确定位置、规划航线和安全导航。

而在导航系统中，惯性导航系统被广泛运用，它以其独特的技术和功能在各个领域中发挥重要作用。

一、惯性导航系统的基本原理惯性导航系统是一种不依赖于外部参考的导航系统，它依靠惯性传感器实现位置和速度的确定。

惯性导航系统由三个基本部分组成：陀螺仪和加速度计以及计算单元。

陀螺仪用于测量角速度，而加速度计用于测量线加速度。

通过对这些测量数据进行积分和计算，惯性导航系统能够提供准确的位置、速度和航向信息。

二、惯性导航系统的优势相比于其他导航系统，惯性导航系统具有许多独特的优势。

首先，惯性导航系统没有对外部环境的依赖，可以在任何环境和天气条件下工作。

这使得它在航空、航海和军事领域中得到广泛应用，尤其是在恶劣的气候和极地环境下。

其次，惯性导航系统具有高精度和快速响应的特点，能够提供准确的位置和速度信息，对导航的实时性要求高的场景非常有优势。

此外，惯性导航系统体积小、质量轻，对设备和空间要求相对较低，便于安装和集成。

三、惯性导航系统的应用领域惯性导航系统在航空、航海和军事领域中得到广泛应用。

在航空领域，飞机上配备了惯性导航系统可以实时获取飞机的位置、速度和姿态信息，为飞行员提供准确的导航指引。

航海领域中，惯性导航系统可以帮助船舶确定位置和航向，提供给船员准确的航行信息。

而在军事领域中，惯性导航系统则被用于导弹、导航、战斗机和潜艇等武器装备中，帮助军事行动实现精确和长程的导航目标。

四、惯性导航系统的未来发展随着科技的不断进步，惯性导航系统也在不断演进和改进。

传统的惯性导航系统依靠陀螺仪和加速度计进行姿态测量，虽然具有高精度和可靠性，但体积较大、制造和维护成本较高。

近年来，光纤陀螺仪和微机电系统（MEMS）等新技术的应用，使得惯性导航系统体积更小、成本更低，且具备相当的准确度。

此外，惯性导航系统与全球定位系统（GPS）等导航系统的融合也越来越广泛，通过多传感器的数据融合，提高导航系统的可用性和鲁棒性。

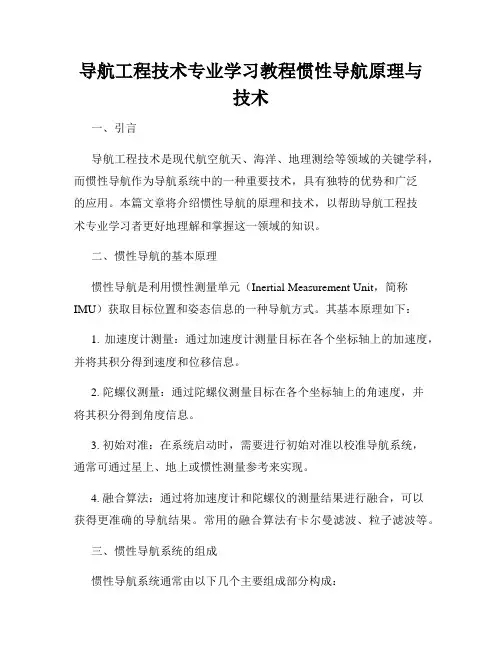

导航工程技术专业学习教程惯性导航原理与技术一、引言导航工程技术是现代航空航天、海洋、地理测绘等领域的关键学科，而惯性导航作为导航系统中的一种重要技术，具有独特的优势和广泛的应用。

本篇文章将介绍惯性导航的原理和技术，以帮助导航工程技术专业学习者更好地理解和掌握这一领域的知识。

二、惯性导航的基本原理惯性导航是利用惯性测量单元（Inertial Measurement Unit，简称IMU）获取目标位置和姿态信息的一种导航方式。

其基本原理如下：1. 加速度计测量：通过加速度计测量目标在各个坐标轴上的加速度，并将其积分得到速度和位移信息。

2. 陀螺仪测量：通过陀螺仪测量目标在各个坐标轴上的角速度，并将其积分得到角度信息。

3. 初始对准：在系统启动时，需要进行初始对准以校准导航系统，通常可通过星上、地上或惯性测量参考来实现。

4. 融合算法：通过将加速度计和陀螺仪的测量结果进行融合，可以获得更准确的导航结果。

常用的融合算法有卡尔曼滤波、粒子滤波等。

三、惯性导航系统的组成惯性导航系统通常由以下几个主要组成部分构成：1. 加速度计：用于测量目标在各个坐标轴方向上的线性加速度。

2. 陀螺仪：用于测量目标在各个坐标轴方向上的角速度。

3. 初始对准装置：用于在系统启动时进行初始对准，从而校准导航系统。

4. 数据处理单元：用于将加速度计和陀螺仪的测量结果进行处理和融合，得到准确的导航信息。

5. 外部辅助装置：如全球定位系统（GPS）、地磁传感器等，用于提供外部参考信息，提高导航的准确性和稳定性。

四、惯性导航的应用领域惯性导航技术在航空航天、海洋、地理测绘等领域具有广泛的应用。

以下是几个应用领域的例子：1. 航空航天：飞机、导弹等飞行器需要准确的导航信息来实现飞行控制和导航引导。

2. 海洋：船舶、潜艇等需要准确的导航信息来进行航行、定位和目标搜索等任务。

3. 地理测绘：通过搭载惯性导航系统的无人机进行航测，可以获取高精度的地理数据。

捷联惯性导航原理概要捷联惯性导航（Inertial Navigation System，简称INS）是一种基于惯性力学原理运行的导航系统，用于测量和跟踪物体的位置、速度和加速度。

它通过内部的陀螺仪和加速度计来测量物体在空间中的运动状态，并根据质量、力和运动的基本原理来计算物体的位置和速度。

通过将陀螺仪和加速度计的输出信号转换为数字信号，并通过计算机处理，可以获得物体相对于初始参考点的位置和速度。

这些数据可以通过与地图或导航系统的集成来确定物体的位置和方向。

捷联惯性导航系统的原理是基于牛顿运动定律和旋转不变性原理。

根据牛顿第一定律，当物体处于惯性坐标系中且不受任何力的作用时，它将保持静止或匀速直线运动。

根据牛顿第二定律，当物体受到外力作用时，它将产生加速度。

根据旋转不变性原理，即物理量在不同坐标系下具有相同的数值，陀螺仪和加速度计可以测量物体的角速度和加速度，从而得到物体的位置和速度。

捷联惯性导航系统具有高精度和高稳定性的优势，尤其适用于无法使用其他导航系统（如GPS）或需要高精度导航的环境。

然而，它也存在一些局限性。

首先，由于陀螺仪和加速度计的测量误差和漂移，容易导致导航误差的累积。

其次，捷联惯性导航系统无法提供绝对位置信息，需要与其他导航系统集成才能获得绝对位置。

为了提高捷联惯性导航系统的性能，可以采用多传感器融合技术。

通过将多种导航系统（例如GPS、地图、惯性导航）的输出数据进行融合，可以提高导航的精度和可靠性，同时减少漂移和误差的影响。

总之，捷联惯性导航系统是一种基于惯性力学原理运行的导航系统，利用陀螺仪和加速度计测量物体的运动状态，并根据质量、力和运动的基本原理计算物体的位置和速度。

它具有高精度和高稳定性的优势，但也存在一些局限性，需要与其他导航系统集成才能获得绝对位置信息。

通过多传感器融合技术的应用，可以进一步提高捷联惯性导航系统的性能。

捷联惯性导航原理捷联惯性导航（Inertial Navigation System，简称INS）是一种基于捷联惯性测量单元（Inertial Measurement Unit，IMU）的导航系统。

该系统通过测量物体在空间中的加速度和角速度，进而推导出它的位置、速度和航向等导航信息。

捷联惯性导航系统由三个主要组件组成：加速度计、陀螺仪和计算机。

加速度计用于测量物体的加速度，陀螺仪用于测量物体的角速度，而计算机则用于整合和处理这些测量数据。

加速度计和陀螺仪通常被组合在一起形成IMU，IMU被安装在导航系统的载体上。

加速度计是用来测量物体的线性加速度的设备。

它的作用类似于测力仪，通过测量物体所受的力，可以计算出物体的加速度。

加速度计一般使用压电传感器或气泡级感应器来测量物体的加速度。

陀螺仪则是用来测量物体的角速度的设备。

它的原理基于陀螺效应，通过测量物体围绕轴线旋转的角速度来推导物体的旋转状态。

陀螺仪分为一体式陀螺仪和光纤陀螺仪两种类型，一体式陀螺仪主要使用电子仪器的原理，而光纤陀螺仪则使用光学原理。

在捷联惯性导航系统中，加速度计和陀螺仪的输出数据会被输入到计算机中进行处理。

计算机通过积分和滤波等算法，对加速度和角速度进行处理，推导出物体的位置和速度等导航信息。

计算机还会结合其他传感器如GPS等，以提高导航系统的精度和稳定性。

然而，捷联惯性导航也存在一些局限性。

首先，由于加速度计和陀螺仪的精度和稳定性有限，导致导航系统随着时间的推移会产生累积误差。

其次，在长时间的运动过程中，加速度计和陀螺仪可能受到震动、振动和温度变化等外界因素的影响，进而导致导航系统的精度下降。

为了解决这些问题，通常将捷联惯性导航系统与其他导航系统如GPS进行组合导航。

通过将两种导航系统的输出数据进行融合，可以克服各自的缺点，提高导航系统的精度和鲁棒性。

总结起来，捷联惯性导航是一种基于物体惯性特性的导航系统，通过测量物体的加速度和角速度，推导出物体的位置、速度和航向等导航信息。

惯性导航的原理与应用一、什么是惯性导航惯性导航是一种基于惯性测量单元（Inertial Measurement Unit, IMU）的导航技术，通过测量物体在空间中的加速度和角速度来确定物体的位置、速度和姿态等信息。

它不依赖于外部参考系，可以在没有GPS信号或者其他外部传感器的情况下独立工作。

二、惯性导航的原理惯性导航主要基于牛顿第二定律和刚体运动学理论，通过测量物体的加速度和角速度来计算物体的位置、速度和姿态等信息。

2.1 加速度测量加速度计是IMU中的一个重要组件，用于测量物体在各个轴向上的加速度。

加速度计的原理基于牛顿第二定律，通过测量物体在加速度计感知范围内的加速度，可以间接计算出物体在空间中的位置和速度。

2.2 角速度测量陀螺仪是IMU中的另一个重要组件，用于测量物体的角速度。

陀螺仪的原理基于刚体运动学理论，通过测量物体固连陀螺仪旋转的角速度，可以计算出物体的角位移和角速度。

三、惯性导航的应用惯性导航具有独立工作、实时性高、适用于各种环境等优点，因此在许多领域得到了广泛应用。

3.1 航空航天领域在航空航天领域，由于GPS信号在高空、极地等特定区域无法覆盖，惯性导航成为了一种重要的辅助导航手段。

宇航员在太空行走时，使用惯性导航可以确定其位置和速度，从而进行正确的行动。

3.2 自动驾驶领域在自动驾驶领域，车辆需要实时获取自身的位置、速度和姿态等信息，以进行精确的导航和路径规划。

惯性导航通过IMU的测量，可以提供高精度的车辆动态参数，为自动驾驶提供重要的数据支持。

3.3 体育训练领域体育训练领域需要对运动员的动作、力量等进行精确监测和分析。

惯性导航可以通过IMU的测量，实时监测运动员的加速度和角速度等信息，为教练员提供科学的训练数据，改善训练效果。

3.4 船舶与潜艇领域在船舶与潜艇领域，惯性导航可以在没有GPS信号的情况下，通过IMU的测量提供船舶的准确位置和速度信息，帮助航海员进行航行和导航。

惯性导航系统惯性导航系统（Inertial Navigation System，简称INS）是一种基于惯性测量单元（Inertial Measurement Unit，简称IMU）的导航系统，它利用加速度计和陀螺仪来计算和跟踪自身的位置、速度、姿态以及其他相关信息。

INS的主要优势在于其独立性、高精度和实时性。

一、惯性导航系统的原理及构成1.1 原理惯性导航系统基于牛顿力学的基本原理，根据物体在三维空间中的运动状态（位置、速度、姿态），利用加速度计测量加速度，陀螺仪测量角速度，从而获得物体的运动信息。

1.2 构成惯性导航系统由加速度计和陀螺仪构成。

加速度计用于测量物体的加速度，而陀螺仪则用于测量物体围绕轴的旋转角速度。

这两个组件通常被称为惯性测量单元（IMU）。

二、惯性导航系统的工作原理惯性导航系统通过对加速度和角速度的测量结果进行积分运算，得到物体的位置、速度和姿态等导航参数。

根据这些参数，可以进行航行过程中的定位、导航、控制等任务。

2.1 姿态测量加速度计和陀螺仪的输出信号经过信号处理后，可以计算出物体在空间中的姿态。

姿态测量是导航系统的基础，可以帮助确定物体的朝向和方向。

2.2 位置和速度测量根据加速度计测量的加速度和陀螺仪测量的角速度，可以利用运动学方程进行积分运算，从而得到物体的位置和速度信息。

2.3 系统校准惯性导航系统需要进行定期的校准，以确保其输出的数据准确可靠。

校准的主要目的是消除误差和漂移，并提高导航系统的精确度和稳定性。

三、惯性导航系统的应用领域3.1 轨道交通惯性导航系统在轨道交通领域的应用越来越广泛，如地铁列车、高铁等。

它能够提供高精度的位置和速度信息，帮助保证列车的安全性和准确性。

3.2 航空航天惯性导航系统是飞机和导弹等航空器的重要组成部分。

它可以在无GPS信号的情况下，仍然提供准确的导航信息，确保飞行器的航线精确和稳定。

3.3 海洋探测惯性导航系统在海洋探测中也有重要应用，如海洋调查船、潜艇等。

捷联式惯性导航原理捷联式惯性导航（Inertial Navigation System，简称INS）是一种基于惯性测量装置的导航系统。

它通过测量线性加速度和角速度来得出加速度、速度和位置信息，从而实现航海、航空和航天等领域的精确导航和定位。

捷联式惯性导航系统由多个惯性传感器组成，包括加速度计和陀螺仪。

加速度计用于测量线性加速度，而陀螺仪则用于测量角速度。

这些传感器安装在导航系统的载体上，并与导航系统的计算单元相连。

捷联式惯性导航系统的原理可分为两个主要步骤：传感器测量和姿态解算。

传感器测量是指测量加速度计和陀螺仪输出的信号。

加速度计通过测量导航系统相对于载体的线性加速度来估计速度和位移。

陀螺仪则通过测量导航系统相对于载体的角速度来估计转角和航向。

这些测量值由传感器输出，并发送给导航系统的计算单元进一步处理。

姿态解算是指根据传感器测量值计算导航系统相对于载体的三维方向。

这个过程基于四元数算法和方向余弦矩阵等数学模型。

根据加速度计的测量值，可以得到系统的重力矢量，从而计算出系统相对于地球的姿态。

陀螺仪的测量值则用于校正角速度误差和姿态的漂移。

通过不断地积分和更新测量值，导航系统可以保持准确的姿态信息。

捷联式惯性导航系统的优势在于其自主性和抗干扰能力。

由于不依赖于外部信号源，如卫星或地面控制点，INS可以在任何环境中进行导航。

同时，由于惯性传感器对外部扰动的响应速度很快，导航系统可以及时纠正估计误差，从而实现高精度的导航和定位。

然而，捷联式惯性导航系统也存在一些缺点。

由于惯性传感器存在漂移和积分误差，INS的导航信息随着时间的推移会变得不准确。

此外，惯性传感器的准确性和稳定性也会受到温度、振动和电磁干扰等因素的影响。

为了解决这些问题，通常需要与其他导航系统，如全球定位系统（GPS）或地面测量系统（如激光测距仪），进行组合导航。

总的来说，捷联式惯性导航系统是一种基于惯性传感器测量的导航系统。

它通过测量线性加速度和角速度，计算出加速度、速度和位置信息。
