第二章+井下作业设备及工具第二章井下作业设备及工具修井作业的设备比较多，按照性能和用途，可分为动力设备、起下设备、旋转设备、循环设备、井口控制装置等。
§2—1 动力设备修井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式（通井机）和轮胎式（作业机）两种形式。
原理：就是在拖拉机或汽车上安装一部绞车，利用发动机带动绞车滚筒转动，通过钢丝绳把动力传递给提升系统。
一．通井机1．作用：是修井作业中最常用的一种动力设备，用于起下油管、钻杆（抽油杆）以及井下打捞、抽汲等施工作业。
2．特点：履带式修井机不配带井架，越野性能好，适用于低洼地带。
缺点是行走速度慢，不适应快速转移施工的要求。
常用的通井机AT-10型、XT-12型通井机的外形如图8-1、8—2所示。
二．联合修井机1．作用：修井机是修井施工中最基本、最主要的动力来源，完成起下管（杆）柱及井下工具，提捞、抽汲和打捞等任务，是一种轮胎式自带井架的修井设备。
2．特点：优点：配带自背式井架，行走方便，安装简单，适用于快速搬迁施工作业，缺点是低洼、泥泞地带、雨季翻浆季节行走和进入井场相对受限制。
XJ250型，XJ350型轮胎式修井机外形，如图8—3、图8—4所示。
XJ350型修井机井架高度31.7m，二层平台可立放钻杆（油管）立主3000m，转盘扭矩大，转速控制方便，适用于中深井、深井大修作业。
§2—2、起下设备起下设备：由井架和提升系统组成。
提升系统由游动系统(包括天车．游动滑车、大钩、钢丝绳)和吊环、吊卡组成。
一．井架（一）井架作用：井架的用途主要是装置天车，支撑整个提升设备，以便悬吊井下设备、工具和进行各种起下作业。
（二）井架的分类：从井架的可移动性来分，有固定式井架和可移动式井架；从井架的高度来分，固定式井架又可分为18m、24m、29m等几种井架。
目前在井下作业中，常用的固定式井架有BJ-18型、BJ-29型等。
修井作业主要设备一、主要设备概述1、修井机：进口：威尔逊30、K-400、K-80、国产：江汉四机厂HYX60、HYX120、HYX180南阳二机厂HXJ225A2、泥浆泵国产：陕西宝大 F-500、ZB -400、F-8003、柴油机：CATERPILLER 、DETROIT（USA）二、修井机八大系统：1、动力系统：为设备运转提供动力，柴油机。
2、传动系统：将动力源的动力传递到各设备。
变矩器、传动轴、离合器。
3、旋转系统：提供扭转力，带动井下工具旋转。
包括：转盘、水龙头、井下工具、钻头等。
4、循环系统：通过泥浆泵将泥浆或压井液沿井下管柱至井底，再从环空返出，实现循环，携带岩屑，或实现压井等作业。
包括：泥浆泵、地面高压管汇、立管、水龙头、井下钻具、油套环空、低压管汇、泥浆池。
5、提升系统：悬吊和起下井内管柱。
包括：井架、绞车、钢丝绳、天车、游车、大钩、吊环。
6、底座系统：支撑其他系统各设备。
7、防喷系统：预防和处理井喷。
包括：各类防喷器，储能器、高压管线。
8、附属设备：各类井口工具、液压绞车、润滑系统、照明系统、电力、气动设备等。
三、修井机主要组成部分1、上底座系统2、下底座系统3、井架系统4、移动装置5、绞车系统6、动力系统7、传动系统8、电气系统9、液路系统10、气路系统11、游动系统12、泥浆循环系统13、防喷及控制系统14、附属设备四、泥浆泵1、工作原理：以柴油机为动力，经液力变速箱，万向轴、通过链条驱动泥浆泵。
泥浆泵是一种往复泵，由动力端和液力端两大部分组成，动力端由曲柄、偏心轮、连杆、十字头等组成，液力端由泵缸、活塞、吸入阀、排出阀、吸入管、排出管等组成。
动力通过链轮带动曲柄旋转使活塞作往复运动，吸入过程液体在大气压力作用下通过吸入阀进入液缸，排出过程液体在活塞推动下经排出阀排出。
活塞在缸内移动的距离叫冲程，活塞在缸内每分钟往复的次数叫冲次（冲数）。
2、泥浆泵的分类：按缸数分：单缸、双缸、三缸按作用分：单作用、双作用3、泥浆泵的排量、泵压：泵的排量是指在单位时间内泵所排出的液体量，单位：升/秒泵压是指该泵排出口处液体所能达到的压力，表示泵能为液体提供能量的能力。

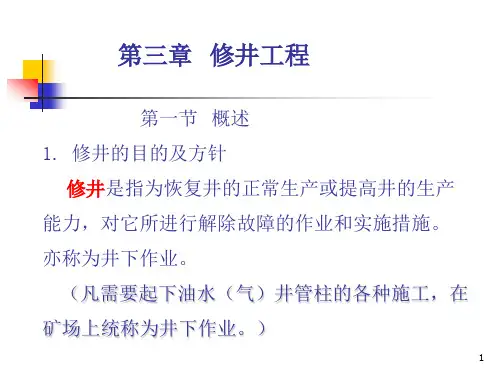

摘要修井是对油、气、水井进行维修维护，提高油、气井生产能力，从而在开发油田中保持较长期的稳产高产。
本文通过对修井的相关图书，期刊，文献等资料的研究，以及对大庆油田的井下作业现场的调研，从修井工艺、修井设备、修井工具等方面详细介绍了修井作业原理。
修井作业的主要内容包括，清除油管和抽油杆结蜡与检泵；注水井洗井、试注和清砂；分层采油、分层注水；水力喷砂，水力压裂、油层酸化处理等增产、增注措施；各种防砂措施；堵水、封串；检修套管；打捞井下落物；解除卡钻；起下衬管、侧钻等。
修井设备主要包括，履带式通井机、轮式通井机、修井机、不压井不放喷设备、吊升旋转设备、循环冲洗设备等。
修井工具主要包括进井口工具、地面工具、井下工具等。
关键词：修井；修井机；通井机AbstractWorkover of oil, gas and water wells for maintenance, increased oil, gas well production capacity, thereby maintaining the development of oil fields in the longer-term Wenchangaochan. Based on the workover of the relevant books, periodicals, documents and other information on the research, and the Daqing Oilfield in the underground scene investigation, from the workover process, workover equipment, tools and other rigs in detail on the rigs operating principle.Workover operations, including the main contents, clear tubing and rod end wax and seized pump; washing water injection wells and try to inject and-sand; layered production, stratified injection; hydraulic sandblasting, hydraulic fracturing, acidizing oil processing Such as production, by injection; various sand control measures; water shutoff, the closure string; overhaul casing; salvage the whereabouts of wells; lifting sticking; from the lining of the lateral drilling.Workover equipment includes, crawler-machine-wells, well-wheeled machine, workover rig, killing tightly spray equipment, hanging or rotating equipment, irrigation equipment, such as recycling.Workover main tools include the wellhead tools, ground tools, downhole tools.Key words: Workover; workover rig; wheeled machine目录第1章概述 (1)1.1 修井的目的和意义 (1)1.2 修井工艺和设备的概述 (1)第2章修井工艺 (4)2.1 修井工作的准备 (4)2.2 修井工艺内容 (5)第3章修井设备 (14)3.1 修井设备简介 (14)3.2 修井动力设备 (14)3.3 循环冲洗设备 (22)3.4 不压井不放喷设备 (23)第4章修井工具 (27)4.1 井口工具 (27)4.2 地面工具 (28)4.3 打捞工具 (29)4.4 封隔器 (31)4.5 配水器 (32)第5章修井作业实例 (35)结论 (38)参考文献 (39)致谢 (40)第1章概述1.1 修井目的与意义油、气、水井在长期的生产过程中，由于各种原因会发生各种故障，导致油、气、水井减产或者停产。
普通公锥(高强度公锥)2、结构：长锥形整体结构，由接头、打捞螺纹等组成。
3、技术规范：接头螺纹以实物为准。
打捞螺纹表面硬度：HRC60～65，抗拉强度≥932MPa冲击韧性≥58.8J/cm24、工作原理：公锥进入落物内孔后，加压，并转动钻具造扣，当其能承受一定的拉力和扭矩时，可采取上提或倒扣的办法将落物全部或部分捞出。
5、操作方法：（1）工具下至鱼顶上部1～2m开泵冲洗，并下放至鱼顶，如泵压突然上升、悬重下降，说明公锥进入鱼腔，可造扣打捞，试提，悬重增加，捞获，起钻。
（2）若悬重下降、泵压不上升则应上提钻柱并转动，重对鱼腔至悬重和泵压均有明显变化，才能加压造扣，进行打捞。
6、使用范围：在5－1/2"或7"套管里打捞ХХ尺寸ХХ类型的落物。
7、注意事项：（1）打捞时不得猛顿鱼顶，防止鱼顶或打捞螺纹损坏。
（2）切忌在落鱼外壁与套管内壁的环形空间造扣。
（3）鱼腔畅通泵压无明显变化的落鱼时，应增加扶正找中接头或引鞋，防止造扣位臵错误。
普通母锥(高强度母锥)2、结构：长筒形整体结构，由接头、本体两部分组成。
3、技术规范：依靠打捞螺纹在钻压和扭矩作用下，吃入落鱼外壁造扣，将落物捞出5、操作方法：（1）选择检查工具，测绘草图。
（2）下至鱼顶以上2m开泵，记好悬重，洗井。
（3）缓慢下放，入鱼，悬重下降，泵压升停放，造扣打捞，试提，悬重增加，捞获。
6、使用范围：在5－1/2"或7"套管里打捞ХХ尺寸ХХ类型的落物。
7、注意事项：（1）打捞外径较小落鱼时，应加引鞋。
（2）不得猛顿鱼顶，防止鱼顶或打捞螺纹损坏。
（3）工具上部接安全接头。
油管接箍捞矛2、结构：由上接头、锁紧螺母、导向螺钉、卡瓦、芯轴、冲砂管等组成。
3、技术规范：4实质是内外螺纹的对扣打捞，卡瓦依其弹性变形进入接箍母螺纹，靠芯轴与卡瓦内外锥面贴合后的径向胀力，从而抓住落鱼。
5、操作方法：（1）根据井内鱼顶接箍规格，选捞矛及卡瓦。
