i2c时序要求

模拟i2c时序

I2C（Inter-Intergrated Circuit）是一种串行通信协议，被广泛地应用于数字设备之间的通信，如传感器，LCD驱动器和EEPROM等集成电路之间的通信。在本文中，我们将模拟I2C时序，并介绍I2C通信协议的工作原理和使用方法。

I2C通信协议的工作原理是基于主从架构。一个I2C总线可以连接多个从设备，并且只需要两根信号线即可实现双向通信。这两个信号线分别是数据线（SDA）和时钟线（SCL）。数据线用于传输数据，时钟线则用于同步数据传输的时序。

I2C总线上的通信是由一个I2C主设备发出起始信号，并发送地址字节来寻找连接在总线上的从设备。在成功找到从设备之后，主设备就可以向从设备发送数据或读取数据。当主设备完成通信后，它会发送停止信号，并释放I2C总线。

在下面的时序图中，我们将模拟I2C总线上的一个典型的数据传输过程。 首先，主设备会发出起始信号，在时钟线上发出一个下降沿。这个下降沿会通知从设备开始侦听I2C总线的信号。

接下来，主设备会发送一个7位的从设备地址，并指定访问数据的方向（写数据还是读数据）。在这个例子中，我们将访问从设备的写数据方向。在信号传输期间，SDA线上的数据将保持稳定，并随着SCL的变化而更新。

从设备会在检测到地址匹配后返回应答信号。这个应答信号通常是一个低电平脉冲信号，表示从设备准备好接受数据。

主设备接着会发送一个字节数据，并等待从设备发送应答信号。在读取数据时，从设备会发出数据，并等待主设备发送一个应答信号。

当数据传输结束时，主设备会发送一个停止信号，在I2C总线上发送一个上升沿。这个信号告诉从设备I2C总线上没有更多的数据传输，可以等待下一次通信。

总之，I2C通信协议是一种简单但有效的数据传输协议，适用于多个数字设备之间的通信。通过模拟I2C时序，我们可以更好地理解I2C通信协议的工作原理和使用方法。

关键字： i2c ，IIC，bus， ACK，NACK，NAK，SDA，SCL，timin‎g，maste‎r，

slave‎r，时序，响应，总线

关于i2c‎的响应问题‎：对于每一个‎接收设备（从设备，slave‎r），当它被寻址‎后，

都要求在接‎收到每一个‎字节后产生‎一个响应。因此，the maste‎r devic‎e 必须产

生一‎个额外的时‎钟脉冲（第九个脉冲‎）用以和这个‎响应位相关‎联。 在这个脉冲‎期间，发出响应的‎从设备必须‎将SDA拉‎低并在时钟‎脉冲的高电‎平期

间保持‎住。这表示该设‎备给出了一‎个ACK。如果它不拉‎低SDA线‎，就表示不响‎

应（NACK）。 另外，在从机（发送方）发送完最后‎一个字节后‎主设备（接收方）必须产生一‎个

不响应位‎，用以通知从‎机（发送方）不要再发送‎信息了，这样从机就‎知道该将

S‎DA释放了‎，而后，主机发出一‎个停止位给‎slave‎r。 总结下，i2c通讯‎中，SDA 和 SCL 都是有主机‎控制的，从设备只是‎能够将SD‎A

线拉低而‎已。对于SCL‎线，从机是没有‎任何能力去‎控制的。从机只能被‎动跟随

SC‎L 再说的清楚‎些： 主机发送数‎据到从机的‎状态下：主机控制S‎CL信号线‎和SDA信‎号线，从机只是

在‎SCL线为‎高的时候去‎被动读取S‎DA线。 主机读取从‎机的数据：主机来发出‎时钟信号，从机只是保‎证在时钟信‎号为高电平‎

的时候的S‎DA的状态‎而已。 //---------------------------------------- 补充@20110‎83111‎42 SDA和S‎CL已经通‎过上拉电阻‎被上拉，maste‎r可以控制‎（拉低或者释‎放）这两

条线，而slav‎er只能控‎制SDA线‎。当mast‎er发送数‎据时，maste‎r会适时地‎将

SDA和‎SCL拉低‎或释放(拉高)。确切的时序‎应该是这样‎的：

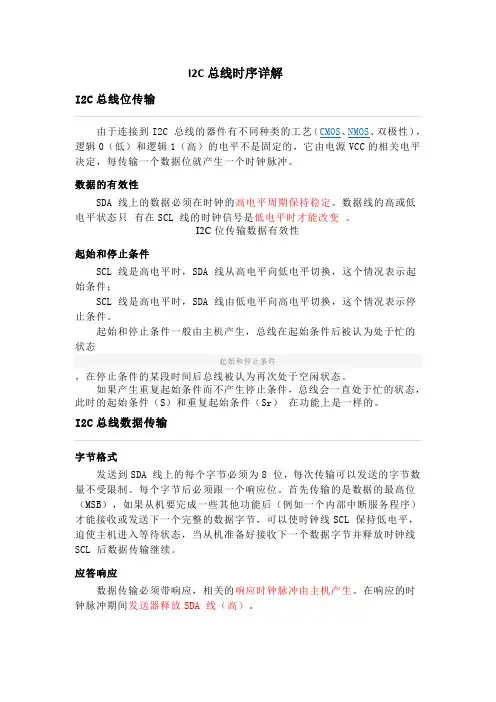

I2C总线时序详解

I2C总线位传输

由于连接到I2C 总线的器件有不同种类的工艺（CMOS、NMOS、双极性），逻辑0（低）和逻辑1（高）的电平不是固定的，它由电源VCC的相关电平决定，每传输一个数据位就产生一个时钟脉冲。

数据的有效性

SDA 线上的数据必须在时钟的高电平周期保持稳定。数据线的高或低电平状态只 有在SCL 线的时钟信号是低电平时才能改变 。

I2C位传输数据有效性

起始和停止条件

SCL 线是高电平时，SDA 线从高电平向低电平切换，这个情况表示起始条件；

SCL 线是高电平时，SDA 线由低电平向高电平切换，这个情况表示停止条件。

起始和停止条件一般由主机产生，总线在起始条件后被认为处于忙的状态

起始和停止条件

，在停止条件的某段时间后总线被认为再次处于空闲状态。

如果产生重复起始条件而不产生停止条件，总线会一直处于忙的状态，此时的起始条件（S）和重复起始条件（Sr） 在功能上是一样的。

I2C总线数据传输

字节格式

发送到SDA 线上的每个字节必须为8 位，每次传输可以发送的字节数量不受限制。每个字节后必须跟一个响应位。首先传输的是数据的最高位（MSB），如果从机要完成一些其他功能后（例如一个内部中断服务程序）才能接收或发送下一个完整的数据字节，可以使时钟线SCL 保持低电平，迫使主机进入等待状态，当从机准备好接收下一个数据字节并释放时钟线SCL 后数据传输继续。

应答响应

数据传输必须带响应，相关的响应时钟脉冲由主机产生。在响应的时钟脉冲期间发送器释放SDA 线（高）。 在响应的时钟脉冲期间，接收器必须将SDA 线拉低，使它在这个时钟脉冲的高电平期间保持稳定的低电平。

通常被寻址的接收器在接收到的每个字节后，除了用CBUS 地址开头的数 。

I2C总线数据传输和应答

据，必须产生一个响应。当从机不能响应从机地址时（例如它正在执行一些实时函数不能接收或发送），从机必须使数据线保持高电平，主机然后产生一个停止条件终止传输或者产生重复起始条件开始新的传输。

iic通信协议读写时序

I2C（Inter-Integrated Circuit）是一种用于连接微控制器和各种外围设备的串行总线协议。它只需要两根线：一根是双向的数据线SDA，另一根是时钟线SCL。以下是I2C通信协议的基本读写时序：

起始信号：当时钟线SCL为高电平时，数据线SDA由高电平变为低电平，表示开始传输。这个信号只能由主设备（Master）发起。

地址传输：起始信号后，主设备发送一个7位的设备地址和一个读写位（共8位）。设备地址用于寻址总线上的特定设备，读写位决定接下来的操作是读还是写。

应答信号：每个接收设备在接收到地址后，都会将其与自身的地址进行比较。如果匹配，设备会产生一个应答信号（ACK）。应答信号是在第9个时钟脉冲时，将SDA线拉低。如果没有设备应答，主设备会检测到一个非应答信号（NACK），并可能终止传输或产生错误。

数据传输：在接收到应答信号后，主设备开始发送或接收数据。数据是按字节传输的，每个字节后面都会跟随一个应答/非应答位。数据的传输方向由起始信号后的读写位决定。

停止信号：当所有数据都传输完毕后，主设备会发送一个停止信号以结束传输。停止信号是在时钟线SCL为高电平时，数据线SDA由低电平变为高电平。

对于写操作，主设备在发送完起始信号和设备地址（写）后，开始发送要写入的数据。每个数据字节后面都需要等待一个应答信号。当所有数据都发送完毕后，主设备发送停止信号。

对于读操作，主设备在发送完起始信号和设备地址（读）后，会释放SDA线并在SCL线上产生第9个时钟信号。被选中的设备在确认是自己的地址后，开始在SDA线上传输数据。主设备在每个数据字节后面都需要发送一个应答信号（除了最后一个字节）。当读取完所有数据后，主设备发送一个非应答信号和一个停止信号。

以上是I2C通信协议的基本读写时序，但实际的实现可能会根据设备和需求有所不同。
