电力设施改造工程监理规划

云南电力建设监理咨询有限责任公司

220kV普吉-上峰送电线路工程项目监理部

二○○二年十二月

1.工程概况

1.1工程名称: 220kV普吉-上峰送电线路工程

线路走经：线路途经昆明市西山区的马街镇、黑林铺镇。

1.2线路简况：

220kV普吉～上峰送电线路工程，线路总长13.5公里.线路普吉变至昭宗变为双回路架设，长度为12.4公里,杆号为AN1～AN30,计30基铁塔;特种基础施工工程AN1-AN3、BN1、BN5-BN12塔基;锚杆静压桩:AN1-AN3、BN1、BN6、BN7塔基为锚杆静压桩,桩长8-17米,预制桩单桩长200×200×3000-6000;人工挖孔灌注桩:BN5、BN8-BN12塔基为人工挖孔灌注桩,桩身直径为φ800-φ1000,桩长6.1-9.3米;线路昭宗变至上峰变侧采用同塔四回路架设，长度约1.6公里，杆号为BN1～BN11,计12基铁塔（改线加1基—BN8+1）.220kV普吉-上峰送电线路工程由A、B两回组成：1）A回为220KV双回路架设部分，由220kV普吉变电站出线构架至AN30（110kV昭宗变电站附近）总长11.447km；2)B回为四回路(BN3-BN12，杆塔上部为220kV双回路部分,下部为110kV双回路部分)及110kV双回路(BN1-BN12)混合架设部分,线路由220kV上峰变电站220kV及110kV出线构架到110kV昭宗变电站附近,110kV部分在BN12处接至昭宗Ⅰ回N3号塔,部分线路长度为1.594 km;220kV部分在BN12处接至本工程A回AN30塔,线路长度为1. 269km.

建设单位：云南省电力建设公司

设计单位：云南电力设计院

监理单位：云南电力建设监理咨询有限责任公司

运行单位：昆明供电局

施工单位：云南送变电工程公司

2.监理工作依据

2.1 建设单位与监理单位签定的工程项目监理合同；

2.2建设单位与承包单位签定的合同（设计、施工、调试及设备等）及有关附件；

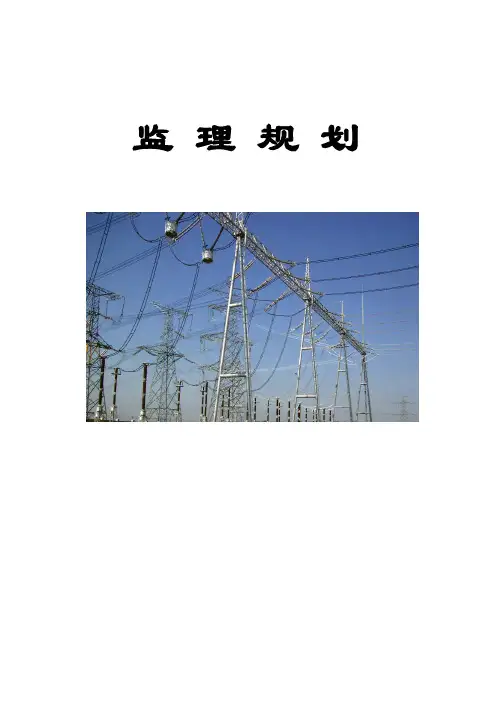

监 理 规 划

- 1 -

监 理 规 划

批 准：

审 核:

编 制:

二0一0年十一月

- 2 -

监 理 规 划

建 设 单 位：

工 程 名 称：

合 同 编 号：

监 理 单 位：

技术负责人：

总监理工程师：

参 编 人 员：

日 期： 2010年11月

- 3 - 目 录

1、工程项目概况………………………………………………4

2、监理工作范围………………………………………………5

3、监理工作内容………………………………………………5

4、监理工作目标………………………………………………11

5、监理工作依据………………………………………………14

6、项目监理机构组织形式……………………………………18

7、项目监理机构的人员配备计划……………………………18

8、项目监理机构的人员岗位职责……………………………18

9、监理工作程序………………………………………………22

10、监理工作方法及措施…………………………………… 38

11、安全文明施工…………………………………………… 52

12、监理服务质量保证措施……………………………… 55

13.监理工作制度（见另册）……………………………… 57

14、主要监理资源的投入………………………………… 58

- 4 -

1、工程项目概况

1.1 工程名称：

1.2 项目法人:

1.3 工程地点：

1.4 工程概况

1.4.1工程规模：

（一）

1）主变规模：1台18MVA主变。

2）出线规模：220KV出线4回；扩建2个220kV间隔。

出线规模：66KV出线8回。

3）无功补偿：本期工程配置容量66kV电容器组2组，容量分别为10Mvar和20Mvar

******改造建设工程

监 理 规 划

总监理工程师： ******

编 制 人： ******

审 批 人： ******

编 制 日 期： *****年*月***日

********************

2 一、 工程项目概况

1．本工程为******场地改造工程，现状运动场为**米煤渣跑道运动场，改造为**米塑胶跑道和**米直跑道，改造面积约****平方米。工程内容包括：1.塑胶跑道铺设；2.排球场1个，篮球场2个；3.乒乓球台8个；4.校道、校园广场、器械场地硬化；5.太阳能、风能节能灯安装；6.校园绿化树池安装；7.绿化；8.学校大门。其他内容详见招标人提供的有关图纸及工程量清单。

2．项目建设情况：

建设单位：****

设计单位：****

监理单位：****

施工单位：****

二、 监理工作范围

工程的施工全过程监理,包括运动场土建、塑胶跑道工程、排水工程、篮球场工程等图纸全部内容。

三、 监理工作内容

1.随时征求业主对工程建设的要求，积极配合为业主工作。

2.主持制定工程项目监理规划。

3.协助业主优化设计方案和施工图纸。

4.协助业主选择总、分包单位及供货商，审查总承包单位选 3 择的专业分包单位的资质和分包合同。

5.审查施工单位的开工报告。

6.审查施工单位各项施工准备工作，下达开工通知书。

7.督促施工单位建立健全施工管理制度和质量保证体系，并督促其实施。

8.参加图纸会审和设计交底。

9.审批施工单位提交的施工组织设计、施工技术方案；审查施工单位的年、季、月施工进度计划并督促其实施。

10.检查施工单位选用的原材料、半成品、成品、构配件和设备的质量，并进行必要的测试和监控以及签认，对影响工程使用功能的观感材料进行质量预控。

11.监督施工单位严格按照技术标准和设计文件施工，控制工程质量，对违反设计文件、规范和规程的工程，责令施工单位立即改正，必要时签发工程暂停指令。

.

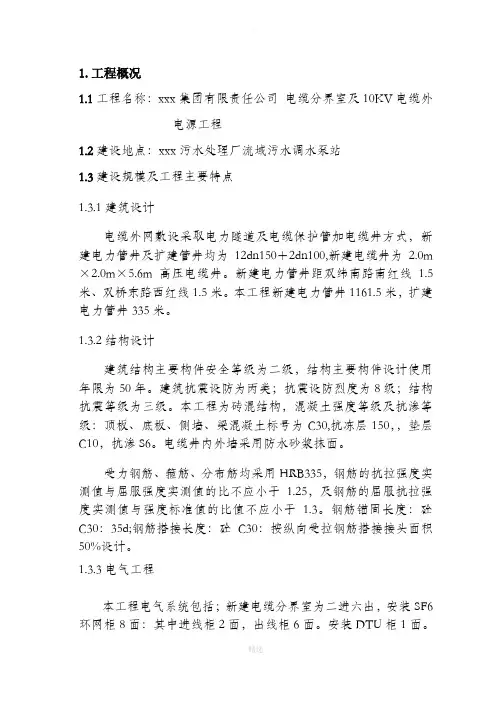

精选 1.工程概况

1.1工程名称：xxx集团有限责任公司 电缆分界室及10KV电缆外电源工程

1.2建设地点：xxx污水处理厂流域污水调水泵站

1.3建设规模及工程主要特点

1.3.1建筑设计

电缆外网敷设采取电力隧道及电缆保护管加电缆井方式，新建电力管井及扩建管井均为12dn150＋2dn100,新建电缆井为2.0m×2.0m×5.6m高压电缆井。新建电力管井距双纬南路南红线1.5米、双桥东路西红线1.5米。本工程新建电力管井1161.5米，扩建电力管井335米。

1.3.2结构设计

建筑结构主要构件安全等级为二级，结构主要构件设计使用年限为50年。建筑抗震设防为丙类；抗震设防烈度为8级；结构抗震等级为三级。本工程为砖混结构，混凝土强度等级及抗渗等级：顶板、底板、侧墙、梁混凝土标号为C30,抗冻层150，，垫层C10，抗渗S6。电缆井内外墙采用防水砂浆抹面。

受力钢筋、箍筋、分布筋均采用HRB335，钢筋的抗拉强度实测值与屈服强度实测值的比不应小于1.25，及钢筋的屈服抗拉强度实测值与强度标准值的比值不应小于1.3。钢筋锚固长度：砼C30：35d;钢筋搭接长度：砼C30：按纵向受拉钢筋搭接接头面积50%设计。

1.3.3电气工程

本工程电气系统包括；新建电缆分界室为二进六出，安装SF6环网柜8面：其中进线柜2面，出线柜6面。安装DTU柜1面。 .

精选 由康城开闭站室217柜及227柜分别引出10KV电缆沿双桥东路东侧现状管井向南敷设至双纬南路南侧转向东敷设至29#现状电缆井。自29#现状电缆井沿新建电缆管井向东敷设至双桥东路西转向南敷设至泵站分界室1-1柜及2-1柜，敷设电缆ZRC-YJY22-8.7/15KV-3×150两条共计3997米。自泵站分界室1-3及2-3柜分别引出10KV电缆敷设至配电室201及202柜，敷设电缆ZRC-YJY22-8.7/15KV-3×150两条共计50米。
