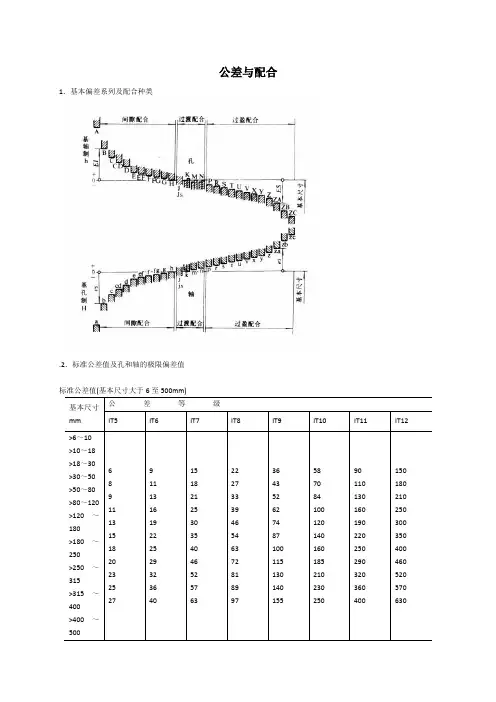

公差与配合（摘自GB1800～1804－79）
1．基本偏差系列及配合种类
.2．标准公差值及孔和轴的极限偏差值
标准公差值(基本尺寸大于6至500mm)
基本尺寸mm 公 差 等 级
IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12
>6～10
>10～18
>18～30
>30～50
>50～80
>80～120
>120～180
>180～250
>250～315
>315～400
>400～500 6
8
9
11
13
15
18
20
23
25
27 9
11
13
16
19
22
25
29
32
36
40 15
18
21
25
30
35
40
46
52
57
63 22
27
33
39
46
54
63
72
81
89
97 36
43
52
62
74
87
100
115
130
140
155 58
70
84
100
120
140
160
185
210
230
250 90
110
130
160
190
220
250
290
320
360
400 150
180
210
250
300
350
400
460
520
570
630
孔的极限差值（基本尺寸由大于10至315mm） μm
公差带 等
级 基本尺寸mm
>0～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315
D 8 +77
+50 +98
+65 +119
+80 +146
+100 +174
+120 +208
+145 +242
+170 +271
+190
▼9 +93
+50 +117
+65 +142
+80 +174
+100 +207
+120 +245
+145 +285
+170 +320
+190
10 +120
+50 +149
+65 +180
+80 +220
+100 +260
+120 +305
+145 +355
+170 +400
+190
11 +160
+50 +195
+65 +240
+80 +290
+100 +340
+120 +395
+145 +460
+170 +510
+190
E 6 +43
+32 +53
+40 +66
+50 +79
+60 +94
+72 +110
+85 +129
+100 +142
+110
7 +50
+32 +61
+40 +75
+50 +90
+60 +107
+72 +125
+85 +146
+100 +162
+110
8 +59
+32 +73
+40 +89
+50 +106
+60 +126
+72 +148
+85 +172
+100 +191
+110
9 +75
+32 +92
+40 +112
+50 +134
+60 +159
+72 +185
+85 +215
+100 +240
+110
10 +102
+32 +124
+40 +150
+50 +180
+60 +212
+72 +245
+85 +285
+100 +320
+110
F 6 +27
+16 +33
+20 +41
+25 +49
+30 +58
+36 +68
+43 +79
+50 +88
+56
7 +34
+16 +41
+20 +50
+25 +60
+30 +71
+36 +83
+43 +96
+50 +108
+56
▼8 +43
+16 +53
+20 +64
+25 +76
+30 +90
+36 +106
+43 +122
+50 +137
+56
9 +59
+16 +72
+20 +87
+25 +104
+30 +123
+36 +143
+43 +165
+50 +186
+56
H 6 +11
0 +13
0 +16
0 +19
0 +22
0 +25
0 +29
0 +32
0 公差带 等
级 基本尺寸mm
>0～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315
▼7 +18
0 +21
0 +25
0 +30
0 +35
0 +40
0 +46
0 +52
0
▼8 +27
0 +33
0 +39
0 +46
0 +54
0 +63
0 +72
0 +81
0
▼9 +43
0 +52
0 +62
0 +74
0 +８７
0 +100
0 +115
0 +130
0
10 +70
0 +84
0 +100
0 +120
0 +140
0 +160
0 +185
0 +210
0
▼11 +110
0 +130
0 +160
0 +190
0 +220
0 +250
0 +290
0 +320
0
K 6 +2
－9 +2
－11 +3
－13 +4
－15 +4
－18 +4
－21 +5
－24 +5
－27
▼7 +6
－12 +6
－15 +7
－18 +9
－21 +10
－25 +12
－28 +13
－33 +16
－36
8 +8
－19 +10
－23 +12
－27 +14
－32 +16
－38 +20
－43 +22
－50 +25
－56
N 6 －9
－20 －11
－28 －12
－24 －14
－33 －16
－38 －20
－45 －22
－51 －25
－57
▼7 －5
－23 －7
－28 －8
－33 －9
－39 －10
－45 －12
－52 －14
－60 －14
－66
8 －3
－30 －3
－36 －3
－42 －4
－50 －4
－58 －4
－67 －5
－77 －5
－86
P 6 －15
－26 －18
－31 －21
－37 －26
－45 －30
－52 －36
－61 －41
－70 －47
－79
▼7 －11
－29 －14
－35 －17
－42 －21
－51 －24
－59 －28
－68 －33
－79 －36
－88
轴的极限偏差 （基本尺寸由于大于10至315mm）
公差带 等
级 基本尺寸mm
>10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315
d 6 －50
－61 －65
－78 －80
－96 －100
－119 －120
－142 －145
－170 －170
－199 －190
－222
7 －50
－68 －65
－86 －80
－105 －100
－130 －120
－155 －145
－185 －170
－216 －190
－242
8 －50
－77 －65
－98 －80
－119 －100
－146 －120
－174 －145
－208 －170
－242 －190
－271
