变电站设备验收投运制度一、变电站运行的新建、扩建、改建的一、二次设备加入电网前必须经过验收。
设备变动修试后也必须经过验收合格,手续完备,方能投入系统运行。
二、验收按部颁标准及有关规程规定的技术标准进行。
变电站验收发现的问题,变电站值班员应及时向调度和运行主管部门汇报,确保达到变电设备安全要注,一经验收合格,变电值班员应对变电设备负责。
三、在电气设备上工作结束后,有关修试人员应将工作情况详细记录在记录薄上,并写明是否可投入运行的结论,运行人员检查修试记录齐全主要数据合格后会同修试人员对修试设备进行检查、验收、检查修试单位已做到工完料净场地清,无疑后方可办理终结手续。
四、新设备投产和重要设备的大修、大范围停电检修,由电力部门或变电站站长组织和安排好设备的验收工作。
五、对检修后的开关、闸刀应进行操作检查,对调度校验后的继电保护装置应检查动过的端子、压板、切换开关位置和定值应处于正常状态,对检修试验后的设备要检查工作班装设的临时短接线、接地线、试验导线是否拆除,有无遗留物。
六、验收不合格的设备不准投入运行,如需要投入运行,应根据管辖权限,经电力主管部门或____批准,并将意见记入值班日志。
七、设备运行前必需准备内容:1.设备不管本期是否投运命名、编号、挂牌、标识必须齐全、醒目。
2.站有试验时会亮的光字牌和正常运行应亮的指示灯及应测电压的出口压板明确标示,便易检查巡视和测量。
3.全部就地/远方控制开关和电压切换开关切换位置标明。
站有出口压板和继电器的应标有全称的命名。
4.凡没有接地闸刀,需要对母线桥及一次设备需临时挂接地线的,接地点必须有明确的标志并固定不变,有利于值班员检查,接地点要除去油漆。
5.站有闸刀操作把手上有间隔全称标志,10kV间隔小车开关不但在柜门上有全称标示,在小车开关本体上也要有全称标示。
6.防误装置可靠完好,紧急解锁钥匙已封存。
急须使用时,必须严格执行防误解锁制度。
7.设备安装符合规程要求,动作正确可靠,接触良好,指示正确,电气、机械闭锁可靠,站有密封件要求密封良好,瓷件无损坏、裂纹。
变电站设备验收制度模版一、目的和适用范围本制度旨在规范变电站设备的验收流程和标准,确保设备安全性和性能符合相关标准和要求,适用于所有变电站设备的验收工作。
二、定义1. 变电站设备:指用于电力系统的输电、变压、控制、保护等用途的各类设备,包括变压器、断路器、隔离开关、电容器等。
2. 验收:指对变电站设备进行检查和测试,评估其安全性、性能和符合性的过程。
三、验收准备1. 设备验收前,验收人员应事先准备验收任务书和所需检测仪器设备,并对仪器设备的校准情况进行检查。
2. 验收人员应熟悉相关变电站设备的技术标准和要求,并了解验收流程和方法。
四、验收流程1. 设备到货检查1.1 验收人员应核对设备到货清单和实际到货情况,检查设备的数量、包装是否完好,有无损坏迹象。
1.2 验收人员应检查设备的图纸、技术文件、合格证书等是否齐全,无误差。
2. 外观检查2.1 验收人员应对设备的外观进行检查,包括表面是否有明显的损坏、变形、划痕等。
2.2 验收人员应检查设备的接线端子、连接件等是否齐全、牢固。
2.3 验收人员应检查设备的标志、标牌是否清晰、完整。
3. 功能检查3.1 验收人员应按照设备的操作手册和技术标准,对设备的功能进行检查,确保其正常工作。
3.2 验收人员应对设备的启动、运行、停止过程进行观察和记录,检查是否存在异常现象。
4. 性能检测4.1 验收人员应使用仪器设备对设备的性能进行检测,包括电气性能、机械性能等。
4.2 验收人员应按照相关技术标准,对设备的性能数据进行测量和记录,检查是否符合要求。
5. 安全性评估5.1 验收人员应对设备的安全性进行评估,包括设备的绝缘性能、防护措施等。
5.2 验收人员应按照相关安全标准,对设备进行测试和评估,确保其安全使用。
6. 验收报告6.1 验收人员应将设备的验收结果记录在验收报告中,包括设备的基本信息、检查结果、性能数据等。
6.2 验收报告应由验收人员和设备供应商共同签字确认。
省电力公司检修后设备状态交接验收规定(试行)第一条总则为确保检修后变电设备状态的正确性,明确检修、运行人员在检修工作结束后,对设备状态的正确性和检修质量各方应负的责任,防止因检修后设备状态与工作许可时状态不一,从而导致误操作事故的发生,特制定本规定。
各市电力(业)局(公司)应结合本单位的具体实际情况,制定检修后设备状态交接验收实施细则。
本规定作为省公司企业标准《变电工作票作业规》(Q/ZDJ 57—2006)的一项补充。
本规定由省公司生产部负责解释。
第二条适用围本规定适用于110kV与以上电压等级变电所设备检修(试验)后的检修质量和设备状态的验收。
第三条检修后设备检修质量和设备状态的验收职责检修工作结束,运行值班人员(工作许可人)和工作负责人共同到现场,对检修设备进行验收和设备状态的核查。
检修后设备的检修质量由工作负责人负责;检修后设备的状态由运行值班人员负责。
在交接验收过程中,若运行值班人员发现检修后设备状态与工作许可时状态不一致,有关检修人员按严重违章论处;运行值班人员未与时发现检修后设备状态与工作许可时状态不一致,而由其他人员提出并加以纠正,有关运行值班人员按误操作事故未遂论处。
对与时发现检修后设备状态与工作许可时状态不一致,避免误操作事故发生的有关人员,按发现重大隐患,给予通报表扬和奖励。
第四条典型设备状态交接验收单(卡)的编制、审定和管理设备状态交接验收,采用“设备状态交接验收单(卡)”形式。
由变电运行工区提出并组织制定所属各变电所的典型设备状态交接验收单(卡),并经工区分管领导审核批准。
典型设备状态交接验收单(卡)的管理,参照国家电网公司《变电站管理规》中F.5“典型操作票的管理办法”的要求,其责任单位为变电运行工区。
检修后实际使用的设备状态交接验收单(卡),由当班运行值班员(工作许可人),根据工作票的实际工作容和设备状态,参照典型设备状态交接验收单(卡)进行拟写。
由当班运行值班员(工作许可人)拟写的设备状态交接验收单(卡),应经当班负责人审核无误后执行。
变电站设备验收投运制度样本一、变电站运行的新建、扩建、改建的一、二次设备加入电网前必须经过验收。
设备变动修试后也必须经过验收合格,手续完备,方能投入系统运行。
二、验收按部颁标准及有关规程规定的技术标准进行。
变电站验收发现的问题,变电站值班员应及时向调度和运行主管部门汇报,确保达到变电设备安全要注,一经验收合格,变电值班员应对变电设备负责。
三、在电气设备上工作结束后,有关修试人员应将工作情况详细记录在记录薄上,并写明是否可投入运行的结论,运行人员检查修试记录齐全主要数据合格后会同修试人员对修试设备进行检查、验收、检查修试单位已做到工完料净场地清,无疑后方可办理终结手续。
四、新设备投产和重要设备的大修、大范围停电检修,由电力部门或变电站站长组织和安排好设备的验收工作。
五、对检修后的开关、闸刀应进行操作检查,对调度校验后的继电保护装置应检查动过的端子、压板、切换开关位置和定值应处于正常状态,对检修试验后的设备要检查工作班装设的临时短接线、接地线、试验导线是否拆除,有无遗留物。
六、验收不合格的设备不准投入运行,如需要投入运行,应根据管辖权限,经电力主管部门或____批准,并将意见记入值班日志。
七、设备运行前必需准备内容:1.设备不管本期是否投运命名、编号、挂牌、标识必须齐全、醒目。
2.站有试验时会亮的光字牌和正常运行应亮的指示灯及应测电压的出口压板明确标示,便易检查巡视和测量。
3.全部就地/远方控制开关和电压切换开关切换位置标明。
站有出口压板和继电器的应标有全称的命名。
4.凡没有接地闸刀,需要对母线桥及一次设备需临时挂接地线的,接地点必须有明确的标志并固定不变,有利于值班员检查,接地点要除去油漆。
5.站有闸刀操作把手上有间隔全称标志,10kV间隔小车开关不但在柜门上有全称标示,在小车开关本体上也要有全称标示。
6.防误装置可靠完好,紧急解锁钥匙已封存。
急须使用时,必须严格执行防误解锁制度。
7.设备安装符合规程要求,动作正确可靠,接触良好,指示正确,电气、机械闭锁可靠,站有密封件要求密封良好,瓷件无损坏、裂纹。
变电站设备验收制度一、前言随着电力行业的发展,变电站作为电力系统的重要组成部分,扮演着能源的传输、分配和变压的重要角色。
为了保证变电站设备的可靠运行和工作安全,制定变电站设备验收制度势在必行。
二、验收范围本制度适用于新建、改建变电站及变电站设备的购置、更换、更新等环节。
三、验收要求1.设备齐全性验收要求(1)检查所购设备是否与合同规定的设备型号、规格、数量、配置一致。
(2)设备是否附带厂家提供的齐全的安装和调试技术资料、产品合格证书、出厂检验合格证书等必备文件。
(3)检查设备的外观是否完好,有无损坏、磨损等情况。
(4)设备的铭牌标识是否清晰完整。
(5)设备所附配件是否齐全,并与合同一致。
2.设备性能验收要求(1)按照设备技术参数要求,对设备的主要技术指标进行检测,如额定电压、额定容量、绝缘电阻、电气联锁等。
(2)对设备的机械运行性能进行检测,如设备的噪音、振动、温度等。
(3)进行设备的安全性能检验,如接地装置的安装是否到位、设备运行时的防护措施是否完善等。
3.设备试运行验收要求(1)对设备进行试运行,观察设备在不同负载、不同工况下的运行情况。
(2)观察设备在试运行过程中是否存在异常情况,如噪声增大、震动明显、温度异常等。
(3)设备试运行时间应根据设备的类型和规模确定,且要满足试运行验收标准。
4.设备材料验收要求(1)对设备材料进行检验,如设备的绝缘材料、导线、支架等。
(2)检查设备材料是否符合国家、行业及标准规定的质量标准。
(3)设备材料是否附带有质量合格证明和检验报告。
五、验收程序1.设备验收前,需要向设备供货商提供验收通知书,并确保设备供货商会同技术人员到现场参与验收工作。
2.设备验收分为初验和终验,初验是设备到货验收,终验是设备安装调试完成后的最终验收。
3.初验时,技术人员应根据验收要求对设备外观、配置、型号等进行检查,对比设备供应商提供的技术资料,确保设备是否符合要求。
4.终验时,技术人员应对设备进行性能、安全性能、试运行等方面的检测和评估,同时编制详细的验收报告,并报送相关部门备案。

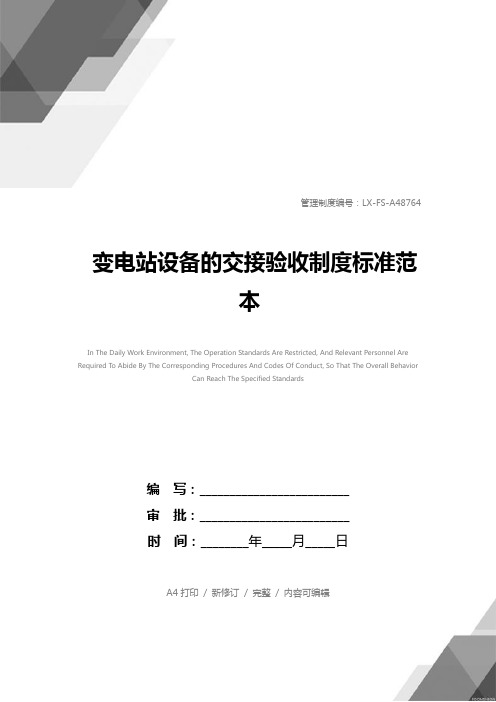

管理制度编号:LX-FS-A48764变电站设备的交接验收制度标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写:_________________________审批:_________________________时间:________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑变电站设备的交接验收制度标准范本使用说明:本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束,并要求相关人员共同遵守对应的办事规程与行动准则,使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整,套用时请仔细阅读。
1 变电站新建、扩(改)建、大修、小修、预试的一、二次设备的工作完成后,必须经过质量验收,设备验收合格后,应按照有关要求填写有关检修、试验记录,并履行相关手续。
交接手续以正式的交接记录为依据,内容包括交接设备范围、工程完成情况、遗留问题及结论等,交接手续完备后,方能投入运行。
2 新建、扩(改)建设备的竣工验收,主变压器及220KV 设备大修后竣工验收,变电站站长、值长应参加验收。
3 新建、扩改建竣工验收,施工部门应向变电站移交有关资料,包括设备制造说明书、设备出厂试验记录报告、安装竣工图纸、安装记录及试验报告、备品备件、工器具等。
设备大修后竣工验收,施工部门应移交大修、试验报告,并填写有关检修、试验记录。
4 新安装、大修后的配电装置,防误闭锁装置必须完善,否则不得投入运行。
变电站设备验收投运制度模版一、变电站运行的新建、扩建、改建的一、二次设备加入电网前必须经过验收。
设备变动修试后也必须经过验收合格,手续完备,方能投入系统运行。
二、验收按部颁标准及有关规程规定的技术标准进行。
变电站验收发现的问题,变电站值班员应及时向调度和运行主管部门汇报,确保达到变电设备安全要注,一经验收合格,变电值班员应对变电设备负责。
三、在电气设备上工作结束后,有关修试人员应将工作情况详细记录在记录薄上,并写明是否可投入运行的结论,运行人员检查修试记录齐全主要数据合格后会同修试人员对修试设备进行检查、验收、检查修试单位已做到工完料净场地清,无疑后方可办理终结手续。
四、新设备投产和重要设备的大修、大范围停电检修,由电力部门或变电站站长组织和安排好设备的验收工作。
五、对检修后的开关、闸刀应进行操作检查,对调度校验后的继电保护装置应检查动过的端子、压板、切换开关位置和定值应处于正常状态,对检修试验后的设备要检查工作班装设的临时短接线、接地线、试验导线是否拆除,有无遗留物。
六、验收不合格的设备不准投入运行,如需要投入运行,应根据管辖权限,经电力主管部门或____批准,并将意见记入值班日志。
七、设备运行前必需准备内容:1.设备不管本期是否投运命名、编号、挂牌、标识必须齐全、醒目。
2.站有试验时会亮的光字牌和正常运行应亮的指示灯及应测电压的出口压板明确标示,便易检查巡视和测量。
3.全部就地/远方控制开关和电压切换开关切换位置标明。
站有出口压板和继电器的应标有全称的命名。
4.凡没有接地闸刀,需要对母线桥及一次设备需临时挂接地线的,接地点必须有明确的标志并固定不变,有利于值班员检查,接地点要除去油漆。
5.站有闸刀操作把手上有间隔全称标志,10kV间隔小车开关不但在柜门上有全称标示,在小车开关本体上也要有全称标示。
6.防误装置可靠完好,紧急解锁钥匙已封存。
急须使用时,必须严格执行防误解锁制度。
7.设备安装符合规程要求,动作正确可靠,接触良好,指示正确,电气、机械闭锁可靠,站有密封件要求密封良好,瓷件无损坏、裂纹。
变电站设备的交接验收制度前言变电站是电力系统中的重要部分,因此,变电站设备的交接和验收制度十分重要。
本文将介绍变电站设备的交接验收制度,以便更好地管理和保护变电站设备。
什么是变电站设备的交接验收制度变电站设备的交接验收制度是指在变电站设备更换、维修等情况下,建立一套完整的程序来控制设备的交接和验收。
该制度包括以下几个方面的内容:1.设备移交的流程与责任2.设备交接的资料准备与记录3.设备验收的流程与标准设备移交的流程与责任设备移交包括移交发起、移交过程和移交结束三个方面:1.移交发起:设备移交应由设备管理部门或者维修部门作为移交发起方,发起移交申请。
2.移交过程:移交过程应由移交方和接收方共同参与,并由交接人员亲自完成。
在移交过程中,应将移交内容、设备标识名称、移交时间、移交人员清单(交接人员、移交人员和见证人员)等记录在清单中。
3.移交结束:设备移交结束需要由移交方和接收方签字确认,表明设备移交成功。
如果有争议,应留下移交的实物照片和相关记录。
设备交接的资料准备与记录设备交接需要进行资料准备和记录,以便于后续查阅和管理:1.资料准备:交接方应事先准备好以下资料:设备清单、合格证、运行记录和维护记录、设备的可视化主要缺陷清单、原始电气图、设备能耗数据等。
2.记录:设备交接应有专人进行现场记录,交接人员应告知见证人员签字确认。
设备验收的流程与标准设备验收应由管理部门、维修部门和专业技术人员共同参与,验收的流程包括以下几个环节:1.确认设备标识和名称、设备清单与物品是否对应。
2.验证设备有无异常情况。
3.验证设备是否正常运行,是否精度和性能符合规定,并达到质量标准。
4.验证设备运行时的能源数据是否符合要求。
验收标准是根据工程设计、技术文件等规定来确定的。
如果验收不合格,在签署不合格报告后,需要进行改正或退回。
结论建立变电站设备的交接验收制度,可以更好地管理和保护变电站设备。
其主要目的是保证设备的完好,以便于设备的正常运行,同时保障相关人员的安全。
变电站设备验收制度范文第一章总则第一条为了规范变电站设备的验收工作,确保设备的质量和可靠性,保证变电站正常运行,制定本制度。
第二条适用范围:本制度适用于所有变电站设备的验收工作。
第三条验收的目的:1.检查设备的质量和性能,确保设备符合技术要求,具备投入运行的条件。
2.验证设备安装和调试工作是否符合规定,确认设备的安全可靠性。
3.制定变电站设备验收的程序和标准,明确各相关部门和人员的责任和任务。
第四条变电站设备的验收内容:1.设备的技术规格和性能符合设计文件和合同要求。
2.设备的安装和调试工作符合施工规范和安全要求。
3.设备的试运行和试验工作符合技术规定和标准。
4.设备的操作和维护人员进行培训和考核。
第五条验收的程序:1.设备的安装和调试工作完成后,由供应商或施工单位提交验收申请。
2.验收申请经变电站负责人审核后,组织相关部门进行验收。
3.验收组由变电站的相关技术人员和质量管理人员组成。
4.验收组对设备进行全面检查和测试。
根据技术规定和标准,对设备的性能和安全性进行评估。
5.验收组制定验收报告,将验收结果和意见提交给变电站负责人。
6.变电站负责人根据验收报告,做出验收决定。
第二章变电站设备验收标准第六条变电站设备验收标准是根据国家相关标准和变电站自身实际情况制定的。
要根据设备的不同种类和性能要求,制定相应的验收标准。
第七条变电站设备验收标准包括以下方面:1.技术规格和性能要求。
2.设备安装和调试工作。
3.设备试运行和试验工作。
4.设备操作和维护人员的培训和考核。
第三章变电站设备验收程序第八条变电站设备验收的程序包括:申请验收、审核、组织验收、填写验收报告、决定验收的程序。
第九条申请验收:1.设备的供应商或施工单位在设备安装和调试完成后,可以向变电站提出验收申请。
2.验收申请书应包括以下内容:设备名称、型号和数量;设备的供应商或施工单位;安装和调试工作的完成情况;申请验收的理由等。
第十条审核:1.变电站负责人收到验收申请后,应及时进行审核。
变电站设备验收投运制度范本1. 引言本制度是根据变电站设备验收投运的实际情况和要求,为确保设备质量和安全运行,确保项目的顺利进行而制定的。
本制度适用于变电站设备的验收和投运工作,并要求相关人员严格按照本制度的要求进行操作。
2. 术语和定义2.1 变电站:指供电所、电厂等电力系统的输电、变压和配电节点,包括设备、线路、开关站等。
2.2 设备验收:指对变电站设备的机械性能、电气性能、功能性能等进行测试和评估,以确保设备符合相关技术规范和标准。
2.3 设备投运:指对已经验收合格的设备进行调试、调整和启动,使其正常运行,并接入电力系统。
3. 变电站设备验收要求3.1 设备验收前的准备工作3.1.1 设备验收前,需核对设备的出厂合格证明文件、检验报告、测试记录等资料。
3.1.2 设备验收前,需对设备进行外观检查,包括设备是否完好、无损伤、标志清晰等。
3.1.3 设备验收前,需对设备进行性能检测,包括机械性能、电气性能、功能性能等方面的测试。
3.2 设备验收过程3.2.1 设备验收应由专业人员负责,按照验收要求进行操作。
3.2.2 设备性能检测的方法和步骤应符合相关技术规范和标准,并记录检测数据和结果。
3.2.3 若发现设备存在问题或缺陷,应及时记录并通知相关部门进行处理。
3.3 设备验收结论3.3.1 设备经过检测和评估合格后,方可做出验收结论。
3.3.2 设备验收结论应由验收组成员共同签署,并上报相关部门备案。
4. 变电站设备投运要求4.1 设备投运前的准备工作4.1.1 设备投运前,需进行设备的试运行,包括对设备进行负荷测试、运行试验等。
4.1.2 设备投运前,需对设备进行调试和调整,以确保设备的运行参数符合要求。
4.1.3 设备投运前,需进行交接班和培训工作,确保运行人员熟悉设备的操作和运行原理。
4.2 设备投运过程4.2.1 设备投运应由专业人员负责,按照投运要求进行操作。
4.2.2 设备投运时,应逐步提高运行负荷和电压等级,以确保设备的安全稳定运行。
文件编号:RHD-QB-K9622 (管理制度范本系列)
编辑:XXXXXX
查核:XXXXXX
时间:XXXXXX
变电站设备的交接验收制度标准版本
变电站设备的交接验收制度标准版
本
操作指导:该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的,并由相关人员在办理业务或操作时必须遵循的程序或步骤。
,其中条款可根据自己现实基础上调整,请仔细浏览后进行编辑与保存。
1 变电站新建、扩(改)建、大修、小修、预试的一、二次设备的工作完成后,必须经过质量验收,设备验收合格后,应按照有关要求填写有关检修、试验记录,并履行相关手续。
交接手续以正式的交接记录为依据,内容包括交接设备范围、工程完成情况、遗留问题及结论等,交接手续完备后,方能投入运行。
2 新建、扩(改)建设备的竣工验收,主变压器及220KV 设备大修后竣工验收,变电站站长、值长应参加验收。
3 新建、扩改建竣工验收,施工部门应向变电站移交有关资料,包括设备制造说明书、设备出厂试验记录报告、安装竣工图纸、安装记录及试验报告、备品备件、工器具等。
设备大修后竣工验收,施工部门应移交大修、试验报告,并填写有关检修、试验记录。
4 新安装、大修后的配电装置,防误闭锁装置必须完善,否则不得投入运行。
5 验收时发现问题应及时处理。
暂时无法处理,且不影响安全运行的,急需要投入运行时,必须限期处理,经本单位主管领导批准方能投入运行。
6 新设备交接过程中,变电设备操作应由运行人员进行,对设备名称、编号、状态进行确认,严格监护执行。
7 新设备的验收受工程进度和停电计划的影响
时,允许进行分步交接验收。
分步交接验收的设备同样要履行交接手续,具备书面交接记录。
8 交接后的新设备应调整至冷备用状态,所有保护自动装置在停用状态。
