固定床反应器的研究进展

固定床反应器工作原理
固定床反应器是一种常见的化学反应装置，其工作原理基于固定床的设计和反应物质在固定床中通过反应产生化学变化。

在固定床反应器中，反应物质流经固定在反应器内的催化剂床层。

催化剂床层通常是由均匀分散的催化剂颗粒组成。

当反应物质通过床层时，催化剂与反应物之间发生相互作用，触发化学反应。

固定床反应器的特点在于，反应物的流动与催化剂床层的固定形成了一个逐渐被消耗的反应物质流动带。

反应物质从反应器的进料口进入固定床，并流经床层中的催化剂，同时发生化学反应。

在流动过程中，反应物质的浓度逐渐降低，而生成物的浓度逐渐增加。

由于固定床反应器内的催化剂床层是固定的，反应物质通过床层时，催化剂的活性成分将不断参与化学反应，而不会被带走。

这种催化剂的固定状态在反应器运行期间始终保持稳定，并且能够持续地促进化学反应。

此外，固定床反应器还具备良好的热负荷分布和传热特性。

固定床内的催化剂床层由于较大的表面积，能够提供充足的接触面积来促进热的传导和传热。

这有助于保持反应器内的恒定温度，并提高化学反应的效率。

总的来说，固定床反应器通过将反应物质与催化剂在固定的床层中接触和反应，实现了连续、高效的化学反应过程。

这种反
应器在化工领域中广泛应用于各种反应，如催化裂化、加氢、氧化等，发挥着重要的作用。

固定床反应器的详细介绍又称填充床反应器，内部装填有固体催化剂或固体反应物，以实现多相反应。

固体物通常呈颗粒状，堆积成一定高度（或厚度）的床层，床层静止不动，流体通过床层进行反应。

固定床反应器主要用于实现气固相催化反应，如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。

用于气固相或液固相非催化反应时，床层则填装固体反应物。

涓流床反应器也可归属于固定床反应器，气、液相并流向下通过床层，呈气液固相接触。

优点：（1）催化剂机械磨损小。

（2）床层内流体的流动接近于平推流，与返混式的反应器相比，可用较少量的催化剂和较小的反应器容积来获得较大的生产能力。

（3）由于停留时间可以严格控制，温度分布可以适当调节，因此特别有利于达到高的选择性和转化率。

（4）可在高温高压下操作。

缺点：（1）固定床中的传热较差。

（2）催化剂的再生、更换均不方便，催化剂的更换必须停产进行。

（3）不能使用细粒催化剂，但固定床反应器中的催化剂不限于颗粒状，网状催化剂早已应用于工业上。

目前，蜂窝状、纤维状催化剂也已被广泛使用。

固定床反应器的分类（一）按传热方式分类1、绝热式反应器绝热式固定床催化反应器在反应过程中，床层不与外界进行热量交换。

其最外层为隔热材料层（耐火砖、矿渣棉、玻璃纤维等），常称作保温层，作用是防止热量的传出或传入，减少能量损失，维持一定的操作条件并起到安全防护的作用。

绝热式反应器可分为单段绝热式反应器和多段绝热式反应器。

（1）单段绝热式反应器一般为高径比不大的圆筒体，结构简单，生产能力大，但反应过程中温度变化较大。

适合的反应：①反应热效应较小的反应。

②温度对目的产物收率影响不大的反应。

③虽然反应热效应大，但单程转化率较低的反应或者有大量惰性物料存在，使反应过程中温升小的反应。

（2）多段绝热式反应器催化剂床层的温度波动较小，但结构比较复杂，催化剂装卸困难。

多段绝热反应器按段间换热方式的不同可分为三类：①间接换热式②原料气冷激式③非原料气冷激式2、换热式反应器当反应热效应较大时，为了维持适宜的温度条件，必须利用换热介质来移走或供给热量。

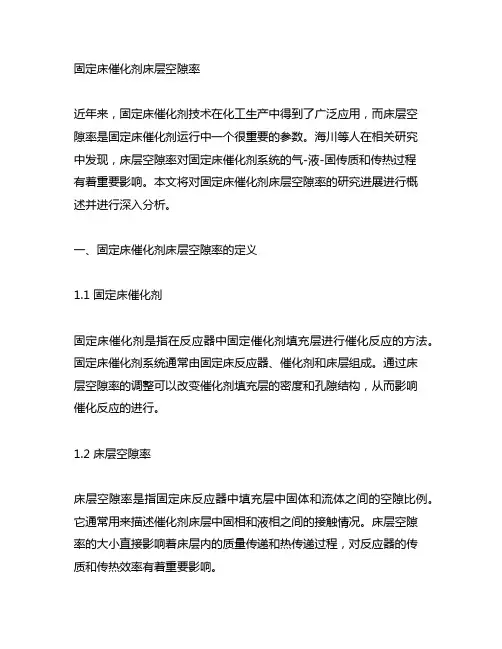

固定床催化剂床层空隙率近年来，固定床催化剂技术在化工生产中得到了广泛应用，而床层空隙率是固定床催化剂运行中一个很重要的参数。

海川等人在相关研究中发现，床层空隙率对固定床催化剂系统的气-液-固传质和传热过程有着重要影响。

本文将对固定床催化剂床层空隙率的研究进展进行概述并进行深入分析。

一、固定床催化剂床层空隙率的定义1.1 固定床催化剂固定床催化剂是指在反应器中固定催化剂填充层进行催化反应的方法。

固定床催化剂系统通常由固定床反应器、催化剂和床层组成。

通过床层空隙率的调整可以改变催化剂填充层的密度和孔隙结构，从而影响催化反应的进行。

1.2 床层空隙率床层空隙率是指固定床反应器中填充层中固体和流体之间的空隙比例。

它通常用来描述催化剂床层中固相和液相之间的接触情况。

床层空隙率的大小直接影响着床层内的质量传递和热传递过程，对反应器的传质和传热效率有着重要影响。

二、固定床催化剂床层空隙率的研究方法2.1 实验方法实验方法是研究固定床催化剂床层空隙率的重要手段之一。

通过改变固定床反应器的填充层结构和流体流动条件，可以测定不同床层空隙率下的传质和传热效果，从而分析床层空隙率对催化剂系统运行的影响。

2.2 数值模拟方法数值模拟方法可以通过建立固定床催化剂系统的数学模型，对床层空隙率进行模拟和计算。

通过数值模拟可以获得不同床层空隙率下的流体流动和催化剂传质传热特性，为优化催化剂系统设计提供重要参考。

三、固定床催化剂床层空隙率的影响因素3.1 催化剂粒径和形状催化剂粒径和形状对床层空隙率有着重要影响。

粗大的催化剂颗粒会导致填充层的空隙率增大，而细小的催化剂颗粒则会增加填充层的密实性，影响床层内气-液-固传质和传热过程。

3.2 流体流动速度流体流动速度对床层空隙率的影响也十分显著。

当流体流动速度较大时，催化剂填充层中的空隙率通常较小，反之则会增加床层空隙率。

流体流动速度的改变会直接影响到催化剂床层的质量传递和热传递效果。

固定床反应器结构及原理又称填充床反应器，装填有固体催化剂或固体反应物用以实现多相反应过程的一种反应器。

固体物通常呈颗粒状，粒径2~15mm左右，堆积成一定高度(或厚度)的床层。

床层静止不动，流体通过床层进行反应。

它与流化床反应器及移动床反应器的区别在于固体颗粒处于静止状态。

固定床反应器主要用于实现气固相催化反应，如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。

用于气固相或液固相非催化反应时，床层则填装固体反应物。

涓流床反应器也可归属于固定床反应器，气、液相并流向下通过床层，呈气液固相接触。

1、轴向绝热式固定床反应器流体沿轴向自上而下流经床层，床层同外界无热交换。

下图是绝热式固定床反应器的示意图。

它的结构简单，催化剂均匀堆置于床内，床内没有换热装置，预热到一定温度的反应物料流过床层进行反应就可以了。

（1）径向绝热式固定床反应器流体沿径向流过床层，可采用离心流动或向心流动，床层同外界无热交换。

径向反应器与轴向反应器相比，流体流动的距离较短，流道截面积较大，流体的压力降较小。

但径向反应器的结构较轴向反应器复杂。

以上两种形式都属绝热反应器，适用于反应热效应不大，或反应系统能承受绝热条件下由反应热效应引起的温度变化的场合。

由多根反应管并联构成。

管内或管间置催化剂，载热体流经管间或管内进行加热或冷却，管径通常在25~50mm之间，管数可多达上万根。

列管式固定床反应器适用于反应热效应较大的反应。

此外，尚有由上述基本形式串联组合而成的反应器，称为多级固定床反应器。

例如:当反应热效应大或需分段控制温度时，可将多个绝热反应器串联成多级绝热式固定床反应器，反应器之间设换热器或补充物料以调节温度，以便在接近于最佳温度条件下操作。

（3）对外换热式固定床反应器对外换热式反应器以列管式为多。

通常是在管内放催化剂，管间走热载体(在用高压水或用高压蒸汽作热载体时，则把催化剂放在管间，而使管内走高压流体)。

（4）多段绝热式固定床反应器3、自身换热式反应器（自热式反应器）反应前后的物料在床层中自己进行换热称作自热式反应器。

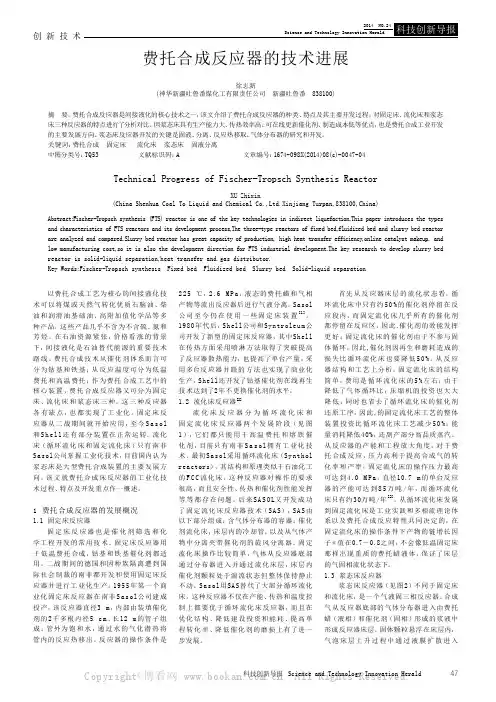

以费托合成工艺为核心的间接液化技术可以将煤或天然气转化优质石脑油、柴油和润滑油基础油、高附加值化学品等多种产品，这些产品几乎不含为不含硫、氮和芳烃。

在石油资源紧张，价格看涨的背景下，间接液化是石油替代能源的重要技术路线。

费托合成技术从催化剂体系而言可分为钴基和铁基；从反应温度可分为低温费托和高温费托；作为费托合成工艺中的核心装置，费托合成反应器又可分为固定床、流化床和浆态床三种。

这三种反应器各有缺点，也都实现了工业化。

固定床反应器从二战期间就开始应用，至今S a s ol 和S h el l还有部分装置在正常运转。

流化床（循环流化床和固定流化床）只有南非Sasol公司掌握工业化技术，目前国内认为浆态床是大型费托合成装置的主要发展方向。

该文就费托合成床反应器的工业化技术过程、特点及开发重点作一概述。

1 费托合成反应器的发展概况1.1 固定床反应器固定床反应器也是催化剂筛选和化学工程开发的常用技术。

固定床反应器用于低温费托合成，钴基和铁基催化剂都适用。

二战期间的德国和因种族隔离遭到国际社会制裁的南非都开发和使用固定床反应器并进行工业化生产。

1955年第一个商业化固定床反应器在南非S a s ol公司建成投产，该反应器直径3m，内部由装填催化剂的2千多根内径5c m、长12m的管子组成；管外为饱和水，通过水的气化潜热将管内的反应热移出。

反应器的操作条件是225℃，2.6M P a，液态的费托蜡和气相产物等流出反应器后进行气液分离。

Sasol公司至今仍在使用一些固定床装置[1]。

1980年代后，Shell公司和Sy ntroleu m公司开发了新型的固定床反应器，其中Shell在传热方面采用喷淋方法取得了突破提高了反应器散热能力，也提高了单台产量，采用多台反应器并联的方法也实现了商业化生产，Shell还开发了钴基催化剂在线再生技术达到了2年不更换催化剂的水平。

1.2 流化床反应器[2]流化床反应器分为循环流化床和固定流化床反应器两个发展阶段（见图1），它们都只能用于高温费托和熔铁催化剂，目前只有南非S a s ol拥有工业化技术。

列管式固定床反应器的模拟与设计摘要：列管式固定床反应器是化工行业和石化行业中一种非常重要的反应器,对一些强放热反应优势明显。

传统的模拟和设计列管式反应器的方法是基于单管实验,假定工业反应器内各反应管的操作条件与单管实验条件相同,也就是说忽视了工业反应器内冷却条件和流动的不均匀性,这个假定会引起很大的误差。

邻二甲苯氧化制苯配是工业生产苯配的主要工艺,其工业生产主要在列管式固定床反应器内进行。

要设计合理的列管式反应器,最重要的就是确定壳程空间的最优解。

本文提出了一个关于壳程的二维小池模型,将壳程空间分成若干个二维小池,在所有小池内,冷却剂的流动只有平行于管束和垂直于管束两个分量。

关键词:列管式反应器,固定床,结构设计目录列管式固定床反应器的模拟与设计 (1)第1章前言 (3)第2章文献综述 (4)2.1苯配生产 (4)2.2列管式固定床反应器的结构 (5)2.3列管式固定床反应器的设计进展 (7)2.4反应器的分析方法 (18)2.5反应器结构的优化 (19)第3章列管式固定床反应器中邻二甲苯氧化反应的研究 (20)3.1邻二甲苯氧化制苯配工艺 (20)3.2一维拟均相模型求解管侧 (22)3.3二维拟均相模型求解管侧 (24)3.4操作参数对邻二甲苯氧化反应的影响 (26)3.5结果与讨论 (28)第6章全文总结 (29)参考文献 (31)第1章前言固定床催化反应器是化学工业和石油化学工业中应用多、用面广泛的反应设备,根据其换热方式可分为绝热和非绝热(列管式)两种。

对于反应热效应很大,收率对温度敏感而又要求高转化率和高选择性的反应,为维持适宜的温度,必须用换热介质来移走或供给热量,采用列管式固定床反应器是非常合适的。

如丙烯胺氧化制备丙烯睛、蔡或邻二甲苯氧化制备苯配、乙烯氧化制环氧乙烷、苯或正丁烷氧化制顺配、异丁烯氧化制备甲基丙烯酸等[1][5]。

如今,相当一部分气固相催化反应在列管式固定床反应器中进行,而该反应器的设计开发技术大都是从国外引进,国内的装置普遍存在温差较大的问题,主要是壳程冷却剂流动分布不均的问题。

固定床反应器结构工作原理
固定床反应器是一种常见的化学反应器，其结构和工作原理是怎样的呢？
固定床反应器的结构
固定床反应器的基本结构由反应器本体和填料两部分组成。

其中，反应器本体通常由钢制成，内部包含反应池和进出料口。

填料则是放置在反应器本体中的一种固体材料，用于支撑催化剂并提供反应表面，以便反应物与催化剂发生反应。

固定床反应器的工作原理
固定床反应器的工作原理基于催化剂促进化学反应的特性。

反应物通过填料层并与催化剂接触，发生化学反应。

反应产物则从反应器底部排出。

固定床反应器通常用于高温、高压下的气相反应，如乙烯加氢制取乙烷、甲醇合成、氨合成等。

由于其结构稳定、催化剂利用率高等特点，固定床反应器在工业生产过程中得到广泛应用。

- 1 -。
