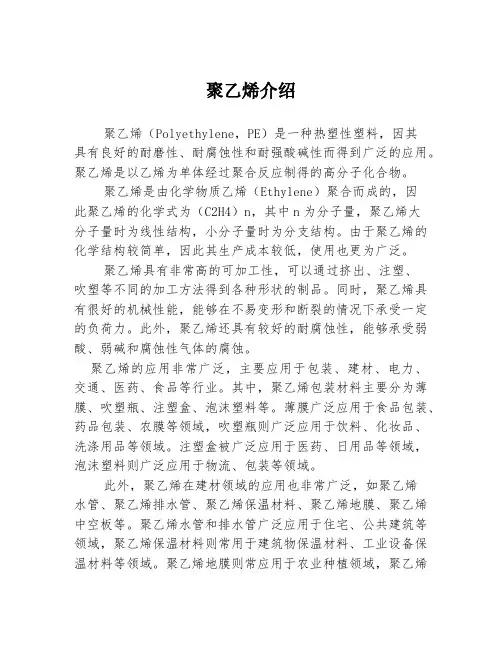

聚乙烯PE

PE科技名词定义百科名片聚乙烯英文名称：polyethylene ，简称PE，是乙烯经聚合制得的一种热塑性树脂。

在工业上，也包括乙烯与少量α－烯烃的共聚物。

聚乙烯无臭，无毒,手感似蜡,具有优良的耐低温性能(最低使用温度可达-70～-100℃),化学稳定性好,能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小,电绝缘性能优良简介聚乙烯是结晶热塑性树脂。

它们的化学结构、分子量、聚合度和其他性能很大程度上均依赖于使用的聚合方法。

聚合方法决定了支链的类型和支链度。

结晶度取决件分子链的规整程度与其所经历的热历史。

聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差于聚合物的化学结构和加工条。

聚乙烯的性质因品种而异，主要取决于分子结构和密度。

采用不同的生产方法可得不同密度(0.91～0.96g/cm^3;）的产物。

聚乙烯可用一般热塑性塑料的成型方法(见塑料加工)加工。

用途十分广泛，主要用来制造薄膜、包装材料、容器、管道、单丝、电线电缆、日用品等，并可作为电视、雷达等的高频绝缘材料。

随着石油化工的发展，聚乙烯生产得到迅速发展，产量约占塑料总产量的1/4。

1983年世界聚乙烯总生产能力为24.65Mt，在建装置能力为3.16Mt。

2011年最新统计结果，全球产能达到96Mt，目前的发展趋势显示，生产消费逐步向亚洲地区转移，中国日渐成为最重要的消费市场。

近年来在核物理，天体物理，反应堆运行中运用聚乙烯作为漫化剂来测聚乙烯结构式量中子。

对核物理的研究做出了自己的贡献.聚乙烯(PE)塑料一种，我们常常提的方便袋就是聚乙烯(PE)。

聚乙烯是结构最简单的高分子，也是应用最广泛的高分子材料。

它是由重复的–CH2–单元连接而成的。

聚乙烯是通过乙烯（CH2=CH2 ）的发生加成聚合反应而成的。

聚乙烯的性能取决于它的聚合方式。

在中等压力(15-30大气压)有机化合物催化条件下进行Ziegler-Natta聚合而成的是高密度聚乙烯(HDPE)。

这种条件下聚合的聚乙烯分子是线性的，且分子链很长，分子量高达几十万。

如果是在高压力(100-300MPa)，高温(190–210C)，过氧化物催化条件下自由基聚合，生产出的则是低密度聚乙烯(LDPE)，它是支链化合结构的。

鉴定聚乙烯材料难以印刷（除非进行本体改性或表面改性），故大多是无色或浅色制品，当然又由于其具有良好的耐环境老化性能，运动场上的人造草皮大多由聚乙烯制造。

最简单的鉴别方法就是用煤气火焰（例如打火机）点燃一小块样品，样品会持续燃烧，有烟，且具有烧蜡烛的味道。

用指甲在其上划一下，有划痕的为低密度聚乙烯(LDPE)，否则则是高密度聚乙烯(HDPE)结构式CH2=CH2+CH2=CH2+······→—CH2—CH2—CH2—CH2······简写：nCH2=CH2→—[CH2—CH2]—聚合压力大小：高压、中压、低压；聚合实施方法：淤浆法、溶液法、气相法；产品密度大小：高密度、中密度、低密度、线性低密度；产品分子量：低分子量、普通分子量、超高分子量。

生产方法分为高压法（由高压工艺从乙烯合成，其合成压力100~300MPa，温度为150~275℃，0.05%~0.1%的氧或过氧化物作为催化剂；合成或在搅拌罐中间歇发生，或在管式反应器中连续发生）、低压法、中压法三种。

高压法用来生产低密度聚乙烯，这种方法开发得早，用此法生产的聚乙烯至今约占聚乙烯总产量的2/3，但随着生产技术和催化剂的发展，其增长速度已大大落后于低压法。

低压法就其实施方法来说，有淤浆法、溶液法和气相法。

淤浆法主要用于生产高密度聚乙烯，而溶液法和气相法不仅可以生产高密度聚乙烯，还可通过加共聚单体，生产中、低密度聚乙烯，也称为线型低密度聚乙烯。

近年来，各种低压法工艺发展很快。

中压法仅菲利浦公司至今仍在采用，生产的主要是高密度聚乙烯。

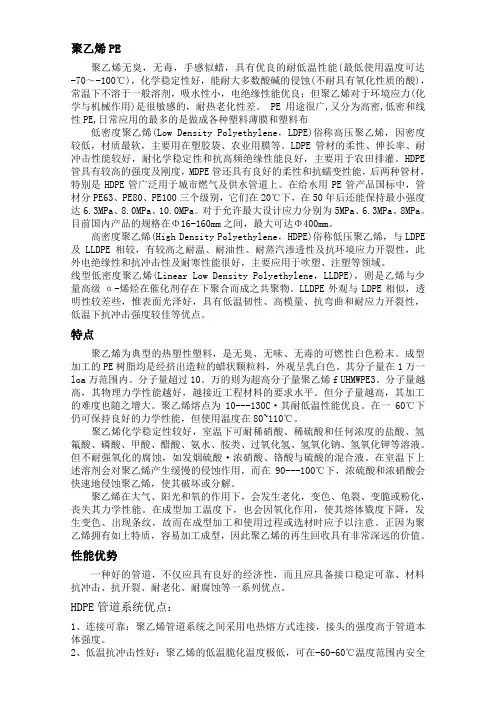

聚乙烯特性聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能(最低使用温度可达-70～-100℃)，化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸)，常温下不溶于一般溶剂，吸水性小，但由于其为线性分子可缓慢溶于某些有机溶剂，且不发生溶胀，电绝缘性能优良；但聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差。

聚乙烯的性质因品种而异，主要取决于分子结构和密度。

聚乙烯预韧性好，介电性能和耐化学腐蚀性能优良，成型工艺性好，但刚性差，燃烧时少烟，低压聚乙烯使用温度可达100℃。

种类（1）LDPE：低密度聚乙烯、高压聚乙烯（2）LLDPE：线形低密度聚乙烯（3）MDPE：中密度聚乙烯、双峰树脂（4）HDPE：高密度聚乙烯、低压聚乙烯（5）UHMWPE：超高分子量聚乙烯（6）改性聚乙烯：CPE、交联聚乙烯（PEX）（7）乙烯共聚物：乙烯-丙烯共聚物（塑料）、EVA、乙烯-丁烯共聚物、乙烯-其它烯烃（如辛烯POE、环烯烃）的共聚物、乙烯-不饱和酯共聚物（EAA、EMAA 、EEA、EMA、EMMA、EMAH）分子量达到3，000，000-6，000，000的线性聚乙烯称为超高分子量聚乙烯(UHMWPE)。

超高分子量聚乙烯的强度非常高，可以用来做防弹衣。

主要方法：液相法（又分为溶液法和淤浆法）和气相法（物料在反应器中的相态类型）。

我国主要采用齐格勒催化剂的淤浆法。

条件与过程描述：纯度99%以上的乙烯在催化剂四氯化钛和一氯二乙基铝存在下，在压力0.1-0.5MPa和温度65-75℃的汽油中聚合得到HDPE的淤浆。

经醇解破坏残余的催化剂、中和、水洗，并回收汽油和未聚合的乙烯，经干燥、造粒得到产品。

化学名称：聚乙烯英文名称：Polyethylene（简称PE）比重:0.94-0.96克/立方厘米成型收缩率：1.5-3.6% 成型温度：140-220℃特点：耐腐蚀性，电绝缘性(尤其高频绝缘性)优良，可以氯化，化学交联、辐照交联改性，可用玻璃纤维增强。

低压聚乙烯的熔点、刚性、硬度和强度较高，吸水性小，有良好的电性能和耐辐射性；高压聚乙烯的柔软性，伸长率，冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高，耐疲劳，耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件；高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震，耐磨及传动零件。

成型特性1．结晶料，吸湿小，不须充分干燥，流动性极好流动性对压力敏感，成型时宜用高压注射，料温均匀，填充速度快，保压充分.不宜用直接浇口，以防收缩不均，内应力增大。

注意选择浇口位置，防止产生缩孔和变形.2．收缩范围和收缩值大，方向性明显，易变形翘曲。

冷却速度宜慢，模具设冷料穴，并有冷却系统.3．加热时间不宜过长，否则会发生分解。

4．软质塑件有较浅的侧凹槽时，可强行脱模.5．可能发生融体破裂，不宜与有机溶剂接触，以防开裂主要用途聚乙烯可加工制成薄膜、电线电缆护套、管材、纤维等。

广泛用于农业、电子电气、机械、日用杂品等方面。

各类聚乙烯产品用途高压聚乙烯：一半以上用于薄膜制品，其次是管材、注射成型制品、电线包裹层等中低、压聚乙烯：以注射成型制品及中空制品为主。

超高压聚乙烯：由于超高分子聚乙烯优异的综合性能，可作为工程塑料使用。

熔点140℃熔化焓292.88J/g不同密度的聚乙烯概况LDPE是低密度聚乙烯的英文缩写，即低密度高压聚乙烯HDPE是高密度聚乙烯的英文缩写，即高密度低压聚乙烯。

二者密度不同，一般密度大于0.94的为HDPE，小于0.925的为LDPE，在此之间的为MDPE（中密度聚乙烯）。

LDPE（低密度高压聚乙烯）：感官鉴别：手感柔软：白色透明，但透明度一般，燃烧鉴别：燃烧火焰上黄下蓝；燃烧时无烟，有石蜡的气味，熔融滴落，易拉丝HDPE(高密度聚乙烯)：HDPE是一种结晶度高、非极性的热塑性树脂。

原态HDPE 的外表呈乳白色，在微薄截面呈一定程度的半透明状。

PE具有优良的耐大多数生活和工业用化学品的特性。

某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。

该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。

HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。

中到高分子量等级具有极好的抗冲击性，在常温甚至在-40℃低温度下均如此。

低密度聚乙烯( LDPE)通常用高压法(147.17-196.2MPa)生产，故又称为高压聚乙烯。

由于用高压法生产的聚乙烯分子链中含有较多的长短支链(每1000个碳链原子中含有的支链平均数21)，所以结晶度较低(45%-65%)，密度较小(0.910-0.925)，质轻，柔性，耐低温性、耐冲击性较好。

LDPE广泛用于生产薄膜、管材(软)、电缆绝缘层和护套、人造革等。

高密度聚乙烯(HDPE)主要是采用低压生产，故又称低压聚乙烯。

HDPE分子中支链少，结晶度高(85%-90%)，密度高(0.941-0.965)，具有较高的使用温度，硬度、力学强度和耐化学药品性较好。

适用于中空吹塑、注塑和挤出各种制品(硬)，如各种容器、网、打包带，并可用作电缆覆层、管材、异型材、片材等。

聚乙烯树脂分类及性能聚乙烯的种类：（1）LDPE：低密度聚乙烯（又称高压聚乙烯）（2）LLDPE：线形低密度聚乙烯（3）MDPE：中密度聚乙烯（4）HDPE：高密度聚乙烯(又称低压聚乙烯)（5）UHMWPE：超高分子量聚乙烯（6）改性聚乙烯：氯化聚乙烯（CPE）、交联聚乙烯（PEX）（7）乙烯共聚物：乙烯-丙烯共聚物（塑料）、EVA、乙烯-丁烯共聚物、乙烯-其它烯烃（如辛烯POE、环烯烃）的共聚物、乙烯-不饱和酯共聚物（EAA、EMAA 、EEA、EMA、EMMA、EMAH）。

分子量达到300万-600万的聚乙烯称为超高分子量聚乙烯(UHMWPE)。

超高分子量聚乙烯的强度非常高，可以用来做防弹衣。

LDPE树脂性质：无味、无臭、无毒、表面无光泽、乳白色蜡状颗粒，密度约0.920g/cm3，熔点130℃～145℃。

不溶于水，微溶于烃类、甲苯等。

能耐大多数酸碱的侵蚀，吸水性小，在低温时仍能保持柔软性，电绝缘性高。

生产工艺：主要有高压管式法和釜式法两种。

从目前发展状况看，为降低反应温度和压力，管式法工艺普遍采用低温高活性引剂引发聚合体系，以高纯度乙烯为主要原料，以丙烯/丙烷等为密度调整剂，使用高活性引发剂在约200℃～330℃、150-300MPa条件下进行聚合反应。

反应器中引发聚合的熔融聚合物，必须要经过高压、中压和低压冷却、分离，高压循环气体经过冷却、分离后送入超高压（300MPa）压缩机入口，中压循环气体经过冷却、分离后送入高压（30MPa）压缩机入口，而低压循环气体经过冷却、分离后送入低压（0.5MPa）压缩机循环利用，而熔融聚乙烯经过高压、低压分离后送入造粒机，进行水中切粒，在造粒时，企业可以根据不同应用领域，加入适宜的添加剂，颗粒经包装出厂。
