检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：标准贯入试验报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：标准贯入试验检测报告MMJC-6127C批准：审核：校核：项目负责：标准贯入试验检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。
2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。
3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。
4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。
土石工程分级为Ⅲ级。
厚度约0.5~28.35m。
5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。
土石工程分级为Ⅳ级。
厚度约2.4~14.4m。
6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。
土石工程分级为Ⅳ级。
7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。
土石工程分级为Ⅴ~Ⅵ级，未揭穿。
二、检测目的和内容对XXX工程地基强夯处理进行标贯试验，确认其地基土强夯之后的承载力增长情况。
根据设计图纸要求，该场地完成标贯试验6个点。
三、检测原理及仪器标准贯入试验（SPT）是一种特殊的动力触探试验，是国内外应用最为广泛的一种现场原位测试，它适用于砂土、粉土、一般黏性土等。
标准贯入试验的指标N值定义为：用质量为（63.5±0.5）kg的穿心锤，以（76±2）cm的落距，将一定规格的标准贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数位标准贯入试验实测锤击数N值。
现场试验设备为XY-1钻机，标准贯入试验孔采用回转钻进，钻至试验标高以上15cm处，清除孔底残土后再进行试验，采用自动脱钩的自由落锤法进行锤击，落锤重63.5±0.5kg，落距76±2cm ，钻杆直径42mm ，采用对开管贯入器，贯入器长度大于500mm ，外径51mm ，内径35mm ，设备编号HSJC-134D-2。

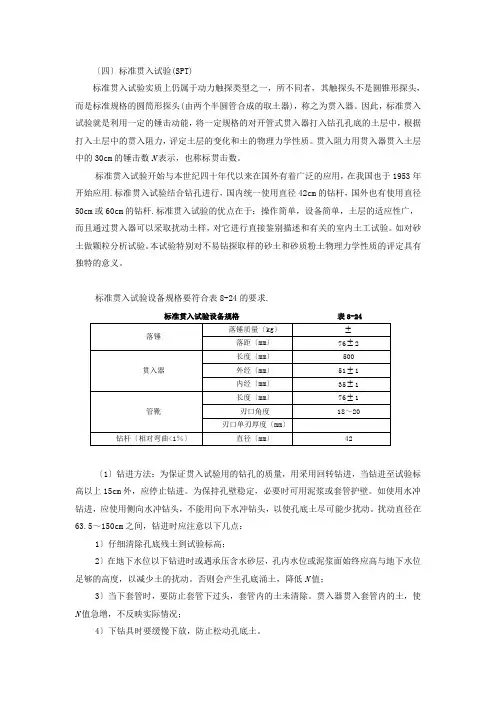

〔四〕标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-24〔1〕钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm之间，钻进时应注意以下几点：1〕仔细清除孔底残土到试验标高；2〕在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3〕当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4〕下钻具时要缓慢下放，防止松动孔底土。
〔2〕标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
〔3〕标准贯入试验应采用自动脱钩的自由落锤法，并减少导向杆与锤间的摩阻力，以保持锤击能量恒定，它对N 值影响极大。
标准贯入试验（YS5213-2000）1 标准贯入试验用质量为63.5kg的穿心锤，以76cm的落距，将标准规格的贯入器，自钻孔底部预打15cm，测记再打入30cm的锤击数，判定土的物理学特性。
2 试验设备标准贯入试验设备应由以下部件组成，其规格和精度应符合表的规定。
带有排水阀的贯入器头组成。
2、落锤系统：由穿心锤、锤垫、导向杆、自动落锤装置组成。
3、钻杆。
2.2试验设备应符合下列要求：1、钻杆应平直，当出现弯曲超过1‰时应予调直后再使用；2、对开式贯入器的对缝应平直、严密，出现扭曲、膨胀、错缝等变形时应停止使用；3、贯入器靴的刃口应保持完整，当出现缺口或卷刃等破坏，其单个长度大于5mm，或总长度大于12mm时，应停止使用；4、当落锤质量和导向杆的落距误差超过允许范围时，应停止使用；5、自动落锤装置应保持正常的落锤性能，不得对导向杆产生提拔作用。
3 试验方法3.1试验准备3.1.1试验钻孔应符合以下要求：1、钻孔采用回转钻进，钻孔垂直度应符合钻探规程的规定，孔径宜为76~150mm；2、钻具钻进至试验深度以上15cm时，停止钻进，清除孔底残土，残土厚度不得超过5cm，清孔应避免孔底以下土层被扰动；sN ∆=n 30NN ⋅=a '3、当在地下水位以下的土层中试验时，应保持孔内水位高于地下水位；当孔壁不稳定时应采用泥浆或套管护壁；采用套管时，套管不应推进至试验段内。
3.2.2 试验设备的准备应符合以下要求：1、贯入器、钻杆、锤垫、导向杆各部件的连接必须牢固，并保持连接后的垂直度；孔口宜采取导向措施。
2、贯入器应平稳放至孔底，严禁冲击或压入孔底。
3.2 试验步骤3.2.1 试验必须采用自动落锤装置，并保持钻杆垂直，避免摇晃。
3.2.2 试验时先预打15cm （包括贯入器在其自重下的初始贯入量），然后开始试验锤击。
3.2.3 将锤提升至规定高度，使锤自动脱勾，自由下落，反复击打，锤击速率不应超过30击/min 。

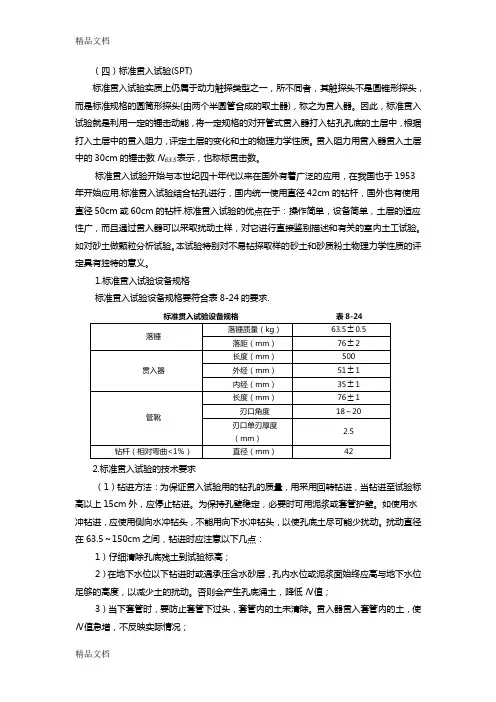

（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.2.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
（3）标准贯入试验应采用自动脱钩的自由落锤法，并减少导向杆与锤间的摩阻力，以保持锤击能量恒定，它对N 值影响极大。
