离心式压缩机的结构原理

《装备维修技术》2021年第14期

—211

—大型离心式压缩机组常见故障原因分析及处理措施李梅（中国石化济南分公司，山东济南250000）摘要：离心压缩机在炼化企业中有着广泛的应用。在应用离心压缩机时，不仅要考虑其气动性能，还要考虑其强度和运行维护。考虑到各种性能要求，对离心式压缩机组常见故障原因进行分析就显得尤为重要。基于此，本文就大型离心式压缩机组常见故障原因分析及处理措施进行简要探讨。关键词：离心式；压缩机组；常见故障；处理一、离心式压缩机的工作原理离心式压缩机的工作原理就是通过叶片向空气施加动能，从而将动能转化为静压能。空气是离心式压缩机运行的关键元素，而空气过滤器则是气体压缩机的第一道保护屏障，其能够对进入压缩系统的气体进行过滤，从而保证压缩系统内的气体干净，减少对压缩机各部件的损伤。基于离心式压缩机的工作性能要求，过滤器的主要要求是滤清效率高、流动阻力低、能较长时间连续使用而无须保养。二、离心式压缩机结构1.机壳机壳是离心式压缩机的主要保护措施，因此其需要借用强度较为高端的材质进行制作。一般在实际操作生产过程中使用的离心式压缩机机壳一般是钢铁原料。2.隔板隔板部分在离心式压缩机整个部位中占据着较为重要的位置，因为其主要作用是把压缩机的叶轮进行分割与分级，使其成为具有连惯性的流道，将隔板之间相互扩充使压缩机内部的气体在通过扩压器，或将所谓的动能变化为能够进行工作的压力能。3.级间密封及轴端密封1）机械密封将其改换为与轴垂直的端面密封，从而将软填料、轴和轴套之间的摩擦改换为静动环之间的摩擦，它和轴一起转动，所以不会与轴、轴套之间发生相对运动，消除了轴与轴套因摩擦产生的损耗。2）运用到实际中的端面都是被精密的仪器加工过的，有着非常高的表面粗糙度与平面度，非常有效地提升了密封的效果。3）定位的方式很特别，能够保证很高的同心性，减少了偏心导致的损耗。4）在安装机械密封时，需要计算机械密封弹簧压缩量（集装式机械密封除外），同时，确保结构中使用的密封圈和弹簧有一定的补偿能力，因此，对维修人员技术要求较高。4.轴承从轴承的工作原理来看，其始终采取的是单一且持续的循环工作。在其工作的过程中，可以将相应的能力进行能量的转化，而能量转化的目的，也是为了促进离心式压缩机的正常工作，不同部件之间相互合作，从而实现了轴承的运动与工作。A.主轴：因为主轴的主要任务是为了有效的传递功率，因此要求主轴应该有足够的动力。B.叶轮：叶轮可以分为三种不同的叶轮种类，其分别为开式、半开式和闭式叶轮。其中半开式叶轮，主要是作用于空分机组的首级叶轮以及齿轮压缩机叶轮，因为叶轮是对介质气做功的主要核心部件，因此从一定程度上来讲，叶轮的质量也就直接影响了压缩机的质量。C.轴套：轴套的主要作用是对叶轮进行固定和保护主轴，避免主轴因为遭到气流的影响，从而保证主轴的运作效率。与此同时，轴套也可以起到导流的作用，促进压缩机内部气体的形成。三、大型离心式压缩机组常见故障原因分析及处理措施1.支撑轴承温度高①如果在支撑轴承中出现轴瓦间隙偏小的问题，那么可以采取调整轴瓦间隙的方法。②如果在块表面巴氏合金发现有砂眼裂纹等问题，那么就需要重新浇铸巴氏合金进行改正。③如果轴瓦设计存在问题，那么就会直接导致瓦块超负荷运行。因此在实际工作过程中就可以采取改进轴瓦设计结构的方法，通过改善承载能力解决当下的问题。④如果在压缩机运行的过程中出现了机组长期处在振动值偏高指数的情况，那么压缩机的运行必然会加速轴瓦的损耗。因此在实际的运行过程中应该及时处理振动问题，确保轴系的稳定与安全。⑤在压缩机日常运行的过程中，往往会因为润滑油含水或带杂质导致轴颈与轴瓦之间摩擦增大，不仅严重影响了其正常运行，还增加了运行成本。针对这一问题，就应该定期采样化验分析油品，根据各部件的实际情况及时更换润滑油。⑥除此之外，在日常运行过程中还应该注意进油温度偏高的问题，一旦发现存在温度偏高的现象，应该及时开大冷却水进行降温处理。2.推力轴承温度高影响推力轴承温度比较高的原因，不只有润滑油方面的因素，在其正常运行过程中出现堵塞的问题，那么必然会导致推力平衡盘的非正常运行，这也就是导致当下问题产生的主要原理，因此要想促进相关问题的改进与优化就应该从导致问题出现的不同因素出发，选择恰当的改进措施，以此优化各个部位的工作效率，从而全面解决当下存在的问题。①如果在其正常运行过程中出现了进油压力偏低、进油量不足的情况，那么应该从适当增加进油压力入手，仔细检查清理轴承座的进油通道，如果部分压缩机内部结构有需要，可以采取扩大轴瓦进油孔径的方法进行优化。②如果在其正常运行中存在进油温度偏高的问题，那么可以采取开大冷却水的方法，对问题进行优化和改进。③如果发现将含水或带杂质的润滑油加入到轴颈与轴瓦之间，液体对摩擦力造成了影响，导致破坏液体摩擦问题的出现，那么可以采取定期采样化验分析油品的方法，在必要时可以采取更换润滑油的方法。④推力轴承安装不当或推力盘安装不到位，应该拆检推力轴承是否相互卡滞导致瓦块摆动不灵活；检查推力盘是否安装到位。⑤如果发现压缩机内部存在轴向力大的问题，那么可以采取调整工艺参数的方法，以此降低轴向力，根据压缩机内部实际情况，有必要对实际核算中以及相应的设计偏差，进行明确，那么必要时可以对核算实际轴向力和设计偏差进行明确与优化。3.轴位移偏大首先就应该明确导致轴位移偏的原因是什么，在实际使用与工作的过程中，可以发现导致其出现轴位偏移的主要因素是压缩机喘振和复合变化因素，加之位移盘的跳动和不同级别之间密封问题，就造成了问题的出现，因此以下主要针对这几个方面提出了具体的改进措施。压缩机的级间密封和平衡盘密封间隙超差或失效就会造成轴位的偏移，因此需要及时关注其实际情况，并及时针对存在问题的密封进行更换。例如，在压缩机正常运行过程中，应该尽量避免其出现喘振的问题，因为一旦压缩机存在转动，那么必然就会影响压缩机的出入口的自身压力，甚至会直接影响其稳定运行，造成剧烈的波动，最终导致转子的轴向转动，这样就会导致压缩机运行不稳定，影响其工作效率。再比如在正常运行过程中，应该注意复合的变化量保证各个阶段的压力，在一定比例之内，如果不能很好地将压力控制在合理的范围内，那么就会造成轴位偏移大，因此在日常工作中一定要注意保证数量和比例，避免其他问题的出现。4.轴振动超标当轴瓦间隙出现轴瓦间隙超差瓦背紧力不足的问题时，应当及时对轴瓦间隙进行调整。如果在压缩机内部出现油膜激荡的问题，那么就可以采取降低润滑油温度的方法，对瓦块比压进行适当的增加，以此改进当下存在的问题。结束语综上所述，想要优化压缩机的工作效率，避免其在实际工作过程中发生不同程度的故障，那么就要明确各个部位的工作原理与可能会存在的故障问题，并且以此为依据明确不同部位的具体改进措施与故障修理措施，并将其落实到日常工作中，保证压缩机能够高效运转，同时保证压缩机的正常使用寿命，避免其因为错误使用和维修不及时，导致压缩机使用寿命的缩减。参考文献：[1]沈伟,杨建章.VB1500H3离心空压机进气过滤器改造[J].昆钢科技2020(03):159~162.[2]居鹏飞.离心式空压机气道保养与运行效率提升[J].纺织报告2016(05):138~142.[3]刘树娟.离心式压缩机防喘振控制技术的应用[J].中小企业管理与科技2018(07):133~134.

可燃气体压缩机 离心式

一、概述

可燃气体压缩机是指用于压缩可燃气体的机械设备，其主要作用是将可燃气体压缩成高压气体，以便在工业生产中使用。离心式可燃气体压缩机是其中的一种类型，它通过离心力将气体压缩。

二、离心式可燃气体压缩机的工作原理

离心式可燃气体压缩机的工作原理是利用转子的旋转产生离心力，将气体从吸入口吸入进来，并在旋转过程中逐渐增加速度和压力，最终将高压气体排出。

三、离心式可燃气体压缩机的结构

离心式可燃气体压缩机主要由以下几部分组成：

1. 转子：转子是离心式可燃气体压缩机最重要的部分，它通过旋转产生离心力，将气体逐渐加速和增加压力。

2. 吸入口：吸入口通常位于转子周围，在旋转时可以将空气或其他可燃性气体吸入到内部。

3. 排气口：排气口通常位于离心式可燃气体压缩机的顶部，用于将压缩后的高压气体排出。

4. 机壳：机壳是离心式可燃气体压缩机的外部结构，用于保护转子和其他内部零件，并防止气体泄漏。

四、离心式可燃气体压缩机的优点

1. 高效：由于离心式可燃气体压缩机采用离心力来增加气体压力，因此其效率较高，能够迅速将低压气体转换为高压气体。

2. 稳定性好：由于离心式可燃气体压缩机没有活塞等运动部件，因此其运行比较平稳，噪音较小，并且寿命长。

3. 维护成本低：由于离心式可燃气体压缩机没有活塞等易损件，因此其维护成本相对较低。

五、离心式可燃气体压缩机的应用

1. 工业生产中用于将低压的原料气转换为高压制造过程所需的气体。

2. 用于天然气输送管道中，将天然气压缩后输送到远处。

3. 用于煤矿、油田等地的爆破作业中，将可燃气体压缩后注入井下，以保证爆破安全。

六、离心式可燃气体压缩机的维护

1. 定期检查离心式可燃气体压缩机的内部零件是否正常，如转子是否有损伤、轴承是否正常等。

2. 定期更换润滑油和过滤器，并清洁吸入口和排气口。

3. 定期检查机壳和密封件是否完好，并进行必要的维修和更换。

离心压缩机原理祁大同

离心压缩机是一种常见的压缩机类型，其工作原理是利用离心力将气体压缩。离心压缩机的基本结构由一个旋转部分和一个定子部分组成。旋转部分通常由一个转子和一个驱动装置组成。定子部分通常由一个壳体和一个吸气管道和出气管道组成。

在吸气过程中，气体从吸气管道中进入离心压缩机。当转子旋转时，空气进入转子的吸气腔室，并在旋转的过程中被分配到离心架内的一系列扩张型腔室中。在这些腔室中，空气被离心力推动着朝外移动，形成一个气体环围绕在转子周围。

在压缩过程中，空气的吸附容量被逐渐减少，离心力将气体向转子中心推进。这个过程中，气体被压缩，同时增加了温度和压力。离心架的设计和转子的形状决定了气体的流动模式，以及气体从吸气腔室到出气口的流动路径。

在压缩过程完成后，压缩气体通过出气管道从离心压缩机中排出。为了保持压力和稳定性，离心压缩机通常与其他系统，如冷却器、过滤器和调节装置等进行集成。

然而，离心压缩机也存在一些局限性。首先，离心压缩机在低压下的效率较低，因此通常需要与其他类型的压缩机结合使用。其次，随着压缩比的增加，离心压缩机的效率也会下降。此外，由于转子的高速旋转，离心压缩机对于振动和噪音的控制也是一个挑战。

在实际应用中，离心压缩机广泛应用于空调系统、制冷设备、压缩空气系统等领域。其高效的压缩能力使其成为工业和商业领域中重要的设备。

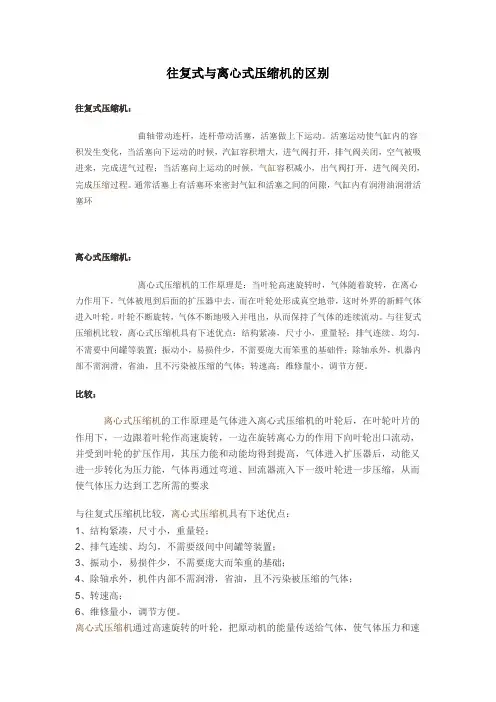

往复式与离心式压缩机的区别

往复式压缩机：

曲轴带动连杆，连杆带动活塞，活塞做上下运动。活塞运动使气缸内的容积发生变化，当活塞向下运动的时候，汽缸容积增大，进气阀打开，排气阀关闭，空气被吸进来，完成进气过程；当活塞向上运动的时候，气缸容积减小，出气阀打开，进气阀关闭，完成压缩过程。通常活塞上有活塞环来密封气缸和活塞之间的间隙，气缸内有润滑油润滑活塞环

离心式压缩机：

离心式压缩机的工作原理是：当叶轮高速旋转时，气体随着旋转，在离心力作用下，气体被甩到后面的扩压器中去，而在叶轮处形成真空地带，这时外界的新鲜气体进入叶轮。叶轮不断旋转，气体不断地吸入并甩出，从而保持了气体的连续流动。与往复式压缩机比较，离心式压缩机具有下述优点：结构紧凑，尺寸小，重量轻；排气连续、均匀，不需要中间罐等装置；振动小，易损件少，不需要庞大而笨重的基础件；除轴承外，机器内部不需润滑，省油，且不污染被压缩的气体；转速高；维修量小，调节方便。

比较：

离心式压缩机的工作原理是气体进入离心式压缩机的叶轮后，在叶轮叶片的作用下，一边跟着叶轮作高速旋转，一边在旋转离心力的作用下向叶轮出口流动，并受到叶轮的扩压作用，其压力能和动能均得到提高，气体进入扩压器后，动能又进一步转化为压力能，气体再通过弯道、回流器流入下一级叶轮进一步压缩，从而使气体压力达到工艺所需的要求

与往复式压缩机比较，离心式压缩机具有下述优点：

1、结构紧凑，尺寸小，重量轻；

2、排气连续、均匀，不需要级间中间罐等装置；

3、振动小，易损件少，不需要庞大而笨重的基础；

4、除轴承外，机件内部不需润滑，省油，且不污染被压缩的气体；

5、转速高；

6、维修量小，调节方便。

离心式压缩机通过高速旋转的叶轮，把原动机的能量传送给气体，使气体压力和速度提高，气体在压缩机内固定元件中将速度能转换为压力能。主要用来压缩和输送气体。
