机械化施工及填土压实——【建筑施工 专家课程】
- 格式:pptx
- 大小:11.95 MB
- 文档页数:49
建筑施工技术教案
板书设计
建筑施工技术教案
板书设计
建筑施工技术教案
板书设计
建筑施工技术教案
板书设计
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
板书设计
建筑施工技术教案
板书设计
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
课后作业
(无)
板书设计
建筑施工技术教案
板书设计
建筑施工技术教案
板书设计
建筑施工技术教案
3、混凝土浇筑的基本要求有哪些?
板书设计
建筑施工技术教案
建筑施工技术教案
板书设计
建筑施工技术教案。
建筑施工技术学习要点及练习题第1章土方工程1.土木工程概述(1)土方工程施工特点。
(2)土的工程性质【密度、渗透性、可松性】。
(3)土的工程分类。
2.土方边坡与土壁支护(1)土方边坡的概念、表示方法及影响土方边坡稳定的因素。
(2)土壁支护的概念及类型。
(3)加固型支护的类型、施工原理、施工方法及各自适用范围。
(4)支挡型支护的类型及适用范围。
(5)土层锚杆的概念、构造、类型、施工工艺及特点。
(6)土钉墙的概念、构造、施工工艺及特点。
3.人工降低地下水位(1)集水坑降水法的原理及设置。
(2)流砂发生的原因及防治措施。
(3)常用井点降水的类型及适用范围。
(4)轻型井点系统的设备组成、井点布置、涌水量计算以及施工与使用。
(5)井点降水对邻近建筑物的影响和预防措施【截水、回灌】。
4土方填筑与压实(1)填土压实的质量标准。
(2)填方土料的选择和填筑要求。
(3)三种填土压实方法及适用范围。
(4)影响填土压实质量的因素。
【压实功、含水量、铺土厚度】5土方工程机械化施工(1)推土机构造、性能及适用范围。
(2)单斗挖土机(正铲、反铲、拉铲、抓铲)的作业方式及适用范围。
⋅2⋅建筑施工技术学习要点及练习题2/42【本章综合练习】一、判断正误题1.土石工程分类是按土石的力学性质来分类的。
()2.土方工程中按照土的开挖难易程度,将土分为八类。
()3.一般来说,黏性土的边坡可陡些,砂性土的边坡则应平缓些。
()4.深层搅拌法主要用于加固软土地基。
()5.深层搅拌法适用于砂土、黏性土、湿陷性黄土、淤泥质土的地基加固。
()6.流砂防治的途径必须是减小动水压力。
()7.流砂现象最容易发生在黏土中。
()8.井点降水时,一般应连续抽水。
()9.施工降水应在基础垫层施工完成后才能停止。
()10.换土回填时,各类土应掺和均匀后使用。
()11.压实遍数与压实质量效果成正比关系。
()12.抓铲挖土机的挖土特点是“直上直下,自重切土”。
()13.拉铲挖土机的挖土特点是“直上直下,自重切土”。
土方规划1、试述土的可松性及其对土方规划的影响。
自然状态下的土,经过开挖后,其体积因松散而增加,以后虽经回填压实,仍不能恢复其原来的体积。
土的这种性质叫做土的可松性。
影响:土的可松性对土方量的平衡调配,确定运土机具的数量及弃土坑的容积,以及计算填方所需的挖方体积等均有很大的影响。
2、试述土壁边坡的作用、表示方法、留设原则及影响边坡的因素。
作用:合理地选择基坑、沟槽、路基、堤坝的断面和留设边坡,是减少土方量的有效措施。
边坡的表示方法为:1:m 其意义为:当边坡高度已知为h 时,其边坡宽度则等于mh。
留设原则:边坡坡度应根据不同的挖填高度、土的工程性质及工程特点而定,既要保证土体稳定和施工安全,又要节省土方。
影响边坡的因素:边坡坡度应根据挖填高度、土的工程性质及工程特点而定,既要保证土体稳定和施工安全,又要节省土方。
3、确定场地设计标高H0时应考虑哪些因素?(1)满足生产工艺和运输的要求;(2)充分利用地形,分区或分台阶布置,分别确定不同的设计标高;(3)考虑挖填平衡,弃土运输或取土回填的土方量最少;(4)要有合理的泄水坡度,满足排水要求;(5)考虑最高洪水位的影响。
4、试述按挖填平衡原则确定H0的步骤和方法。
步骤和方法:(1)划分方格网(边长可取10-50m,常用20,40)(2)确定各方格网角点高程(水准仪实测,插入法求得)(3)按挖填平衡确定设计标高(利用公式法求得H0)5、为什么对场地设计标高H0要进行调整?如何调整?因为求出的是理论值,实际中土的可松性、场内挖方和填方、场地泄水坡度都会影响土方量。
调整方法:考虑上述因素利用公式求出。
6、如何计算沟槽和基坑的土方量?(1)求出方格角点的施工高度(2)确定零线位置(3)平均高度法求出7、土方调配应遵循哪些原则,调配区如何划分,如何确定平均运距?原则:力求挖填平衡、运距最短、费用最省,考虑土方的利用,以减少土方的重复挖填和运输。
调配区如何划分:利用图示法找出零线,即划分了调配区。

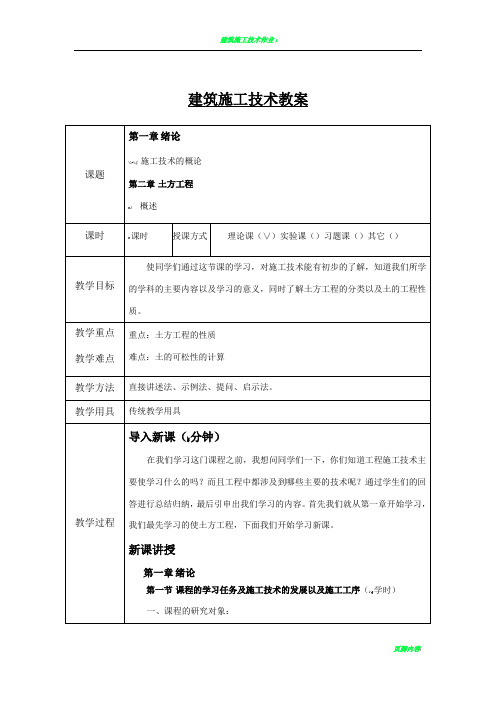

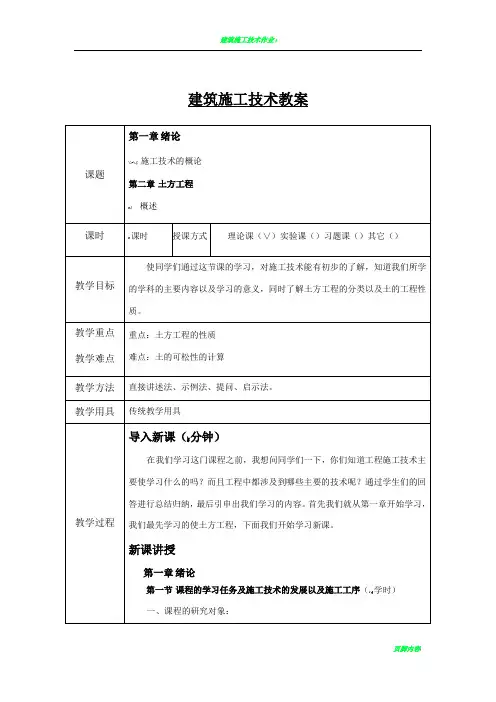

建筑施工技术教案
课题
第一章绪论
1.1-1.4 施工技术的概论第二章土方工程
2.1 概述
课时
2课
时
授课
方式
理论课(∨)实验课()习题课()其它()
教学目标
使同学们通过这节课的学习,对施工技术能有初步的了解,知道我们所学的学科的主要内容以及学习的意义,同时了解土方工程的分类以及土的工程性质。
教学
重点教学难点重点:土方工程的性质难点:土的可松性的计算
教学
方法
直接讲述法、示例法、提问、启示法。
教学
用具
传统教学用具
教学过程
导入新课(5分钟)
在我们学习这门课程之前,我想问同学们一下,你们知道工程施工技术主要使学习什么的吗?而且工程中都涉及到哪些主要的技术呢?通过学生们的回答进行总结归纳,最后引申出我们学习的内容。
首先我们就从第一章开始学习,我们最先学习的使土方工程,下面我们开始学习新课。
新课讲授
第一章绪论
设计
建筑施工技术教案
设计
建筑施工技术教案
建筑施工技术教案
设计
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
板书
设计
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
课后作业
1、砖砌体常见的质量事故有哪些?现象和原因是什么?怎样做好
预防措施?
设计
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
建筑施工技术教案
设计
建筑施工技术教案
设计
建筑施工技术教案
课后作业
(无)
设计。
名词解释1.有效扭矩:是指内燃机通过飞轮对外输出的扭矩,用表示,单位牛顿米(N〃m)(P12)2.有效功率:是指内燃机通过飞轮对外输出的功率,用表示,单位千瓦(kW)(P12)3.有效耗油率:是指内燃机每发出1千瓦有效功率在1小时内所消耗的燃油克数,用表示,单位g(Kw〃h)(P12)4.离合器:主要用于接合或切断内燃机与传动系之间的动力(P14)5.液压泵:是动力元件,它将原动机的机械能转变为工作液体的压力能(P20)6.液压马达:是执行元件,它将液压的压力能转换为旋转运动的机械能(P21)7.压实度k:是现场检测的干密度与最大干密度的百分率(P75)8.螺旋分料器:是由两根大螺旋、大叶片、螺旋方向相反的螺杆组成。
它们同向旋转时能将混合料自中间向两侧推移。
(P107)9.波浪起伏铲土法:推土机开始铲土时,应将铲刀最大可能地切入土中。
当发动机稍有超负荷现象时,应将铲刀缓缓提起,直至发动机恢复正常运转。
然后再将铲刀下降切土。
如此反复,直至铲刀前堆满土为止(P39)10.分段推土法:若取土场较长、土壤较硬,推土机一次铲土很难达到满铲时,推土机课由近至远,分段将土堆推成数堆。
当各土堆的堆积量达到满铲时,再由近而远,将数堆土一次推送到填土处(P39)11.含水率w:是指土体中含水的质量与土颗粒(干土)的质量的百分率(P75)填空1.内燃机工作原理:进气行程、压缩行程、作功行程、排气行程(P8)2.推土机的主要组成:发动机、底盘、工作装臵、液压系统和电气系统等组成(P38)3.平地机的基本作业:铲土侧移、刮土侧移、刮土直移、机外刮土(P56)4.压实方法:静力压实、冲击压实、振动压实(P68)5.轮胎压路机的工作装臵:为光面充气胶轮(P71)6.沥青混凝土拌和机的组成:干燥机组和拌合机组(P103)7.沥青混凝土摊铺机的组成:由一台特制的轮胎式或履带式基础车、供料设备、工作装臵以及操纵机构等组成(P105)8.常用的液压泵有:齿轮泵、叶片泵、柱塞泵,柱塞泵用的较多(P20)9.常用的液压马达有:齿轮式、叶片式、柱塞式(P20)10.铲运机的工作过程:铲装、运输、卸铺、回驶(P44)11.轮胎压路机的组成:内燃机、传动系统、操作系统、行走部分等(P72)12.沥青洒布机的分类:按用途分(养护用、筑路用)、运行方式(自行式、拖式、半拖式)、沥青泵的驱动方式(汽车发动机驱动、专用发动机驱动)、喷洒方式(泵压洒布、气压洒布)(P98)13.现代建桥用基础桩类型:预制桩、灌注桩(P133)判断1.铲土角与土壤P38铲土角γ是铲刀刃与地面的夹角。
工程施工技术第一节土方工程施工一、土方工程分类及施工要求常见的土石方工程有:场地平整、基坑(槽)开挖、管沟开挖、路基开挖、人防工程开挖、地坪填土、路基填筑、基坑回填。
(一)土方工程分类与施工特点1、土方工程的分类(1)场地平整(2)基坑(槽)开挖。
5m及其以内的称浅基坑;超过5m的为深基坑(3)基坑(槽)回填(4)路基修筑2、土方工程施工特点(1)面广量大、劳动繁重;(2)施工条件复杂。
(二)土方工程施工要求1、场地平整场地平整的顺序有(1)先平整整个场地,后开挖建筑物基坑(槽);(2)先开挖建筑物基坑,后平整场地;(3)边平整场地,边开挖基坑基坑开挖前需:确定场地的设计标高、计算挖方和填方工程量、确定场内外土方调配方案,选择施工机械,拟定施工方法与施工进度。
2、土方开挖(1)挖方的边坡坡度。
应根据土的种类、物理力学性质、地质情况、边坡高度及使用期限确定。
(2)对使用较久的土质或易风化岩石边坡,开挖后应喷浆、抹面等保护措施。
(3)土方宜从上至下、分层分段依次开挖,并有一定的坡度,以利于排水。
(4)当土质条件好时,可垂直开挖、不加支撑。
(5)在原有建筑物附近开挖基坑,如开挖深度大于原有建筑物埋深时,应保持一定的距离,以免影响原有基础和挖方边坡的稳定。
L≥(1~2)△HL:原有建筑物基础地面边缘至挖方坡脚的距离;△H:原有建筑基础底面标高与坑底标高之差;1~2:安全距离系数。
地质条件良好,无地下水时取1;地质条件不良,有地下水时取1.5~2。
(6)基坑的土质边坡,在开挖过程和敞露期间注意保护安全。
二、土方工程机械化施工。
(一)推土机施工推土机由拖拉机和推土铲刀组成;按铲刀操作方式分:索式、液压式;走行方式分:履带式、轮胎式。
运距在100m以内的平土或移挖作填时用之,以30—60m为最佳运距;也可卸下铲刀牵引其他无动力机械,如:拖式铲运机、松土机、羊足碾等。
1、推土机的主要作业方式主要有:直铲作业、侧铲作业、斜铲作业;(1)直铲作业。
关于建筑土方施工的分析 摘要:本文作者分析了建筑土方工程的种类和施工特点、建筑土方工程的机械化施工、土方的填筑与压实、编制土方工程专项施工方案,指出了常见问题的处理措施及应注意的问题。 关键词:建筑;土方;施工;分析 abstract: in this paper, the author analyzes the construction earthwork construction types ,characteristics, its mechanized construction, earthwork filling and compacting, preparation earthworks construction special construction project, and points out the common treatment measures and the problems needing attention. key words: building; earthwork; construction; analysis 中图分类号:tu7文献标识码:a 文章编号:2095-2104(2012) 当前,大跨度结构、高层、超高层建筑物越来越多,提高设计标准与增加结构负荷对基础稳定性要求也越来越高,回填土的施工质量与施工工艺也越来越得到重视。 1 建筑土方工程的机械化施工 为保证填土压实的均匀性及密实度,避免碾轮下陷,提高碾压效率,在碾压机械碾压之前,宜先用轻型推土机推平,低速预压 4遍~5 遍,使平面平实;采用振动平碾压实碎石土,应先静压,而后振压。 碾压机械压实填方时,应控制行驶速度,一般平碾和振动碾不 超过 2km/h,并要控制压实遍数。压实机械与基础管道应保持一定的距离,防止将基础、管道压坏或使之位移。 用平碾压路机进行填方压实,应采用“薄填、慢驶、多次”的方法,填土(素土、灰土、碎石土)厚度均不应超过 25cm~30cm,每层压实遍数 6 遍~8 遍,碾压方向应从两边逐渐压向中间,碾轮每次重叠宽度约 15cm~25cm,避免漏压。运行中碾轮边距填方边缘应大于500mm,以防发生溜坡倒角。边角、边坡边缘压实不到之处,应铺以人力夯实或小型夯实机具配合夯实。压实密实度除另有规定外,一般应压至轮子下沉量不超过 1cm~2cm 为度。 平碾碾压一层完后,应用人工或推土机将表面拉毛,土层表面太干时,应洒水湿润后继续回填,以保证上、下层结合良好。 2 建筑土方工程的种类和特点 了解土建施工中常见的土方工程,包括:场地平整;基坑、基槽及管沟的开挖与回填;地下工程(人防工程及大型建筑物的地下室、深基础)的开挖与回填;地坪填土与碾压等。在土方工程施工中包含了土的开挖、运输、填筑等主要施工过程,以及场地清理、测量放线、施工排水与降水和土壁支护等准备工作和辅助工作。了解土方工程施工特点,包括:面广量大、劳动强度大;施工条件复杂;影响因素多等。土方工程施工以土为施工对象,故应熟悉土的工程分类和工程性质。土的分类方法很多,土的工程分类是根据土开挖的难易程度将土分为八类。土的工程性质主要包括,土的可松性、渗透性,以及土的含水量、密实度等。土方工程量的计算与调 配。掌握土方工程量的计算,包括:基坑、基槽土方量的计算;场地平整土方量的计算;在合理确定场地设计标高后,分别计算场区各处的填方和挖方土方量;熟悉土方调配的原则与调配方案。 3 土方的填筑与压实 土方的填筑与压实必须保证填方工程土体的强度与稳定性。为此要熟悉正确选择填土的土料,以及填筑和压实的方法。填土压实方法有碾压方法、夯实法和振动法。要求掌握压实功、土的含水量和每层铺土厚度对填土压实质量的影响及控制要求;熟悉填土压实后的质量检查方法。 碾压法。碾压法是利用机械滚轮的压力压实土壤,使之达到所需的密实度。碾压机械 有平碾及羊足碾等。平碾(光碾压路机)是一种以内燃机为动力的自行式压路机,重量 6~15t。羊足碾单位面积的压力比较大,土壤压实的效果好。羊足碾一般用于碾压粘性土,不适于砂性土,因在砂土中碾压时,土的颗粒受到羊足较大的单位压力后会向四面移动而使土的结构破坏。松土碾压宜先用轻碾压实,再用重碾压实,效果较好。碾压机械压实填方时,行驶速度不宜过快,一般平碾不应超过2kmph;羊足碾不应超过 3kmph。 夯实法。夯实法是利用夯锤自由下落的冲击力来夯实土壤,使土体中孔隙被压缩,土粒排列得更加紧密。夯击式中除人工使用的石夯、木夯外,机动设备中有夯锤、夯板、风动夯及蛙式夯等。夯实法适用于粘性土、湿陷性黄土、碎石类填土地基的深层加固。 振动压实法。振动压实法是将振动压实机放在土层表面,在压实振动作用下,土颗粒发生相对位移,而达到紧密状态。在正常条件下,对于砂性土的压实效果,振动式效果较好。 4 编制土方工程专项施工方案 土方工程具有工程量大,施工条件复杂,受地质、水文、气象等条件影啊较大。因此,在组织上方工程施工前,应作好必要的准备工作,以确保工程质量。 应具备的技术资料建设单位应向施工这位提供当地实测地形图(包抓测量成果)、原有地下管线或构筑物竣工图、土石方施工图以及工程地质、气象等技术资料,以便编制施工组织设计(或施工方案),并应提供平面控制点和水准点,作为施工测量和工程验收的依据。 障碍物清理对施工区域内的所有障碍物,如已有建筑物或构筑物、道路、沟渠、通讯、电力设备、地上和地下管道、坟墓、树木等,均应施工前进行拆除或妥善处进。地表土层清理凡是施工区域内,影响工程质量的软弱土层、腐殖土、大卵石、草皮、垃圾等应进行处理。 设置排水设施在施工区域内应设置临时性成永久性排水设施。山坡地区在较高处(离边坡上沿 5-6m)设置截水沟,以阻止地面雨水流入挖填区域内。 测量定位放线根据规划部门测放的建筑界线、街道控制点和水准点进行土方工程施工测量及定位放线之后,方可进行土方施工。 修筑临时道路施工场地内机械行走的道路开工前要修筑好,并开辟适当的工作面,以利施工。 5 常见问题的处理措施 5.1 雨期施工 雨期施工的工作面不宜过大,应逐段、逐片的分期完成。重要的或特殊的土方工程,应尽量在雨期前完成。 雨期施工中应有保证工程质量和安全施工的技术措施,并应随时掌握气象变化情况。雨期施工前,应对施工场地原有排水系统进行检查、疏浚或加固,必要时应增加排水设施,保证水流畅通。在施工场地周围应防止地面水流入场内。在傍山、沿河地区施工,应采取必要的防洪措施。 雨期施工时,应保证现场运输道路畅通。道路路面应根据需要加铺炉渣、砂砾或其他防滑材料,必要时应加高加固路基。道路两侧应修好排水沟、在低洼积水处应设置涵管,以利泄水。 填方施工中,取土、运土、铺填、压实等各道工序应连续进行。雨前应及时压完已填土层或将表面压光,并作成一定坡势,以利排除雨水。 雨期开挖基坑(槽)或管沟时,应注意边坡稳定。必要时可适当放缓边坡坡度或设置支撑。施工时应加强对边坡和支撑的检查。雨期开挖基坑(槽)或管沟时,应在坑(槽)外侧围以土堤或开挖水沟,防止地面水流入。 5.2 填方土出现橡皮土 由于使用了含水量比较大的腐植土以及=泥炭土或者粘土、亚粘土等原状土土料回填。打夯以后,基土发生颤动、受压区四周鼓起形成隆起状态(土体体积未变化)、土体长时间不稳定。其对应的预防措施为:现场鉴别,要求回填土料“手握成团、落地开花”;回填前,不允许基坑内有垃圾、树根等杂物,清除基坑内积水、淤泥。 其对应的治理方法:如果土方量很小,挖掉换土,用 2:8 或 3:7 的灰土(雨、冬期不宜用灰土,避免造成灰土水泡、冻胀等事故)、砂石进行回填。 如果面积大,用干土、石灰、碎砖等吸水材料填入橡皮土内。如果工期不紧,把橡皮土挖出来,晾晒后回填。 5.3 回填土密实度达不到设计和规范要求 填土的场地在荷载作用下,地基引起比较大的变形,地基稳定性降低。其原因包括: 土料含水量太小,影响了夯实(碾压)的效果,造成夯实(碾压)不密实;含水量太大,则易形成橡皮土。土料不符合设计或施工规范要求,有机质超过规范要求(大于 5%)。填土过厚,未分层夯实。机械能力不够。 其对应的预防措施有: 选择回填的土料及其性质必须符合设计要求。填土密实度应根据工程性质的要求而定,压实系数等于土的控制干密度除以土的最大干密度。设计有要求时,要通过现场土工试验,并且严格进行分 层回填夯实,加强对土料含水量的控制。其对应的治理方法为:换土回填;翻出晾晒、风干后回填;填入吸水材料;施打挤密桩。 6 注意的问题 土方工程施工前应进行挖、填方的平衡计算,综合考虑土方的运距最短、运程最合理和各个工程项目的合理施工程序等,做好土方平衡调配等、减少重复挖运。也就是说做土方工程前应提前考虑虽然看起来简单的挖运土但是调配不好会增加很大的工作量造成不必要的损失主要在机械台班上。当然也会影响工程进度。如果你是这个项目的决策者或者调度这是最需要注意的地方。还有一点需要注意:在挖土方前,应做好地面排水和降低水位工作。还有就是土方工程施工,应经常测量和校核其平面位置、水平标高和边坡坡度平面控制桩和水准控制点应采取有效措施进行保护。定期复测和检查,土方不应堆在基坑边缘。 参考文献: [1] 姜美云,范娟. 基础土方回填的施工及常见问题的解决[j].理论纵横,2008,9. [2] 洪华俊. 探讨建筑工程质量管理之影响因素和质量控制[j].科技资讯,2009(9).
第一章土方工程Ⅰ、教学目的与要求:1了解土的工程分类及其工程物理性质;基坑槽土方量计算,维护坑槽稳定的做法;拉锚和土层锚杆的构造及施工艺,制定土方开控的方法;了解降低地下水位的方法;集水坑降、井点降水;了解轻型井点设计及计算方法,理解轻型井点计算实例;2掌握场地平整的计算;土方压实的基本方法;推土机、铲运机、挖土机的特点、作业方式;Ⅱ、教学重点与难点:1重点:土的工程分类及其工程物理性质;支护结构破坏形成;填土质量控制;流砂产生的原因;2难点:场地平整相关土方量的计算方法;挖土机作业方式;Ⅲ、教学内容:1土的工程分类及其工程物理性质;2基坑槽的土方开挖;3土方填筑与压实;4土方工程的机械化施工;5人工降低地下水位;Ⅳ、授课时数:Ⅴ、授课方式:讲述、举例、启发Ⅵ、教学过程:第一节土的分类及其工程物理性质一、土方工程施工特点施工面广、工程量大、劳动繁重、施工条件复杂;二、土的工程分类按开挖难易程度土的工程分类参见课本表1-1三、土的工程物理性质1、土的天然含水量:水的质量与固体颗粒质量之比,以百分数表示,即m——土中水的质量;式中:wm——土中固体颗粒的质量;sω越大,越不利当:ω<5% 干土;ω=5~30% 湿土;ω>30%饱和土含水率影响挖土的难易、边坡坡度、回填压实程度2、土的密度:1土的天然密度式中:m——土的总质量;V——土的天然体积;2土的干密度:式中:sm——土中固体颗粒的质量;V——土的天然体积;dρ越大,土越密实;干密度影响基坑底及回填土压实程度;3、土的可松性:可松性:自然状态土经开挖后,体积增大、回填压实後,其体积仍不能恢复原状的性质可松性系数;式中:sk——土的最初可松性系数;'sk——土的最终可松性系数;1V——土在天然状态下的体积;2V——土被挖出后在松散状态下的体积;3V——土经压实后的体积;可松性影响平衡调配、场地设计标高、机具数量;4、土的渗透性:渗透性:水流通过土中孔隙的难易程度,水在单位时间内穿透土层的能力;渗流速度:第二节基坑槽的土方开挖一、土方边坡:1、土方边坡坡度=11: hmbbh==2、边坡形式:3、不放坡规定:密实、中密的砂土和碎石土为1m ;硬塑、可塑的轻亚粘土及亚粘土为1.25m ;硬塑、可塑粘土为1.5m ;坚硬的粘性土为2m;4、最陡坡度:参见表1-4二、土方量计算基坑、基槽 基坑土方量计算:102(4)6V H A A A =++ 基槽或路堤:11102(4)6V L A A A =++三、场地平整四通一平:通水、通电、通路、通讯、平整场地;步骤:确定设计标高→计算场地各点的施工高度→场地挖填土方量;1、确定场地设计标高设计步骤:1初步确定场地设计标高a 、划分方格网 a=10~50m 或a=20mb 、确定方格网各角点实际标高 根据地形等高线确定设计等标高 123402344H H H H H n +++=∑∑∑∑2调整场地设计标高① 土的可松性影响总挖方体积为:'w w w V V F h =-⋅总填方体积为:'''()T w s w w s V V k V F h k =⋅=-⋅场地设计标高调整为:'00H H h =+② 取土或弃土的影响③ 泄水坡度的影响2、场地及边坡土方量的计算1方格网法确定各角点的施工高度 填方“+” ,挖方“-”;确定零线位置零点求法、零点连线 方格中土方量计算① 四角棱柱A 、角点全填或全挖B 、角点二填或二挖C 、角点一填挖或三挖填填方部分:挖方部分:② 三角棱柱体积计算略2断面法 地形不平情况下所求土方量为:3边坡土方量计算:① 三棱锥边坡体积② 三棱柱边坡体积4124()2V A A l =+或41624(4)V A A A l =++当两端断面面积相差很大时四、土壁支护作用:① 建筑密集地区;② 防止地下水渗入基坑形式:木挡板横撑式:① 水平挡土板a、断续式 粘性土、挖掘深度<3m;b、连续式 潮湿土、散粒土<5m;② 垂直挡土板 松散或湿度很高的土,深度不限;五、基坑支护结构作用:① 挡土;② 挡水分类:① 重力式支护结构 深层搅拌水泥土桩、旋喷桩幕墙;② 非重力支护结构 悬壁式、内撑式、坑外锚拉式;③ 边坡稳定式结构 土钉墙、档土墙1、重力式支护墙类型1深层搅拌水泥土桩挡墙原理:特制进入土层深处,深层搅拌和喷水泥固化剂与地基土原位拌合成水泥土桩, 桩相互搭接成壁状挡墙适用:6h mm ≤任何平面形状的基坑另外深度大时可加筋 适用于软土区 2旋喷桩挡墙原理:钻杆钻孔,提杆喷水泥浆固化剂,与地基土成小泥土桩、桩连成帷幕墙;适用:同上且用狭窄地区2、非重力式支护墙类型1H型钢支柱挡板支护挡墙原理:支柱打入土中,支柱间设木挡板适用:土质好,地下水位较低地区2钢板桩截面形式:原理:钢桩打入土中,挡土挡水适用:软土地基3钢筋混凝土桩排桩挡墙桩类型:钻孔灌注桩、沉管灌注桩、挖孔灌注桩桩布置形式适用:钻孔桩 h7-13基坑,深基坑支护φ600—1100沉管桩:h10m以下φ500—800挖孔桩:单层地下室φ800—12004地下连续墙适用:深度大,地下结构层数多的深基础3、支撑系统类型分类:①基坑内支撑钢支撑、钢筋混凝土支撑;②基坑外拉锚顶部拉锚、土层拉锚1钢结构支撑特点:拚拆方便、重复使用、变形大、支肋小,间距小,影响挖土分类:①钢管支撑;② H型钢支撑2钢筋混凝土支撑特点:刚度大变形小;但形成支撑慢分类:①对撑;②角撑;③圆形支撑;④桁架式支撑构造:C30 以上、截面、腰梁、支撑4、支护结构破坏形式1非重力式支护强度破坏2非重力式支护稳定性破坏3重力式支护结构强度破坏六、拉锚与土层锚杆分类:拉锚、坑外地表设置、锚杆、坑内沿坑壁设置适用:较密实沙土、土粉、硬塑及坚硬粘性土层或岩石层环境:底下埋设物不允许损伤,慎用;周围有地面,地下构筑物,限用一拉锚组成围护桩、拉杆、锚固体桩式地面拉锚:拉杆水平浅埋地表板式地面拉锚:拉杆钻孔斜置二、土层锚杆1、锚杆支护体系构造组成:A、支护挡墙:钢板桩、灌注桩、地连墙B、腰梁及托架:把由挡墙传来荷载,传给锚杆C、锚杆:锚头、拉杆、锚固体2、土层锚杆类型3、土锚的承载能力极限抗拔力拉杆的极限抗拉强度,拉杆与锚固体间的极限握裹力s 锚固体与土体间的极限侧阻力S R4、土层锚杆施工1 准备2 钻孔钻孔机具:冲击式钻孔机、螺旋式钻孔机钻孔方法:螺旋钻孔干作法适用于地下水位以上的粘土、粉质粘土、沙土压水钻进成孔法:软硬土都适用扩孔方法:机械扩孔、爆炸扩孔、水利扩孔、压浆扩孔3拉杆制作安装①拉杆除锈、油、防腐处理②拉杆制作:拉杆长度=设计长度+张拉长度4注浆形成锚固段、防腐蚀、改善周围土体力学性能载力更大①材料:水泥 425号以上普硅水泥;水泥浆:水灰比~;水泥沙浆:灰沙比 1:1~1:,水灰比②注浆方法:一次注浆法;二次注浆法5张拉、锁定5、土层锚杆实验:基本实验、验收实验七、土钉支护构造:适用:开控支护,天然边坡支护类型:钻孔注浆型、打入型、射入型八、深基坑工程土方开挖一开挖方法1、无支护结构基坑开挖放坡开挖特点:占地面积大,适用四周场地开阔,周围无临近建筑物、地下管线和道路2、有支护结构基坑开挖①盆式开挖先挖中间,后挖四周特点:挡墙的无支撑,暴露时间短,开挖速度慢,适用较密支撑②岛式开挖先挖四周,后挖中心特点:速度快,挡墙受荷时间长,适用无支撑或边桁架大空间支护二开挖注意事项1、基坑开挖的时空效应2、先撑后挖,严禁超挖3、防止坑底隆起变形4、防止边坡失稳5、防止位移和倾斜6、对邻近建筑物及地下设施保护第三节土方填筑及压实一、土料要求碎石土类、爆破石渣表层下填料,粒径不超过2/3层厚,大块料不集中;沙土:表层以下碎块草皮:含有机质土无压实要求时淤泥、淤泥质土一般不做填料盐渍土:不含盐晶、盐块、含盐植物的根茎二、填筑要点1、施工要求① 填不同类土料时,透水性大的在下,透水性小的在上,以免形成水囊② 填土位于斜坡时,将坡挖成阶梯状,分层填筑2、填土压实的质量检查三、填土的压实方法1、碾压法平滚碾:粘性或非粘性土羊足碾:粘性土 适用大面积填土气胎碾:压土质量好2、夯实法分类:土夯、挖式打夯机、火力夯、夯土机适用:小面积回填土、较厚土层3、振动法适用:非粘性土四、影响压实质量因素1、压实法:含水率一定时,ρ越大,压实功越大当,当max ρρ→,不再起作用;所以,不少土2~3遍;亚砂土3~4遍;亚粘土、粘土5~6遍2、含水量:最佳含水量过干,颗粒的厚阻力大,不易压实,故洒水湿润过湿,水占地体,故翻松晾干,吸水处理第四节 土方工程机械化施工一、推土机分类:索式、油压式特点:操作灵活、运转方便、速度快、能缓缓坡适用:场地平整、清理、平沟坑、挖浅基坑;1-3类土、经济、远距100米、40~60米;施工方法:下坡推土:借自重,增加推土能力,适用于狭长场地;并列推土:2~3台机平排,增大推土量,适用于大面积场地;槽形推土:一条作业线重复运行,增大推土量;多铲集运:多次铲土,一次推送,缩短运时,硬质土二、铲运机分类:自行式,拖式,索式,油压式特点:操作灵活,速度快,生产率高,费用低适用:开挖大基坑、填筑堤坝,路基;含水量不超过去时27%一~三类土;一、运行路线:如图1-33二、施工方法:1、下坡铲土法:借自重2、跨铲法:形成土槽增加铲量3、助铲法:与推土机协作业三、单头挖土机分类:正铲、反铲、拉铲、抓铲、机械式、液压式一正铲挖土机特点:前进向前,强制切土,卸土侧面,后面.二反铲挖土机特点:后退向下,强制切土,挖掘力比正铲小作业方式:沟端,沟侧三拉铲挖土机特点:后退向下,自重切土四挖土机,与汽车配套计算1、挖土机数:2、自卸汽车配合计算:第五节人工降低地下水影响:① 地下水渗入基坑,挖土困难;②边坡塌方;③地基浸水,影响可载力方法:①集水坑降水;②轻型井点降水一、集水坑降水法构造:方法:沿坑壁边缘设排水沟、隔段设集水井、由水泵将井中水抽出坑外;1、水坑设置平面:设在基础范围外,地下水上游排水沟:宽~0.3m 深~沟底设纵坡%~% 始终比挖面低~0.5m集水坑:宽径,土面~1.0m,防边坡失稳2、泵选用①离心泵:抽水原理②潜水泵:特点:体积小、质量轻、移动方便、安装简单、不需引力3、运用粗粒土层和降水量小粘性土4、流砂及其防治①现象:挖坑时,坑底下的土随水涌入坑内,边挖边冒,无法挖深②流砂发生的条件:A、土层中有厚度>250mm的粉砂土层B、土的含水率>30% 或孔隙率>43%C、粘粒含量<10%,粉砂粒含量>75%D、砂土渗透系数、排水性差③原因分析内部条件:细砂、粉砂、亚砂土外部条件:地下水及动力压力的大小和方向;地下水渗流对单位土体内骨架产生的压力;单位土骨架对地下水阻力;力平衡方程;④防流砂措施A、枯水期施工B、抛大石块法C、打钢板桩法D、水下挖土法E、人工降低地下水位法F、地下连续墙二、井点降水方法:基坑周围埋设点管,地下水流入管中,抽水设备抽出坑外;分类:轻型井点、喷射井点、管井井点、深井井点、电路井点;1、轻型井点:2、喷射井点:布置:坑宽≤10m 时,单排布置;大面积基坑,环形布置;井点间距,坑宽>10m时,双排布置3、电渗井点4、管井井点5、深井井点三、轻型井点降水1、轻型井点设备2、轻型井点布置1平面布置沟坑宽<6m,且降水深度<5m:单排布置,布置在地下水上游;沟坑宽>6,或土质不良:双排布置坑面积大,环形布置;2高程布置:一般H≤6m;当H>6m时,降低总管平台面标高;一级轻型井点达不到深度要求时,二级布置3、轻型井点计算具体详见教材4、轻型井点的施工1施工工艺放线定位—>铺设总管—>冲孔—>安井点管、填砂砾填料、上部粘土密封—>弯联管连井点管与总管—>安抽水设备—>试抽水—>观测地下水位变化;2井点管埋设:冲孔——>埋设3井点管使用:连续抽水、双电源防断电出水规律:“先大后小”,“先混后清”;Ⅶ、本章小结:本章重点掌握土的工程性质土的可松性、土方填筑与压实的方法、流砂现象及其防止措施;了解土方工程的机械化施工方法;Ⅷ、作业:第二章桩基础工程Ⅰ、教学目的与要求:1掌握预制桩的制作、起吊、运输、堆放等施工方法;2了解预制桩的制作运输堆放及打桩施工;了解静力压施工工艺;了解钻孔灌注桩,沉管灌注桩的施工工艺、常见问题及处理措施;Ⅱ、教学重点与难点:1重点:接桩方法2难点:施工影响及预防措施;正、反循环排渣方法Ⅲ、教学内容:1预制桩施工2混凝土灌注桩施工Ⅳ、授课时数:Ⅴ、授课方式:讲述、举例、启发Ⅵ、教学过程:第一节预制桩施工桩基础施工组成:桩身、承台分类:1按传力分为:端承桩、磨擦桩2按施工方法分:预制桩、灌注桩优点:承载力大,坚固耐久,制作容易,施工简单,速度快缺点:噪音大,对周围环境影响大,施工受限一、预制桩的制作、起吊、运输、堆放一砼实心方桩:1、制作尺寸:断面200mm×200mm~600mm×600mm桩长:L≤12m ,工厂预制L >30m 时应分段制作,逐段接长;工地预制≤27m配筋:直径14φ≥砼:C30~C50制作方法:并列法、间隔法、重覆法、翻模法A 、重叠层数≤4层B 、模板顶平、身直、尖正、尺寸准确C 、底模和场地平整坚实,防浸水沉陷D 、上下层桩,桩与底模刷隔离剂E 、上层桩在下层桩达30%设计强度后方可浇筑F 、同桩顶向桩尖连续一次浇完G 、洒水养护不少于7天且标编号,制作日期2、起吊、运输、堆放① 吊点位置② 减少二次搬运③ 堆放A 、按规格堆放B 、地面平整坚实、设排水坡C 、不超4层 层间设垫木二砼管桩的制作、运输、堆放 预制厂离心法成型桩径:φ300、φ400、φ500壁厚:80—100mm节长:8m 、10m 、12m壁内主筋:φ12—φ22、10220根、φ6螺旋箍筋砼:C30接长:焊接或法兰螺栓三钢管桩制作、运输、堆放特点:见教材P58页制作:无缝钢管、钢板卷板焊接钢管桩端分为:开口型、闭口型桩端防腐:外表面涂防腐层、增加腐蚀余量,阴极保护;堆放与起吊:两点起吊二、锤击沉桩施工桩锤冲击动能特点:速度快、机械化程度高、适用范围广;噪音、振动、土体挤压;一打桩机械及选择1、桩锤1落锤生铁铸成重5—20kN 人力卷扬机拉升、突然放落、锤击桩头作用;2单动汽锤压力锤自重下落重30~~150kN 速度快、各类土层;3双动汽锤比单动更快还适用打入水下桩斜桩拨桩;4柴油锤5液压锤2、桩架:支持桩身和桩锤桩架高度=桩长+桩锤高度,桩帽高度+滑轮高度+122m余量类型:滚筒式、多功能履带式3、桩帽及衬垫材料:防止桩顶损坏、保护桩锤;锤垫:橡木、桦木桩垫:松木拼合板、草垫、麻布片、低垫4、送桩器、钢管制作二准备工作1、打桩顺序较密:中间向两侧或周围;分段打较稀:逐排打,由两侧向中间,也可同上原则:先大后小,先深后深,先长后短2、设水准点和定桩位三打桩工艺1、定锤吊桩桩锤,桩帽,桩身中心同垂线2、打桩重锤低击3、接桩及截桩接桩:焊接接桩法兰法:截桩:三、静力压桩作法:借桩架自重和桩架上压重,通过卷扬机滑轮组或液压系统施压在桩顶或桩身上,桩在自重和静压力作用下压入土中;特点:无噪声,无振动,无冲击力,桩顶不易损坏;适合:软土地基,城市施工1、压桩设备:静力压桩机1顶压式方法:开动卷扬收,加压钢丝绳轮收紧,通过钢丝绳把桩机身重及配重压到桩顶,打桩入土桩长12—15m;2箍压式起重装置与压桩机一体,起重装置吊桩入夹持压桩机构,抱夹桩身,压桩入土不受桩长限制;3前压式新型压桩机2、压桩工艺场地清理、处理:清理地上、下障碍物;地表压实铺10cm道渣;测量定位:桩基轴线和桩位,在桩位上打小木桩或短钢筋;桩机就位:行走就位;吊桩插桩:运至压桩机附近,起重机再将桩吊入夹持器,对位插桩;桩身对中调直:纵横向行走对中,开动夹持油缸压入土1.0m后调直;压桩:连续进行,记录入土深度与压力表数关系,接桩:当一节桩压至桩顶离地面~1.0m时接桩,尽量缩短接桩时间送桩截桩;四、预制桩施工对周围环境的影响及预防一噪音的影响及预防1、音源控制;2、遮挡防护,设置遮挡壁;3、控制打桩时间;二振动1、低振动桩捶;2、采用特殊缓冲器;3、预钻孔、水冲法、静压法相结合;4、设防震沟,设遮断减振壁;5、重锤低击;三土体挤压1、预钻孔沉桩法;2、合理安排打桩顺序和工艺;3、采用排水措施降低超孔隙水压力;4、设防挤防震沟;5、设防挤防渗墙;第二节混凝土灌注桩施工成孔控制深度:1磨擦桩:设计桩长为成孔控制深度;2端承桩:钻冲孔、挖孔桩保证桩孔入持力层一定深度;沉管桩:贯入度、持力层标高为辅;成孔施工顺序:对有挤土、振动的冲孔桩、沉管桩、爆扩桩;注意事项:A、间隔成孔;B、邻桩砼初凝前或终凝后成孔;C、中间桩先成孔周围桩后成孔;D、单爆、联爆法成孔;E、挖孔桩间距小时,跳挖;一、钻孔灌注桩施工一钻孔机械设备1、全叶螺旋钻孔机适用:地下水位以上的粘土、粉土、中密以上砂土、杂填土孔径300-800mm 孔深8-12m,可换钻头;2、回转钻孔机泥浆护壁钻进,正反循环排渣;适用:软硬各类土及岩石层;孔径:可达2.5m,孔深50-100m;3、潜水钻孔动力装置在孔底,效率高,正反循环排渣;适用:粘性土、粘土、淤泥、淤泥质土、砂土、强风化岩、软质岩层,不宜碎石土层;4、钻扩机钻头上装钻孔刀、扩孔刀5、全套管钻机二钻孔灌注桩施工工艺1、干作业成孔灌注桩工艺流程:场地清理→测量放线→螺旋钻机桩机就位→钻孔取土成孔→清孔→质量检查→吊放钢筋笼→浇砼;2、浆护壁成孔灌注杭作法:泥浆护壁,泥浆循环排渣成孔,吊放钢筋笼,水下浇筑砼工艺流程制备泥浆泥浆循环排渣测定桩位→埋设护筒→桩机就位→钻孔→清孔→放钢筋笼→水下浇砼;1定桩位:桩基轴线定位点、水准点、做标志2设护筒作用:定位;护孔;保小防塌;导向钢板制作,挖坑埋设,护筒外测土分层夯实;3泥浆制备作用:护壁;携砂排土,润滑;4成孔方法①回转钻成孔正循环回转钻成孔,反循环回转钻成孔;适用:填土、淤泥、粘土、粉土、砂土及卵砾石含量≤15%,粒径≤10mm砂卵砾石层、基岩;②潜水钻成孔:送水管或抽渣管由空心钻杆成;③冲击钻成孔:自由下落带钻刃的更钻头,削切岩层,排渣成孔钻杆式;钻头形式:十字钻头如图2-18a 锤500-3000kg;钢丝绳式钻头三钻头如图2-18b④抓孔5 清孔:真空吸泥渣、密实,不易塌土层;射小抽渣法:不移还土层;换浆法:泥浆循环排渣掏渣法:掏渣筒冲击孔时6 吊放钢筋笼箍筋于主筋外侧,保护层35mm小17.50mm垂直、缓入、防碰;7 水下浇筑砼:砼C20,坍落度18-22cm二、沉管潜注桩施工施工工艺:沉钢管入土成桩孔→吊放钢筋笼入管内→浇砼→拔出钢管一锤击沉管灌注桩施工适用:一般粘土、淤泥质土、砂土、人工填土1、施工顺序2、拔管速度3、砼4、施工顺5、复打二振动、振冲适用:更密砂土地基三常见问题的分析与处理1、断桩1—3m软硬土层交接处原因:①桩距过小;②软硬土层水平推力不同产生剪应力;③桩身砼受力推挤措施:检查处理2、缩颈桩原因:①拔管过快;②孔隙小压力措施:控制拔管速度3、桩尖进水,进泥砂原因:桩管、桩尖结合不紧、桩尖损坏措施:将管拔出,修复改正桩靴缝隙或将桩管与预制桩尖接合处用草绳、麻袋垫紧后,用砂回填桩孔后重打;4、吊脚桩原因:桩尖质量差措施:检查、控制混凝土桩尖的强度不小于C30;三、人工挖孔灌注桩施工特点:见教材P81页构造:一施工机具见教材P81页二施工工艺1、测定桩位、放线;2、开挖土方、分段开挖:直径=桩径+2倍护壁厚;顺序:自上而下,先中间后孔边;3、支护壁模板模板高1m 4—8块活动模板组成;护壁厚大于100m,第一圈护壁厚增加100—150mm上下护层φ6—φ8 长1m 钢筋拉法;4、模顶操作平台角钢钢板;5、浇筑护壁砼强度不低桩砼强度,换实,连续浇灌上下节壁搭接≥50mm,可用速凝剂;6、拆模挖土;7、安放钢筋笼,浇砼;三注意事项:见教材P82Ⅶ、本章小结:通过本章的学习使学生重点掌握预制桩的制作、起吊、运输、堆放等施工方法及灌注桩的施工工艺人工挖孔灌注桩;进一步了解静力压施工工艺;了解钻孔灌注桩,沉管灌注桩的施工工艺、常见问题及处理措施;Ⅷ、作业:第三章砌筑工程Ⅰ、教学目的与要求:1了解砌体材料的性能、脚手架形式、垂直运输机械的选择、小型砌块的种类、规格和安装工艺;2掌握砖砌体施工工艺、质量要求和安全技术措施;Ⅱ、教学重点与难点:1重点:砖砌体的施工工艺过程、安全技术措施、脚手架的形式;2难点:砖砌体的施工质量要求、扣件式钢管外脚手架的组成;Ⅲ、教学内容:1砌筑砂浆2毛石砌体施工3砖墙砌体施工4砌块砌体施工5砌筑用脚手架6砌筑工程垂直运输设施Ⅳ、授课时数:Ⅴ、授课方式:讲述、举例、启发Ⅵ、教学过程:第一节砌筑砂浆一、分类:水泥砂浆:塑性、保水性差,能在潮湿环境硬化,多用于地下砌筑混合砂浆:掺入塑化剂,性能提高,地上砌筑二、原材料水泥:干燥、强度合格;最小水泥用量200kg/m3砂:中砂,不含杂物、含泥量、水泥砂浆或m5以上混合砂浆小于5%;M5以下混合砂浆小于10%;水:饮用水塑化剂:无机石灰膏、电石膏、生石灰粉、有机微沫剂三、搅拌:机械搅拌拌合时间:水泥砂浆,混合砂浆大于等于2mm;水泥粉煤灰砂浆和掺外加齐的砂浆大于等于3mm掺有机塑化齐的砂浆3—5min四、使用:随拌随用,水泥砂浆和水泥混合砂浆必须分别在拌后3h和4h内用完;当施工期间最高气温超过030C时,必须分别在拌成后3h和4h内用完;五、抽检检查第二节毛石砌体施工毛石是指形状不规则的石块,包括乱毛石和平毛石,主要用于基础和挡土墙等砌筑;毛石基础一般采用或M5水泥砂浆铺灰法砌筑;规范规定:毛石砌体每日砌筑高度应不超过1.2m第三节砖砌体施工一、组砌形式:常用厚度:半砖120、四分之三砖180、一砖240、一砖半360组砌形式:一顺一丁、三顺一丁、梅花丁二、材料要求、施工准备材料要求:品种、强度符合要求、规格一致,外露砖,边角整齐,色泽均匀施工准备:提前1~2d浇水湿润三、砌筑工艺1、找平、弹线基础防潮层或楼面上用水泥砂浆找平,然后弹出墙身轴线、边线和门窗洞口位置;2、摆砖样干砖试摆,整砖摆不下,调整灰缝3、立皮数杆作用:每皮砖小平、控制竖向尺寸和各部件标高;标明:皮数、门窗洞口,过梁、楼板等竖向构造变化部位的标高;位置:墙的砖角处,纵横墙交接处间距不超过15m 水准仪抄平,使皮数杆上杰地面标高线位于设计标高处;4、砌筑、勾缝砌筑:挂线砌筑先在墙角、纵横墙交接处按皮数杆确砌几皮→挂线→ 砌中间方法:A、“三一”砌筑法;B、铺灰砌筑小于等于750mm勾缝:内墙:原浆勾缝、随砌随勾;外墙:加浆勾缝、加浆5、层轴线的引测绘纬仪、垂球法6、层标高控制用水准仪将龙门板上的±引测到墙上1500mm→弹水平线→控制过梁、圈梁,楼板的标高→钢尺量两屋标志;四、质量要求及保证措施砖砌体质量要求:“横平竖直、上下错缝、内外搭接、灰缝饱满”;1、横平竖直水平灰缝平直、表面平整、竖向垂直2、灰缝饱满实心砖砌体饱满80%以上,方格网检查,灰缝厚度8≤h≤12mm 一般为10mm3、错缝搭接、上下错缝、内外搭接,搭接长度≥25mm4、接槎可靠斜槎:L≥2/3h直槎:凸槎,并设拉筋构造柱:留马牙槎,先退后进,6进6退。
江苏省中等职业学校建筑工程类建筑工程施工专业《建筑施工技术》课程标准(试行)一、课程性质本课程是江苏省中等职业学校建筑工程类建筑工程施工专业必修的一门专业核心课程,是在《工程制图与CAD绘图技术》《建筑构造》等课程的基础上, 开设的一门实践性较强的专业课程。
其任务是让学生掌握建筑各分部分项工程施工工艺并进行施工的基础知识和基本技能,为后续《建筑工程施工组织与管理》《建筑工程计量与计价》等课程的学习奠定基础。
二、学时与学分90学时,5学分。
三、课程设计思路本课程按照立德树人根本任务要求,突出核心素养、必备品格和关键能力,兼顾中高职课程衔接,高度融合建筑工程施工工艺、质量检验及施工安全的知识技能学习与职业精神培养。
L依据《江苏省中等职业学校建筑工程类建筑工程施工专业指导性人才培养方案》中确定的培养目标、综合素质、职业能力,按照知识与技能、过程与方法、情感态度与价值观三个维度,突出建筑工程施工工艺、质量检验、施工安全等知识和能力的培养,结合本课程的性质和职业教育课程教学的最新理念,确定本课程目标。
2.根据“江苏省中等职业学校建筑工程施工专业'工作任务与职业能力'分析表”,依据课程目标和施工员、造价员等岗位需求,围绕建筑工程施工组织、质量管理等关键能力,反映建筑施工的具体工作实际,体现科学性、适用性原则,确定本课程内容。
3.以“建筑工程施工工艺、质量检验和施工安全”为主线,设置模块和教学单元,将建筑施工专业理论知识、专业技能和职业素养有机融入,遵循学生认知规律,确定学习内容的顺序。
四、课程目标学生通过学习本课程,掌握建筑工程施工工艺,熟悉施工标准、规范,形成严谨的工作态度和正确的质量、安全意识。
L 了解建筑的整体施工流程,熟悉相关施工技术标准、规范、规程,以及保证工程质量和施工安全的技术措施,掌握建筑各部位的施工工艺和施工要求。
4.能根据施工图纸和施工实际情况,选择合理的施工方案,查找资料和完成施工中遇到的一些必要计算,编写一般建筑工程施工技术交底,具备一定的建筑施工现场技术能力。
第一章土方工程Ⅰ、教学目的与要求:(1)了解土的工程分类及其工程物理性质;基坑(槽)土方量计算,维护坑(槽)稳定的做法;拉锚和土层锚杆的构造及施工艺,制定土方开控的方法。
了解降低地下水位的方法;集水坑降、井点降水;了解轻型井点设计及计算方法,理解轻型井点计算实例。
(2)掌握场地平整的计算;土方压实的基本方法;推土机、铲运机、挖土机的特点、作业方式。
Ⅱ、教学重点与难点:(1)重点:土的工程分类及其工程物理性质;支护结构破坏形成;填土质量控制;流砂产生的原因。
(2)难点:场地平整相关土方量的计算方法;挖土机作业方式。
Ⅲ、教学内容:(1)土的工程分类及其工程物理性质;(2)基坑(槽)的土方开挖;(3)土方填筑与压实;(4)土方工程的机械化施工;(5)人工降低地下水位。
Ⅳ、授课时数:Ⅴ、授课方式:讲述、举例、启发Ⅵ、教学过程:第一节土的分类及其工程物理性质一、土方工程施工特点施工面广、工程量大、劳动繁重、施工条件复杂.二、土的工程分类按开挖难易程度土的工程分类参见课本表1-1三、土的工程物理性质1、土的天然含水量:水的质量与固体颗粒质量之比,以百分数表示,即100%wsm m ω=⨯ 式中:w m —-土中水的质量; s m ——土中固体颗粒的质量.ω越大,越不利当:ω<5% 干土;ω=5~30% 湿土;ω>30%饱和土含水率影响挖土的难易、边坡坡度、回填压实程度 2、土的密度: (1)土的天然密度m Vρ=式中:m -—土的总质量;V ——土的天然体积。
(2)土的干密度:sd m Vρ=式中:s m ——土中固体颗粒的质量;V ——土的天然体积。
d ρ越大,土越密实.干密度影响基坑底及回填土压实程度。
3、土的可松性:可松性:自然状态土经开挖后,体积增大、回填压实後,其体积仍不能恢复原状的性质可松性系数。
21s V k V ='31s V k V =式中:s k —-土的最初可松性系数;'s k —-土的最终可松性系数; 1V ——土在天然状态下的体积;2V ——土被挖出后在松散状态下的体积; 3V ——土经压实后的体积.可松性影响平衡调配、场地设计标高、机具数量。
