节流孔板技术的应用与效果分析

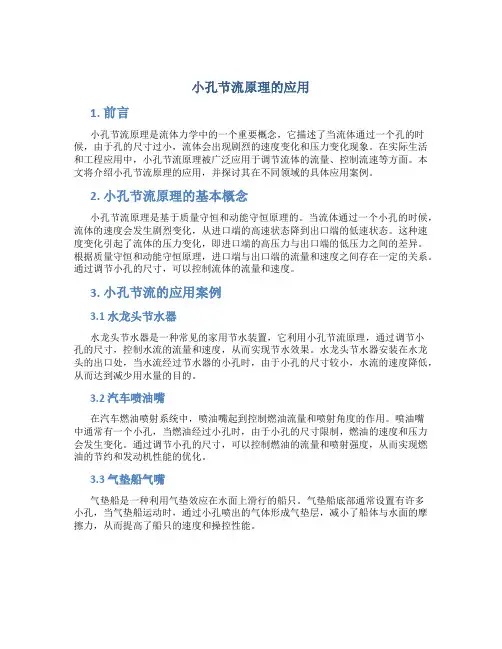

小孔节流原理的应用1. 前言小孔节流原理是流体力学中的一个重要概念，它描述了当流体通过一个孔的时候，由于孔的尺寸过小，流体会出现剧烈的速度变化和压力变化现象。

在实际生活和工程应用中，小孔节流原理被广泛应用于调节流体的流量、控制流速等方面。

本文将介绍小孔节流原理的应用，并探讨其在不同领域的具体应用案例。

2. 小孔节流原理的基本概念小孔节流原理是基于质量守恒和动能守恒原理的。

当流体通过一个小孔的时候，流体的速度会发生剧烈变化，从进口端的高速状态降到出口端的低速状态。

这种速度变化引起了流体的压力变化，即进口端的高压力与出口端的低压力之间的差异。

根据质量守恒和动能守恒原理，进口端与出口端的流量和速度之间存在一定的关系。

通过调节小孔的尺寸，可以控制流体的流量和速度。

3. 小孔节流的应用案例3.1 水龙头节水器水龙头节水器是一种常见的家用节水装置，它利用小孔节流原理，通过调节小孔的尺寸，控制水流的流量和速度，从而实现节水效果。

水龙头节水器安装在水龙头的出口处，当水流经过节水器的小孔时，由于小孔的尺寸较小，水流的速度降低，从而达到减少用水量的目的。

3.2 汽车喷油嘴在汽车燃油喷射系统中，喷油嘴起到控制燃油流量和喷射角度的作用。

喷油嘴中通常有一个小孔，当燃油经过小孔时，由于小孔的尺寸限制，燃油的速度和压力会发生变化。

通过调节小孔的尺寸，可以控制燃油的流量和喷射强度，从而实现燃油的节约和发动机性能的优化。

3.3 气垫船气嘴气垫船是一种利用气垫效应在水面上滑行的船只。

气垫船底部通常设置有许多小孔，当气垫船运动时，通过小孔喷出的气体形成气垫层，减小了船体与水面的摩擦力，从而提高了船只的速度和操控性能。

3.4 喷墨打印机喷头喷墨打印机是一种常见的办公设备，其喷头中包含了许多微小的喷孔。

当打印机工作时，墨水通过喷头的小孔喷射到纸张上，形成字符或图像。

通过调节小孔的尺寸和墨水的喷射强度，可以实现高质量的打印效果。

3.5 注射器医疗领域中常使用的注射器也利用了小孔节流原理。

孔板流量计的原理及应用1. 孔板流量计的原理孔板流量计是一种重要的流量测量仪器，它通过孔板上开有孔眼的设计，利用孔板后面流过介质产生的压力差来计算流量大小。

它的工作原理主要包括以下几个方面：1.孔板孔眼限制了流动，使流体形成一个压力差。

2.流经孔板时，产生的压力差正比于流体的动能损失。

3.压力差通过压力变送器转化为电信号。

4.通过流量计算器计算出流量大小。

孔板流量计的原理简单但可靠，适用于各种介质的流量测量，如气体、液体以及蒸汽等。

它的结构简单、维护成本低，并且有着较高的测量精度。

2. 孔板流量计的应用孔板流量计在工业自动化控制领域有着广泛的应用，以下是几个常见的应用领域：2.1 化工行业在化工过程中，准确测量流体的流量是保证生产过程稳定运行和质量控制的重要指标之一。

孔板流量计作为一种精确可靠的流量测量仪器，被广泛应用于液态和气态介质的流量测量和控制。

2.2 石油行业石油行业对于油气类型、质量和数量的测量有着严格的要求，孔板流量计被应用于石油勘探、开采、输送和储存等各个环节。

它能够准确测量原油、天然气等介质的流量，为石油行业提供了关键的数据支持。

2.3 热能行业孔板流量计在热能行业的应用也非常广泛。

它可以用于测量蒸汽、热水、热风等介质的流量，帮助热能设备的运行和管理。

例如，在电厂中，孔板流量计可以测量锅炉出口蒸汽的流量，为电力的供给提供重要的数据依据。

2.4 污水处理行业在污水处理行业中，精确测量污水的流量是确保污水处理系统正常运行的重要环节。

孔板流量计能够测量各种粘度的污水流量，确保处理装置的效果和运行稳定。

2.5 其他领域除了上述应用领域外，孔板流量计还可以被应用于供水、冶金、食品制药等领域。

随着科技的不断发展，孔板流量计也在不断改进和创新，拥有更广泛的应用前景。

结论孔板流量计作为一种重要的流量测量仪器，通过孔板上的孔眼设计，利用压力差来测量介质的流量大小。

它在化工、石油、热能、污水处理以及其他领域的应用都得到了广泛认可和应用。

节流孔板国家标准1. 引言节流孔板（Throttle Orifice Plate）是一种用于控制流体流动速度和流量的设备，广泛应用于工业生产过程中。

为了统一节流孔板的设计、制造和使用要求，我国发布了《节流孔板国家标准》。

2. 标准编号和发布时间《节流孔板国家标准》的标准编号为GB/T 2624-2020，该标准于2020年正式发布实施。

3. 标准的适用范围《节流孔板国家标准》适用于设计、制造和使用节流孔板的场合，涵盖了常见工业流体介质的控制。

4. 标准的主要内容4.1 节流孔板的分类和型式选择标准根据节流孔板的结构和使用特点，将其分为常规节流孔板、多孔孔板和多级节流孔板三个类型。

该标准详细介绍了各类型节流孔板的特点和适用范围，并指导用户在不同场合下的选择。

4.2 节流孔板的要求和尺寸《节流孔板国家标准》规定了节流孔板的主要要求和尺寸参数。

其中，对于常规节流孔板和多孔孔板，标准给出了孔径范围、板厚、孔板厚度等方面的要求；对于多级节流孔板，标准还规定了级数和孔径比的选用原则。

4.3 节流孔板的制造工艺和材料标准对节流孔板的制造工艺和材料提出了具体要求。

其中，制造工艺包括材料选择、材料加工、孔口加工等环节；材料方面，标准列举了常用的金属材料和非金属材料的适用范围。

4.4 节流孔板的安装和调试《节流孔板国家标准》对节流孔板的安装和调试进行了规范。

标准指导用户在安装过程中注意事项，包括节流孔板的选型、密封要求、安装位置等；同时，标准还要求对安装后的节流孔板进行调试，确保其性能符合要求。

4.5 节流孔板的应用和维护该标准还对节流孔板的应用和维护提出了相关要求。

标准指导用户在使用节流孔板时注意事项，包括介质和温度等参数要求；对于维护方面，标准列举了常见的故障现象和处理方法。

5. 标准的实施和检验5.1 标准的实施标准的实施主要包括产品制造方和使用方两个方面。

产品制造方应按照标准的要求进行设计、制造和质量控制；使用方应根据标准的要求进行选型、安装和维护。

详解孔板流量计差压式流量计作为经典与最古老的流量计，应用范围最为广泛。

不过随着电子式流量计如（电磁、涡街等）流量计的兴起，我们有些新的行业朋友，还真不一定熟悉这种流量计，今天这一期，给大家好好讲解这个差压式流量计。

差压式流量计在化工生产中得到最广泛的应用，也是操作人员最为熟悉的一种流量计，它的节流装置（1）安装在生产工艺管道（2）上，并由引压管（3）和差压变送器（4）三个部分组成流量测量系统(如图3—1所示)。

下面对差压式流量计，差压变送器及差压式流量计的安装分别予以介绍。

图3-1 差压式流量计的组成差压式(也称节流式)流量计是基于流体流动的节流原理，利用流体经节流装置时产生的压力差而实现流量测量的。

差压式流量计一般是由能将流体的流量变换成差压信号的节流量(孔扳、喷嘴)和用来测量压差值的差压计或差压变送器及显示仪表组成。

这种流量计，目前在化工、炼油及其它工业中应用很广，应用的历史也较长久，因此已经积累了丰富的实践经验和完整的实验资料。

对于常用的孔板、喷嘴等节流装置，国内外已把它们标准化了，并称为“标准节流装置”。

因此,这种流量计所用的标准节流装置可以根据计算结果直接投入制造和使用，不必用实验方法进行单独标定。

但对于非标准化的特殊节流装置, 在使用时，均应进行个别标定。

一．节流装置的流量测量原理节流现象及其原理：流体在有节流装置的管道中流动时，在节流装置前后的管璧处，流体的静压产生差异的现象称为节流现象，如图3—2所示图3—2 流体流经节流装置时的节流现象现在，我们对流体流经节流装置前后的变化情况作进一步分析。

连续流动着的流体，在遇到安插在管道内的节流装置时，由于节流装置的截面积比管道的截面积小，形成流体流通面积的突然缩小，在压力作用下，流体的流速增大，挤过节流孔，形成流速的扩大而降低。

与此同时，在节流装置前后的管壁处的流体静压力就产生了差异,形成静压力差△p(△p=P1- P2)，如图3-3所示。

节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。

孔板流量计的用途1. 引言孔板流量计是一种常见的流量测量仪器，被广泛应用于工业和实验室领域。

本文将全面、详细、完整地探讨孔板流量计的用途，包括其原理、特点以及实际应用中的重要性等方面。

2. 孔板流量计的原理孔板流量计是根据孔板流动测量原理进行设计的。

其原理基于流体在管道中通过孔板时产生的差压，根据差压大小可以确定流体的流量。

2.1 差压测量原理差压传感器用于测量流体在孔板前后产生的压差，差压值与流量成正比。

当流体通过孔板时，流速加大，静压也随之降低，在孔板后流速再次降低，静压也随之增加。

由此产生的差压可以通过差压传感器进行测量。

2.2 孔板设计原理孔板的设计是孔板流量计的关键。

孔板有多种形状和尺寸，如圆形、长方形等，其内部孔径也会根据需要进行调整。

设计合理的孔板能够提供准确的差压数据，从而实现精确的流量测量。

3. 孔板流量计的特点孔板流量计具有以下几个特点，使其在流量测量中得到广泛应用：3.1 简单结构孔板流量计的结构相对简单，主要由管道、差压传感器和孔板组成。

相较于其他流量测量装置，孔板流量计的安装和维护都相对容易。

3.2 高精度通过差压测量原理，孔板流量计能够实现高精度的流量测量。

合理选择合适的孔板设计和差压传感器，可以获得更精确的测量结果。

3.3 耐用性强孔板流量计通常采用耐腐蚀材料制造，能够适应各种流体的测量需求。

其结构简单且坚固，可以在较恶劣的环境条件下长期稳定工作。

4. 孔板流量计的应用4.1 工业生产孔板流量计在工业生产中起到重要的作用。

它可以测量多种介质的流量，如水、气体和石油等。

通过准确测量流量，可以控制和调节生产过程，保证生产的稳定性和质量。

4.2 环境监测孔板流量计在环境监测中也有广泛的应用。

例如，可以用于污水处理厂的进出水流量测量，以及空气质量检测装置中对空气流量的测量。

准确的流量数据有助于评估环境质量，并指导相应的措施。

4.3 科学研究孔板流量计在科学研究中常被用作实验室测量设备，用于测量实验过程中的流体流量。

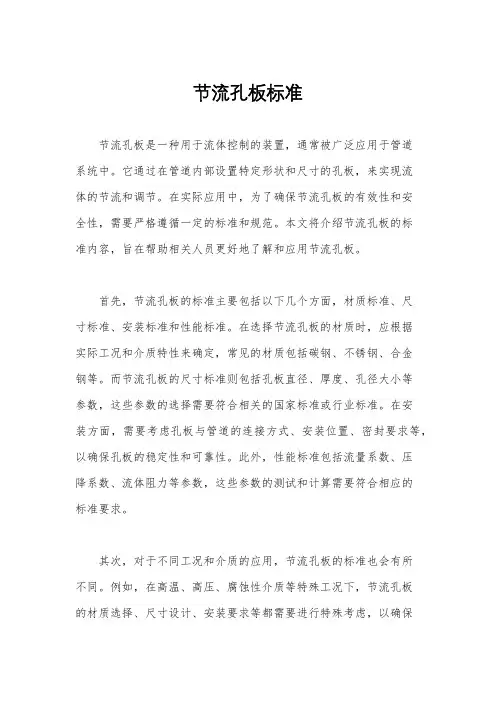

节流孔板标准节流孔板是一种用于流体控制的装置，通常被广泛应用于管道系统中。

它通过在管道内部设置特定形状和尺寸的孔板，来实现流体的节流和调节。

在实际应用中，为了确保节流孔板的有效性和安全性，需要严格遵循一定的标准和规范。

本文将介绍节流孔板的标准内容，旨在帮助相关人员更好地了解和应用节流孔板。

首先，节流孔板的标准主要包括以下几个方面，材质标准、尺寸标准、安装标准和性能标准。

在选择节流孔板的材质时，应根据实际工况和介质特性来确定，常见的材质包括碳钢、不锈钢、合金钢等。

而节流孔板的尺寸标准则包括孔板直径、厚度、孔径大小等参数，这些参数的选择需要符合相关的国家标准或行业标准。

在安装方面，需要考虑孔板与管道的连接方式、安装位置、密封要求等，以确保孔板的稳定性和可靠性。

此外，性能标准包括流量系数、压降系数、流体阻力等参数，这些参数的测试和计算需要符合相应的标准要求。

其次，对于不同工况和介质的应用，节流孔板的标准也会有所不同。

例如，在高温、高压、腐蚀性介质等特殊工况下，节流孔板的材质选择、尺寸设计、安装要求等都需要进行特殊考虑，以确保设备的安全运行和长期稳定性。

因此，在实际应用中，需要根据具体情况选择符合相应标准的节流孔板，并严格按照标准要求进行设计、制造和安装。

最后，为了保证节流孔板的标准化应用，相关人员需要具备一定的专业知识和技能。

他们需要了解相关的国家标准、行业标准和企业标准，掌握节流孔板的设计原理、安装要求、性能测试方法等知识，并具备相关的实际操作能力。

此外，还需要加强对节流孔板标准的宣传和培训，提高相关人员的标准意识和质量意识，从而推动节流孔板标准化应用的深入推进。

综上所述，节流孔板的标准化应用对于保障流体控制系统的安全稳定运行具有重要意义。

只有严格遵循相关的标准和规范，才能确保节流孔板的设计、制造、安装和运行达到预期的效果，为工程项目的顺利进行提供可靠保障。

因此，相关单位和人员应加强对节流孔板标准的学习和应用，不断提升标准化管理水平，推动行业的健康发展。

限流孔板同心方边孔的作用1.引言1.1 概述概述部分的内容：引言部分是一篇文章的开端，它提供了对主题的概述和背景信息，引起读者的兴趣并引导他们进一步阅读。

本文旨在探讨限流孔板同心方边孔的作用。

在工程领域，限流孔板是一种常用的流体控制设备，它通过设置特定形状和尺寸的孔来调控流体的流量和速度。

限流孔板的应用范围非常广泛，包括但不限于工业生产、环境工程、石油化工等领域。

在液体或气体通过孔板时，由于孔的存在，流体流动受到限制，从而产生特定的作用。

同心方边孔是一种常见的孔板形式，其特点是在一个孔板上同心设置多个方形或边长相等的孔。

同心方边孔在限流孔板中起到了重要作用。

通过设置同心方边孔，可以实现对流体流速和流量的调控，并且还能减小压力损失。

此外，同心方边孔还具有结构简单、制造成本低等优点。

因此，在各种工程领域中，同心方边孔的应用越来越受到青睐。

接下来的正文部分将更详细地介绍孔板的作用以及同心方边孔的特点。

通过本文的阐述，读者将对限流孔板同心方边孔的作用有更深入的了解，从而可以更好地应用于实际工程中。

总之，限流孔板同心方边孔是一种常用的流体控制设备，其作用包括调控流体流速和流量，并减小压力损失。

同心方边孔具有结构简单、制造成本低等优点，在各种工程领域中得到了广泛应用。

在下文中，我们将详细介绍孔板的作用和同心方边孔的特点。

1.2文章结构文章结构部分的内容如下：本文按照以下结构展开讨论限流孔板同心方边孔的作用。

首先，在引言部分概述了本文要探讨的主题和目的。

接着，在正文部分以第2节开始，详细介绍了孔板的作用和同心方边孔的特点。

第2.1节探讨了孔板的作用，包括限流、调节流量、降压等方面的功能。

第2.2节则着重介绍了同心方边孔的特点，包括其结构设计、流体阻力特性以及应用领域等。

最后，在结论部分进行总结，并进一步强调了同心方边孔的作用和重要性。

通过这样的结构安排，能够充分阐述限流孔板同心方边孔的作用，让读者对其有一个全面的了解。

节流孔板的原理及限流计算节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是:流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化(见图2)。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。

节流孔板标准节流孔板是一种用于流体控制的装置，通常用于管道系统中，以控制流体的流速和压力。

其设计和制造需要遵循一定的标准，以确保其在使用过程中能够稳定可靠地发挥作用。

本文将介绍节流孔板的标准规范，包括设计要求、制造工艺和质量检验等内容。

首先，节流孔板的设计要求包括流量系数、压力损失、耐压能力等。

流量系数是指节流孔板在特定工况下的流量与标准流量之比，通常用于计算实际流量。

压力损失是指流体通过节流孔板时产生的压力降，需要根据实际工况进行计算和验证。

耐压能力是指节流孔板在正常工作压力下的耐压性能，需要进行强度计算和压力试验。

其次，节流孔板的制造工艺需要符合相关标准和规范，包括材料选用、加工工艺、焊接工艺等。

材料选用需要考虑流体性质、工作温度、压力等因素，常用的材料有碳钢、不锈钢、合金钢等。

加工工艺需要保证孔板的几何尺寸和表面质量符合要求，常见的加工工艺有冲压、数控加工等。

焊接工艺需要保证焊缝的质量和强度，通常需要进行无损检测和焊接工艺评定。

最后，节流孔板的质量检验需要包括外观检查、尺寸检测、压力试验等内容。

外观检查需要保证孔板表面光洁，无裂纹、气孔等缺陷。

尺寸检测需要保证孔径、厚度、孔距等尺寸符合设计要求。

压力试验需要保证孔板在设计压力下不发生泄漏和变形。

同时，还需要对材料证明、焊接接头、防腐涂层等进行检验，以确保节流孔板的质量符合标准要求。

综上所述，节流孔板的标准规范涉及设计要求、制造工艺和质量检验等多个方面，需要严格遵循相关标准和规范，以确保其在流体控制中能够稳定可靠地发挥作用。

希望本文能够对节流孔板的相关人员有所帮助，促进节流孔板的规范化应用和推广。

如何使用孔板流量计能获得可以的测量效果孔板流量计如何操作孔板流量计广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。

它接受专用集成模块，经精孔板流量计广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。

它接受专用集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的精准测量和变送。

下面给大家普及下如何使用孔板流量计能获得可以的测量效果。

1、测量液体压力时，变送器的安装位置应避开液体的冲击（水锤现象），以免传感器过压损坏。

2、接线时，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。

3、冬季发生冰冻时，按装在室外的孔板流量计必需采压力取防冻措施，避开引压口内的液体因结冰体积膨胀，导至传感器损坏。

4、防止渣滓在导管内沉积；5、测量液体压力时，取压口应开在流程管道侧面，以避开沉淀积渣。

6、导压管应安装在温度波动小的地方；7、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体简单注入流程管道中。

8、防止孔板流量计与腐蚀性或过热的介质接触；9、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使变送器的工作温度超过极限。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

孔板流量计在实际使用中存在的问题孔板流量计是一种差压式流量计，具有构造多而杂坚固结实、易于复制、性能稳定牢靠、价钱昂贵等特点，被普遍应用于工业进程掌控和流量监测中。

节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB 以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。

孔板流量计在天然气计量方面被最广泛的应用孔板流量计在天然气计量方面被最广泛的应用孔板计量天然气流量产生误差的原因分析：孔板流量计在天然气计量方面被最广泛的采用。

孔板流量测量系统一般由节流装置(标准孔板)、差压变送器及数据处理器(开方积算器或计算机)组成。

孔板流量计的主要特点：(1)适用于较大口径管道的计量(目前口径大于DN600的流量计一般只能选用孔板)。

(2)无可动部件，耐用。

(3)应用历史悠久，标准规定最全。

(4)制造相对容易，价格便宜。

为了提高孔板流量计在天然气计量的准确度，分析和掌握测量装置本身在使用过程中产生误差的原因是计量工作中必不可少的一项重要工作。

测量原理：流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。

流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。

这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。

压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。

以伯努利方程式和流体流动的连续性方程式为依据。

误差因素分析：1、基本误差由测量装置本身准确度所决定的误差。

由于孔板流量计测得的流量是根据差压信号间接求得的。

从公式可以看出，影响测量准确度的主要因素是α、F、ε等值。

必须保持α、F、ε均为恒定值，才能达到差压和流量之间有恒定的对应关系。

但在实际生产中，α、F、ε都与某些因素有关，特别是流量系数α，它是一个影响因素复杂，变化范围大的重要系数，如果在测量过程中不能保证α为恒定值，则测量误差将会较大。

从资料和实验证明，流量系数α值与取压点位置、孔板的开孔截面积和管道截面积比(m= d2 /D2)、雷诺数、管壁粗糙度、孔板入口边缘尖锐度有关。

所以，标准孔板的选用应符合下列技术要求：(1)标准孔板的技术要求1)孔板相对于开孔直径d的轴线中心对称；2)孔板上游端面A应于下游端面B平行，并且与开孔直径d的轴线垂直；3)孔板A面、B面应无可见的损伤；4)孔板开孔直径d的上游测直角入口边缘G应锐利，无毛刺和划痕。

节流孔板的原理及限流计算节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是:流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化(见图2)。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。

节流孔板规格节流孔板是一种用于流量测量的装置，其结构简单、使用方便，广泛应用于各种工业场合。

本文将介绍节流孔板的规格，以及其在实际应用中的一些注意事项。

一、节流孔板规格节流孔板的规格包括孔径、厚度、直径比等参数。

其中，孔径是指节流孔板上的孔的直径，一般根据流量大小选择不同的孔径。

孔径越大，通过的流量就越大，但是精度会降低。

厚度是指节流孔板的厚度，一般根据管道的压力和流量大小选择不同的厚度。

直径比是指节流孔板孔径与管道内径之比，一般在0.2~0.8之间选择，过小会导致压力损失过大，过大会影响测量精度。

二、节流孔板的优点1、结构简单，使用方便。

节流孔板的结构简单，没有移动部件，使用方便，不需要维护。

2、精度高。

节流孔板的精度高，误差小，能够满足一定范围内的流量测量要求。

3、适用范围广。

节流孔板适用于各种介质，包括液体、气体等。

4、成本低。

节流孔板的成本相对较低，适合于大规模应用。

三、节流孔板的注意事项1、安装位置。

节流孔板的安装位置应该在管道的直线段上，避免管道的弯曲和分支，以保证测量精度。

2、管道直径。

节流孔板的测量精度与管道直径有关，应该根据管道直径选择合适的节流孔板。

3、流体条件。

节流孔板的测量精度与流体的粘度、密度、温度等条件有关，应该根据实际情况进行调整。

4、使用环境。

节流孔板应该在干燥、无腐蚀、无颤动的环境中使用，避免对测量精度产生影响。

四、结论节流孔板是一种常用的流量测量装置，具有结构简单、使用方便、精度高、适用范围广、成本低等优点。

在使用节流孔板时，应该注意安装位置、管道直径、流体条件、使用环境等因素，以保证测量精度。

节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。

该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。

流束的最小横断面出现在实际缩口的下游，称为缩流断面。

在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。

当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。

如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。

如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。

如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。

由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。

流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。

我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

闪蒸和空化的主要区别在于汽泡是否破裂。

存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。

闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。

空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
