Aspen精馏塔

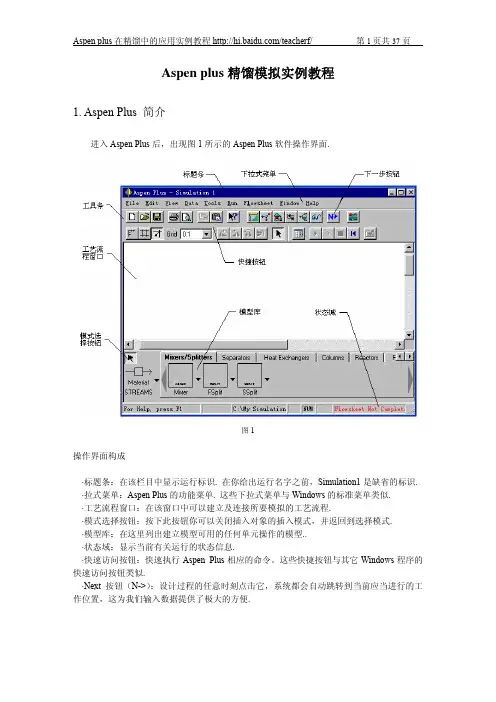

我们通过这个实例学习 Aspen Plus 精馏模拟应用.
Aspen plus 在精馏中的应用实例教程 /teacherf/
第 3 页共 37 页
3. 精馏塔的简捷计算
·设计任务 确定理论塔板数 确定合适的回流比
·DSTWU 精馏模型简介
本例选择 DSTWU 简捷精馏计算模型. DSTWU 可对一个带有分凝器或全凝器一股进料和两种产品的蒸馏塔进行简捷精馏 计算. DSTWU 假设恒定的摩尔溢流量和恒定的相对挥发度
1）创建精馏塔模块 在模型库中选择塔设备 column 标签，如图 3.1-1.
图 3.1-1
点击该 DSTWU 模型的下拉箭头，弹出三个等效的模块，任选其一如图 3.1-2 所示.
Aspen plus 在精馏中的应用实例教程 /teacherf/
第 4 页共 37 页
·定义每个组分流量或分率（Composition） Mass-frac（质量分率）：WATER: 0.632; CH3OH: 0.368.
输入数据后的窗口如图 3.5 所示.
3.6 定义单元模型
图 3.5
Aspen plus 在精馏中的应用实例教程 /teacherf/
输入回流比的实际值； 定义回流比与最小回流比的比值. 输入负号后再入数值. 在这里我们取最小回流比的 2 倍， 故输入-2.
·定义轻重关键组分的回收率（Key component recoveries） Dstwu 要求定义组分的份的回收率. 计算得到两种组分的回收率为：
轻关键组分的回收率为 0.9983 重关键组分的回收率为 0.0029
第 12 页共 37 页
3.7 模拟计算与结果查看
点击工具栏中的蓝色 N-> 图标，即可进行计算，同时进入“Control Panel”页显示运行信息， 如图 3.7-1. 该图标的作用是执行下一步操作，若数据未输入完毕自动转到待输入数据的窗口； 若数据输入完毕，则进行计算. 上面操作也可点击 Run 菜单中的 run 命令来直接

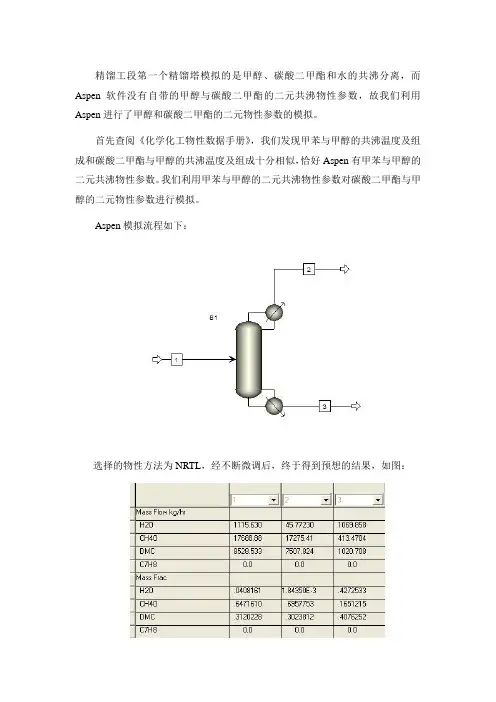

精馏工段第一个精馏塔模拟的是甲醇、碳酸二甲酯和水的共沸分离，而Aspen软件没有自带的甲醇与碳酸二甲酯的二元共沸物性参数，故我们利用Aspen进行了甲醇和碳酸二甲酯的二元物性参数的模拟。

首先查阅《化学化工物性数据手册》，我们发现甲苯与甲醇的共沸温度及组成和碳酸二甲酯与甲醇的共沸温度及组成十分相似，恰好Aspen有甲苯与甲醇的二元共沸物性参数。

我们利用甲苯与甲醇的二元共沸物性参数对碳酸二甲酯与甲醇的二元物性参数进行模拟。

Aspen模拟流程如下：
选择的物性方法为NRTL，经不断微调后，终于得到预想的结果，如图：
其中2的甲醇和DMC得质量分数与文献所给的共沸组成相同，即达到了模拟的要求。

此时，甲醇与DMC得二元交互参数如下：
从上图可以看到交互参数模拟的结果。

AspenPlus软件对四氢呋喃-水溶液差压精馏分析Aspen Plus软件对四氢呋喃-水溶液差压精馏分析一、引言差压精馏是一种常用的分离技术，广泛应用于工业生产中的可溶性混合物分离和精馏过程中。

四氢呋喃（THF）是一种重要的有机溶剂，在制药、化工等领域中有广泛的应用。

本文将采用Aspen Plus软件对四氢呋喃-水溶液进行差压精馏分析，探索该软件在模拟和优化精馏过程中的应用。

二、模型建立和参数设定1.组分设定：考虑THF和水两个组分的理想混合物。

2.热力学设定：选择适当的热力学模型，如NRTL或UNIQUAC，以描述THF和水之间的相互作用。

3.工艺设定：设置进料温度、压力和组分等参数。

选择适当的塔型和板数，优化塔顶压力和回流比等参数。

三、模拟结果和讨论1.阶段一：进料预热在进料预热阶段，将进料从室温加热至预定温度，以保证进料温度适合精馏过程。

2.阶段二：精馏塔设计根据设定的回流比、进料温度和压力等参数，确定塔顶压力和回流比。

通过模拟计算，进一步选择合适的塔型和板数。

3.阶段三：精馏塔操作优化根据设定的回流比，优化塔顶压力和回流比，以达到最佳的分离效果和产品纯度。

通过调整进料温度和压力等参数，进行模拟计算和优化。

四、优化结果和经济分析通过Aspen Plus软件的模拟计算和优化，可以得到多种不同操作参数下的分离效果和产品纯度。

根据经济性和工艺条件的综合考虑，选取最佳的操作参数，以实现最经济高效的差压精馏过程。

五、结论本文采用Aspen Plus软件对四氢呋喃-水溶液进行差压精馏分析，得到了各个操作阶段的模拟计算结果，并通过优化操作参数，得到最佳的分离效果和产品纯度。

Aspen Plus软件在模拟和优化精馏过程中展现了其强大的功能和广泛的应用价值。

通过该软件的应用，可以提高工业生产的效率和产品质量，降低能耗和成本，具有重要的实际应用价值通过Aspen Plus软件对四氢呋喃-水溶液进行差压精馏分析，可以得到最佳的操作参数，实现最经济高效的精馏过程。

ASPENPLUS模拟计算乙烯精馏生产工艺乙烯是一种重要的基础化工原料，被广泛用于塑料、橡胶、纺织、化肥等行业。

乙烯的生产通常通过乙烷的裂解来实现，然后对产物进行精馏分离。

在ASPENPLUS软件中，我们可以使用模拟计算来研究乙烯精馏的生产工艺。

以下是一个关于乙烯精馏的工艺流程模拟计算的示例。

首先，我们需要建立一个乙烯精馏塔的模型。

我们可以选择合适的塔模型，例如McCabe-Thiele模型。

然后，我们需要输入原料的物性数据，例如乙烯和乙烷的物理属性，以及裂解过程中形成的其他组分的数据。

接下来，我们需要定义裂解的反应过程。

乙烷经过裂解反应产生乙烯和其他副产物。

我们可以选择合适的反应模型，例如矿物油裂解反应模型。

然后，我们需要指定反应的条件，例如温度和压力。

在模拟计算中，我们还需要考虑其他的操作条件，例如塔顶和塔底的温度和压力，以及塔内的塔板数目和塔板的设计参数。

这些参数的选择将直接影响到乙烯的分离效果和产品纯度。

在进行模拟计算之前，我们还需要制定一个目标函数。

例如，我们可以设定乙烯的纯度和回收率作为优化目标。

然后，我们可以根据目标函数进行优化计算，以确定最佳操作条件和设计参数。

在模拟计算完成后，我们可以通过查看计算结果和对比不同操作条件下的性能指标来评估乙烯生产工艺的优劣。

例如，我们可以比较不同温度和压力条件下的乙烯回收率和纯度，以确定最佳操作条件。

此外，我们还可以通过敏感性分析来评估不同因素对乙烯生产工艺的影响。

例如，我们可以分析温度、压力、反应物料比例等因素对乙烯纯度的影响，并找到优化方案。

总之，ASPENPLUS软件是一种实用的工具，可以用于乙烯精馏生产工艺的模拟计算。

通过合理设置模拟计算的参数和目标函数，我们可以研究不同操作条件和设计参数对乙烯生产的影响，并找到最佳的操作条件和设计方案。
